PCB線路板高速互連鏈路的組成要素：1.發送端芯片（封裝與PCB過孔）2.子卡PCB走線 3.子卡連接器 4.背板PCB走線 5.對側子卡連接器 6.對側子卡PCB走線 7.AC耦合電容 8.接收端芯片（封裝與PCB過孔），一個典型的高速信號互連鏈路：可以看出，實際電子產品的高速信號互連鏈路是比較復雜的，而且通常在不同部件連接點處是會產生阻抗失配的問題、從而造成信號的發射。

高速互連鏈路常見的阻抗不連續點：

1.芯片封裝：通常芯片封裝基板內的PCB走線線寬會比普通PCB板細很多，阻抗控制不容易；

2.PCB過孔：PCB過孔通常為容性效應，特征阻抗偏低，PCB設計最應該關注與優化；

3.連接器：連接器內銅互連鏈路的設計要同時受到機械可靠性與電氣性能的雙重影響，在兩者之間尋求平衡；

PCB的過孔通常為通孔設計（從Top表層貫通到Bottom底層），當連接過孔的PCB走線比較靠近TOP層時，就會在PCB互連鏈路的過孔處產生“Stub”分叉，造成信號的反射、影響信號質量，這種影響對于越高速的信號影響越大。

高速互連鏈路的S參數曲線，綠色標識No Backdrill的曲線為互連鏈路的插損，可以看到在4.0~4.5GHz頻點存在明顯的最大諧振，這種諧振從2.5GHz頻點已經開始顯現。PCB通孔的Stub影響，一方面體現在阻抗連續性的破壞，另一方面體現在鏈路高頻損耗的惡化。因此，需要想辦法把PCB通孔的Stub去除，“背鉆”（Backdrill）就是這樣一種PCB加工技術。

Backdrill的加工方法簡介

背鉆技術就是利用控深鉆孔方法，采用二次鉆孔方式鉆掉連接器過孔或者信號過孔的Stub 孔壁。通孔成型后，通過從“背面”的二次鉆孔，去除PCB通孔的多余Stub，當然Backdrill鉆頭的直徑要大于通孔的孔直徑，而且要根據加工鉆孔的深度工藝公差水平在“不能破壞PCB孔與走線連接”的基礎上保證“剩余Stub長度盡可能小”，即所謂的“控深鉆孔”。

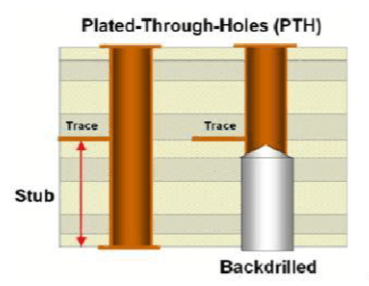

通孔BackDrill剖面示意圖
上圖為通孔BackDrill剖面示意圖：左邊為正常的信號通孔；右邊為Backdrill后的通孔示意圖，表示從Bottom層一直鉆到走線Trace所在的信號層。

三、BackDrill在PCB設計中的規則

1.壓接連接器PCB孔的“剩余孔壁長度”，要求：L≥L1+12mil

2.背鉆孔深度控制建議在兩層之間，兩層之間厚度要求≥12mil。舉例說明：背鉆孔1，當相鄰兩層（如L12/L13、L13/L14）間距不滿足≥12mil，而L12/L14層間距≥12mil時，推薦背鉆孔深控制在L12/L14之間；背鉆孔2/3，當L9/L10層間距≥12mil 時，推薦背鉆孔深控制在L9/L10之間。

3.PCB走線到背鉆孔的間距，PCB走線到背鉆孔邊緣距離≥10mil。

4.背鉆孔的孔徑尺寸，背鉆孔徑（D）＝鉆孔直徑＋10mil

通常的認識：≥5Gbps速率的信號需要考慮增加Backdrill設計。

當然，高速板高速互連鏈路的設計是個系統工程，如果芯片驅動能力足夠強，亦或系統互連鏈路不那么長，也許不做Backdrill設計信號質量同樣能過關。所以最靠譜的做法還是通過系統互連鏈路仿真的方法來確定是否需要Backdrill。

ATCA架構系統的高速互連鏈路，高速Serdes信號速率3.125Gbps，鏈路互連總長度40inch，不幸的是芯片驅動能力偏弱，信號會偶發誤碼，嘗試多種整改手段無效。最后嘗試了對Backplane背板的連接器通過做Backdrill處理，誤碼小時、問題解決。也許此案例中的芯片驅動能力就差Backdrill對鏈路性能改善那么一點點效果吧。
