在 PCB 生產制造中，測試環節是產品質量的最后一道防線，直接決定了最終產品的良率與整體成本——選擇不當?shù)臏y(cè)試方式，要么因漏測導致終端設備故障，帶來巨大的售后風險；要么因過度測試而增添不必要的開支，削弱產品競爭力。許多工程師在 飛針測試與 AOI 對比 中陷入選擇困境：AOI 測試效率高但無法偵測隱性電學缺陷，飛針測試精度高卻耗時較長。究竟如何為您的項目匹配最佳測試方案？本文將結合行業常見場景，深度拆解二者的技術特性與選型邏輯，助您做出明智決策。
飛針測試與 AOI 對比：原理、精度、效率的核心區別
要做出正確的 PCB 測試選型，首先必須透徹理解兩者的技術本質差異。
測試原理根本不同

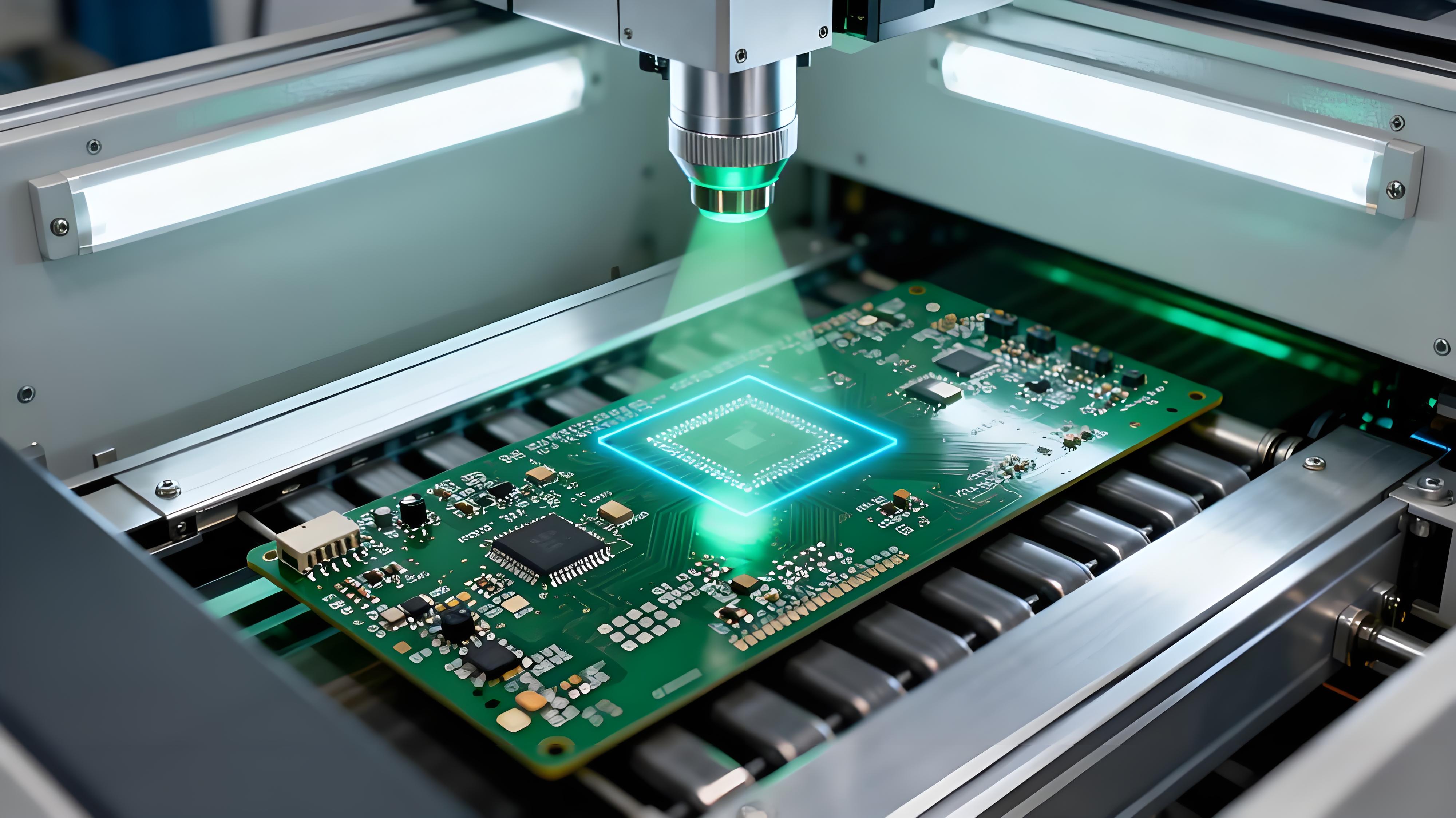

AOI（自動光學檢測）：其核心是“視覺檢測”。通過高分辨率光學鏡頭快速掃描PCB表面，將捕獲的圖像與預存的標準板圖像進行比對，從而識別出開路、短路、缺件、焊盤偏移等外觀缺陷。

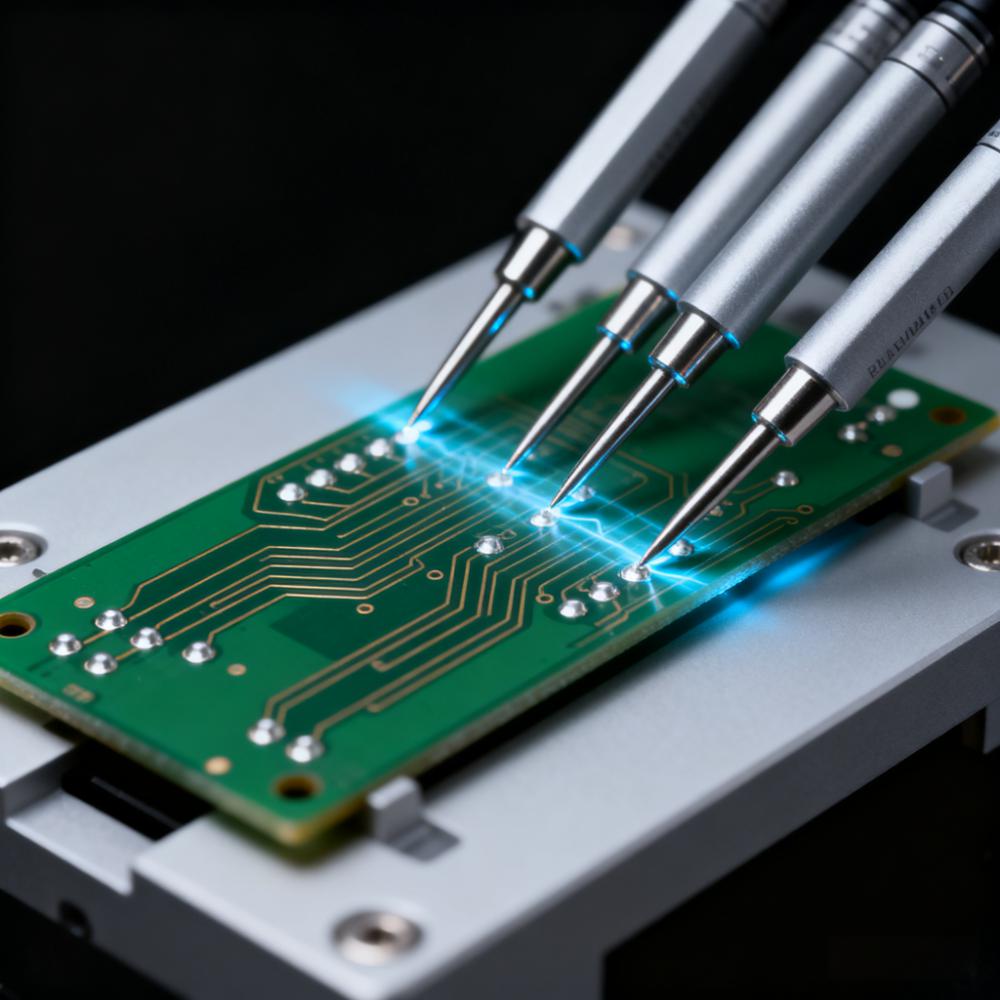

飛針測試：其核心是“電學檢測”。通過四到八根可編程控制的精密探針移動到PCB表面的測試點上，直接接觸并測量網絡的導通性、絕緣性、阻抗、電容等電性能參數。
精度表現各有所長
AOI精度：在檢測外觀缺陷方面，其識別精度可達±0.02mm，能極其高效地排查出肉眼難以發現的微小物理瑕疵。
飛針測試精度：在電學參數測量方面，其測量精度可達±0.001Ω，能夠精準檢出AOI無法識別的潛在缺陷，如微短路、內層開路、阻抗異常、元件性能退化等。
效率差異決定適用場景
AOI測試效率：極高，非常適合量產場景。一旦程序調試完成，單塊PCB板的測試時間通常僅需30至60秒，可實現高速在線檢測。
飛針測試效率：相對較低，更適合小批量、高混合場景。單板測試時間通常需要5到15分鐘，但其最大優勢在于無需制作昂貴的專用治具，準備時間短。
飛針測試與 AOI 怎么選？看生產場景定方案
脫離具體場景談選擇都是空談。以下是基于行業實踐的真實 飛針測試適用場景 及選型建議。
場景一：打樣 / 小批量階段（＜100片） 首選方案：飛針測試。 案例：某醫療電子企業需定制一款高可靠性的4層盲埋孔PCB板（50片打樣）。若采用AOI測試，需額外制作專屬治具，成本約1500元且交付周期需3天。最終選用飛針測試方案，無需任何治具成本，2天內即完成了所有板的電性能測試，在節省成本的同時極大縮短了研發周期。

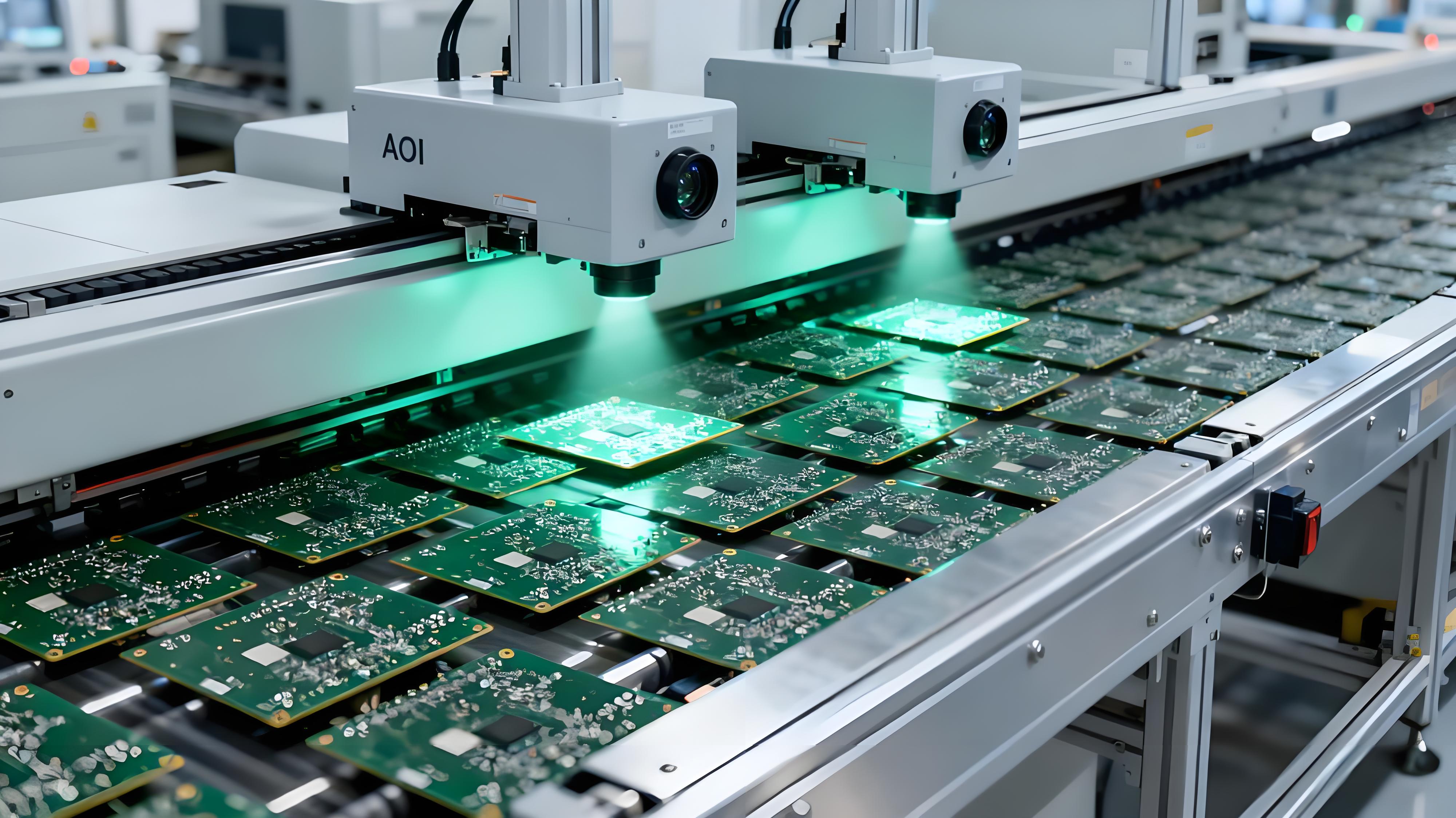

場景二：量產階段（＞1000片） 首選方案：AOI測試。 案例：某汽車電子客戶量產6層電源板，月產量高達1.2萬片。初期采用飛針測試，日均產能僅500片，無法滿足交付需求。切換為AOI在線測試后，日均產能躍升至1萬片，AOI測試效率提升了20倍，且對焊點、極性等外觀缺陷的檢出率穩定在99.5%以上，完美契合量產節奏。
場景三：特殊PCB板（HDI / 柔性板 / 高可靠性產品） 推薦方案：“AOI初篩 + 飛針精測”組合策略。 案例：某5G通信模塊客戶在生產高密度HDI板時，采用了混合測試策略。先利用AOI進行快速初篩，排查掉80%的外觀缺陷板；再對剩余的20%可疑板及抽檢板進行飛針測試，重點驗證其關鍵信號線的電學性能與阻抗控制。此方案最終將整體良率從92%提升至99.5%，在保障極致可靠性的同時，避免了全量飛針測試帶來的效率浪費和成本壓力。
結語：精準測試，賦能制造
作為深耕 PCB領域的專業廠商，我們深知沒有放之四海而皆準的方案。我們致力于為客戶提供基于 飛針測試與 AOI 對比 分析后的定制化測試解決方案。無論是支持高精度電學測量的飛針測試，還是搭載自研AI算法、外觀缺陷檢出率高達99.8%的AOI測試，我們都能根據您的PCB類型（如HDI板、柔性板、高頻板）與產能規模，提供最優性價比的測試策略，助力您的產品決勝市場。
如需為您的新項目評估測試方案，歡迎聯系愛彼電路技術團隊獲取專屬咨詢。
