毫米波雷達市場格局

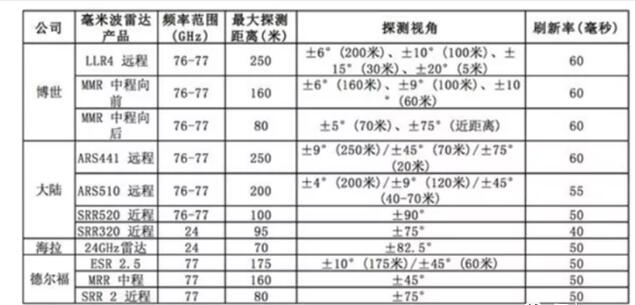

從國外各大毫米波雷達供應商的產品技術參數來看，各公司對毫米波雷達的發展有著不同的看法。博世毫米波雷達產品主要為76-77ghz，產品技術先進，主要包括MRR(中程)和LRR(長程)。其中，llr4產品最大檢測距離可達250m，在同類產品中處于領先地位

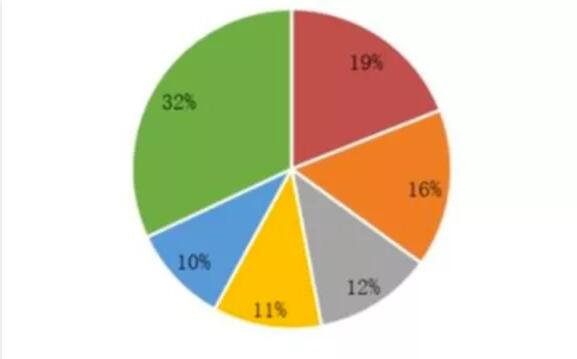

2. 美國、歐洲和日本在車輛雷達技術研究方面處于領先地位。現在越來越多的公司和供應商從事汽車?yán)走_(dá)系統的開發、器件的開發和算法的研究。從毫米波雷達的產業布局來看，系統目前由國外巨頭控制，如大陸、博世、海拉、德爾福、奧托立夫等，核心部件與國外企業相比也主要由英飛凌、德州儀器(TI)、St、ADI等壟斷。車載毫米波雷達在我國尚處于起步階段。
3、77ghz毫米波雷達技術由博世、中國大陸、德爾福、電子設備、天合、富士通、日立等公司壟斷。

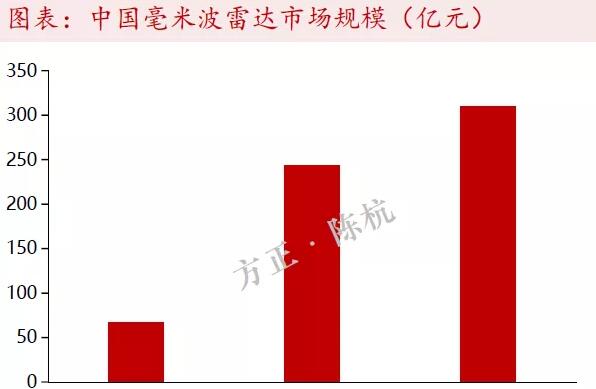

4. 2025年左右，我國毫米波雷達市場規模應在300億元左右。
5. 在24GHz雷達方面，國內幾家企業已經取得了研發成果，面向市場的產品即將推出;然而，77GHz毫米波雷達仍處于初級階段。國內只有少數企業能夠?qū)崿F(xiàn)77GHz雷達的原型階段，工業化進程還有待突破。然而，近年來國內創新創業廠商逐漸增多，如興一道技術、華宇汽車、吉燕技術、智博技術、senstec、水波技術、宜興半導體、青能華博、思杰微電子、嘉特蘭微電子等，在一些核心技術上取得突破。我相信，打破外資企業的壟斷就在眼前!
研制車輛主動防撞毫米波雷達
1. 博世公司最近發布了使用SiGe技術的毫米波雷達LRR(遠程雷達)3。此次開發的毫米波雷達由77GHz波段MMIC(單片微波集成電路)芯片組、4個貼片天線和專用專用集成電路(ASIC)組成。該芯片組由兩個發送和接收芯片組成，都使用SiGe技術。毫米波雷達的探測范圍為0.5m ~ 250m。探測角度范圍30度，距離30米。
2. 博世表示，通過使用SiGe技術，與過去使用的MMIC技術相比，成本可以降低。預期該車輛將來將配備兩個具有附加功能的毫米波雷達。該公司在車輛前方安裝了兩個毫米波雷達，并公布了車輛測試結果——在30米的距離上，探測角度范圍擴大到60度。與僅一毫米波雷達相比，兩臺毫米波雷達提高了急轉彎時的探測精度，能夠更準確地捕捉前方車輛和路邊護欄。在實車測試中，前方車輛在曲率半徑為35m的道路上也能準確識別。該公司表示，該設備可以提高ACC(自適應巡航控制系統)低速跟蹤的準確性。此外，未來還可以增加多種功能，如通過檢測路邊護欄識別曲線形狀，配合車輛橫擺力矩防止側滑等。
3.日立公司最近開發了兩款更小的車載毫米波雷達，使用76ghz頻段，探測距離可達200米。
毫米波雷達(探測距離1m-127m)用于遠距離探測，尺寸為橫向100mm ×縱向80mm × 30mm厚。與原模型相比，模塊的厚度和體積分別減少到約1 / 3和1 / 4。此外，用于近距離探測(探測距離0.1m-25m)的毫米波雷達主要通過改進天線，將探測角度從±15°擴大到±35°。
4. 毫米波雷達主要由天線、高頻電路和信號處理組成。為了減小毫米波雷達的厚度，日立制造研究所對高頻電路和信號處理部分進行了改進。通過在多層印刷電路板上封裝MMIC芯片，減小了芯片體積。與采用單層印刷電路板的雷達相比，高頻元件的封裝密度大大提高。同時提高了微proc的性能。
毫米波雷達技術的發展方向
1. 高分辨率
高分辨率一直是毫米波雷達的技術指標。這里有兩條技術路線:
1增加帶寬，例如76-81ghz，最大帶寬可達5GHz。
2 .多電平連接，增加通道數量。
2017年，Ti公司推出了全球精度最高的單片機毫米波雷達傳感器，即工作在76-81ghz的awr1x和wr1x收發器，隨后又基于這兩個收發器推出了多個76-81ghz毫米波雷達前端，包括awr124、awr1443和awr1642。
2.米姆
MIMO雷達的基本含義:雷達使用多個發射天線傳輸相互正交信號同時照射目標,然后多個接收天線接收目標回波信號,并進行綜合處理提取空間位置、運動狀態和其他信息的目標。
3.CMOS射頻過程
毫米波雷達最大的優點是價格低廉，甚至與視覺系統相比。同時，毫米波雷達是一種主動裝置，而視覺系統是一種被動裝置。有源器件具有比較廣闊的挖掘潛力，而無源器件CMOS圖像傳感器的整體結構自誕生以來一直沒有改變。將收發器由SiGe轉換為硅基CMOS后，進一步提高了性價比。
4. 四維毫米波雷達
長期以來，毫米波雷達一直無法實現高密度點云成像，無法有效分析目標的輪廓和類別，無法檢測靜止目標和小目標，存在分辨率低的性能問題。因此，將毫米波雷達作為自動駕駛的輔助傳感器，僅限于L2以上的自動駕駛系統。4D高精度成像毫米波雷達的出現將徹底改變這種局面。
4D高精度成像技術增加了雷達對目標俯仰高度數據的檢測和分析，可以實現俯仰角度、時間、距離和方位角的信息感知。添加時間維信息后，4D毫米波高精度成像可以有效地分析行為、尺寸、輪廓、類別等。這是對L2以上自動駕駛系統形成的視覺和昂貴的激光雷達最有效的補充。4D高精度成像毫米波雷達將成為L(zhǎng)2以上自動駕駛的主要傳感器。
4D高精度成像毫米波雷達通過添加虛擬通道，可以大大提高目標探測的分辨率、置信度和探測范圍(如距離、視場)，并像激光雷達一樣進化高密度點云，帶來豐富的感知增強應用。
4D高精度成像毫米波雷達在識別較小目標、檢測遮擋目標、靜止目標和橫向移動障礙以及應用更復雜的路況時，提供了視覺和激光雷達無法獲得的更有價值的路況信息。從而提高系統融合后的安全性。
4D高精度成像毫米波雷達基于現有雷達的優勢，通過四個維度感知環境，提供比傳統毫米波雷達更豐富的數據;4D高精度成像毫米波雷達的成本僅為激光雷達的1 / 10。因此，4D高精度成像雷達將成為自動駕駛儀的核心傳感器，取代低端激光雷達，在未來的自動駕駛儀方案中占據主導地位，從而實現低成本、高性能的批量生產自動駕駛儀方案。更短的時間可以使天線陣列的尺寸最小化，從而達到相同的性能。
