在5G通信、航空航天、微波射頻等高端技術領域飛速發展的今天,對印刷電路板(PCB)的性能要求達到了前所未有的高度。聚四氟乙烯(PTFE)作為一種卓越的高頻材料,憑借其極低的介電常數(Dk)和損耗因子(Df),已成為高頻高速電路設計的首選基材。然而,聚四氟乙烯PCB的加工過程卻充滿挑戰,這些難點直接關系到產品的最終性能、生產良率和制造成本。本文將系統性地剖析聚四氟乙烯PCB加工各個環節的核心難點,并提供切實可行的解決方案。

一、材料特性帶來的先天加工挑戰
聚四氟乙烯材料本身獨特的化學物理性質是諸多加工難點的根源。
難點一:極低的表面能及化學惰性 PTFE以其優異的化學穩定性著稱,這同時也意味著其表面能極低,表現出強烈的疏水性和憎液性。這使得它在后續加工中,與銅箔的粘接、與阻焊油墨的結合、以及化學沉銅時的活化都變得異常困難。常規PCB基材(如FR-4)的處理工藝完全無法適用。

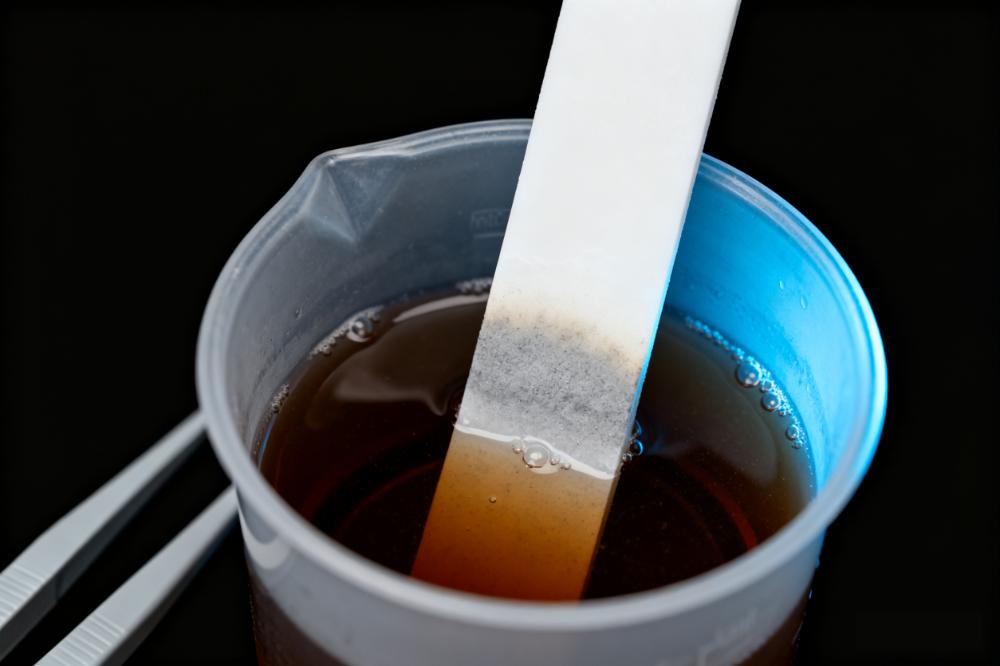

解決方案: 1. 鈉萘處理或等離子體處理: 這是行業內在PCB加工前最常用的PTFE表面活化方法。通過化學或物理方法對PTFE表面進行輕度腐蝕和改性,增加其表面粗糙度和表面能,從而顯著提高與銅箔的粘結力。鈉萘處理效果顯著但存在環保和安全性問題;而等離子體處理(特別是常壓等離子體)更為環保、可控,是當前的發展趨勢。 2. 使用專用膠粘劑的覆銅板: 選擇由PTFE板材生產廠商預先處理好的覆銅板(CCL)。廠商會在PTFE和銅箔之間使用特殊的改性環氧樹脂或陶瓷填充的粘接體系,已在層壓階段解決了結合力問題,為后續加工提供了更好的基礎。
難點二:高熱膨脹系數(CTE) PTFE樹脂的熱膨脹系數遠高于傳統FR-4材料,也高于銅。在加工過程中經歷多次熱循環(如層壓、焊接)時,由于CTE不匹配,極易產生內應力,導致銅線路變形、分層,甚至孔壁斷裂。
解決方案: 1. 選用陶瓷填充PTFE板材: 在純PTFE中加入二氧化硅(SiO2)或玻璃纖維等陶瓷填料,可以有效地降低其Z軸(厚度方向)的熱膨脹系數,使其更接近銅,從而減少熱應力帶來的問題。這是目前高性能PTFE板材的主流方案。 2. 優化熱流程工藝: 嚴格控制層壓、熱風整平等所有加熱過程的升溫速率、峰值溫度和冷卻速率,采用緩升緩降的曲線,給予材料充分的時間適應溫度變化,釋放應力。
二、鉆孔(Drilling)工藝難點
鉆孔是PTFE加工中公認最難克服的環節之一,直接關系到多層板的互聯可靠性。
難點一:材料柔軟且韌性高,易產生鉆污(Smearing)和毛刺(Burr) PTFE材質柔軟,在高速鉆頭的機械切削下,不是脆性斷裂而是塑性變形,極易被“撕扯”而不是“切斷”。這會導致孔內壁產生一層絕緣的PTFE鉆污,覆蓋住需要連接的銅層,并且孔口會產生大量毛刺,影響金屬化孔的質量。

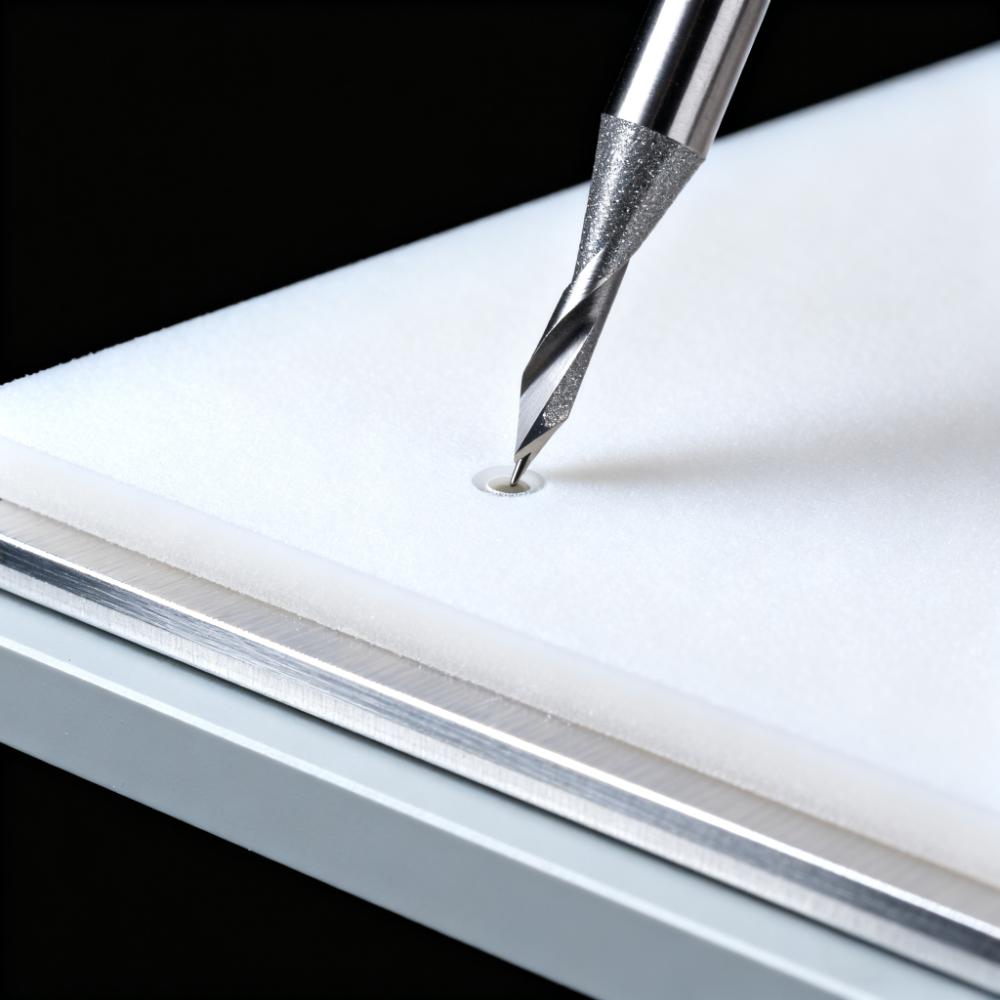

解決方案: 1. 優化鉆孔參數: 采用“高轉速、小進刀速”的策略。高的主軸轉速(如180Krpm以上)可以確保切削力銳利,而慢的進給速度(比FR-4降低約20-30%)可以減少對材料的撕扯。必須使用全新的、高質量的專用鉆頭,并大幅縮短鉆頭的使用壽命(通常鉆100-200個孔就需要更換或重磨)。 2. 采用墊板和蓋板: 使用高密度、表面平整的鋁箔蓋板和復合墊板。鋁箔蓋板可以幫助鉆頭迅速定位和切入,減少入口毛刺;合適的墊板則能提供足夠的支撐,防止出口撕裂和產生大量毛刺。 3. 后續去鉆污處理: 鉆孔后必須進行專門的去鉆污工序,通常在等離子體蝕刻機中進行。通過等離子體對孔壁進行轟擊,可以徹底、均勻地去除孔內的PTFE鉆污和毛刺,露出潔凈的孔壁結構,為化學沉銅做好準備。
難點二:孔壁粗糙度 過于粗糙的孔壁會在電鍍后形成“鋸齒狀”的孔銅,存在微裂紋的風險,影響電流傳輸和長期可靠性。
解決方案: 除了上述優化鉆孔參數和去鉆污處理外,對鉆頭的刃型和材質也有極高要求,通常選用特定幾何角度的碳化鎢鉆頭,以實現更光滑的切削面。

三、線路制作(Pattern Transfer)難點
難點:蝕刻過程中的側蝕(Undercut)問題 PTFE材料與干膜或液態光致抗蝕劑的附著力即便經過表面處理,仍相對較弱。在顯影和蝕刻過程中,藥水容易從結合力薄弱的地方滲入,攻擊本應被保護的線路側壁,導致側蝕嚴重,使得制作精細線路(如5G應用的密集傳輸線)變得極為困難。線寬控制精度差,會嚴重影響高頻信號的完整性。
解決方案: 1. 選用高性能抗蝕劑: 采用附著力更強的專用干膜或液態感光油墨,這些材料是為處理困難表面(如PTFE)而特殊配制的。 2. 優化圖像轉移工藝: 嚴格控制曝光能量和顯影參數,確保抗蝕劑充分交聯并牢固附著在線路表面上。可以采用二次貼膜或增加抗蝕劑厚度的方法來增強保護。 3. 調整蝕刻參數: 使用酸性氯化銅蝕刻液通常比堿性蝕刻液能提供更好的側蝕控制。需要精細調控蝕刻液的噴淋壓力、溫度和濃度,以求達到高蝕刻因子(Etch Factor),實現垂直的線路側壁。
四、層壓(Lamination)工藝難點
對于多層PTFE PCB,層壓是保證結構可靠性的關鍵。
難點:PTFE熔點高且熔融粘度極大 PTFE的熔點高達327℃,且在其熔點之上仍具有極高的熔融粘度,流動性極差。這使得在層壓過程中,樹脂無法像FR-4的環氧樹脂一樣很好地流動并填充圖形間隙,容易導致層間結合力不足和產生空洞(Voids)。
解決方案: 1. 高溫高壓層壓: 必須采用遠高于FR-4的層壓溫度(通常需要達到375℃-390℃)和壓力。高溫使PTFE達到足夠的軟化狀態,高壓則強制其流動并填充空隙。 2. 延長高壓保持時間: 在高溫高壓階段需要保持足夠長的時間(可能長達數小時),以確保樹脂充分流動和結合。 3. 使用粘結片(Bonding Sheet): 在多層板層壓時,使用低流動性的PTFE專用粘結片作為介質層,而不是單純依靠芯板本身的樹脂流動。這為層間提供了更可靠的粘接保證。

五、表面處理(Surface Finish)難點
難點:與常見表面處理工藝的兼容性 由于PTFE的惰性,其與銅面的結合力本就是薄弱環節。一些常見的表面處理工藝,如熱風整平(HASL)需要經歷高溫熔錫的沖擊,巨大的熱應力極易導致分層。化學鎳金(ENIG)中的化學鍍鎳過程也對活化有苛刻要求。
解決方案: 1. 表面處理選擇: 優先選擇工作溫度較低或熱應力較小的表面處理工藝。例如: 化學鎳鈀金(ENEPIG): 比ENIG更具優勢,鈀層能有效阻止鎳腐蝕,焊接可靠性更高。 沉銀(Immersion Silver)、沉錫(Immersion Tin): 工藝溫度較低,對板材的熱沖擊小。 電鍍鎳金(Electrolytic Nickel/Gold): 也是可靠的選擇,但成本較高。 2. 嚴格控制工藝參數: 無論選擇哪種工藝,都必須針對PTFE板材優化藥水濃度、溫度和處理時間,確保活化的同時不過度攻擊銅面與基材的結合界面。
聚四氟乙烯PCB的加工是一項集材料科學、精密機械和化學工藝于一體的高技術難度工作。其核心難點根植于PTFE材料本身的化學惰性、熱學性能和機械特性。成功攻克這些難點無法依靠單一的技術,而需要一個系統性的工程解決方案,涵蓋從材料選型、表面預處理、鉆孔參數優化、圖形轉移控制、高溫高壓層壓到合適的表面處理的每一個環節。了解更多歡迎聯系愛彼電路技術團隊。
