一、高多層 PCB 打樣：定義與行業核心價值
高多層 PCB 通常指層數在 8 層及以上的印制電路板，其打樣環節是產品研發階段的關鍵步驟 —— 通過小批量試產驗證設計方案可行性、工藝適配性與性能穩定性。不同于普通 PCB 打樣，高多層 PCB 打樣面臨層數疊加帶來的信號完整性、結構穩定性、工藝兼容性等多重挑戰，其質量直接決定研發周期、生產成本與最終產品競爭力。
在電子制造行業，高多層 PCB 打樣的價值早已超越 “樣品驗證” 本身。對于工業控制設備，它是保障復雜指令精準傳輸的基礎；對于醫療電子器械，它是實現高精度傳感與數據處理的核心載體；對于新能源汽車，它是支撐車載系統高集成度、高可靠性運行的關鍵部件。尤其是在 5G、人工智能、物聯網等技術推動下，電子設備對 PCB 的密度、層數、性能要求持續提升，高多層 PCB 打樣的技術門檻與行業價值同步凸顯，成為企業搶占市場先機的重要環節。
二、高多層 PCB 打樣的關鍵技術要點
高多層PCB打樣的技術核心在于解決 “多層疊加” 帶來的一系列問題，從層間連接到信號傳輸，每一個環節的精準控制都直接影響樣品質量。

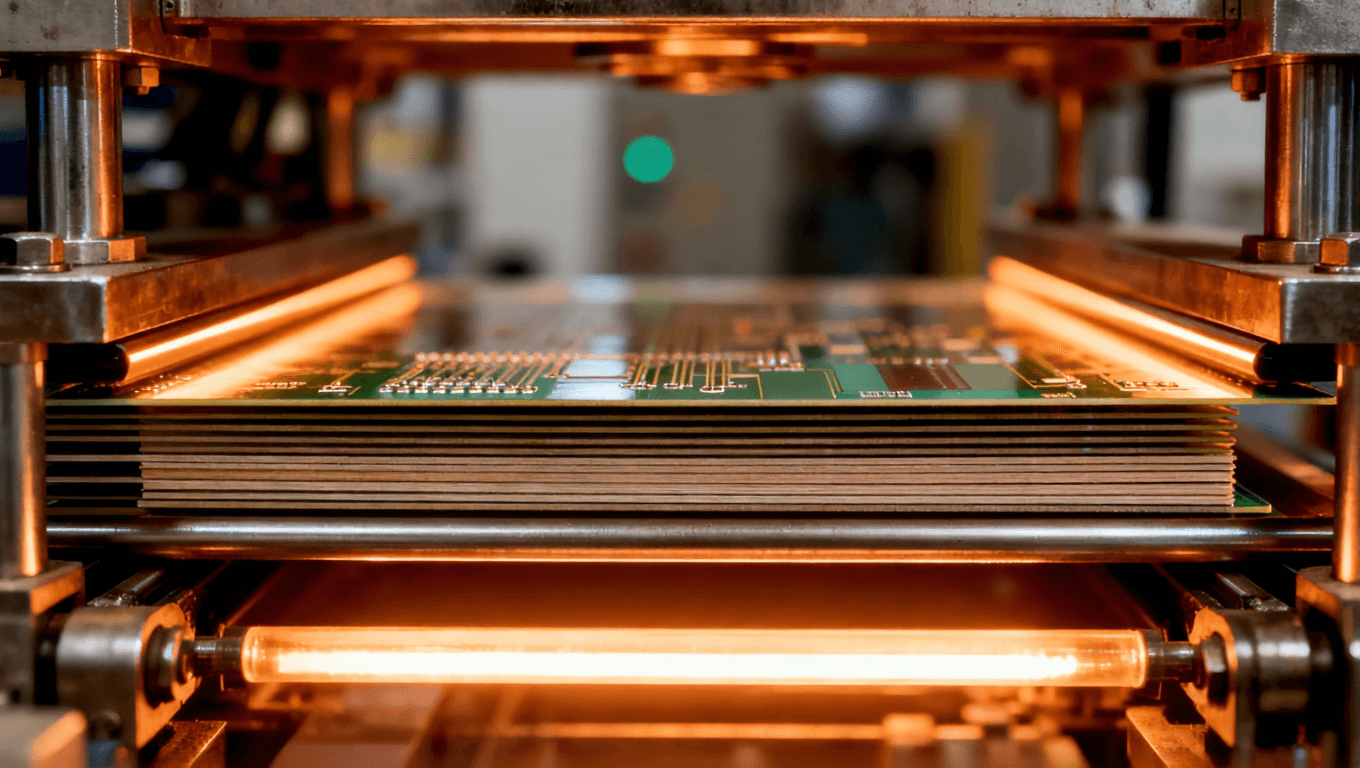

1. 層壓工藝：多層結構的 “無縫銜接”
層壓是高多層 PCB 打樣的核心工序，其核心目標是將多層芯板、半固化片（PP 片）精準壓合為一個整體，同時保證層間對齊精度與粘結強度。
? 對齊精度控制：高多層 PCB 層數多、厚度大，層間偏移誤差需控制在 ±0.1mm 以內，通常采用銷釘定位或光學定位技術，搭配高精度層壓機實現精準對齊，避免因偏移導致過孔連接失效。
? 壓力與溫度曲線優化：根據芯板材料（如 FR-4、高頻材料）與半固化片型號，定制專屬壓力 - 溫度曲線。升溫階段需緩慢均勻，避免芯板與 PP 片熱膨脹系數差異導致的分層；加壓階段需逐步提升壓力，確保層間無氣泡、無空洞，粘結強度達標。
? 厚度均勻性把控：通過控制芯板厚度公差、PP 片鋪層數量與壓力分布，保證壓合后 PCB 總厚度公差在 ±10% 以內，避免因厚度不均影響后續鉆孔、阻焊等工序。

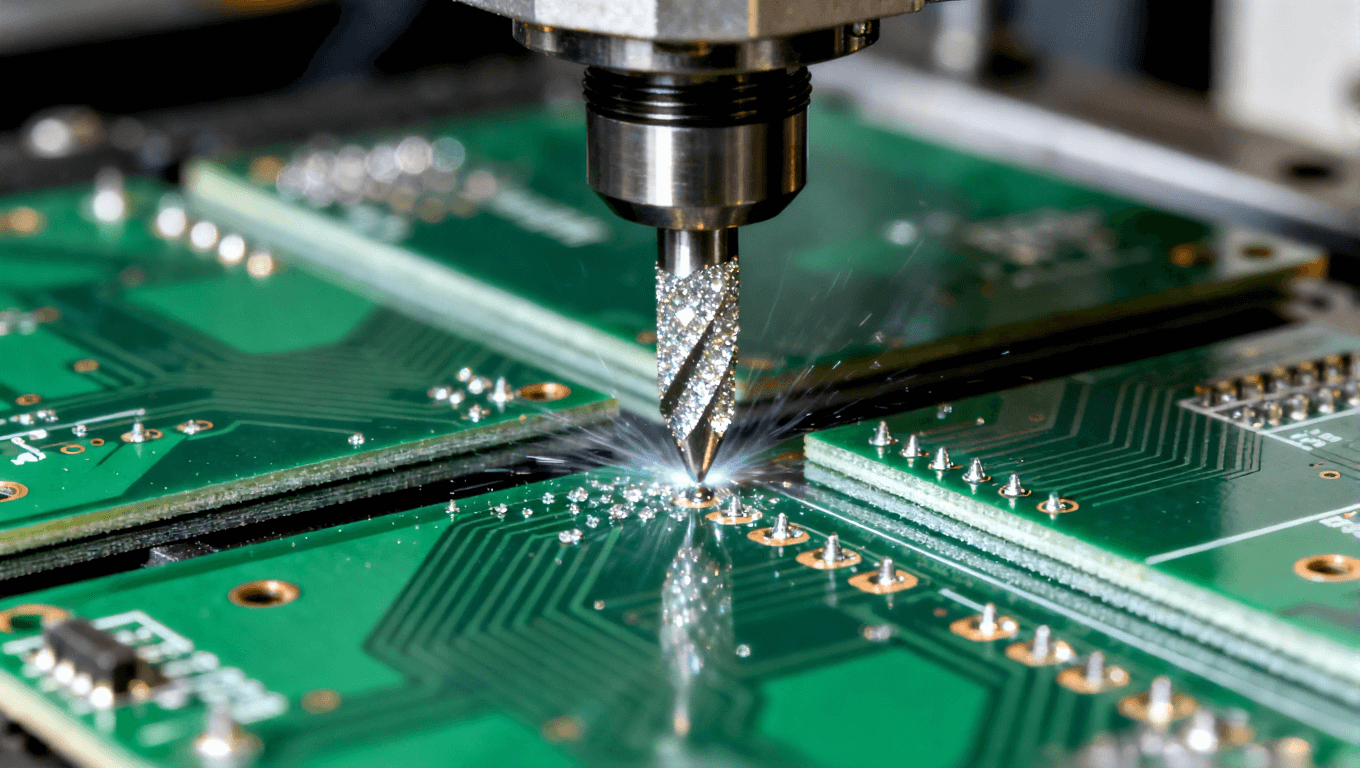

2. 鉆孔技術：多層導通的 “精準通道”
高多層 PCB 的過孔是實現層間信號與電源導通的關鍵，鉆孔質量直接影響電氣性能與機械可靠性，其技術難點集中在微小孔徑、深徑比控制與毛刺處理。
? 微小孔徑加工：工業級高多層 PCB 打樣常涉及 0.2mm 以下的微小過孔，需選用金剛石涂層鉆頭或 carbide 鉆頭，搭配高速鉆機（轉速≥10 萬轉 / 分鐘），同時控制進給速度，避免鉆頭折斷或孔壁粗糙。
? 深徑比控制：高多層 PCB 厚度大，過孔深徑比常達到 6:1 以上，需通過優化鉆頭幾何參數、采用分步鉆孔工藝，減少孔壁撕裂與銅層脫落風險，保證孔內電鍍均勻性。
? 毛刺清除：鉆孔后孔口易產生毛刺，需通過化學去毛刺或機械去毛刺工藝處理，尤其針對內層銅箔，避免毛刺導致層間短路，確保樣品電氣性能穩定。
3. 阻抗控制：信號傳輸的 “穩定保障”
高多層 PCB 多用于高頻、高速信號傳輸場景，阻抗不匹配會導致信號反射、衰減，影響設備正常工作，因此阻抗控制是打樣階段的核心技術要求。
? 阻抗計算與設計：根據產品需求（如 50Ω、100Ω 差分阻抗），結合 PCB 材料介電常數、銅箔厚度、線寬、線距等參數，通過專業阻抗計算軟件（如 Polar SI9000）進行精準設計，預留阻抗調整余量。
? 工藝參數把控：在蝕刻工序中，控制蝕刻液濃度、溫度與蝕刻時間，保證線寬公差在 ±0.03mm 以內，避免線寬偏差導致阻抗漂移；對于微帶線、帶狀線等不同布線結構，針對性調整層間介質厚度，確保阻抗值符合設計要求。
? 阻抗測試與校準：打樣完成后，采用阻抗測試儀對關鍵信號線路進行逐點測試，若阻抗偏差超出允許范圍，通過調整線寬或介質厚度進行校準，確保樣品滿足高頻信號傳輸需求。
三、高多層 PCB 打樣的全流程工藝把控
高多層 PCB 打樣是一個系統工程，從設計優化到交付檢測，每個環節都需建立嚴格的工藝標準，確保樣品質量穩定、可復制。
1. 設計階段：DFM 優化適配打樣工藝
面向制造的設計（DFM）是高多層 PCB 打樣成功的前提，通過設計優化減少工藝難度，降低試產風險。
? 布線優化：避免在高密度區域設置過長的平行走線，減少信號串擾；關鍵信號線路采用差分走線設計，提升抗干擾能力；預留足夠的測試點，方便后續電氣性能檢測。
? 過孔設計：合理選擇過孔類型（如盲孔、埋孔、通孔），盲孔與埋孔可減少信號傳輸路徑，降低損耗，同時減少 PCB 表面占用空間；過孔間距需大于 2 倍孔徑，避免鉆孔時相互影響。
? 熱設計考量：高多層 PCB 散熱難度大，設計時需預留散熱通孔或散熱銅皮，避免大功率器件區域因熱量積聚導致 PCB 變形或性能衰減。
2. 材料選型：匹配性能與工藝需求
材料選擇直接影響高多層 PCB 打樣的性能、成本與工藝兼容性，需根據產品應用場景精準選型。
? 基材選擇：普通工業級產品可選用標準 FR-4 基材（介電常數 4.2-4.6），高頻場景（如 5G 設備）需選用高頻基材（如 PTFE、羅杰斯系列，介電常數 2.2-3.0），醫療電子、汽車電子等高溫場景需選用耐高溫基材（玻璃化溫度 Tg≥170℃）。
? 銅箔選擇：內層銅箔常用 1oz（35μm）或 2oz（70μm），外層銅箔可根據電流需求選擇 1oz-3oz；高頻信號線路建議選用電解銅箔，提升信號傳輸穩定性。
? 半固化片選擇：根據芯板厚度與壓合要求，選擇合適型號的 PP 片（如 1080、2116），確保其流動度、凝膠時間與芯板適配，避免壓合時出現溢膠或粘結不牢。
3. 生產階段：關鍵工序質量管控
高多層 PCB 打樣的生產過程需建立多道質量檢測節點，及時發現并解決工藝問題。
? 內層圖形轉移：采用高精度曝光機（曝光精度≤±0.02mm），確保內層線路圖形清晰、無變形；顯影后通過 AOI（自動光學檢測）設備檢測線路缺陷，如開路、短路、線寬偏差等，及時返修。
? 電鍍工藝：孔內電鍍采用垂直電鍍線，控制電流密度、電鍍時間與鍍液濃度，保證孔內銅層厚度均勻（通常≥20μm），避免出現孔壁鍍銅不足或空洞；表面處理可根據需求選擇噴錫、沉金、OSP 等工藝，提升焊接可靠性與抗氧化能力。
? 阻焊與絲印：阻焊油墨需選用耐高溫、耐化學腐蝕的型號，曝光時確保阻焊開窗精準，避免遮擋焊盤；絲印時控制油墨厚度，保證字符清晰、不易脫落，便于后續裝配與維修。
4. 檢測階段：全面驗證樣品質量
高多層 PCB 打樣完成后，需通過多維度檢測驗證其性能與可靠性，確保滿足設計要求。
? 電氣性能檢測：采用飛針測試機對所有網絡進行導通性與絕緣性測試，排查開路、短路等問題；通過阻抗測試儀驗證關鍵線路阻抗值，確保信號傳輸穩定。
? 物理性能檢測：檢測 PCB 厚度、線寬、孔徑等關鍵尺寸，驗證是否符合設計公差；通過熱沖擊測試（-40℃~125℃，循環 50 次）與濕熱測試，評估樣品環境適應性；采用 X 光檢測設備檢查層間對齊精度與過孔電鍍質量，避免分層、氣泡等隱性缺陷。
? 可靠性測試：對于汽車電子、醫療電子等高端應用場景，還需進行焊接可靠性測試、鹽霧測試等，確保樣品在惡劣環境下長期穩定工作。

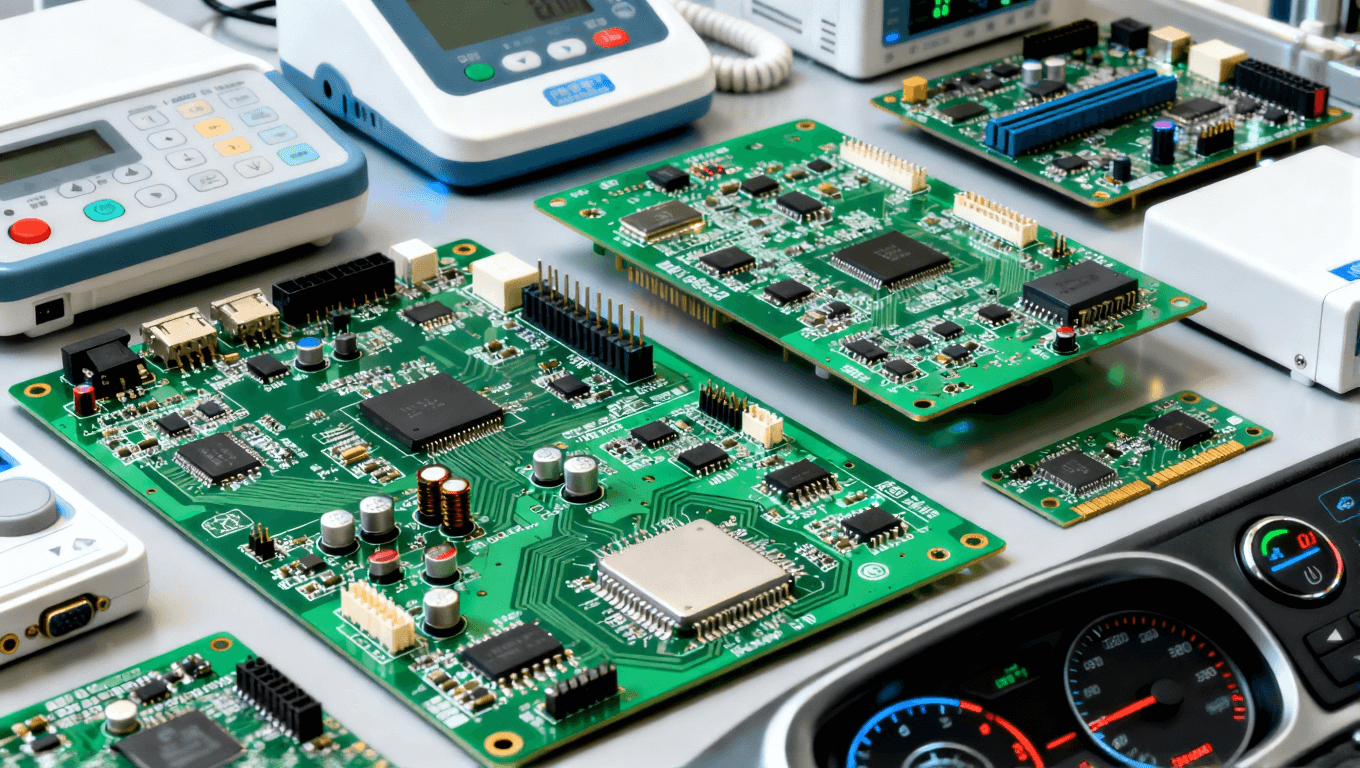

四、高多層 PCB 打樣的行業應用場景與實戰案例
高多層 PCB 打樣的技術要求與工藝標準，需結合具體行業應用場景進行定制化調整，不同領域的產品對樣品性能的側重點存在顯著差異。
1. 工業控制領域：高穩定性與抗干擾性
工業控制設備（如 PLC、變頻器、伺服控制器）需在復雜工業環境中長期穩定運行，高多層 PCB 打樣需重點關注抗干擾性與機械可靠性。
? 實戰案例：某工業控制企業研發高精度變頻器，需 8 層 PCB 打樣。針對工業現場強電磁干擾問題，打樣時采用差分走線設計，內層設置接地屏蔽層；選用 Tg=180℃的耐高溫 FR-4 基材，提升環境適應性；通過優化層壓工藝，將層間對齊精度控制在 ±0.08mm 以內，確保過孔導通穩定。樣品經測試，電磁兼容性（EMC）達標，在 - 20℃~85℃環境下連續運行 72 小時無故障，成功通過研發驗證。
2. 醫療電子領域：高精度與生物兼容性
醫療電子器械（如心電圖機、超聲診斷儀、血糖儀）對信號檢測精度與安全性要求極高，高多層 PCB 打樣需兼顧電氣性能與生物兼容性。
? 實戰案例：某醫療設備公司研發便攜式超聲診斷儀，需 12 層 PCB 打樣。為實現高精度超聲信號處理，選用高頻 FR-4 基材（介電常數 4.3），優化阻抗控制工藝，將差分阻抗偏差控制在 ±5% 以內；表面處理采用沉金工藝，提升焊接可靠性與生物兼容性；打樣過程中嚴格控制 PCB 翹曲度（≤0.5%），避免影響設備內部裝配精度。樣品經臨床測試，信號檢測精度達到 0.1mV，滿足醫療設備行業標準，順利進入量產階段。
3. 汽車電子領域：高耐溫與抗震性
車載電子設備（如車載導航、自動駕駛控制器、電池管理系統 BMS）需承受高溫、振動等惡劣環境，高多層 PCB 打樣需重點強化可靠性與耐久性。
? 實戰案例：某新能源汽車企業研發自動駕駛控制器，需 16 層 PCB 打樣。針對車載環境高溫特性，選用 Tg=200℃的高耐熱基材，搭配無鹵阻燃 PP 片，提升防火安全性；采用盲埋孔設計，減少 PCB 體積與重量，同時提升信號傳輸速度；打樣后通過振動測試（10Hz~2000Hz，加速度 20g）與長時間高溫老化測試（125℃，連續 1000 小時），樣品無分層、無短路，滿足車載電子可靠性標準，成功應用于原型車測試。
4. 消費電子領域：高集成度與小型化
消費電子設備（如高端智能手機、平板電腦、VR 設備）追求小型化、輕薄化與高集成度，高多層 PCB 打樣需重點關注高密度布線與空間利用率。
? 實戰案例：某消費電子企業研發高端 VR 頭顯，需 10 層 PCB 打樣。為實現高集成度設計，采用微過孔（孔徑 0.15mm）與高密度布線（線寬 / 線距 = 0.1mm/0.1mm）；選用薄型 FR-4 基材（芯板厚度 0.1mm），搭配 1080 型薄 PP 片，將 PCB 總厚度控制在 1.2mm 以內；通過 DFM 優化，避免布線交叉干擾，提升信號傳輸效率。樣品經測試，信號延遲≤5ns，滿足 VR 設備高速數據處理需求，成功適配產品輕薄化設計。
五、高多層 PCB 打樣的選型誤區與避坑指南
在高多層 PCB 打樣過程中，企業常因選型不當、工藝認知不足等問題導致研發周期延長、成本增加，以下是常見誤區與規避方法。
1. 誤區一：盲目追求高層數，忽視實際需求
部分企業認為層數越多，PCB 性能越好，盲目選擇 16 層、20 層等高層數打樣，導致成本大幅增加，且工藝難度提升。
? 避坑指南：根據產品功能需求與信號復雜度確定層數，通過合理的布線優化與層疊設計，在滿足性能要求的前提下，盡量減少層數。例如，10 層 PCB 可實現的功能，無需盲目選擇 12 層，避免資源浪費。
2. 誤區二：忽視 DFM 優化，導致打樣失敗
部分企業在設計階段未考慮打樣工藝可行性，導致 PCB 設計文件與生產工藝不匹配，出現無法加工或樣品性能不達標等問題。
? 避坑指南：打樣前與 PCB 廠家工程師溝通，進行 DFM 優化。重點關注線寬、孔徑、過孔間距等關鍵參數是否符合工藝能力，避免設計出超出生產極限的結構；提前明確基材、表面處理等工藝要求，確保設計方案與生產能力匹配。
3. 誤區三：只關注價格，忽視廠家技術實力
部分企業選擇 PCB 打樣廠家時，僅以價格為核心考量因素，忽視廠家的技術實力、工藝水平與質量管控能力。
? 避坑指南：選擇具備高多層 PCB 打樣經驗的廠家，重點考察其設備水平（如高精度鉆機、層壓機、檢測設備）、技術團隊與行業案例；要求廠家提供樣品檢測報告，驗證其工藝穩定性；優先選擇可提供定制化服務的廠家，確保能夠根據產品需求調整工藝方案。
4. 誤區四：材料選型不當，影響樣品性能
部分企業在材料選型時，未結合產品應用場景，盲目選擇高端材料或低價材料，導致樣品性能不達標或成本過高。
? 避坑指南：根據產品應用環境（溫度、濕度、電磁干擾）與性能要求，精準選擇基材、銅箔、半固化片等材料。例如，普通消費電子可選用標準 FR-4 基材，高頻場景需選用專用高頻基材；避免為降低成本選擇低質量材料，同時也無需過度追求高端材料，實現性能與成本的平衡。
六、高多層 PCB 打樣的技術趨勢與未來展望
隨著電子技術的持續迭代，高多層 PCB 打樣正朝著高密度、高頻化、綠色化、智能化方向發展，技術創新與工藝升級成為行業核心競爭力。
1. 高密度化：微過孔與埋盲孔技術普及
為滿足電子設備小型化、高集成度需求，高多層 PCB 打樣將廣泛采用微過孔（孔徑≤0.1mm）與埋盲孔技術，減少 PCB 體積與重量，提升布線密度。同時，HDI（高密度互連）技術的應用將進一步提升信號傳輸速度與穩定性，成為高端產品打樣的主流選擇。
2. 高頻化：高頻材料與工藝優化
5G、人工智能等技術的發展，推動電子設備信號頻率持續提升，高多層 PCB 打樣需適配高頻信號傳輸需求。未來，高頻基材（如 PTFE、液晶聚合物 LCP）的應用將更加廣泛，阻抗控制工藝將更加精準，通過優化布線結構與材料組合，降低信號衰減與串擾。
3. 綠色化：環保材料與工藝推廣
在全球環保政策趨嚴的背景下，高多層 PCB 打樣將逐步采用無鹵、低鉛、環保型材料，推廣節能減排的生產工藝（如無鉛電鍍、水性阻焊油墨）。同時，PCB 廠家將加強廢棄物回收利用，降低生產過程對環境的影響，實現綠色制造。
4. 智能化：數字化與自動化升級
高多層 PCB 打樣將引入更多智能化技術，如數字化設計與仿真軟件的普及，可提前預判工藝風險；自動化生產設備（如全自動層壓機、智能檢測設備）的應用，將提升生產效率與產品一致性；大數據與物聯網技術的融合，可實現打樣全流程的實時監控與質量追溯，進一步保障樣品質量。
結語
高多層 PCB 打樣是電子產品研發的關鍵環節，其技術核心在于精準把控層壓、鉆孔、阻抗控制等關鍵工序，工藝重點在于結合行業應用場景進行定制化設計與全流程質量管控。隨著電子技術的不斷發展，高多層 PCB 打樣的技術門檻將持續提升，企業需選擇具備技術實力與行業經驗的高多層板打樣廠家，通過科學的選型、優化的設計與嚴格的檢測，確保樣品質量達標，為產品量產奠定堅實基礎。了解更多詳情歡迎聯系愛彼電路技術團隊
