電子產品正向輕薄化、可彎曲形態深度演進，FPC（柔性線路板）已穩居智能手機、可穿戴設備及汽車電子等領域的核心組件地位。其輕薄柔韌、可自由彎折的核心優勢，使其能完美契合空間緊湊的設備布局需求，發揮著不可替代的關鍵作用。但在實際生產與終端應用中，FPC 常面臨彎折區域斷裂的棘手問題 —— 這一隱患不僅引發批量返修的額外成本，更可能觸發產品召回風險。值得注意的是，FPC 斷裂并非由單一因素造成，而是結構設計、材料選型、貼合工藝等多維度因素交織作用的結果。
柔性板斷裂的深層原因探究
FPC斷裂的根本原因涉及多個層面，包括材料疲勞、設計缺陷、工藝不當以及環境因素等。理解這些原因對于制定有效的預防措施至關重要。
材料特性與銅箔疲勞
傳統的銅箔多采用壓延銅（RA），雖然其柔軟性較好，但仍具有疲勞壽命。當FPC在低溫環境下進行反復彎折時，基材（如普通PI）可能因疲勞而開裂。例如，某車載FPC在-30℃環境下彎折3萬次后基材開裂，而更換為低溫改性PI后，彎折壽命提升至12萬次。銅箔與PI層之間的間隙也可能導致銅箔因缺乏足夠支撐而在受力后斷裂。此外，銅箔的厚度也直接影響其彎折能力，銅箔越薄，承受彎折的能力越弱。屏蔽層如果采用整面實銅，其高硬度會增加在搖擺過程中斷裂的可能性。如果屏蔽層是另外貼合在軟板上，而非緊密的整體，在搖擺時可能會偏離原定彎折方向，導致應力集中而斷裂。
結構設計中的風險點
不合理的結構設計是FPC斷裂的常見原因之一。走線方向若垂直于彎折方向，會顯著增加斷裂風險。這是因為FPC彎折時，平行于軸線的線路只會彎曲而不拉伸，而垂直于軸線的線路會反復拉伸和壓縮，每次彎折的拉伸率可達5%-10%，容易導致銅箔疲勞斷裂。例如，某可穿戴設備FPC最初有3條線路垂直于彎折軸線，彎折5萬次后全部斷裂。當彎折區域線路過窄（小于0.15mm）時，不僅電流密度可能過高導致銅箔發熱老化，還容易造成應力集中，降低抗彎折能力。FPC的彎折半徑也需滿足一定要求，通常建議彎折半徑應大于等于板厚乘以6到10倍。特別是多層FPC結構，需要更大的彎折半徑。在覆蓋膜（Coverlay）方面，如果厚度不均或壓合翹邊，會形成裂紋起始點。在插拔金手指端等覆蓋膜或補強板與導體裸露區域的交接處，應力集中也容易在組裝過程中導致線路斷裂。FPC外形轉角處同樣是應力集中區域，在組裝過程中易發生撕裂。此外，彎折區域如果進行大面積覆銅，會增加基材剛性，導致彎折時基材與銅箔剝離或銅箔開裂。
組裝工藝對柔性板可靠性的影響
組裝工藝不當也是FPC斷裂的關鍵因素。在貼合過程中，如果夾具定位偏差大或壓合不均勻，極易產生應力集中點。對于需要折彎的FPC，未預熱到軟化溫度就進行定型操作，可能導致彎折一致性和壽命下降。人工折彎誤操作、組裝應力反傳至彎折區等，也都會影響FPC的可靠性。工廠在真空包裝FPC板子時，如果板子尚熱，收縮的塑料可能會導致板子被壓彎變形。
FPC柔性板彎折斷裂的預防與優化策略
為了有效預防FPC彎折斷裂，需要從設計、材料和工藝三個方面進行系統優化。
設計優化：從源頭降低風險
精確的設計是FPC可靠性的基石。
? 走線方向與蛇形走線：彎折區域的走線應與彎折方向保持一定角度（30°~45°）或采用蛇形走線。蛇形走線通過彎曲結構吸收拉伸應力，即使在需要垂直布線的情況下，也能有效提升彎折壽命。例如，某可穿戴設備FPC改為平行布線后，彎折壽命提升至15萬次。某醫療傳感器FPC采用蛇形垂直布線，彎折壽命達到8萬次，比直線垂直布線提升5倍。
? 彎折半徑與緩沖空區：FPC彎折半徑應不小于板厚乘以6到10倍。對于多層FPC，需要更大的彎折半徑。在反復彎折區域，建議設計緩沖空區，以降低銅箔的應力集中。
? 銅箔寬度與補強：彎折區域線路銅箔寬度應大于等于0.2mm，以避免電流密度過高和應力集中。如果空間受限，最小寬度不應低于0.15mm，但需降低電流（小于等于0.5A），并在銅箔兩側增加0.1mm寬的補強銅條，間距0.1mm。案例顯示，某無線耳機FPC將線路寬度從0.12mm加寬至0.2mm后，彎折壽命從3萬次提升至10萬次。
? 線路間距與防短路：彎折區域線路間距應大于等于0.2mm，以防止彎折時因基材變形導致相鄰線路短路。如果線路承載高壓（大于等于50V），間距需大于等于0.3mm，以避免擊穿。某車載FPC通過調整線路間距至0.2mm，成功避免了短路問題。
? 線路密度與應力釋放：彎折區域線路密度應控制在每毫米1條線路以下，并每2條線路間預留0.3mm以上的“空白區域”（僅基材無銅箔），作為應力釋放通道。某智能手環FPC通過降低線路密度，彎折斷裂率從50%降至5%。
? 避免彎折區域覆銅：彎折區域應僅保留必要的線路，避免大面積覆銅。若需局部增強，可貼柔性補強片（如厚度為25μm的PI補強片），而非覆銅。某折疊屏FPC在去除覆銅并貼上25μm PI補強片后，彎折壽命從3萬次提升至10萬次。
? 避開基材拼接處：線路應與基材拼接處保持大于等于1mm的距離。若無法避開，需在拼接處線路兩側增加直徑0.5mm的“錨定銅箔”，間距0.5mm，以增強基材與銅箔的結合力。
? 圓弧布線與元件數量：彎折區域的線路應采用“圓弧布線”（半徑大于等于0.5mm），避免直角線路產生的應力集中。同時，應減少彎折區域的元件數量，僅保留必要的測試點，以降低彎折時的元件脫落風險。
材料選擇：提升柔韌性與耐疲勞性
合適的材料選擇是FPC耐彎折性能的關鍵。
? 低溫改性PI：對于在低溫環境下工作的FPC，可選擇低溫改性PI作為基材，以提升其在極端環境下的彎折壽命。
? PI補強：在智能手機的顯示器模組中，FPC需要頻繁彎曲和拉伸，使用PI補強能有效防止FPC出現折痕和斷裂，提高穩定性和使用壽命。
? 銅箔類型：壓延銅雖然柔軟，但仍有疲勞壽命。如果采用更薄的銅箔，其承受彎折的能力會減弱。對于屏蔽層，可以將整面實銅改為網格銅，以降低硬度。使用印刷或涂布導體的制作方法，或貼合專用于軟板電磁屏蔽的導電布，也能有效避免屏蔽層斷裂。
? 防撕裂線：設計防撕裂線可以增加軟板的韌性，提高其抗撕裂能力。
工藝優化：精細化制造與組裝
精良的工藝是保障FPC可靠性的重要環節。
? 壓合工藝：FPC的“基材-膠層-銅箔”壓合是基礎，結合力不足（小于0.8N/mm）會導致彎折時銅箔從基材剝離。應改進Coverlay壓合參數，消除空鼓現象。
? 貼合與壓合控制：在貼合過程中，建議使用彈性治具或多級壓合控制系統，并引入貼合壓力監控，避免應力集中。

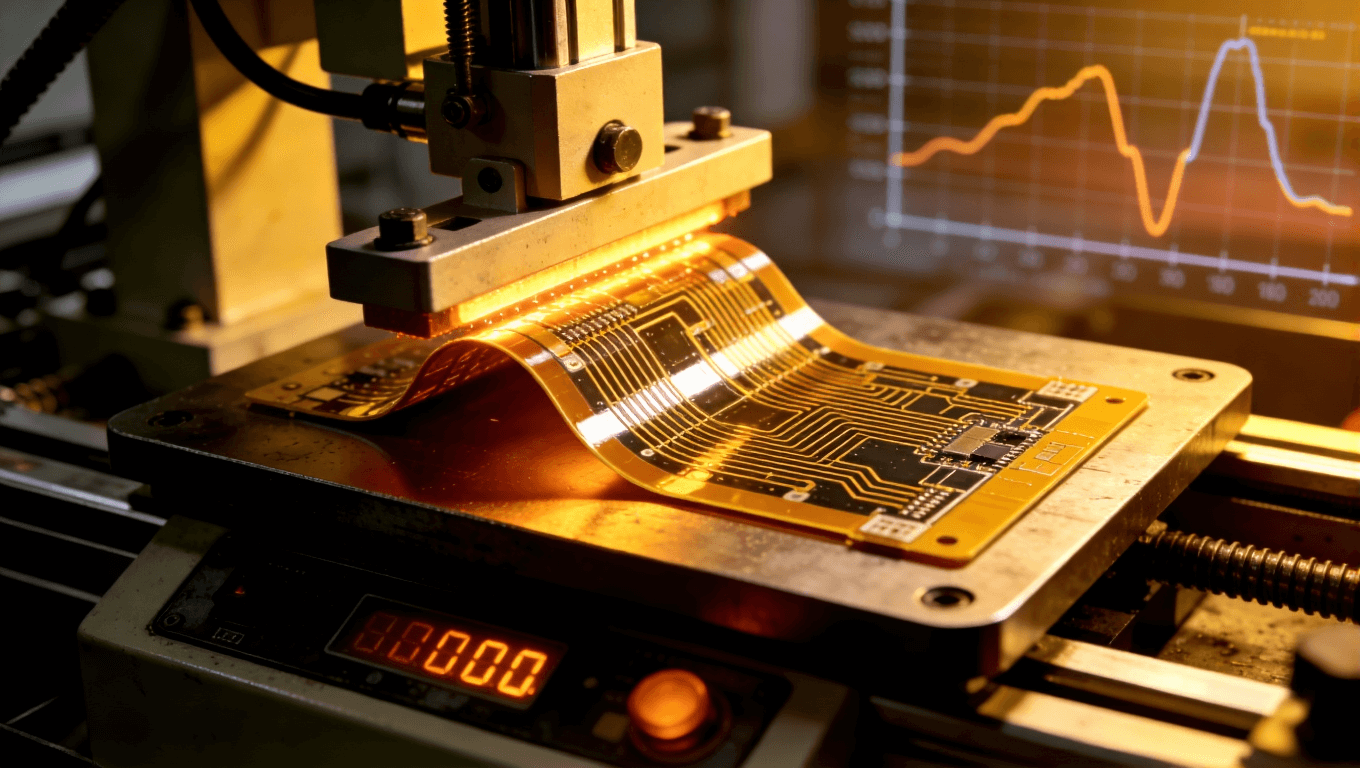

? 預熱定型：對需要折彎的FPC，應預熱到軟化溫度后進行定型，以提升彎折一致性和壽命。可以采用溫控加壓平臺和定制折彎治具來穩定工藝參數。
? 引入“預彎區”與“過渡曲面”：在FPC設計中引入“預彎區”和“過渡曲面”設計，可以避免人工折彎時的誤操作。
? 接插件區域支撐：在接插件區域使用緩沖膠條或結構限位板，可以避免組裝應力反傳至彎折區。
? 避免過度彎折：FPC雖然強調可彎折性，但過度彎折（如180°死折）仍會導致斷線。安裝時應避免超出設計彎曲半徑。
? 保護油墨印刷區域：大部分油墨型保護層不耐彎折，因此FPC表面上的保護油墨印刷區域（如文字、標記、防焊）在組裝過程中應避免超過90°的彎折。
? 避免彎折裸露導體和導通孔：FPC導體裸露部分（如化金/鍍金）不適合用于彎折動作。同樣，不應在FPC導通孔上直接進行彎折，以免產生可靠度隱患。

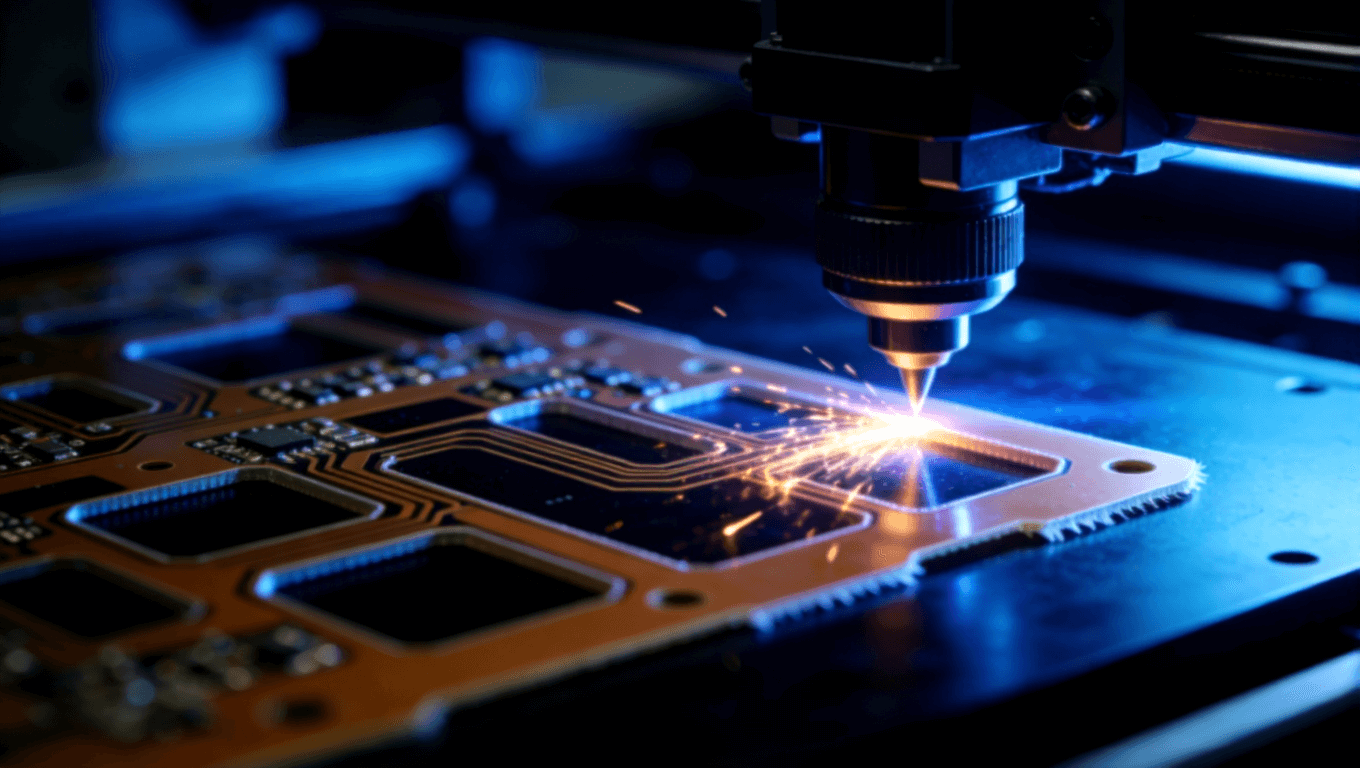

? 激光切割：利用激光能量進行FPC外形切割，可以實現非接觸式加工，對材料無損傷，切割質量高，無應力影響，并減少廢料和人工成本。
行業應用案例與解決方案
FPC斷裂問題在實際應用中廣泛存在，通過專業的分析和優化，可以顯著提升產品的可靠性。

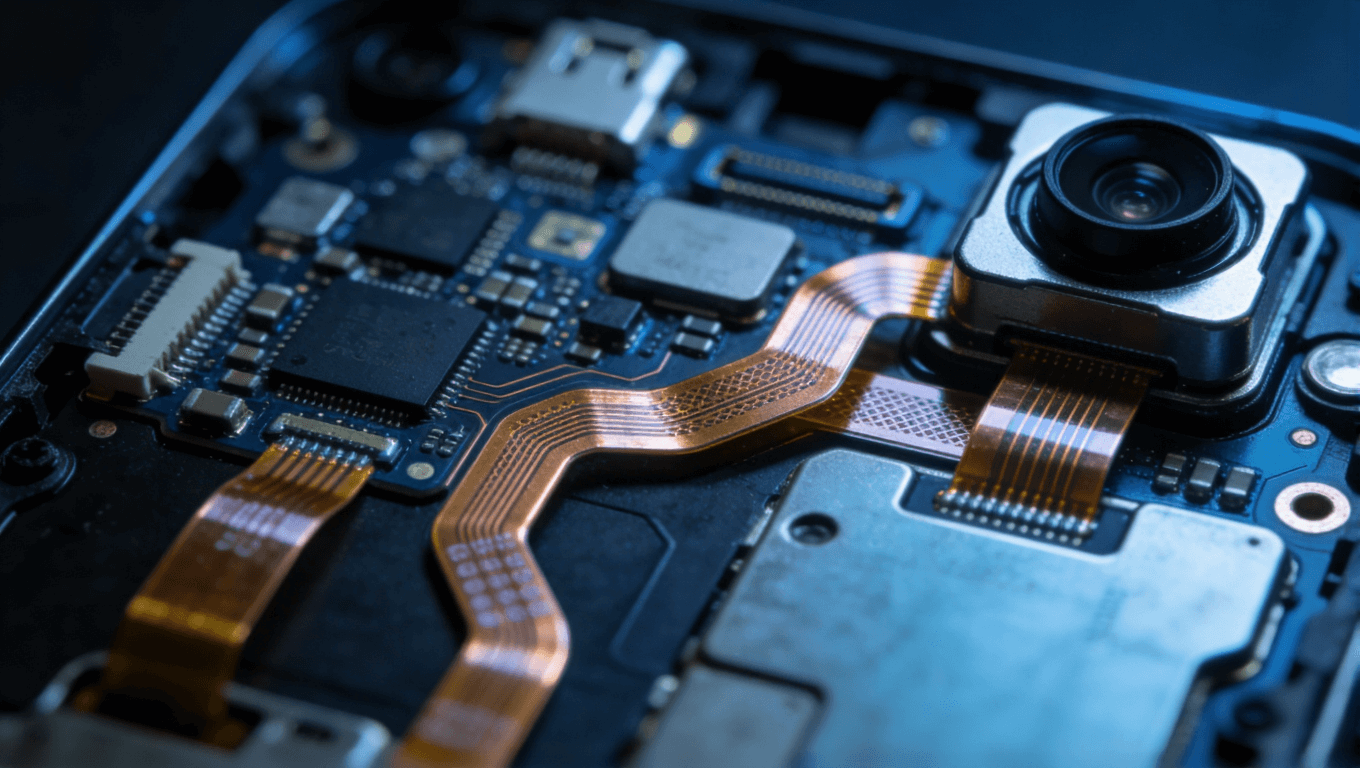

智能手機攝像頭排線案例
某客戶的智能手機攝像頭排線在老化測試中頻繁斷裂。經過分析發現，原始設計中排線彎折區的走線為直線且半徑小于0.8mm，PI覆蓋膜存在翹邊，導致銅箔在應力集中點疲勞開裂，并且組裝治具未對彎折進行定型控制。針對這些問題，采取了以下改進措施：
1. 將走線改為45°斜向蛇形走線，并將半徑調整至1.6mm。
2. 改進Coverlay壓合參數，消除空鼓現象。
3. 引入定制折彎平臺，穩定工藝參數。
最終，改進后的FPC通過了20,000次反復彎折測試，斷裂率降低至0.02%。
車載FPC彎折失效案例
在車載FPC的應用中，也存在類似的彎折失效問題。某車載FPC在-30℃環境下彎折3萬次后，普通PI基材開裂。通過更換為儲能模量更低的低溫改性PI（儲能模量3.0GPa），FPC在-30℃環境下的彎折壽命提升至12萬次。這表明材料的性能，特別是其在特定環境下的力學特性，對FPC的可靠性有著決定性的影響。
可穿戴設備FPC失效案例
某可穿戴設備FPC初期有3條線路垂直于彎折軸線，導致彎折5萬次后全部斷裂。在調整為平行布線后，該FPC在彎折15萬次后線路無異常，體現了線路方向設計的重要性。
結語
FPC的可靠性是結構設計、材料選型和貼合工藝等多因子綜合作用的結果。為了確保FPC在反復彎折場景下的長期可靠性，建議在產品初期就引入專業的FPC設計與驗證機構。通過實施上述多方面的預防措施和優化策略，可以顯著降低FPC彎折斷裂的風險，提升產品質量，避免高昂的返修和召回成本。
