作為PCB制造過程中的關鍵環節，表面處理工藝的選擇直接影響著產品的最終性能和可靠性。OSP（有機可焊性保護劑）工藝以其獨特的環保特性和優異的焊接性能，在現代PCB制造業中占據著重要地位。本文將深入探討OSP工藝的技術特點、工藝流程控制要點以及在各類PCB產品中的應用實踐。
核心技術機理
OSP工藝通過在銅表面形成一層極薄的有機保護膜（通常為0.2-0.5μm），既能有效防止銅面氧化，又能在焊接過程中快速分解，使熔融焊料與銅面形成可靠連接。其成膜機理主要依靠唑類有機物與銅離子之間的配位反應，形成致密的單分子保護層。
最新研究表明，通過分子結構設計和配方優化，現代OSP藥液已能實現更穩定的膜層性能和更長的存儲期限。特別是采用復合型添加劑技術，使OSP膜在保持優異可焊性的同時，耐熱性得到顯著提升。
工藝流程精細控制
前處理關鍵控制點 前處理質量直接影響OSP成膜效果。需重點控制： - 微蝕深度：1.0-1.5μm，確保銅面適度的粗糙度 - 表面清潔度：無氧化物、油脂等污染物殘留 - 水洗質量：電導率控制在5μS/cm以下
成膜工藝參數優化 - 藥液溫度：28-32℃（精度±1℃） - 浸泡時間：60-90秒（根據藥液濃度調整） - pH值控制：3.8-4.2范圍 - 溶液循環：保持適度流動以確保濃度均勻

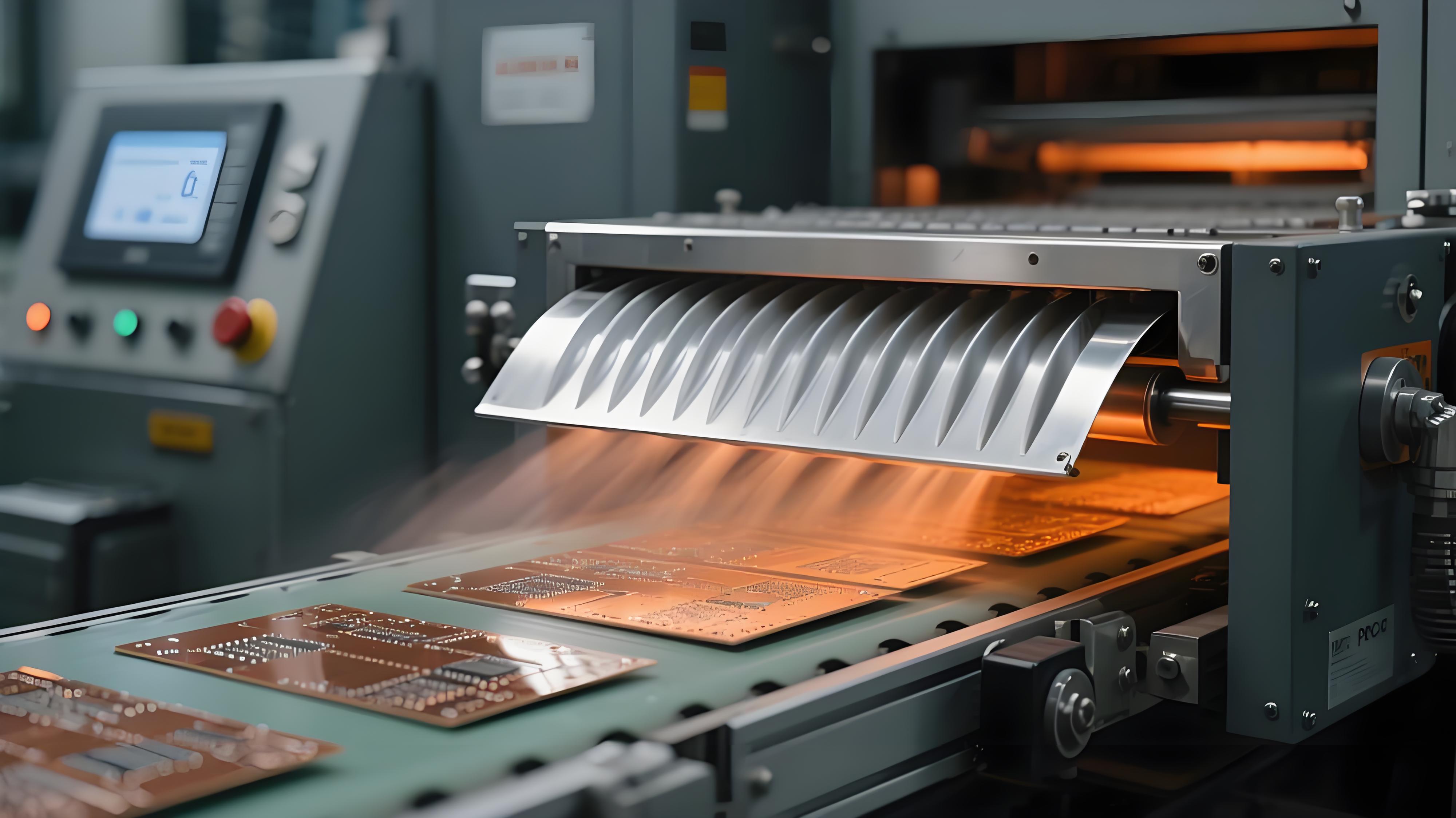

后處理工藝創新 采用分段干燥工藝： - 初步風刀除液：去除表面殘余藥液 - 低溫預干燥：60-70℃，避免膜層損傷 - 最終干燥：80-85℃，確保完全干燥
質量保證體系
過程監控系統 建立多級監控體系： 1. 在線監測：實時監控溫度、pH值、濃度等參數 2. 定期檢測：每4小時取樣進行膜厚測試和外觀檢查 3. 性能驗證：每日進行可焊性測試和熱應力測試
檢測標準與方法 - 膜厚測試：采用X射線熒光光譜法，控制范圍0.2-0.4μm - 可焊性評估：使用焊球測試法，要求焊料鋪展面積≥90% - 熱應力測試：288℃±5℃，10秒，要求無起泡、脫落現象
典型應用案例
高密度互聯板（HDI）應用 在某6層HDI板生產中，采用OSP工藝實現： - 最小焊盤直徑：0.25mm - 線寬/線距：0.075/0.075mm - 焊接良率：99.3% - 客戶投訴率：＜50ppm
大型背板制造 在28層通信背板制造中，通過優化OSP工藝： - 解決大面積銅面均勻性問題 - 實現膜厚一致性：±0.05μm - 滿足5次回流焊要求 - 存儲期限：延長至9個月
常見問題解決方案
膜層不均勻 成因分析：前處理不徹底、藥液攪拌不均 解決方案： - 加強微蝕過程控制 - 改進藥液循環系統 - 增加過濾裝置
焊接不良 成因分析：膜厚超標、存儲條件不當 解決方案： - 優化成膜工藝參數 - 改善包裝和存儲條件 - 建立存儲時間預警機制
工藝創新方向
環保型配方開發 - 開發無鹵素配方 - 降低COD排放 - 提高藥液使用壽命
智能化控制 - 引入AI參數優化系統 - 建立數字孿生模型 - 實施預測性維護
特殊應用拓展 - 高頻板材適配性研究 - 厚銅板應用方案開發 - 選擇性OSP工藝研究
