沉頭孔作為實現元器件裝配與電氣連接的重要結構，其加工精度直接決定了 PCB 產品的性能與可靠性。尤其是沉頭孔的加工深度，若控制不當，輕則導致元器件裝配錯位、接觸不良，重則引發電路短路、設備故障等嚴重問題。隨著電子設備向小型化、高精度化發展，對 PCB 沉頭孔加工深度的公差要求日益嚴苛（通常需控制在 ±0.03-±0.05mm 范圍內），因此，深入研究 PCB 沉頭孔加工深度控制技術，成為 PCB 制造企業提升產品質量、增強市場競爭力的關鍵環節。本文將從技術基礎、關鍵要點、影響因素、檢測優化及應用案例等方面，全面解析 PCB 沉頭孔加工深度控制技術，為行業從業者提供參考。
二、PCB 沉頭孔加工深度控制技術基礎
（一）PCB 沉頭孔的結構與功能
PCB 沉頭孔由 “沉頭部分” 與 “導向孔部分” 組成：沉頭部分呈錐形或圓柱形，用于容納元器件的頭部（如螺絲頭、鉚釘頭），確保元器件表面與 PCB 板面相平，避免凸起影響后續裝配；導向孔部分為圓柱形，用于實現電氣連接，導通 PCB 不同層面的線路。沉頭孔的加工深度主要指沉頭部分的軸向尺寸，其數值需與元器件頭部高度精準匹配 —— 若深度過淺，元器件頭部無法完全嵌入，導致裝配干涉；若深度過深，會削弱 PCB 板的結構強度，甚至破壞內層線路。
（二）沉頭孔加工深度的核心控制指標
在 PCB 制造標準中，沉頭孔加工深度的控制指標主要包括 “絕對深度公差” 與 “相對深度一致性”：
1. 絕對深度公差：指實際加工深度與設計深度的偏差范圍，常見要求為 ±0.03mm（高精度 PCB）或 ±0.05mm（普通 PCB）。例如，某通訊設備 PCB 的沉頭孔設計深度為 1.2mm，實際加工深度需控制在 1.17-1.23mm 之間。
2. 相對深度一致性：指同一 PCB 板或同批次 PCB 板上多個沉頭孔的深度偏差差異，通常要求≤0.02mm。若一致性不佳，會導致多個元器件裝配高度不一致，影響設備整體平整度。
三、PCB 沉頭孔加工深度控制的關鍵技術要點
（一）加工前的準備工作
1. 基材特性分析
不同類型的 PCB 基材（如 FR-4環氧樹脂板、高頻羅杰斯板、柔性 PCB 基材）的硬度、韌性與導熱性存在顯著差異，直接影響加工過程中的切削阻力與刀具磨損速度，進而影響深度控制精度。例如，FR-4 基材硬度較高（洛氏硬度約 R110），切削時刀具刃口易磨損，需提前選擇耐磨性強的刀具；柔性 PCB 基材（如 PI 膜）韌性大，切削時易產生 “粘刀” 現象，需調整切削參數以減少變形。
2. 刀具選型與預處理
沉頭孔加工通常采用 “復合刀具”（一次完成沉頭部分與導向孔部分加工）或 “分步刀具”（先加工導向孔，再加工沉頭部分），刀具的材質、刃口設計與精度直接決定深度控制效果：
? 材質選擇：優先選用硬質合金刀具（如 WC-Co 合金），其硬度達 HRA90 以上，耐磨性優于高速鋼刀具，可減少加工過程中的刃口磨損；對于高精度加工，可采用涂層刀具（如 TiAlN 涂層），涂層硬度達 HV3000 以上，刀具壽命可延長 3-5 倍。
? 刃口設計：沉頭部分的刃口需采用 “大前角 + 圓弧過渡” 設計，減少切削阻力，避免基材崩邊；導向孔部分的刃口需保證垂直度（≤0.005mm），防止加工時刀具偏移導致深度偏差。
? 刀具預處理：新刀具使用前需通過刀具預調儀校準刃長與跳動量（刃長偏差≤0.002mm，跳動量≤0.003mm），確保刀具精度符合加工要求。
（二）加工過程中的參數控制
1. 主軸轉速與進給速度優化
主軸轉速與進給速度的匹配直接影響切削效率與深度精度：
? 主軸轉速：轉速過低會導致切削力增大，基材易產生毛刺，影響深度判斷；轉速過高會導致刀具發熱嚴重，加速刃口磨損。針對 FR-4 基材，推薦主軸轉速為 15000-25000rpm；針對柔性 PCB 基材，轉速可適當降低至 12000-18000rpm。
? 進給速度：進給速度過快會導致刀具 “過切”，沉頭孔深度偏深；進給速度過慢會導致刀具在同一位置停留時間過長，基材過熱變形。通常進給速度與主軸轉速呈正比，例如主軸轉速 20000rpm 時，進給速度推薦為 400-600mm/min。
1. 下刀深度與分層加工策略
對于厚度較大的 PCB 基材（如≥2mm），采用 “分層加工” 策略可有效控制深度精度：
? 一次加工 vs 分層加工：一次加工（刀具一次性切入至目標深度）適用于厚度≤1.5mm 的基材，效率高但易因切削力過大導致深度偏差；分層加工（將總深度分為 2-3 層，每層加工深度為總深度的 1/2-1/3）適用于厚度≥2mm 的基材，可減少切削力，降低刀具磨損，深度偏差可控制在 ±0.02mm 以內。
? 下刀深度校準：每次分層加工前，需通過設備的 “深度預設功能” 校準下刀起點，確保每層加工深度精準疊加。例如，總深度 1.5mm 的沉頭孔，分 2 層加工時，第一層下刀深度 0.75mm，第二層下刀深度 0.75mm，疊加后總深度誤差≤0.01mm。
（三）加工設備的精度保障
1. 主軸精度控制
設備主軸的跳動量與軸向竄動是影響深度精度的核心因素：
? 主軸跳動量：主軸徑向跳動量需控制在≤0.005mm，若跳動量過大，刀具會產生徑向偏移，導致沉頭孔深度不均勻（同一孔不同位置深度偏差可達 0.03mm 以上）。需定期（每月 1 次）使用千分表檢測主軸跳動量，若超差需更換主軸軸承。
? 主軸軸向竄動：主軸軸向竄動需控制在≤0.003mm，竄動過大會導致刀具在軸向方向產生位移，直接影響加工深度。可通過設備的 “軸向補償功能” 實時修正竄動誤差。
1. 工作臺定位精度
工作臺的線性定位精度與重復定位精度需符合要求：
? 線性定位精度：工作臺 X/Y 軸的線性定位精度需≤0.008mm/100mm，確保刀具能精準移動至沉頭孔加工位置，避免因位置偏差導致深度測量基準偏移。
? 重復定位精度：工作臺重復定位精度需≤0.005mm，確保同批次 PCB 板的加工位置一致性，減少批次間的深度偏差。
四、影響 PCB 沉頭孔加工深度的主要因素
（一）內部因素
1. 基材特性差異
? 硬度與韌性：FR-4 基材硬度高但脆性大，加工時刀具刃口易磨損，若未及時更換刀具，加工 500 個孔后刃口磨損量可達 0.02mm，導致后續沉頭孔深度偏淺；柔性 PCB 基材（如 PI）韌性大但強度低，切削時易產生 “拉伸變形”，導致實際加工深度比設計深度深 0.01-0.02mm。
? 基材厚度均勻性：若 PCB 基材厚度偏差超過 0.03mm（如設計厚度 1.6mm，實際厚度 1.57-1.63mm），會導致沉頭孔相對板厚的深度偏差，例如基材偏厚時，沉頭孔相對板表面的深度偏淺，影響元器件裝配。
1. 刀具磨損與損耗
刀具在加工過程中會因切削摩擦產生磨損，磨損程度隨加工數量增加而加?。?/span>
? 初期磨損階段（加工 0-200 個孔）：刀具刃口鋒利，磨損量?。?/span>≤0.005mm），深度偏差較??；
? 正常磨損階段（加工 200-800 個孔）：磨損量均勻增加（每加工 100 個孔磨損 0.003-0.005mm），需通過設備補償功能修正深度；
? 急劇磨損階段（加工 800 個孔以上）：刃口嚴重鈍化，磨損量驟增（每加工 100 個孔磨損 0.01mm 以上），若繼續使用會導致深度偏差超差，需及時更換刀具。
（二）外部因素
1. 環境溫度與濕度
? 溫度影響：加工環境溫度變化會導致設備主軸、工作臺等部件熱脹冷縮，例如溫度每升高 1℃，主軸長度會增加 0.001mm，若環境溫度波動范圍為 18-28℃，主軸長度變化可達 0.01mm，直接導致沉頭孔深度偏差 0.01mm。
? 濕度影響：濕度過低（≤30% RH）會導致基材表面靜電積累，吸附粉塵，影響刀具與基材的接觸穩定性；濕度過高（≥70% RH）會導致設備電氣部件受潮，影響主軸轉速穩定性，間接影響深度精度。
1. 加工振動干擾
? 設備自身振動：若設備安裝時未進行水平校準（水平偏差＞0.1mm/m），加工時工作臺會產生振動，導致刀具跳動量增大，深度偏差可達 0.02-0.03mm；
? 外部振動干擾：若加工設備周邊存在大型機床（如沖床、銑床），其運行時產生的振動會通過地面?zhèn)鬟f至 PCB 加工設備，導致刀具切削時產生 “顫振”，沉頭孔深度出現周期性波動（波動幅度 0.01-0.02mm）。
五、PCB 沉頭孔加工深度的檢測與優化方案
（一）加工深度的檢測方法
1. 在線檢測技術
在線檢測可實時監控加工深度，及時修正偏差，適用于批量生產：
? 激光測深儀：通過激光束照射沉頭孔底部，測量激光反射時間計算深度，精度可達 ±0.003mm，檢測速度快（每孔檢測時間≤0.1s），可集成在加工設備中，實時反饋深度數據，若偏差超差，設備自動調整下刀深度。
? 接觸式探針測深：通過探針接觸沉頭孔底部與表面，測量高度差獲取深度，精度 ±0.005mm，適用于基材表面不平整的 PCB 板，檢測時需避免探針劃傷基材表面。
1. 離線檢測技術
離線檢測用于抽樣檢驗，驗證批量加工精度：
? 顯微鏡 + 測深規：將 PCB 板置于顯微鏡下（放大倍數 50-100 倍），使用測深規（精度 0.001mm）測量沉頭孔深度，適用于小批量高精度 PCB（如航空航天用 PCB），抽樣比例通常為每批次 1%-3%。
? 3D 輪廓儀：通過光學掃描獲取沉頭孔的 3D 輪廓，分析深度數據，精度可達 ±0.002mm，可檢測沉頭孔的深度一致性與表面粗糙度，適用于高端 PCB 產品的質量抽檢。
（二）加工深度的優化方案
1. 刀具優化：延長壽命，減少磨損
? 涂層刀具應用：采用 TiAlN（氮化鈦鋁）涂層刀具，其表面硬度高（HV3000）、摩擦系數低（0.3），刀具壽命可從傳統硬質合金刀具的 500 個孔延長至 1200 個孔，磨損量減少 60%，深度偏差控制在 ±0.02mm 以內。
? 刀具磨損預警系統：在加工設備中集成 “刀具磨損傳感器”，通過檢測切削力變化判斷刀具磨損程度（切削力增大 10% 即判定為磨損超標），及時提醒更換刀具，避免因刀具過度磨損導致深度超差。
1. 參數優化：通過正交試驗確定最佳組合
采用正交試驗法，以 “主軸轉速、進給速度、下刀層數” 為變量，以 “深度偏差” 為指標，篩選最佳加工參數：
? 例如，針對 1.6mm 厚 FR-4 基材的沉頭孔（設計深度 1.2mm），通過正交試驗得出：主軸轉速 20000rpm、進給速度 500mm/min、下刀層數 2 層時，深度偏差最小（±0.015mm），合格率達 99.8%。
? 將最佳參數錄入設備的 “參數數據庫”，針對不同基材、不同深度的沉頭孔，直接調用對應參數，減少參數調試時間。
1. 環境優化：控制溫濕度，減少振動
? 恒溫恒濕系統：在加工車間安裝恒溫恒濕設備，將溫度控制在 22±1℃，濕度控制在 50±5% RH，減少設備熱變形與基材靜電，深度偏差可減少 0.005-0.01mm。
? 振動隔離措施：設備安裝時采用 “防震墊 + 混凝土基礎”，防震墊硬度為 50 Shore A，可吸收 80% 以上的外部振動；設備周邊 10m 范圍內禁止放置大型振動設備，避免外部干擾。
1. 設備維護：定期校準，保障精度
制定設備維護計劃，定期校準關鍵精度指標：
? 每日維護：檢查主軸轉速、進給速度是否正常，清理工作臺粉塵；
? 每周維護：檢測主軸跳動量與軸向竄動，若超差及時調整；
? 每月維護：校準工作臺線性定位精度與重復定位精度，更換磨損的導軌潤滑油；
? 每季度維護：拆解主軸，更換軸承與密封件，確保主軸長期穩定運行。
六、實際應用案例
（一）通訊設備 PCB 沉頭孔加工案例

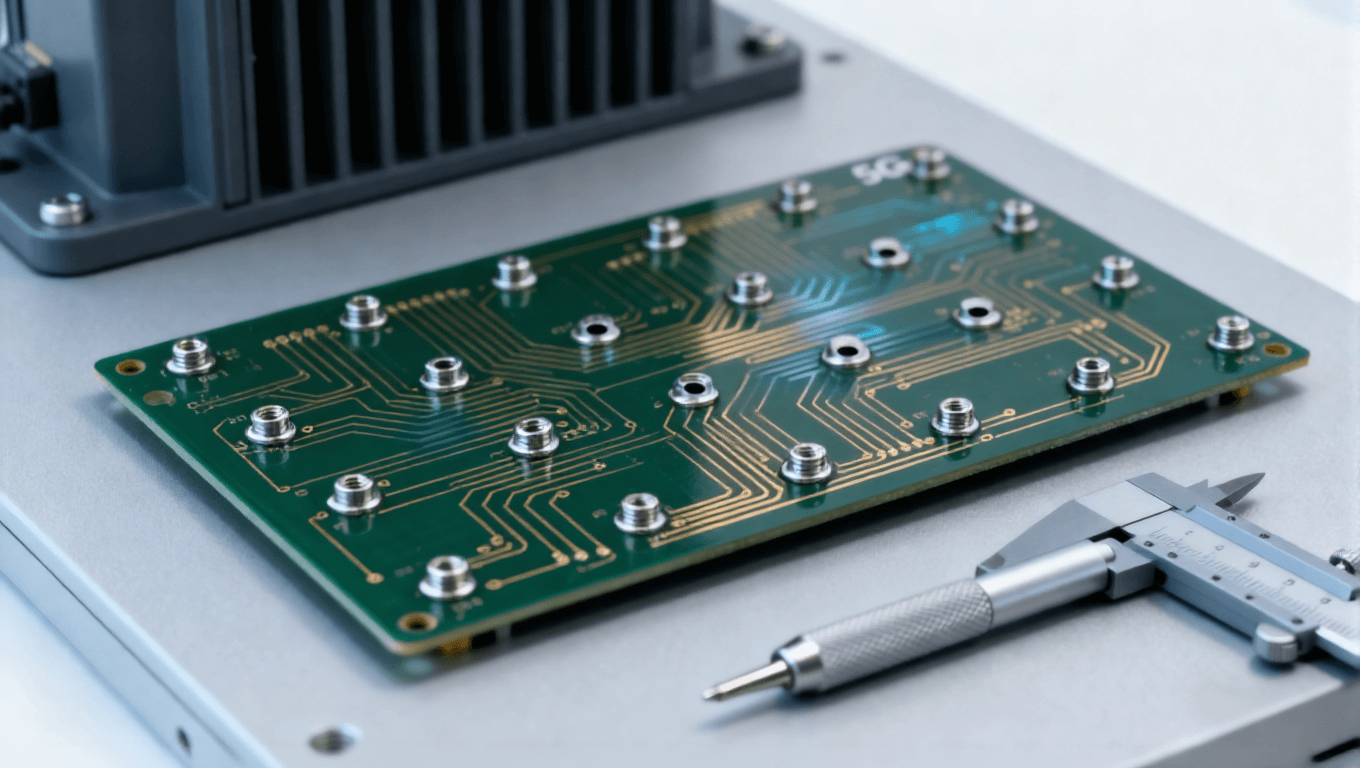

某通訊設備企業生產的 5G 基站 PCB，要求沉頭孔深度為 1.0mm，公差 ±0.04mm，此前因刀具磨損導致深度偏差超差，合格率僅 85%。
? 問題分析：采用普通硬質合金刀具，加工 500 個孔后刃口磨損 0.03mm，深度偏淺至 0.97mm，超出公差范圍。
? 優化方案：1. 更換為 TiAlN 涂層刀具，延長刀具壽命至 1200 個孔；2. 集成激光測深儀，實時檢測深度，偏差超差時自動補償下刀深度；3. 安裝恒溫恒濕系統，溫度控制在 22±1℃。
? 優化效果：沉頭孔深度偏差控制在 ±0.02mm 以內，合格率提升至 99.5%，生產效率提高 30%。
（二）汽車電子 PCB 沉頭孔加工案例
某汽車電子企業生產的車載 PCB，需在高溫環境（85℃）下工作，要求沉頭孔深度穩定性高（溫度變化時深度偏差≤0.03mm）。
? 問題分析：加工環境溫度波動（18-30℃）導致設備主軸熱變形，深度偏差達 0.05mm，高溫測試時因基材熱脹冷縮，深度進一步偏差至 0.06mm。
? 優化方案：1. 采用 “高溫穩定型刀具”（耐熱溫度達 300℃），減少溫度對刀具的影響；2. 對設備主軸進行 “熱誤差補償”，通過軟件修正溫度導致的主軸長度變化；3. 加工時采用 “預加熱處理”，將基材加熱至 85℃再加工，模擬工作環境，減少后續熱變形偏差。
? 優化效果：常溫加工深度偏差≤0.02mm，85℃高溫測試時深度偏差≤0.03mm，滿足汽車電子可靠性要求。
PCB 沉頭孔加工深度控制技術是影響 PCB 產品質量的核心環節，其涉及基材分析、刀具選型、參數控制、設備精度、環境管理等多個維度。通過掌握技術基礎要點、識別關鍵影響因素、應用科學的檢測與優化方案，PCB 制造企業可有效提升沉頭孔加工深度精度，滿足電子設備對高精度 PCB 的需求。未來，隨著智能化、高精度化技術的發展，PCB 沉頭孔加工深度控制技術將邁向更高水平，為電子信息產業的升級提供有力支撐。了解更多歡迎聯系愛彼電路技術團隊
