在 6G 通信原型機的研發中，太赫茲頻段信號傳輸對基板的高頻低損耗特性提出極致要求，傳統PCB 基板因介電損耗過高（28GHz 頻段達 0.02）難以滿足需求；而在航空航天電子設備中，極端溫差（-180℃至 120℃）下，PCB 材料的結構穩定性不足，易出現線路斷裂問題。這些高端場景的技術痛點，讓低溫共燒陶瓷（LTCC）技術成為行業焦點。作為電子封裝領域的關鍵技術，LTCC 通過 850-900℃低溫共燒工藝，實現多層陶瓷與高導電金屬的一體化成型，兼具陶瓷的耐溫絕緣性與金屬的導電穩定性，已成為 5G/6G 通信、新能源汽車、航空航天等領域的核心封裝方案。本文將深入解析 LTCC 技術的材料創新、工藝升級、應用場景及行業趨勢，對比其與PCB 基板的技術差異，為企業選型提供參考。
一、LTCC 技術的核心優勢：與 PCB 基板的性能差異對比
LTCC 技術之所以能在高端領域替代傳統PCB 基板，核心源于其在材料特性與結構設計上的突破性?xún)?yōu)勢，二者在關鍵性能指標上的差異直接決定了應用場景的邊界。
從高頻性能來看，LTCC 基板的介電常數（Dk）可穩定控制在 5.0-7.0 之間，介電損耗（Df）在 28GHz 頻段低至 0.002，僅為同頻段PCB 基板（Df≈0.02）的 1/10，這意味著在毫米波通信（如 5G 基站、車載雷達）中，LTCC 能將信號衰減降低 60% 以上，確保數據傳輸?shù)姆€(wěn)定性。以華為 5G 毫米波基站為例，采用 20 層 LTCC 基板的射頻模塊，信號傳輸距離較PCB 基板方案提升 30%，且誤碼率控制在 10??以下。
在環境適應性方面，LTCC 基板的耐溫范圍覆蓋 - 200℃至 250℃，可承受 1000 次以上溫度循環（-40℃至 125℃）而無性能衰減，而普通PCB 基板的耐溫上限僅為 130℃，超過 150℃易出現基材碳化。在新能源汽車 800V 高壓平臺中，LTCC 基板用于電池管理系統（BMS），可在發動機艙 150℃高溫環境下穩定工作，而PCB 基板方案需額外加裝散熱模塊，導致體積增加 40%。
結構集成能力是 LTCC 的另一大優勢。通過多層疊層設計，LTCC 可實現電阻、電容、電感等無源元件的嵌入式集成，集成密度達每平方厘米 800 個元件，較傳統PCB 基板的表面貼裝方案，模塊體積縮減 50% 以上。特斯拉 4680 電池組的 BMS 模塊采用 28 層 LTCC 基板，集成了電壓采集、溫度監測等 120 個無源元件，模塊厚度僅 3.2mm，而同等功能的PCB 基板方案厚度需 6.5mm。
成本方面，LTCC 基板的單位成本約為高頻PCB 基板的 3-5 倍，但在高端場景中，其綜合成本優勢顯著。以航空航天設備為例，LTCC 基板的使用壽命可達 15 年，是PCB 基板（壽命 5 年）的 3 倍，且無需頻繁維護更換，全生命周期成本反而降低 20%。
二、LTCC 技術的材料與工藝突破：從實驗室到產業化
LTCC 技術的產業化進程，依賴于材料體系與核心工藝的持續創新，近年來國內企業在關鍵環節的突破，大幅縮短了與國際一流水平的差距。
（一）材料體系的三大創新方向
1. 低損耗陶瓷粉體改良：傳統 LTCC 陶瓷粉體以氧化鋁為主要成分，介電損耗較高。國內企業通過引入氧化鈦 - 氧化鎂復合體系，并采用納米級粉體（粒徑 30-50nm）制備技術，將陶瓷材料的介電損耗降至 0.0015（28GHz），熱導率提升至 6.0W/mK，較傳統配方提升 25%。這種低損耗粉體已應用于中興 5G 基站的 LTCC 濾波器，使濾波器插入損耗降低 0.5dB。
2. 無鉛導電漿料研發：為替代高成本且存在遷移風險的銀漿，風華高科開發出銅 - 鎳復合漿料，通過添加稀土元素（如鑭、鈰）改善漿料的抗氧化性，在氮?dú)獗Ｗo(hù)燒結環境下，導體電阻率控制在 2.0μΩ?cm 以下，接近純銀水平（1.6μΩ?cm）。該漿料成本僅為銀漿的 1/3，已批量應用于比亞迪新能源汽車的 LTCC 車載雷達模塊。

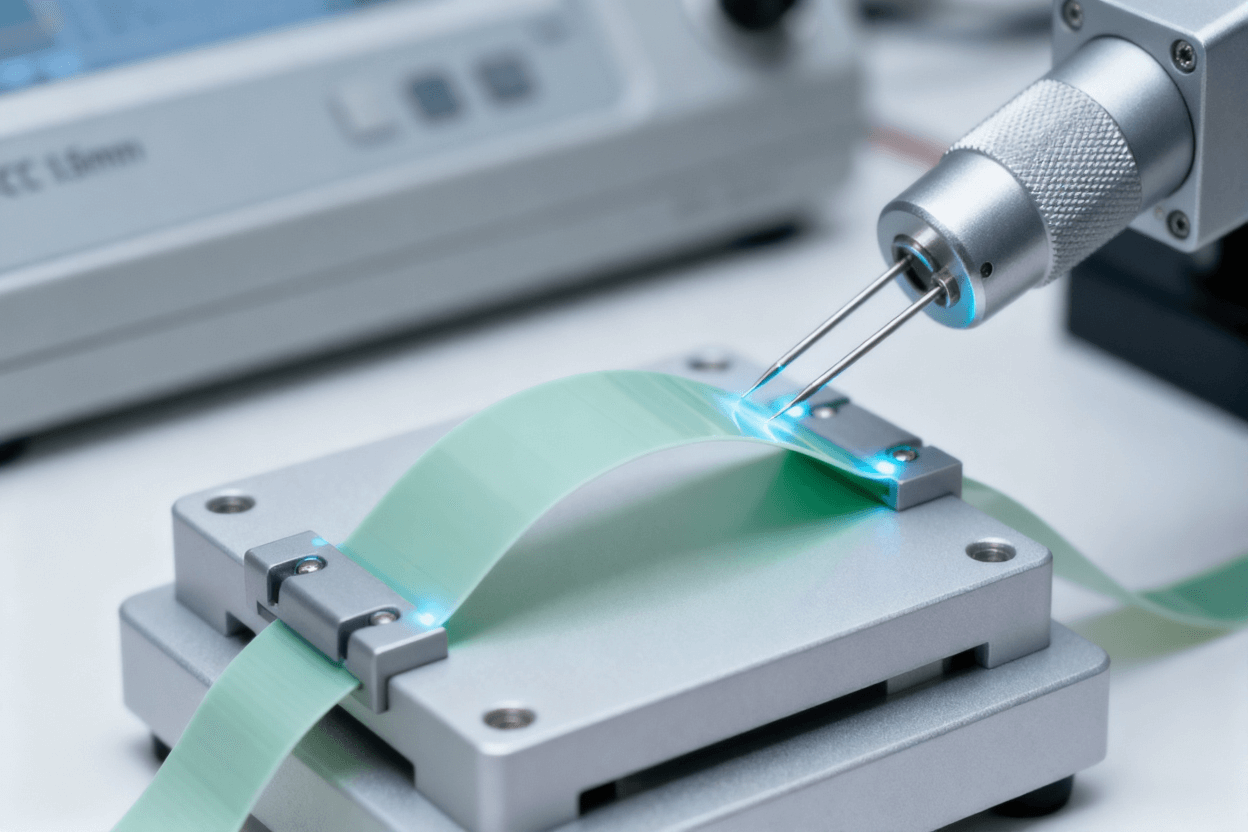

3. 柔性 LTCC 材料突破：針對可穿戴設備、柔性電子等新興領域，深南電路開發出柔性 LTCC 生瓷帶，通過調整有機粘結劑（如聚酰亞胺）與陶瓷粉體的比例（質量比 3:7），使生瓷帶的彎曲半徑最小可達 3mm，在 1000 次彎曲測試后，電氣性能衰減率低于 5%。這種柔性材料已用于華為智能手表的心率監測模塊，實現設備形態的輕薄化設計。
（二）核心工藝的智能化升級
1. 激光打孔與填充工藝：傳統機械打孔精度低（最小孔徑 100μm），難以滿足高密度集成需求。國內企業引入紫外飛秒激光打孔設備，實現最小 30μm 孔徑的加工，位置精度控制在 ±5μm 以?xún)?nèi)。配合觸變金漿填充技術，通孔填充率達 99.9%，層間連接電阻降低至 5mΩ 以下，解決了多層 LTCC 基板的信號傳輸瓶頸。

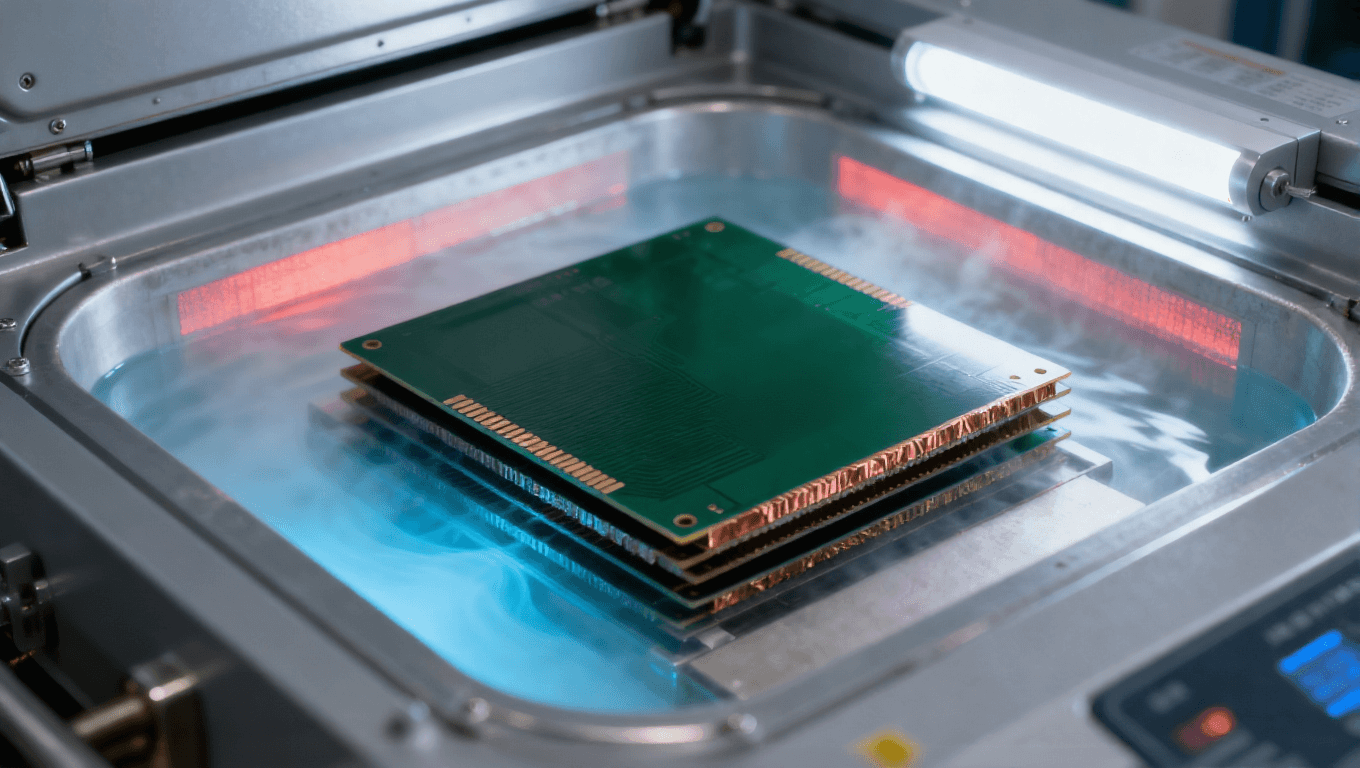

2. 氣氛燒結爐的精準控溫：共燒過程中，氧氣分壓對金屬導體的性能影響顯著。最新一代氣氛燒結爐采用分區控溫技術，可實現升溫速率（1-20℃/min）的精準調節，并通過氧氣傳感器實時監測爐內氣氛，針對銅漿燒結需求，將氧氣分壓控制在 10??Pa 以下，避免銅導體氧化。該設備使 LTCC 基板的燒結良率從 85% 提升至 95%。
3. 數字孿生工藝仿真：三環集團引入數字孿生技術，構建 LTCC 燒結過程的虛擬仿真模型，通過模擬溫度場、應力場分布，優化燒結曲線。在車規級 LTCC 基板生產中，仿真技術使燒結時間縮短 20%，基板翹曲度控制在 0.1mm/m 以?xún)?nèi)，滿足汽車電子的嚴苛可靠性要求。
三、LTCC 技術的跨領域應用：從通信到航空航天
LTCC 技術憑借其優異的綜合性能，已在多個高端領域?qū)崿F(xiàn)規模化應用，不同領域的需求差異推動了技術的差異化發展。
（一）5G/6G 通信領域：高頻射頻模塊的核心載體
在 5G 宏基站中，LTCC 基板主要用于毫米波濾波器、功率放大器等射頻模塊。數據顯示，單座 5G 宏基站需 LTCC 器件約 120 個，2024 年全球 5G 通信領域 LTCC 市場規模達 15.6 億美元，占總市場的 55%。中國移動在其 5G 二期工程中，采用 16 層 LTCC 基板的濾波器，使基站覆蓋半徑提升 25%，同時能耗降低 18%。
面向 6G 太赫茲通信研發，LTCC 技術正朝著更低介電損耗方向發展。電子科技大學研發的太赫茲 LTCC 基板，在 140GHz 頻段的介電損耗僅 0.003，已用于 6G 原型機的信號傳輸模塊，為 2030 年 6G 商用奠定基礎。
（二）新能源汽車領域：車規級可靠性的關鍵保障
在新能源汽車中，LTCC 基板主要應用于車載雷達、BMS、OBC（車載充電機）三大核心部件。車規級 LTCC 基板需通過 IATF16949 認證及 AEC-Q200 可靠性測試（如 1000 次溫度循環、1000 小時濕熱測試）。2024 年，全球車規級 LTCC 市場規模達 8.2 億美元，同比增長 30%。
特斯拉 Model 3 的車載雷達采用 12 層 LTCC 基板，集成了天線陣列與信號處理電路，探測距離達 300 米，角度分辨率 0.3 度，較傳統PCB 基板方案，雷達體積縮減 40%，抗干擾能力提升 50%。比亞迪在其海豹車型的 BMS 中采用 LTCC 基板，實現電池電壓的高精度采集（誤差 ±0.5mV），確保電池安全運行。
（三）航空航天領域：極端環境下的穩定選擇
在航空航天領域，LTCC 基板因耐極端環境、長壽命等特性，成為星載電子、機載設備的首選。中國航天科技集團在北斗三號衛星的星載導航模塊中，采用抗輻射 LTCC 基板，集成了導航信號處理電路，在太空強輻射環境下（總劑量 100krad），模塊工作壽命達 10 年以上，較PCB 基板方案提升 2 倍。
在軍機電子設備中，LTCC 基板用于雷達信號處理單元，可承受 - 55℃至 125℃的溫度波動，且振動加速度達 20g 時仍保持性能穩定，滿足軍機惡劣的工作環境要求。
四、LTCC 行業發展現狀與未來趨勢
（一）全球市場格局：中國企業加速突圍
2025年，全球 LTCC 市場規模達 28.4 億美元，其中亞太地區占比 52%，中國市場規模達 9.6 億美元，同比增長 28%。長期以來，日本京瓷、村田占據全球高端 LTCC 市場 60% 以上份額，但近年來中國企業通過技術突破，在中高端市場的份額從 2020 年的 15% 提升至 2024 年的 32%。
（二）未來技術發展的方向
1. 更高集成度的 3D 封裝：通過硅通孔（TSV）與 LTCC 的協同設計，實現芯片與基板的三維堆疊，集成密度較傳統 2D 封裝提升 3 倍。預計 2026 年，3D 集成 LTCC 產品將在量子計算、高端服務器領域?qū)崿F(xiàn)商用。
2. 更低成本的規模化生產：通過大尺寸生瓷帶（600mm×600mm）制備技術，降低單位面積成本；采用自動化生產線，將生產周期從 72 小時縮短至 48 小時，預計 2025 年，LTCC 基板成本將較 2024 年降低 15%。
3. 多功能復合材料：開發兼具導熱、抗輻射、自修復功能的 LTCC 材料，如在陶瓷粉體中摻入石墨烯，使熱導率提升至 15W/mK，滿足大功率半導體器件的散熱需求；添加形狀記憶合金顆粒，實現基板微小裂紋的自修復。
4. 與 AI 的深度融合：利用 AI 算法優化 LTCC 工藝參數，如通過機器學習預測燒結過程中的翹曲度，動態調整溫度曲線；在質量檢測環節，采用 AI 視覺識別技術，將缺陷檢測率提升至 99.9%，檢測效率提升 3 倍。
