一、引言：傳感與電路的融合革命

在物聯網、智能制造與智能終端的爆發式增長驅動下，傳統分立傳感器與 PCB 板的組裝模式已難以滿足設備對微型化、低功耗、高可靠性的需求。PCB 集成傳感器技術通過將 MEMS（微機電系統）、光學、溫度等傳感元件與 PCB 電路深度融合，實現了 "感知 - 處理 - 傳輸" 一體化設計，成為智能硬件升級的核心支撐。據 QYResearch 數據顯示，2025 年全球傳感器 PCB 市場銷售額已達 7329 百萬美元，預計 2031 年將突破 10634 百萬美元，年復合增長率保持 6.40%，這一增長背后正是集成技術的持續突破。本文將從技術架構、工藝難點、應用實踐與發展趨勢四大維度，全面解析 PCB 集成傳感器的核心價值與實現路徑。

二、PCB 集成傳感器的核心技術架構

PCB 集成傳感器并非簡單的元件貼裝，而是通過結構化設計實現傳感功能與電路系統的有機統一，其技術架構根據傳感類型與應用場景呈現多元化特征。

（一）MEMS 傳感器嵌入式架構

基于 MEMS 技術的嵌入式集成是當前主流方案，通過層壓嵌入技術將微米級傳感結構直接集成于 PCB 內部，形成四層核心架構：

1. 傳感層：集成 MEMS 加速度計、陀螺儀、壓力傳感器等核心元件，需在 PCB 內部預留精密微腔結構保障力學特性，通常采用激光微加工技術實現 ±5μm 精度的腔體刻蝕。

2. 信號調理層：包含前置放大、濾波等模擬電路，針對 MEMS 器件的微伏級信號進行預處理，采用低噪聲運算放大器（如 ADI AD8232）將信號信噪比提升至 60dB 以上。

3. 數據處理層：嵌入 MCU 或 DSP 處理單元，如基于 ARM Cortex-M4 內核的微控制器，實現傳感數據的實時運算與校準。

4. 通信接口層：集成 SPI、I2C 等標準接口，支持傳感數據的高速傳輸，部分高端方案還會集成藍牙 BLE 5.3 或 Wi-Fi 6 無線模塊。

這種架構的核心優勢在于體積縮減 40% 以上，同時通過縮短信號路徑將檢測精度提升 15dB，在工業振動監測等場景中表現尤為突出。

（二）光學傳感器集成架構

光學傳感器與 PCB 的融合需解決光路設計與信號干擾雙重難題，其架構設計重點關注三點：

? 基材選型：高頻場景優先采用羅杰斯 RO4350B 等低介電損耗材料（Df=0.0035），降低信號衰減；成本敏感場景可選用改良型 FR-4，通過布線優化補償 dielectric loss 影響。

? 層疊設計：高像素圖像傳感器采用 8 層以上 HDI 結構，通過盲埋孔交錯布局減少過孔占用面積 60%，支持 01005 超小型元件集成。

? 光路隔離：在 CMOS 圖像傳感器區域采用階梯式層壓工藝，預留光學窗口并設計遮光屏蔽層，避免雜光干擾。

某旗艦手機的 4800 萬像素主攝方案中，通過該架構實現了傳感器 PCB 厚度從 1.2mm 降至 0.7mm，成功兼容 7mm 超薄機身設計。

（三）溫度傳感器貼片式架構

貼片式溫度傳感器采用表面貼裝與 PCB 一體化設計，架構核心在于熱響應速度與安裝靈活性：

? 元件選型：根據精度需求選擇 NTC 熱敏電阻（響應時間 < 10ms）、RTD 鉑電阻（線性度 ±0.1%）或 CMOS 集成傳感器（支持 I2C 數字輸出）。

? 布局設計：采用正反面立體布局，將傳感器緊貼發熱元件（如 CPU、電源模塊），通過埋孔實現信號互聯。

? 防護設計：工業場景采用 IP67 防護涂層，醫療場景則選用生物兼容性材料，符合 ISO 13485 認證標準。

三、關鍵設計與工藝突破

PCB 集成傳感器的性能落地依賴于設計優化與工藝創新的協同，其中薄型化、熱管理、抗干擾三大技術方向最為關鍵。

（一）薄型化集成工藝

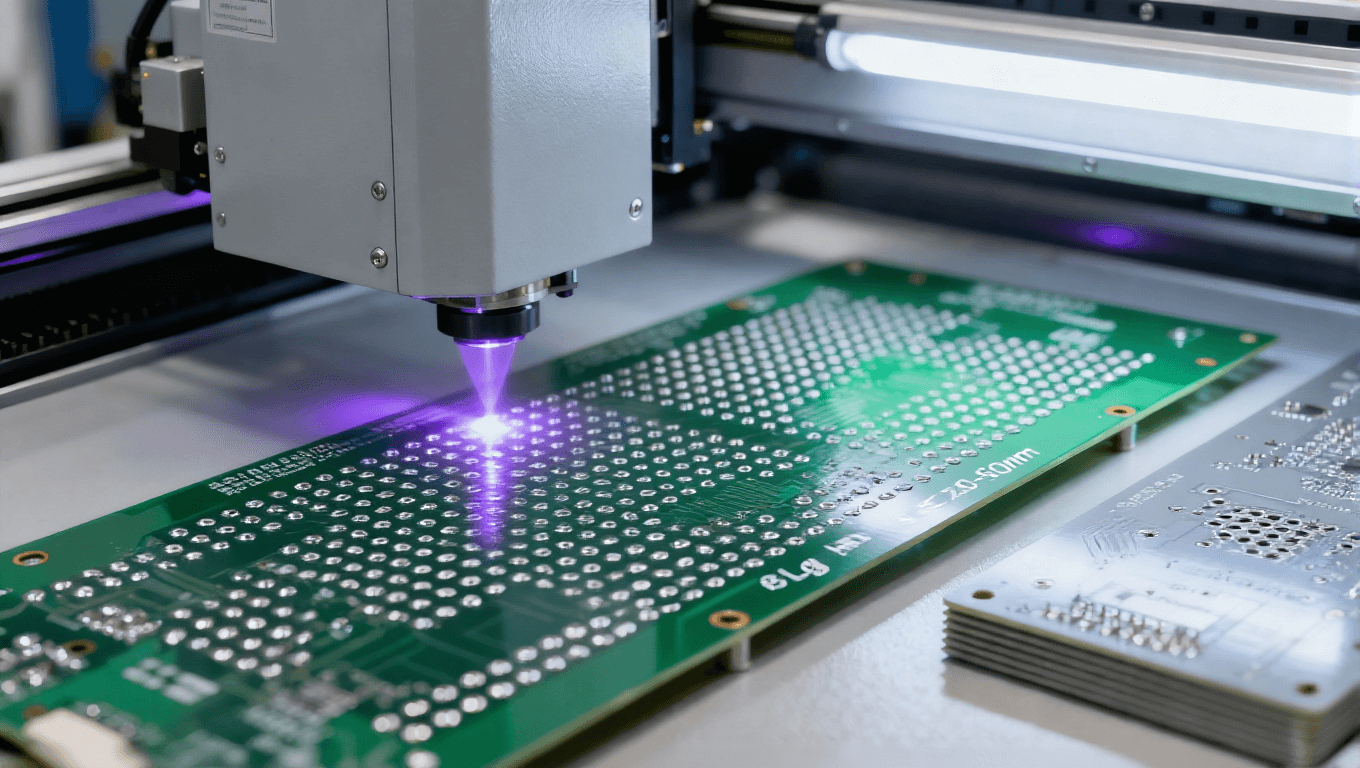

在消費電子等對尺寸敏感的領域，薄型化是核心訴求。8 層 2 階 HDI 工藝成為主流解決方案，其關鍵技術參數包括：

? 基板厚度控制：采用超薄介質層（20μm-50μm），實現總厚度≤0.8mm 的 8 層 PCB 設計。

? 微過孔技術：盲孔孔徑 0.1mm（連接表層與內層）、埋孔孔徑 0.15mm（連接內層與內層），過孔密度可達 200 個 /cm2。

? 元件集成：支持 WLCSP 封裝芯片（最小封裝 4mm×4mm）與 01005 超小型阻容元件（0.4mm×0.2mm），元件占用面積減少 70%。

捷配推出的消費級解決方案通過該工藝，在 40mm×30mm 的 PCB 上成功集成傳感器驅動、OIS 控制與 ISP 電路，同時保障電池容量恢復至原設計的 98%。

（二）熱管理系統設計

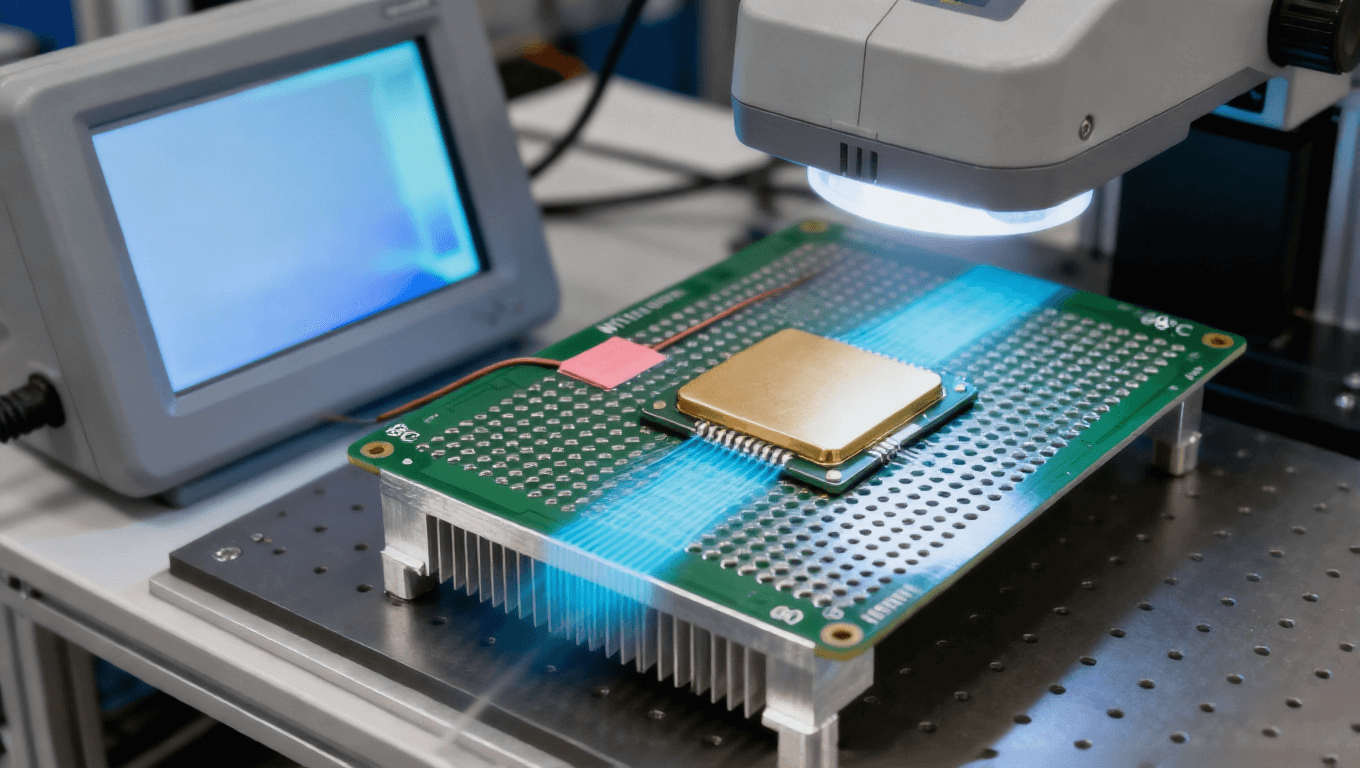

傳感器對溫度漂移極為敏感，例如 MEMS 加速度計的溫漂誤差可達 0.1mg/℃，需通過多維設計實現熱控制：

1. 材料優化：選用高 Tg（210℃）FR4 基材與鋁基導熱層（熱擴散系數 1.2W/(m?K)），極端場景采用 AlN 陶瓷基板（導熱率 180W/m?K）。

2. 結構設計：在發熱元件下方布置孔徑 0.3mm、間距 1mm 的微型散熱過孔陣列，內壁鍍銅 30μm 增強導熱性，配合背面銅箔散熱網格實現熱量快速傳導。

3. 電路優化：采用低功耗電源管理芯片（如 TI TPS65983，效率≥90%），將傳感器功耗從 800mW 降至 500mW 以下，從源頭減少發熱。

在 4800 萬像素圖像傳感器應用中，該方案使芯片溫度從 60℃降至 48℃，徹底解決了 "降頻鎖幀" 問題。

（三）抗干擾與信號完整性保障

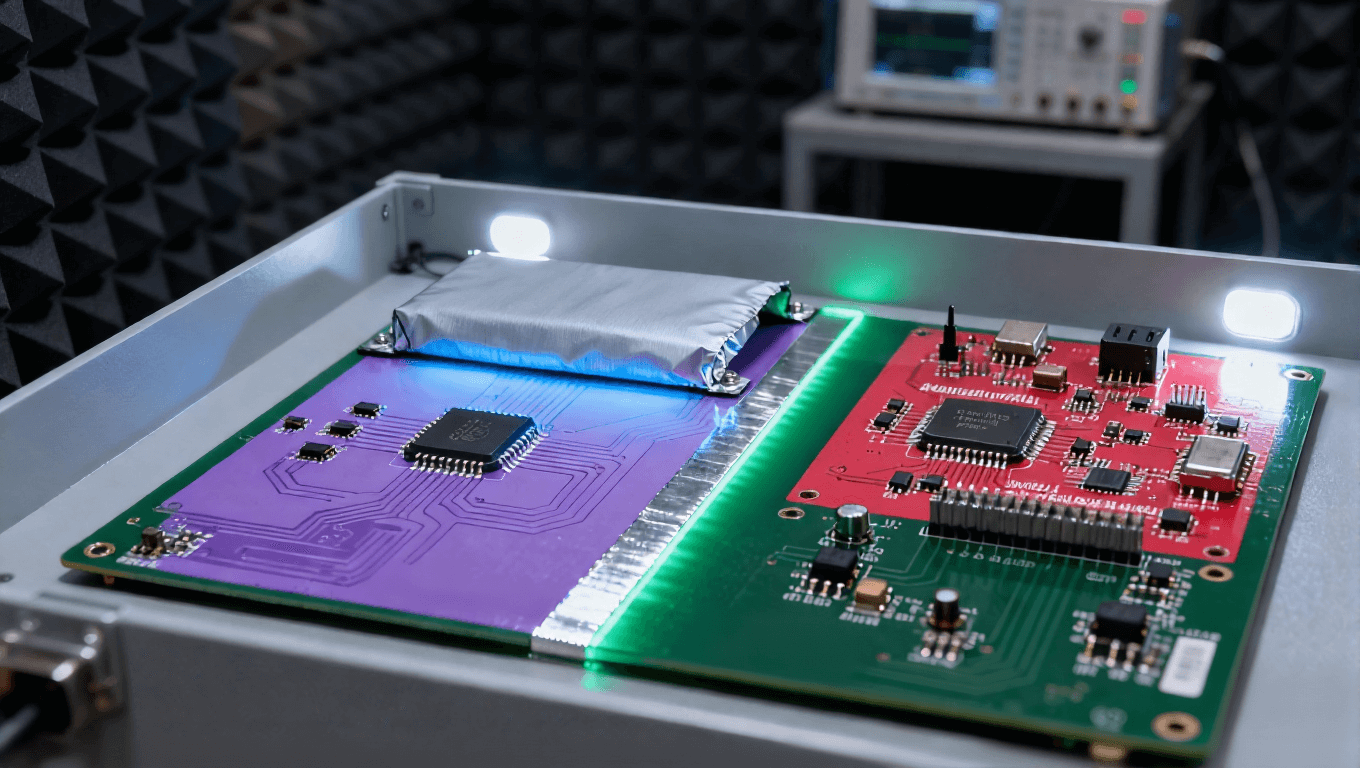

傳感器信號多為微伏級微弱信號，極易受電磁干擾影響，需通過設計與工藝雙重手段實現防護：

? 分區隔離：將 PCB 劃分為 "敏感信號區" 與 "干擾源區"，采用寬度≥2mm 的接地隔離帶分隔，信號線路與無線天線間距≥5mm。

? 屏蔽設計：關鍵模塊添加 0.1mm 鋁箔屏蔽罩，接地電阻≤50mΩ，Wi-Fi 干擾抑制率≥90%；敏感信號線采用差分對布線（阻抗 50Ω±3%），串聯磁珠濾波。

? 接地優化：采用多層接地策略，模擬地與數字地在 ADC 處單點連接，避免地環流干擾。

某 APDS-9930 光傳感器模塊通過該方案，將串擾噪聲從 50mV 降至 8mV 以下，環境光檢測精度提升 30%。

（四）可靠性工藝控制

極端環境下的可靠性是 PCB 集成傳感器的核心挑戰，需通過工藝細節把控實現穩定運行：

? 應力控制：針對 PCB 與 MEMS 芯片的熱膨脹系數（CTE）不匹配問題，設計彈性中間層與應力釋放槽，使機械臂動態運動時 PCB 形變控制在 ±50μm 以內。

? 密封防護：采用真空密封微腔技術與防潮涂層處理，通過 85℃/85% RH 1000 小時濕熱測試，絕緣電阻保持≥10GΩ。

? 焊接工藝：回流焊峰值溫度控制在 250℃-260℃，時間不超過 10 秒，高精度傳感器采用二次低溫焊接避免熱損傷。

四、典型應用場景與實踐案例

PCB 集成傳感器技術已在消費電子、工業機器人、醫療設備等領域實現規模化應用，其技術特性與場景需求形成精準匹配。

（一）消費電子：高像素影像與超薄設計的平衡

旗艦手機的主攝系統是 PCB 集成傳感器的典型應用場景。索尼 IMX890 等 4800 萬像素傳感器需在 7mm 機身內實現高畫質與長續航的平衡，某方案通過三大技術創新實現突破：

1. 薄型化集成：采用 8 層 2 階 HDI 工藝，PCB 厚度從 1.2mm 降至 0.7mm，避免擠壓電池空間。

2. 動態功耗控制：設計 "像素動態切換" 電路，日常使用 1200 萬像素（功耗 200mW），高清模式啟用 4800 萬像素，日均功耗降低 50%。

3. 抗干擾優化：通過接地隔離帶與金屬屏蔽罩設計，將 Wi-Fi 信號對圖像采集的干擾降至最低。

該方案使旗艦手機在保持 7mm 超薄機身的同時，實現 4800 萬像素高清拍攝無降頻，續航延長 2 小時。

（二）工業機器人：多維感知與極端環境適應

協作機器人對力控精度與環境適應性要求極高，PCB 集成傳感器方案通過異構集成實現突破：

? 力控感知：在陶瓷基 PCB 上集成 1024 個 MEMS 壓阻單元，形成觸覺反饋陣列，接觸力控制精度 ±0.5N，碰撞檢測響應 < 2ms。

? 環境感知：采用 RO4350B 高頻基材制作 77GHz 雷達 PCB，實現 150 米最遠探測距離與 0.5° 角度分辨率。

? 可靠性保障：通過 3D 立體支撐設計與彈性體封裝，通過 100Hz-2000Hz、50g 加速度的正弦振動測試，焊點疲勞壽命提升 3 倍。

此類方案已廣泛應用于汽車焊接、電子組裝等協作場景，使機器人作業精度提升至 ±0.01°。

（三）醫療設備：高精度監測與生物兼容

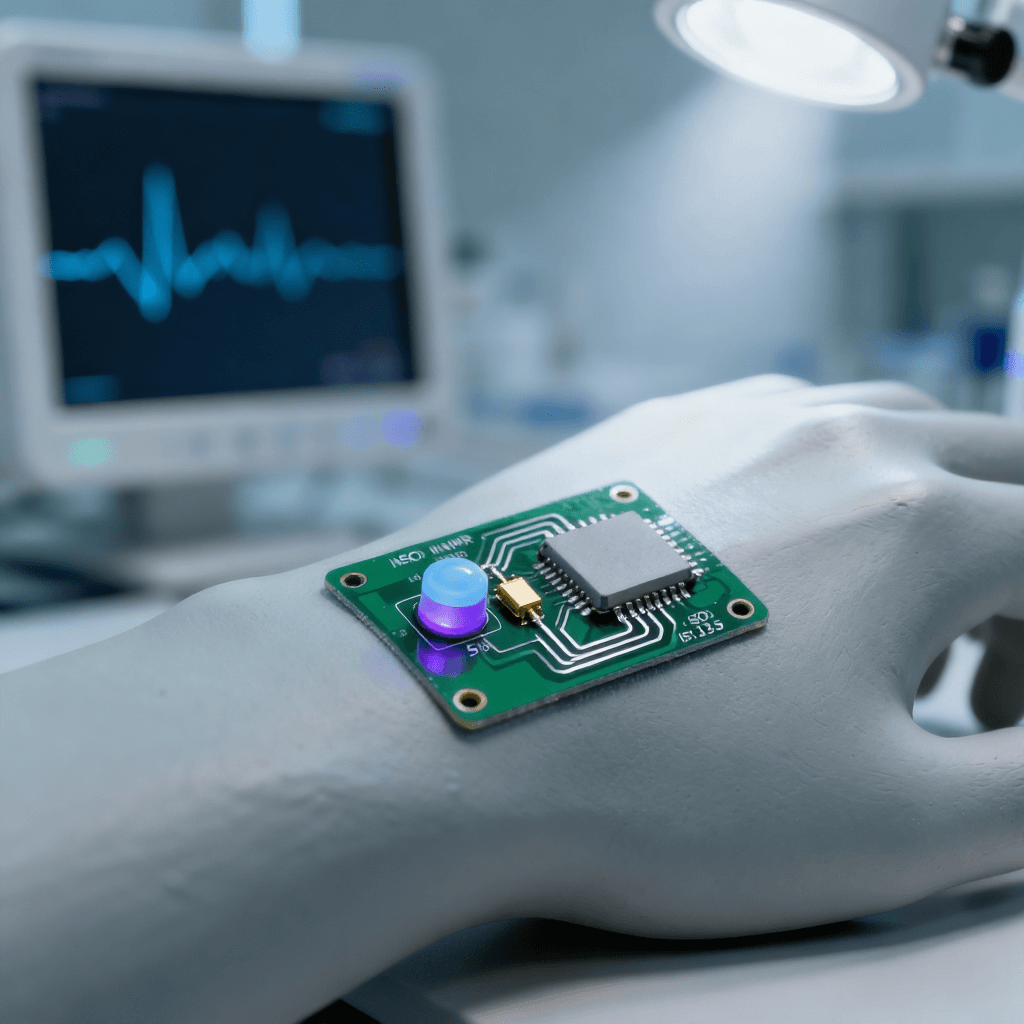

在便攜式醫療設備中，PCB 集成傳感器需滿足精度與安全性雙重要求。某無創血糖監測設備采用以下設計：

? 傳感集成：將光學傳感器與溫度補償傳感器集成于無鹵基材 PCB，通過近紅外光譜分析實現血糖濃度檢測，誤差 < 5%。

? 生物兼容：PCB 表面采用聚酰亞胺涂層處理，符合 ISO 13485 認證，可直接接觸皮膚且耐受酒精消毒。

? 低功耗設計：通過電源管理優化，使設備單次充電可連續監測 72 小時，滿足居家使用需求。

該方案打破了傳統有創檢測的局限，為慢性病管理提供了便捷工具。

五、行業發展趨勢與未來方向

隨著技術迭代與需求升級，PCB 集成傳感器正朝著材料創新、功能融合與智能制造三大方向演進，未來將實現從 "電路載體" 到 "智能感知平臺" 的跨越。

材料體系革新

傳統 FR-4 基材已難以滿足高端場景需求，新型材料成為技術突破的關鍵：

? 高頻低損材料：羅杰斯、生益科技等企業推出的低介電常數材料（Dk<3.0），可進一步降低 5G 場景下的信號衰減。

? 柔性基材：聚酰亞胺柔性基板與 MEMS 傳感器的結合，將拓展可穿戴設備與柔性電子應用，實現彎曲半徑 < 5mm 的穩定傳感。

? 復合材料：碳納米管增強樹脂（CTE<15ppm/℃）與自修復導電聚合物（損傷修復率> 90%），將大幅提升設備可靠性與壽命
