衛星通信高頻板的技術深度解析

 技術文獻     |      2025-10-10 11:13:53    |      ibpcb

衛星通信作為現代通信技術的核心組成部分,廣泛應用于廣播、互聯網接入、軍事通信和應急響應等領域。在衛星通信系統中,高頻板扮演著至關重要的角色,它負責處理高頻信號的傳輸、接收和放大,確保信號在遠距離傳輸中保持穩定和高效。本文將深入探討衛星通信高頻板的技術原理、材料選擇、設計挑戰、制造工藝以及應用前景,幫助讀者全面理解這一關鍵組件。文章內容基于行業知識和原創分析,旨在提供易懂且實用的技術指南。

一、衛星通信高頻板概述

衛星通信高頻板是一種專門設計用于高頻信號處理的印刷電路板(PCB,通常工作在微波頻段,如Ku波段(12-18 GHz)、Ka波段(26.5-40 GHz)甚至更高頻率。這些高頻板在衛星通信系統中用于天線饋電、信號放大和濾波等關鍵功能。由于衛星通信涉及長距離傳輸和惡劣環境條件,高頻板必須滿足低損耗、高穩定性、優異的熱管理能力和抗干擾特性。隨著全球衛星通信市場的快速發展,例如低軌道(LEO)衛星星座(如Starlink)的部署,高頻板的需求日益增長,其技術迭代也推動了整個行業的創新。

高頻板的基本結構包括介電層、導體層和屏蔽層。介電層通常由低介電常數和低損耗的材料構成,以減少信號衰減;導體層則采用高導電性金屬(如銅)來傳輸信號;屏蔽層用于防止電磁干擾(EMI)。在衛星通信中,高頻板不僅需要處理高頻信號,還要適應太空環境中的極端溫度、輻射和振動,因此其設計和制造過程極為復雜。

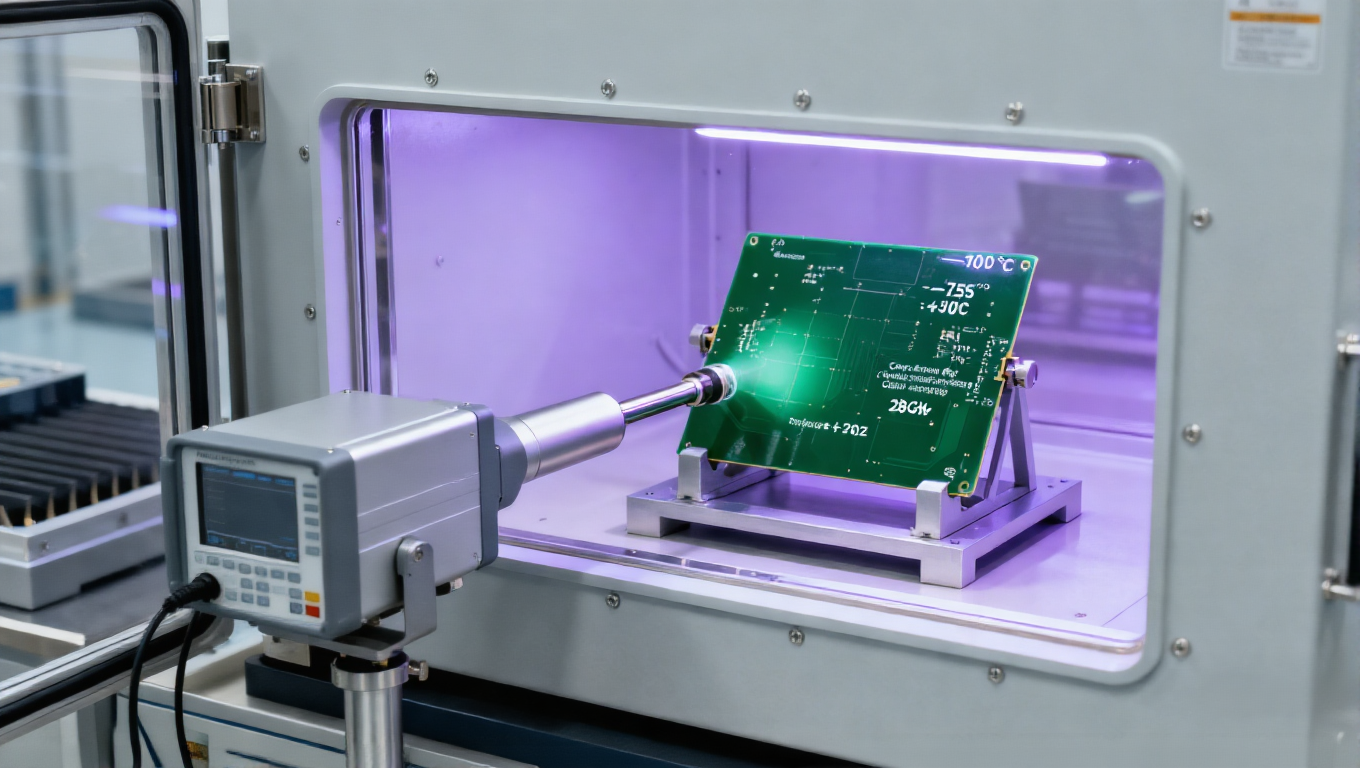

衛星通信高頻板極端環境測試場景,-150℃~+125℃循環 + 介電穩定滿足太空環境要求.png

二、技術原理與關鍵參數

衛星通信高頻板的工作原理基于高頻電磁波在電路板上的傳播特性。高頻信號(通常指頻率高于1 GHz)在傳輸過程中容易受到衰減、反射和串擾的影響,因此高頻板的設計必須優化信號完整性。關鍵參數包括介電常數(Dk)、損耗角正切(Df)、阻抗控制和熱導率。

介電常數(Dk:這表示材料在電場中的儲能能力。對于高頻板,低介電常數(通常在2.0-4.0之間)可以減少信號延遲和相位失真,提高傳輸效率。常用材料如聚四氟乙烯(PTFE)的Dk值約為2.1,適合高頻應用。

損耗角正切(Df:這衡量材料對信號的損耗程度。低Df值(如小于0.005)意味著信號衰減較小,適用于長距離衛星通信。例如,在Ka波段,高頻板的Df需控制在極低水平,以避免信號質量下降。

阻抗控制:高頻板的阻抗匹配至關重要,以確保信號從源到負載的平穩傳輸。通常,通過精確計算傳輸線寬度和介電層厚度來實現50歐姆或75歐姆的標準阻抗。設計軟件如ADSHFSS常用于模擬和優化阻抗。

熱導率:高頻操作會產生熱量,因此高頻板需要高導熱材料(如金屬基板或陶瓷填充)來散熱,防止過熱導致的性能下降。例如,鋁基板的熱導率可達200 W/m·K,適用于高功率衛星應用。

在實際應用中,高頻板還涉及多層層壓技術,以集成多個功能模塊,如功率放大器和濾波器。信號完整性分析是設計過程中的核心,工程師需通過仿真工具預測和解決反射、串擾等問題。例如,在衛星地面站中,高頻板用于處理上行和下行信號,其性能直接影響通信帶寬和誤碼率。

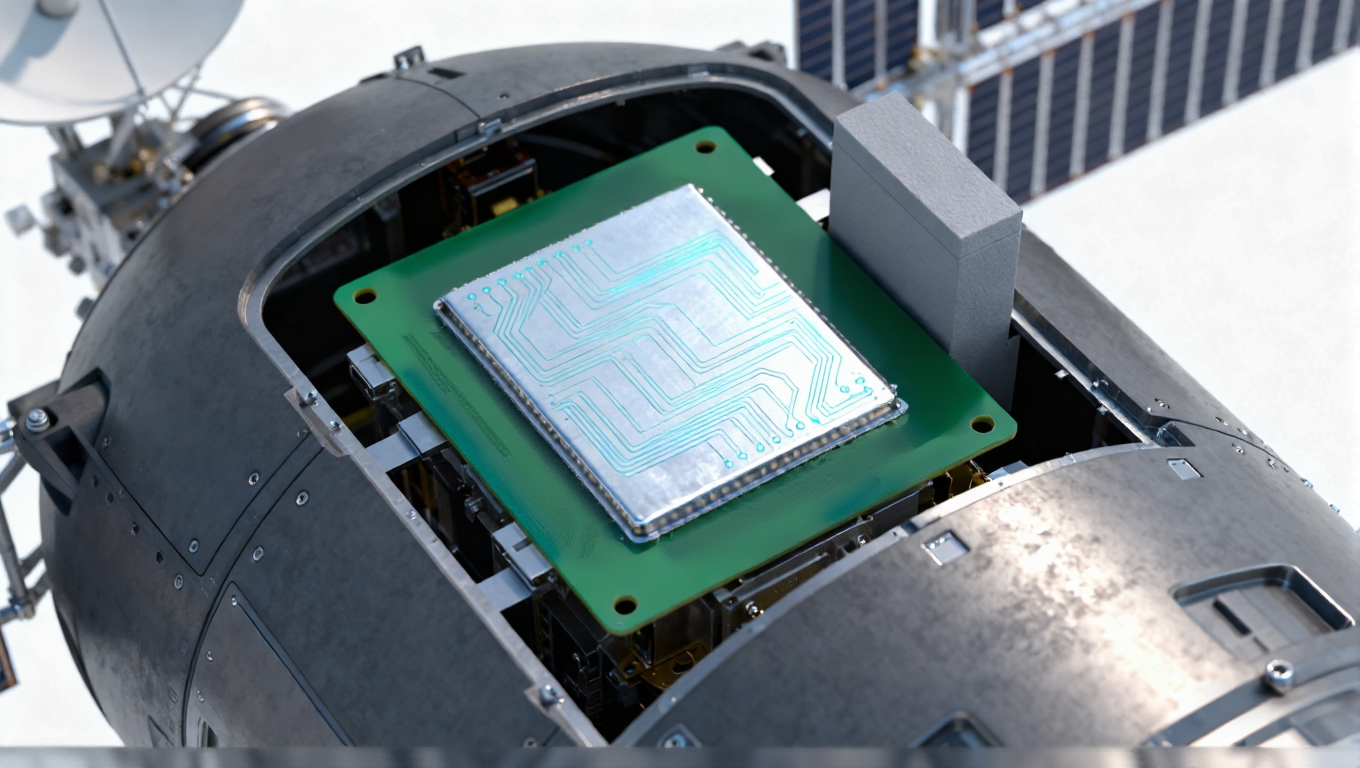

低軌衛星相控陣天線高頻板場景,RO3003+FR4 混壓 + 0.1mm 盲孔提升天線效率至 68%.png

三、材料選擇與性能比較

材料選擇是衛星通信高頻板設計的核心環節,直接影響其高頻性能和可靠性。常用材料包括聚合物基材、陶瓷填充材料和復合介質材料。以下是幾種主流材料的詳細比較:

聚四氟乙烯(PTFEPTFE是一種常見的高頻板材料,以其低介電常數(約2.1)和低損耗角正切(約0.0002)著稱。它適用于高頻應用,如衛星天線和雷達系統。然而,PTFE的機械強度較低,且加工難度大,需要特殊工藝(如等離子處理)來改善附著力。成本較高,但它在高頻段的性能優勢使其在高端衛星通信中廣泛應用。

陶瓷填充材料:這類材料(如RO4000系列)結合了陶瓷的高導熱性和聚合物的易加工性。介電常數通常在3.0-4.0之間,損耗角正切較低(約0.002),且熱穩定性好,適合太空環境中的溫度波動。缺點是脆性較高,可能影響長期可靠性。

液晶聚合物(LCPLCP是一種新興的高頻材料,具有優異的柔韌性和低吸濕性,介電常數約2.9,損耗角正切約0.002。它適用于高頻柔性電路板,在衛星移動通信中表現出色。但LCP的成本較高,且制造工藝復雜。

環氧樹脂基材:傳統FR-4材料成本低,但介電常數高(約4.5)且損耗大,不適用于高頻應用。改進型環氧樹脂(如高頻FR-4)可用于中低頻率衛星通信,但性能有限。

在選擇材料時,工程師需權衡性能、成本和環境適應性。例如,在LEO衛星中,高頻板可能暴露于極端溫度和輻射下,因此材料需通過嚴格的可靠性測試,如熱循環測試和輻射耐受性評估。此外,表面處理工藝(如化學鍍金或沉銀)也影響高頻板的耐腐蝕性和信號傳輸質量。

四、設計挑戰與解決方案

設計衛星通信高頻板面臨多重挑戰,包括信號完整性、熱管理、尺寸限制和環境影響。以下是一些常見問題及解決方案:

信號完整性挑戰:高頻信號容易產生反射、串擾和衰減。反射主要由阻抗不匹配引起,而串擾則源于相鄰傳輸線的耦合。解決方案包括使用仿真工具進行布局優化,例如通過添加匹配電阻或采用差分信號對來減少反射。在多層板設計中,接地層和屏蔽層可以有效隔離信號,降低串擾。例如,在衛星通信系統中,高頻板通常采用帶狀線或微帶線結構,以控制電磁場分布。

熱管理問題:高頻操作會產生大量熱量,可能導致組件失效。解決方案包括使用高導熱材料(如鋁基板)和熱通孔設計,以增強散熱。在功率放大器模塊中,散熱片和風扇可能被集成到高頻板中。熱仿真軟件(如ANSYS)可用于預測熱點并優化布局。

尺寸和重量限制:衛星應用對高頻板的尺寸和重量有嚴格要求,以節省發射成本。解決方案包括采用高密度互連(HDI)技術和嵌入式組件,以減小板面積。例如,通過激光鉆孔和微孔技術,可以實現更精細的線路布局,同時保持高性能。

環境適應性:太空環境中的輻射、真空和溫度波動可能損壞高頻板。解決方案包括使用輻射硬化材料和防護涂層,以及進行嚴格的環境測試。例如,在制造過程中,高頻板需通過熱真空測試和振動測試,以確保其在軌道上的長期穩定性。

設計過程中,團隊協作至關重要。射頻工程師、機械工程師和制造專家需共同參與,從概念到原型進行迭代優化。實際案例顯示,例如在OneWeb衛星系統中,高頻板通過集成化設計實現了小尺寸和高可靠性,支持了全球互聯網覆蓋。

五、制造工藝與質量控制

衛星通信高頻板的制造工藝涉及多個精密步驟,包括材料準備、圖形轉移、蝕刻、層壓、鉆孔、表面處理和測試。每個步驟都需嚴格控制,以確保高頻性能。

材料準備:首先,選擇合適的高頻基材,并進行預處理,如清潔和干燥,以去除污染物。材料切割需精確,以避免尺寸誤差。

圖形轉移:通過光刻技術將電路圖案轉移到基材上。這包括涂覆光刻膠、曝光和顯影。對于高頻板,圖形轉移需高精度,以保持阻抗一致性。激光直接成像(LDI)技術常用于提高分辨率。

蝕刻:使用化學蝕刻去除多余銅層,形成電路圖案。蝕刻過程需控制蝕刻速率和均勻性,以避免過蝕刻或側蝕,影響信號傳輸。酸性蝕刻液(如氯化鐵)是常用選擇。

層壓:對于多層高頻板,層壓過程將多個介電層和導體層壓合在一起。熱壓工藝用于確保層間粘結牢固,同時控制介電常數的一致性。真空層壓可減少氣泡,提高可靠性。

鉆孔:鉆孔用于創建通孔和盲孔,實現層間互連。高頻板通常采用激光鉆孔,因為它精度高、損傷小。鉆孔后,需進行去鉆污和金屬化處理,以形成導電通路。

表面處理:表面處理可提高高頻板的耐腐蝕性和焊接性能。常用方法包括化學鍍鎳金(ENIG)或沉銀,這些處理能減少表面氧化,確保高頻信號的低損耗傳輸。

測試與質量控制:制造完成后,高頻板需經過一系列測試,包括高頻性能測試(如矢量網絡分析儀測量S參數)、環境可靠性測試(如熱循環和振動測試)和視覺檢查。統計過程控制(SPC)用于監控生產一致性,確保每塊板子符合衛星通信標準。

整個制造過程強調自動化和數字化,以減少人為誤差。例如,在先進工廠中,物聯網(IoT)傳感器實時監控工藝參數,提高生產效率。質量控制是衛星通信高頻板成功的關鍵,任何缺陷都可能導致系統故障,因此在批量生產前,原型測試必不可少。

六、應用場景

衛星通信高頻板廣泛應用于多個領域,包括衛星地面站、VSAT(甚小孔徑終端)系統、移動通信基站和航空航天設備。在衛星地面站中,高頻板用于信號處理和天線控制,支持高速數據上傳和下載。在VSAT系統中,它實現遠程地區的互聯網接入,例如在海洋或偏遠山區。此外,高頻板在5G非地面網絡(NTN)中扮演重要角色,通過衛星補充地面覆蓋,提升全球連接性。

衛星通信高頻板是衛星通信系統的基石,其技術發展直接影響到全球通信的效率和可靠性。從材料選擇到制造工藝,每個環節都需精細優化,以應對高頻信號的獨特挑戰。隨著衛星通信需求的增長,高頻板技術將繼續演進,集成更多智能和環保元素。對于工程師和行業從業者而言,深入理解高頻板的原理和應用,將有助于推動未來通信技術的突破。本文旨在提供一個全面的技術視角,希望讀者能從中獲益,并在實際工作中應用這些知識。
