深夜的實驗室里，示波器屏幕上跳動的溫度曲線讓資深PCB設計工程師意識到：當儲能系統功率密度突破每平方厘米15W，傳統的熱管理方案正走向失效臨界點。這不是某個理論模型的推演結果，而是2024年國內某百兆瓦級儲能電站BMS板卡批量失效事件的根源。那些看似完美的疊層結構與充足的銅箔余量，在持續充放電循環的熱應力沖擊下，暴露了儲能PCB熱管理設計的深層盲區。
一、儲能PCB熱失控的本質溯源
儲能系統的PCB熱管理遠非簡單的“散熱片+導熱硅脂”組合。在5MWh以上集裝箱式儲能系統中，單臺BMS管理單元需監控數百串電芯，其MCU、AFE芯片、功率MOS管的熱流密度可達常規工業控制板的3-7倍。熱失控的本質是“熱生成-熱傳導-熱耗散”動態平衡的崩潰，而儲能場景的特殊性在于：雙向功率流動、間歇性工作模式、封閉空間熱累積三者疊加形成的非穩態熱沖擊。
某第三方失效分析實驗室數據顯示，儲能PCB的熱失效案例中，43%源于熱循環疲勞導致的焊點開裂，31%來自局部熱點引發的絕緣層碳化，剩余26%則與熱膨脹系數失配造成的銅箔剝離相關。這些數字背后，暴露了許多設計方案仍將儲能PCB視為普通工業板卡的認知偏差。當環境溫度在-30℃至65℃間劇烈波動時，FR-4板材的Z軸熱膨脹系數（約50ppm/℃）與銅箔（17ppm/℃）的差異，會在每個熱循環周期產生0.1%的剪切應變，2000次循環后焊點疲勞壽命即降至初始值的20%以下。
二、熱阻抗拓?fù)洌簭男酒江h(huán)境的傳導路徑重構
傳統熱設計關注單一器件的結溫（Tj），而儲能PCB需要建立系統級熱阻抗模型。完整的熱傳導鏈可分解為：芯片結殼熱阻（Rjc）→導熱界面材料（TIM）熱阻→PCB垂直熱阻（Rz）→平面擴散熱阻→散熱器熱阻→環境熱阻。其中被嚴重低估的是PCB垂直熱阻，它由銅箔層、介質層、絕緣基材串聯構成，其數值往往占總熱阻的35%-50%。

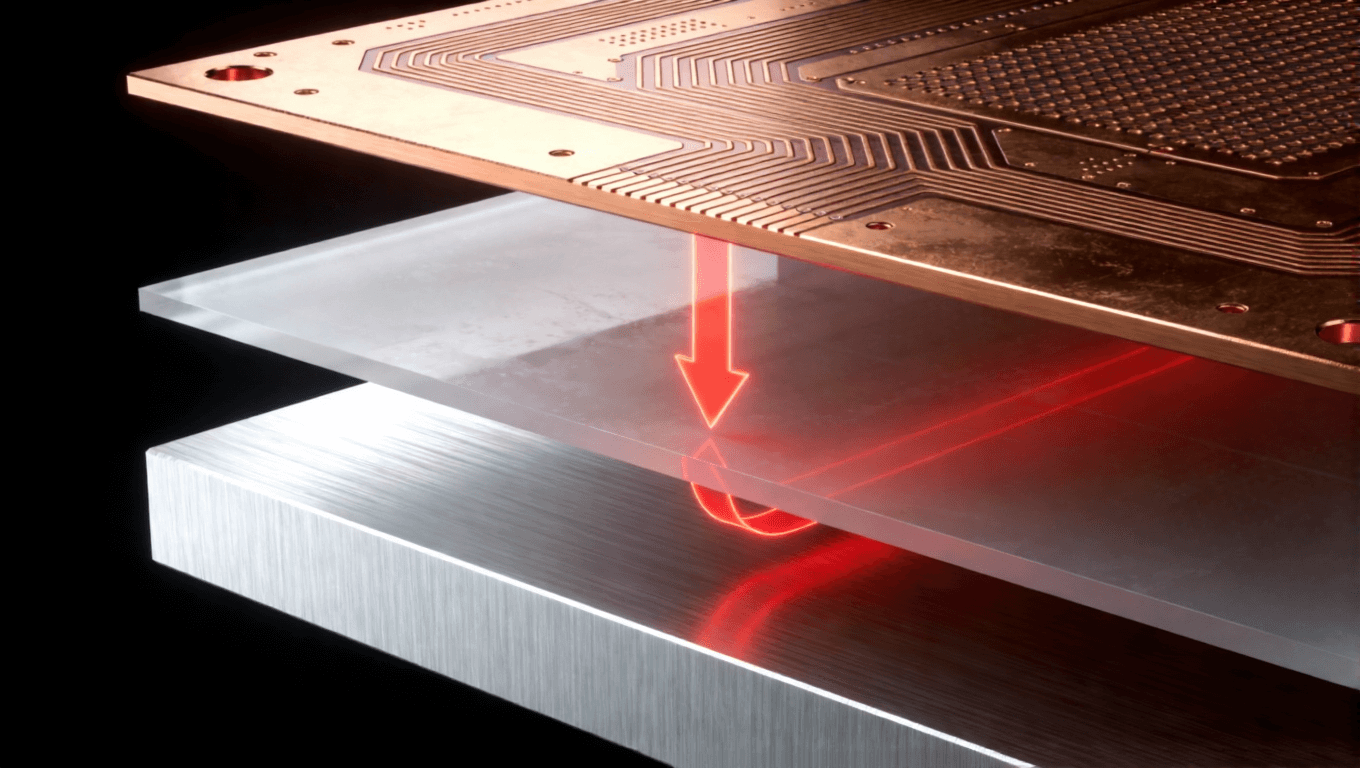

以某型號鋁基板為例，其結構為銅線路層（35μm）+環氧樹脂絕緣層（75μm）+鋁基底（1.5mm）。絕緣層的導熱系數僅1.2W/(m·K)，成為整個熱傳導鏈的瓶頸。通過采用高導熱氮化鋁填充環氧樹脂將絕緣層導熱系數提升至3.5W/(m·K)，同時將其厚度壓縮至50μm，可使整體熱阻下降42%。這要求PCB制造商精確控制流膠量與壓合壓力，避免絕緣層過薄導致的耐壓強度不足。

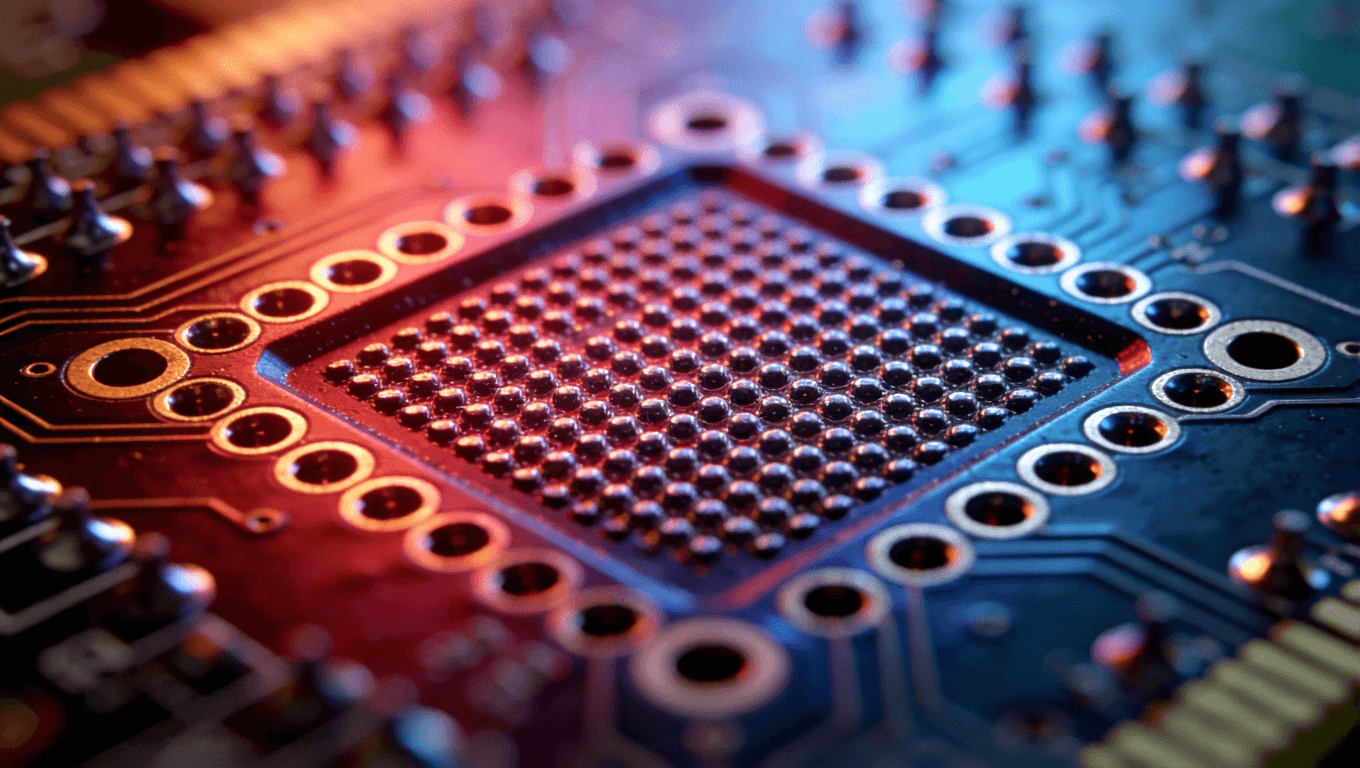

熱過孔陣列設計是打破平面熱阻的關鍵手段。常規設計中，工程師習慣在發熱器件下方均勻布置0.3mm過孔，但熱仿真表明，非對稱布局效果更佳：在芯片中心區域采用0.25mm小孔徑、1.2mm間距密集陣列，邊緣區域則布置0.5mm大孔徑、2.0mm間距稀疏陣列，可在不增加制板成本的前提下，將熱擴散效率提升18%。這種設計利用了熱阻網絡中的非線性效應，小孔徑區域形成低熱阻通道快速導出核心熱量，大孔徑區域則平衡機械強度與導熱需求。
三、主動與被動散熱方案的博弈權衡
儲能系統的密閉性要求使風冷與液冷方案的選擇成為路線之爭。某2MW/4MWh儲能項目中，風冷BMSPCB的溫度標準差達12.3℃，而液冷方案可將該數值控制在3.5℃以內。但液冷帶來的結構復雜性、漏液風險與成本增加（約提升40%），又使其在分布式儲能場景中受限。

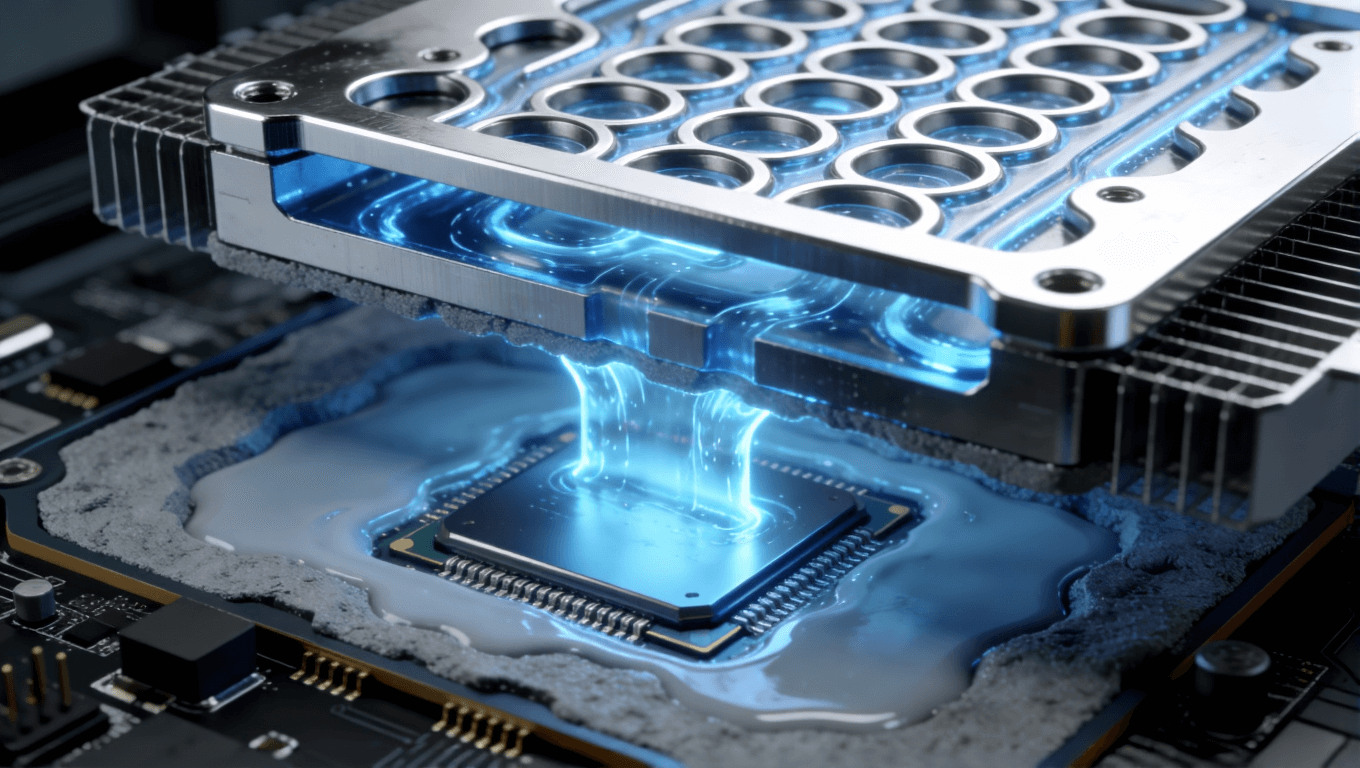

混合散熱架構正在興起：在PCB背面集成微流道冷板，正面發熱器件采用相變導熱材料（PCM）填充。微流道設計需遵循雷諾數Re<2000的層流原則，流道寬度0.8mm、深度1.2mm、間距1.5mm的半圓結構，可在0.5L/min流量下實現350W/(m2·K)的換熱系數。相變材料選用石蠟/石墨烯復合體系，潛熱值≥180J/g，在溫度超限時可吸收2.3kJ熱量，為溫控系統贏得90秒響應時間。這種設計在2024年某工商業儲能產品中成功通過UL9540A熱失控蔓延測試。

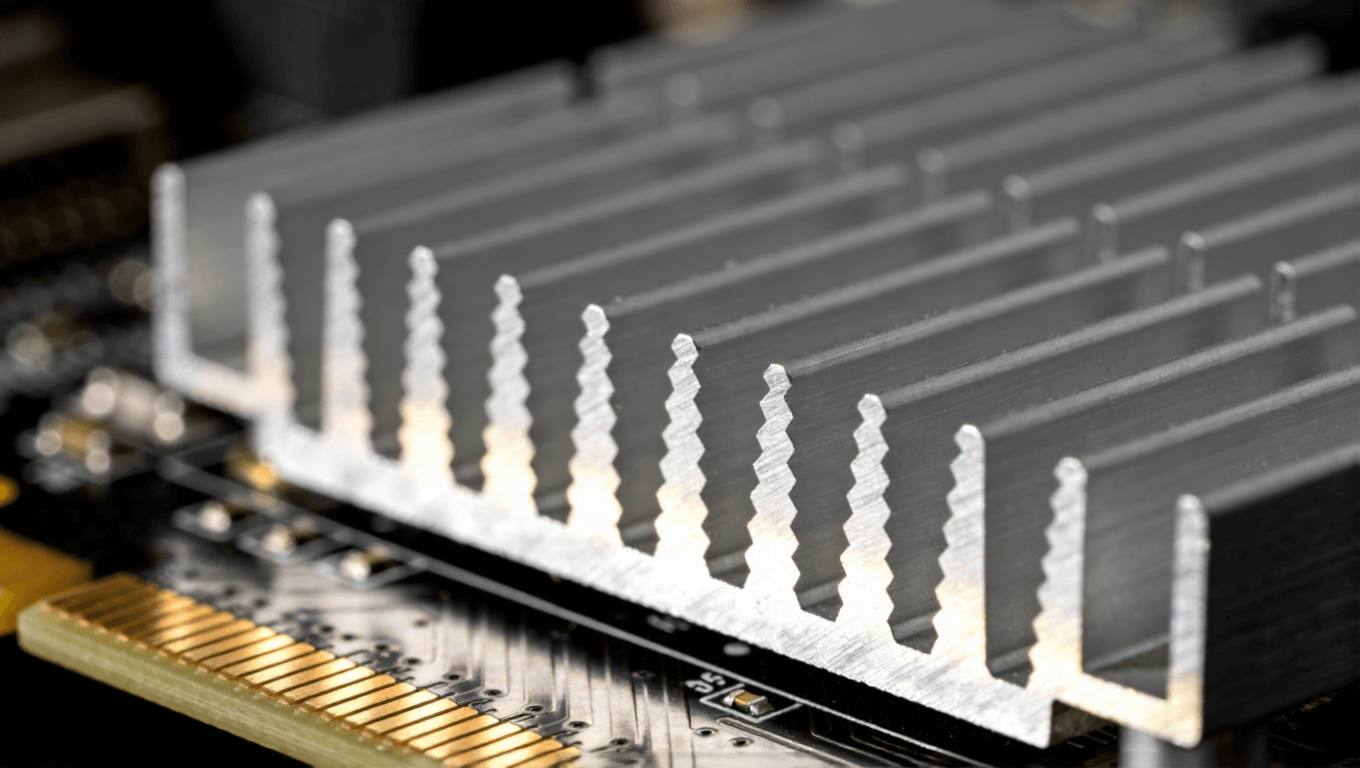

對于成本敏感型項目，增強型風冷方案仍有優化空間。在PCB邊緣設計集成式散熱翼片，與板卡一體化加工成型，翼片高度8mm、厚度0.5mm、間距2.5mm的鋸齒結構，可增加1.8倍對流面積。配合IP65級防水風扇的脈沖調速策略（根據SOC狀態動態調整占空比30%-80%），可使噪聲控制在55dB以下，同時滿足散熱需求。
四、熱仿真驅動的迭代設計范式
依賴經驗公式的時代已經過去。儲能PCB熱管理設計必須嵌入多物理場協同仿真：電-熱耦合（焦耳熱）、熱-力耦合（熱應力）、熱-流耦合（氣流組織）。某BMS主控板仿真項目顯示，當不考慮銅箔走線電流分布時，溫度預測誤差可達±15℃，而采用基于功率映射的精細化熱源模型后，誤差縮小至±2.3℃。
仿真模型的顆粒度決定設計精度。將PCB簡化為均質塊體是常見的錯誤。正確做法是：建立銅箔走線的精確幾何模型，對IC封裝進行DELPHI網絡熱阻等效，對TIM材料施加壓力-厚度非線性曲線。在Fluent中采用k-ε湍流模型，網格數量控制在300萬-500萬，近壁面y+值保持30-100區間，迭代殘差收斂至10??量級。這樣的仿真可在設計階段識別潛在熱點，避免后期改板帶來的25萬元級模具費用損失。

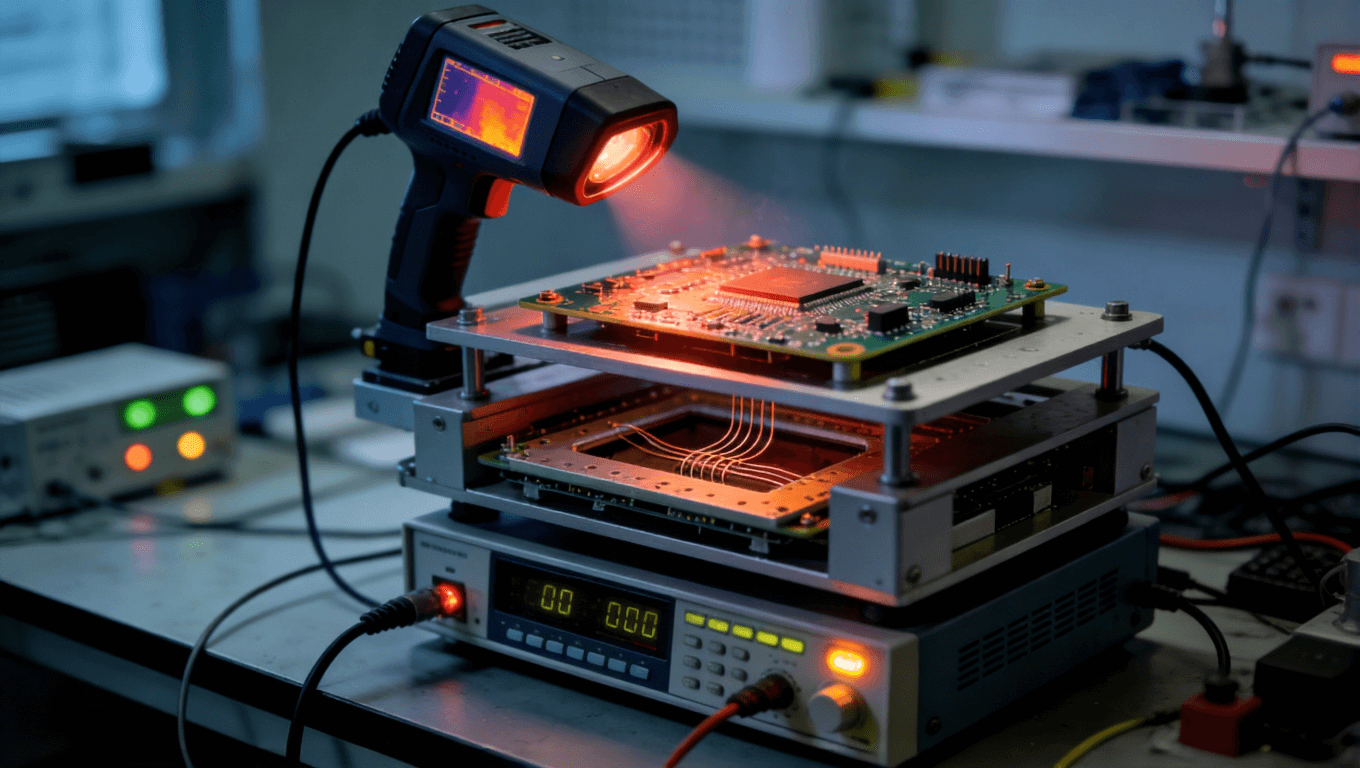

熱測試驗證的“三明治”法則同樣關鍵：頂層采用紅外熱像儀捕捉表面溫度場，中層嵌入熱電偶矩陣（J型，直徑0.2mm）監測關鍵節點，底層通過熱阻測試儀（如T3Ster）測量瞬態熱響應。某驗證案例表明，紅外測溫會因PCB表面發射率不均產生±5℃偏差，必須配合接觸式測量校準。測試數據需導入Minitab進行方差分析，確認溫度分布的Cp值≥1.67，方可判定設計合格。
五、BMS熱管理設計的特殊性考量
電池管理系統（BMS）的PCB熱管理具有雙向熱干擾特征：既要為自身功率器件散熱，又要承受電芯傳遞來的熱量。在液冷儲能系統中，冷卻液帶走電芯熱量的同時，會使BMS安裝面的環境溫度降至15℃以下，而此時MOS管結溫可能高達85℃，70℃的溫差梯度會引發PCB翹曲變形。

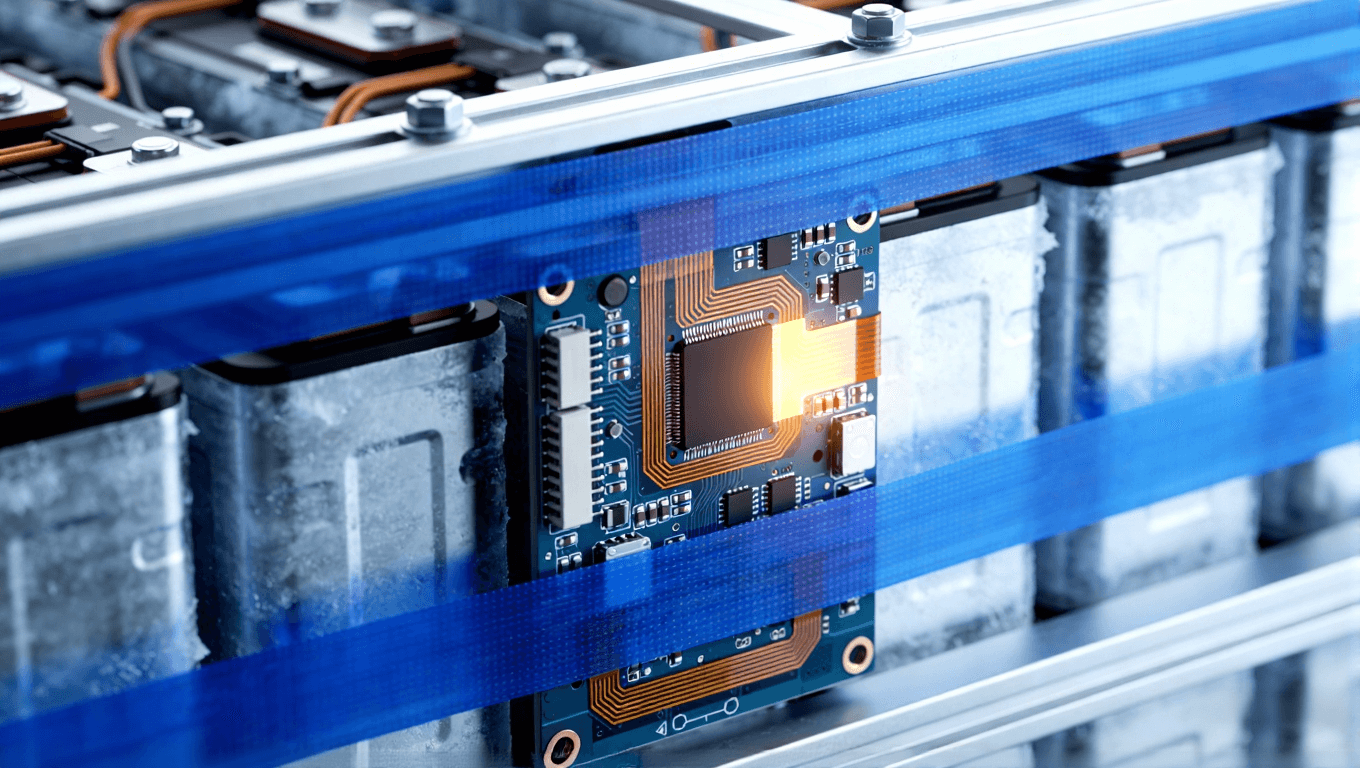

熱隔離設計是解決之道：在BMS與電芯支架間增加聚酰亞胺隔熱墊（導熱系數0.18W/(m·K)，厚度3mm），阻斷熱傳導路徑；同時在PCB背面布置PTC加熱膜，當環境溫度低于-10℃時啟動，防止冷凝水導致的絕緣失效。這種冗余設計使某高寒地區儲能項目的年故障率從8.7%降至0.9%。
AFE采樣芯片的熱穩定性直接影響SOC估算精度。某型號芯片的增益溫度系數為25ppm/℃，當PCB溫度梯度達10℃時，單體電壓采樣誤差可達2mV，導致SOC漂移3%-5%。熱對稱布局策略要求：將AFE芯片置于PCB幾何中心，兩側對稱布置去耦電容與采樣電阻，銅箔鋪銅率差異控制在5%以內，確保芯片結溫波動同步性<0.5℃。
六、前瞻性技術路徑與產業化挑戰

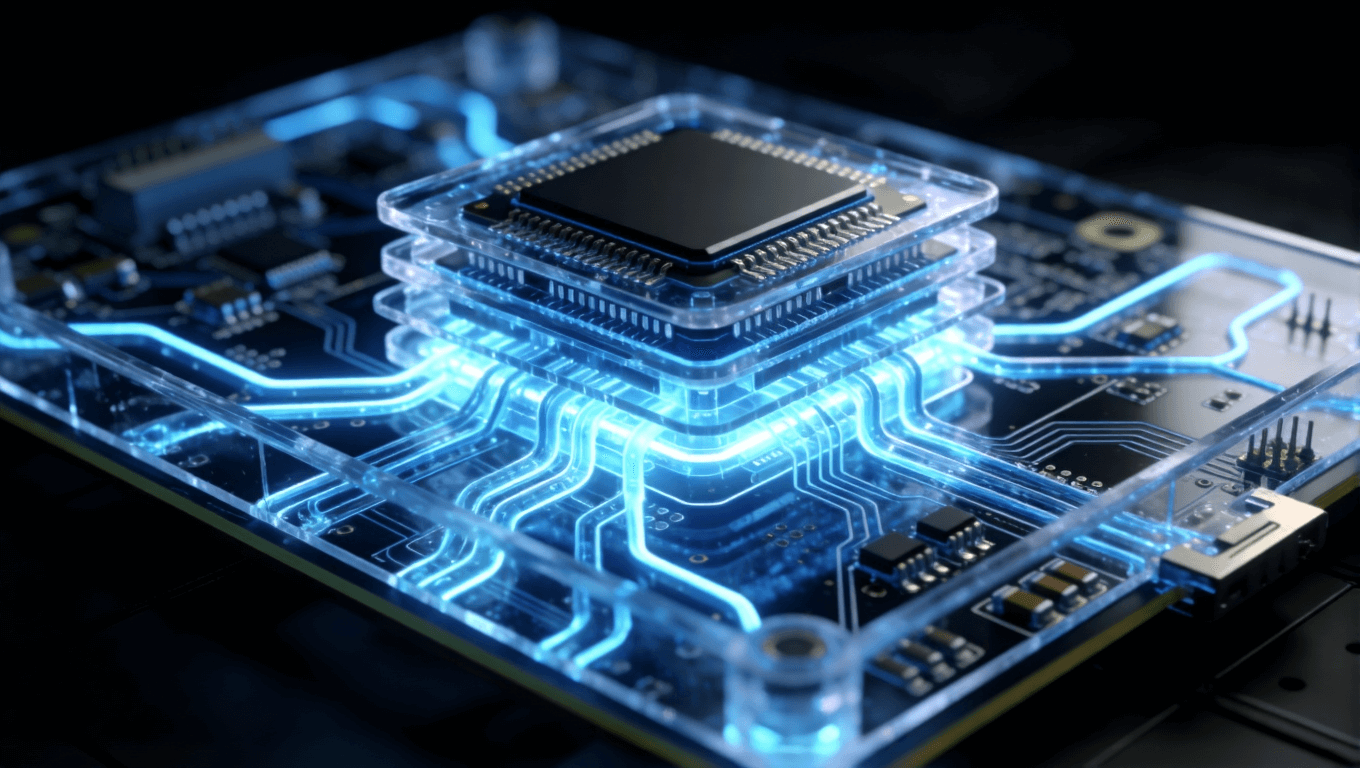

3D封裝與嵌入式冷卻正在重塑設計邊界。將微流體通道直接嵌入PCB疊層，采用激光鉆孔（孔徑50μm）與電鍍填充工藝，形成貫穿板體的冷卻網絡。試驗數據顯示，這種設計可將熱阻降至傳統方案的1/5，但制程良率目前僅65%，成本增加3倍，制約了規模化應用。
智能熱管理芯片的突破更值得期待。ST公司2024年推出的STBCFG系列芯片集成溫度感知-計算-驅動功能，內置神經網絡可根據歷史熱數據預測溫度趨勢，提前50ms調整PWM頻率以抑制熱脈沖。配合PCB上印刷的石墨烯溫度傳感器陣列（精度±0.1℃），可實現像素級熱場監控。
然而產業化仍面臨標準缺失困境。IPC-2221對導熱孔設計僅有定性描述，缺乏量化的熱性能驗收標準；GB/T36276側重電池本體，對BMSPCB熱管理要求模糊。這導致不同廠商的“熱設計裕量”差異巨大，從20%到200%不等，形成劣幣驅逐良幣的行業亂象。
七、從設計到制造的完整閉環
熱管理的有效性最終取決于制造過程控制。鋁基板絕緣層的壓合溫度曲線偏差±5℃，就會導致導熱系數離散性超過15%。采用在線紅外熱像監控與壓合壓力閉環反饋（精度±2%），可將批次一致性提升至95%以上。
可制造性設計（DFM） 中的熱考量常被忽略。例如，過孔設計必須滿足孔徑/板厚比≥1:6，否則沉銅液無法有效交換，導致孔銅導熱性能下降；散熱銅箔邊緣需添加spokes連接，避免蝕刻后翹曲。某量產項目因未在散熱銅箔邊緣設計應力釋放槽，回流焊后平整度超差0.3mm，導致導熱墊片壓縮不均，熱阻增加40%。
出廠熱性能標定應成為必檢項。建立熱阻抗測試治具，在PCB關鍵位置施加熱源（Q=10W），測量穩態溫升，計算Rth=ΔT/Q，偏差超出標稱值10%的板卡判定不合格。這項看似簡單的測試，可攔截85%的制程異常。
八、結語：熱管理設計思維的范式轉移
儲能PCB熱管理不再是輔助性工作，而是與電氣設計、結構強度并列的三大核心支柱。優秀的工程師必須理解：熱是能量的流動，更是信息的載體——溫度分布圖譜直接反映了功率分配的合理性、布局的均衡性與材料的匹配度。當下行業正從“經驗設計+冗余驗證”轉向“仿真驅動+精準控制”，這要求設計流程嵌入熱阻抗預算、熱應力協同分析、熱-電-力多物理場優化等環節。
