一、核心原理：“熱風回流” 與 “錫波浸潤” 的本質不同
焊接的核心是讓焊料熔化后與元器件引腳、PCB 焊盤形成可靠連接，但回流焊與波峰焊實現這一過程的路徑截然不同，堪稱 SMT 工藝中的 “兩種焊接哲學”，其本質差異直接決定了后續工藝適配性與焊接效果。
回流焊的核心邏輯是 “熱風傳導加熱”：先將焊膏（由焊錫粉末、助焊劑等混合而成）通過鋼網精準印刷在 PCB 焊盤上，再通過貼片機將片式、球柵陣列（BGA）等表面貼裝元器件（SMD）精準貼合在焊膏區域。當 PCB 板進入回流焊爐后，將依次經歷四階段溫度循環：預熱區以 3℃/s 以內的升溫速率逐步提升至 150-180℃，讓助焊劑充分活化并去除焊盤、引腳表面的氧化層；恒溫區保持溫度穩定，避免元器件因溫差過大產生熱應力損傷；回流區溫度升至 210-230℃（需嚴格匹配焊膏熔點，無鉛焊膏通常為 217℃），使焊膏完全熔化并充分潤濕焊盤與引腳，形成均勻合金層；冷卻區以 2-4℃/s 的速率快速降溫，讓焊點迅速凝固成型，完成焊接。整個過程如同 “精準烘焙”，依靠熱風的均勻傳導實現焊點的標準化成型，核心特點是 “焊料預先存在，加熱熔化成型”。
波峰焊則遵循 “錫波浸潤” 原理，專為插件式元器件（THD）設計：PCB 板預先按元器件引腳規格鉆孔，插件完成后引腳從焊盤側露出。焊接時，熔化的錫液（無鉛工藝溫度維持在 250-260℃）通過波峰發生器形成穩定的 “層流錫波”，PCB 板以 3-7° 傾斜角度勻速掠過錫波表面，引腳與焊盤在接觸錫波的瞬間被焊料充分浸潤。在此之前，PCB 焊盤側會預先噴涂助焊劑，既去除氧化層又降低焊料表面張力，確保焊料能填滿引腳與孔壁的間隙，形成牢固焊點。多余焊料會隨錫波回流至錫缸循環利用，其核心邏輯是 “焊料實時供給，浸潤成型”，類似 “精準蘸料” 的焊接方式。
兩者最核心的區別在于 “焊料供給與成型邏輯”：回流焊是 “定點定量供給，加熱固化”，波峰焊是 “連續供給，浸潤固化”，這一本質差異直接決定了它們在元器件適配、PCB 設計要求等方面的明確邊界。
二、適用場景：元器件類型與 PCB 設計的雙重適配
焊接工藝的選型核心是 “工藝與產品設計的精準匹配”，回流焊與波峰焊的應用場景邊界，主要由元器件類型、PCB 結構設計兩大因素決定，這也是 PCB 生產中工藝選型的核心依據。
（一）回流焊的核心適用場景
回流焊是表面貼裝技術（SMT）的核心焊接工藝，其適配性集中在以下三類場景：

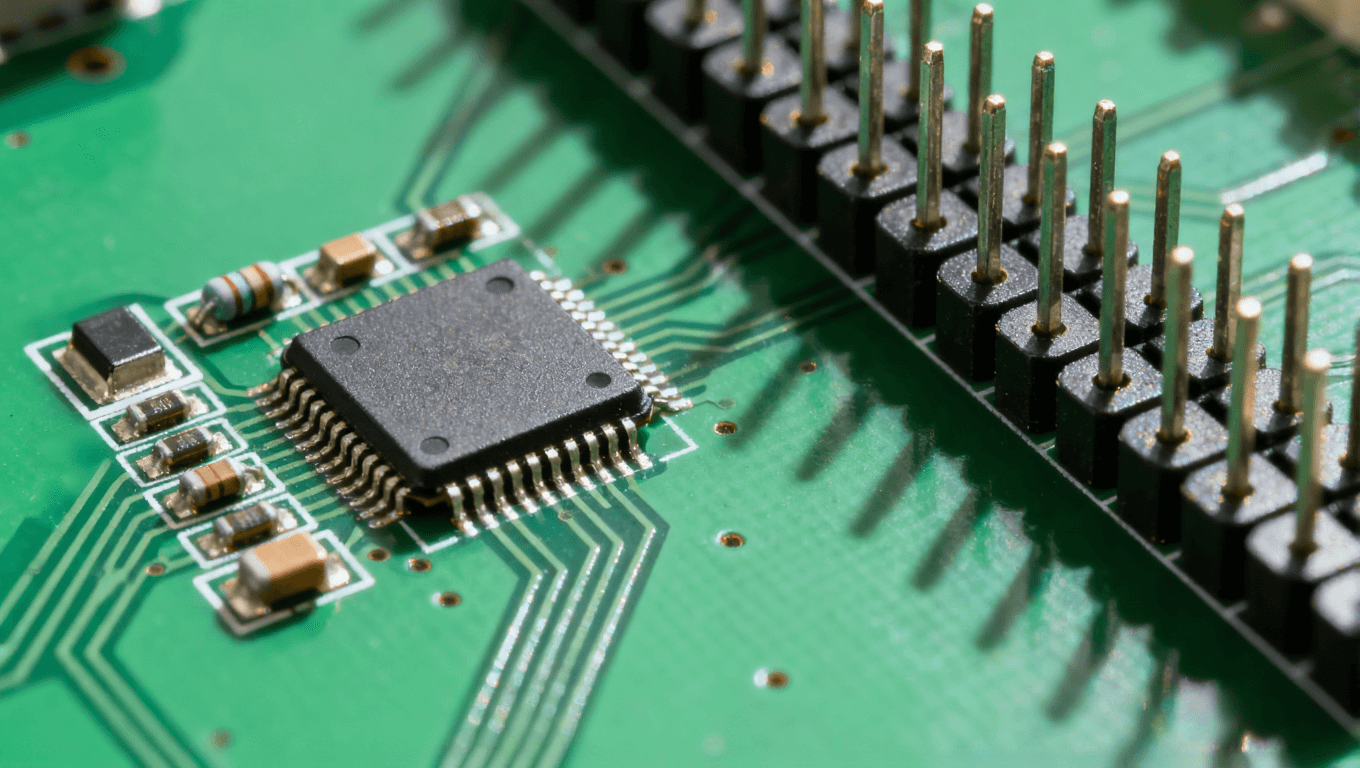

1. 元器件類型：片式元器件（0402、0603、0805 等封裝電阻電容）、小型表面貼裝芯片（QFP、QFN、SOIC 封裝）、球柵陣列元器件（BGA、CSP）、微型連接器（FPC 連接器、板對板連接器）等。這類元器件的共性是 “無長引腳、體積小、引腳密集”—— 例如 BGA 封裝引腳間距可低至 0.5mm，QFP 引腳間距可達到 0.3mm，傳統插件工藝無法實現安裝，而回流焊的焊膏定量印刷 + 熱風均勻加熱，能確保密集引腳的每個焊點都均勻成型，同時避免元器件因局部過熱損壞。此外，對于熱敏性元器件（如傳感器、射頻芯片），回流焊的漸變溫度曲線可精準控制升溫速率，降低熱損傷風險。
2. PCB 設計要求：雙面貼裝 PCB、高密度布線 PCB（線寬間距≤0.1mm）、薄型 PCB（厚度≤1.0mm）、多層 PCB（8 層及以上）。雙面貼裝 PCB 采用回流焊可實現 “雙面同時焊接”（或分次焊接），無需預留插件孔，最大化利用 PCB 板面積；高密度布線 PCB 的焊盤間距極小，波峰焊的錫波易造成橋連，而回流焊的焊膏印刷精度（可達到 ±0.05mm）能避免這一問題；薄型 PCB 和多層 PCB 對熱應力敏感，回流焊的溫和加熱曲線可減少板材變形、內層線路脫焊風險，尤其多層 PCB 的內層銅箔與基材熱膨脹系數不同，漸變溫度能降低層間剝離概率。
3. 產品類型：消費電子（手機、平板電腦、智能手表）、汽車電子（車載導航、傳感器模塊）、醫療電子（便攜式檢測儀）、通信設備（路由器、交換機）等。這類產品的共性是 “小型化、高密度、高可靠性”，例如手機 PCB 的元器件密度可達 1000 個 / 平方英寸，必須依賴回流焊實現精準焊接；汽車電子對溫度穩定性要求極高，回流焊的焊點一致性能滿足 - 40℃~125℃的工作環境需求。
（二）波峰焊的核心適用場景
波峰焊是通孔插裝技術（THT）的主導工藝，其優勢集中在插件元器件的焊接，適用場景包括：
1. 元器件類型：直插式引腳元器件（DIP 封裝芯片、插件電阻電容、二極管、三極管）、大功率元器件（電源模塊、變壓器、電感）、重載連接器（排針排母、USB Type-C 直插款、電源接口）。這類元器件的特點是 “引腳粗壯、散熱快、需承受機械應力”—— 例如電源模塊的引腳直徑可達 1.0mm，需要充足的焊料填充和較高的焊接溫度才能形成牢固焊點，波峰焊的高溫錫波（250-260℃）能快速浸潤引腳，同時錫波的流動性確保焊料填滿引腳與孔壁的間隙，形成抗拉力強的焊點；重載連接器在使用過程中會頻繁插拔，波峰焊形成的 “通孔焊點” 能提供更強的機械支撐，避免引腳松動。
2. PCB 設計要求：單面插件 PCB、混合貼裝 PCB（部分表面貼裝 + 部分插件）、厚型 PCB（厚度≥1.6mm）、大功率 PCB（電源板、驅動板）。混合貼裝 PCB 是波峰焊的典型應用場景，通常采用 “先回流后波峰” 的組合工藝 —— 先通過回流焊完成表面貼裝元器件的焊接，再用波峰焊處理插件元器件，此時需在表面貼裝元器件區域覆蓋耐高溫阻焊膜或使用專用載具遮擋，避免二次加熱導致焊點重熔；厚型 PCB 和大功率 PCB 的散熱快，波峰焊的持續錫波加熱能確保焊料充分潤濕，而回流焊的熱風加熱難以穿透厚板達到有效焊接溫度；電源板等產品的銅箔面積大（散熱快），波峰焊的錫波能提供更充足的熱量補給，避免出現 “冷焊” 現象。
3. 產品類型：工業控制設備（PLC、變頻器）、電源適配器、安防設備（監控攝像頭、硬盤錄像機）、家電產品（空調控制板、洗衣機驅動板）等。這類產品對機械強度和散熱性能要求較高，例如工業控制設備的 PCB 需承受振動、沖擊等惡劣環境，波峰焊的通孔焊點抗振性優于回流焊；電源適配器的大功率元器件需要良好的散熱通道，波峰焊的焊點與銅箔接觸面積大，散熱效率更高。
三、工藝細節：從溫度控制到質量管控的核心差異
回流焊與波峰焊的工藝控制邏輯，因焊接原理不同而存在顯著差異，這些細節直接影響焊點質量、產品可靠性及生產良率，是 PCB 生產中工藝優化的關鍵環節。
（一）溫度曲線：精準匹配 vs 穩定適配
回流焊的溫度曲線是工藝控制的核心，需根據焊膏類型、元器件耐熱性、PCB 結構精準定制，不同產品的溫度曲線差異顯著：
? 預熱區：升溫速率必須控制在 3℃/s 以內，溫度升至 150-180℃，持續 60-90 秒。過快升溫會導致元器件內部產生熱應力（如陶瓷電容開裂、BGA 焊球脫落），過慢則會降低生產效率；溫度過低無法激活助焊劑，過高則會導致助焊劑提前揮發，失去除氧化作用。
? 恒溫區：維持 150-180℃穩定溫度，持續 40-60 秒。此階段的核心目的是讓 PCB 板與元器件的溫度趨于一致，避免進入回流區后因溫差過大損壞元器件，同時讓助焊劑充分擴散，覆蓋所有焊盤與引腳表面。
? 回流區：峰值溫度需高于焊膏熔點 30-40℃（無鉛焊膏通常設置為 210-230℃），峰值溫度持續時間控制在 30-60 秒。時間過短會導致焊料未完全潤濕，出現虛焊、焊點不飽滿；時間過長則會導致焊料氧化、元器件引腳脆化（如鍍金引腳變色、脫落）。
? 冷卻區：降溫速率控制在 2-4℃/s，快速將焊點溫度降至 150℃以下。快速冷卻能讓焊點形成均勻的合金組織結構，提升焊點硬度和可靠性，避免緩慢冷卻導致的焊點晶粒粗大、抗疲勞性下降。
波峰焊的溫度控制核心是 “錫波溫度穩定” 與 “PCB 預熱適配”，曲線調整相對簡化但關鍵參數不可忽視：
? 錫波溫度：無鉛工藝穩定維持在 250-260℃，波動范圍≤±2℃。溫度過低會導致焊料流動性差，出現焊點拉尖、虛焊；溫度過高則會導致 PCB 板變形、元器件引腳氧化，甚至損壞助焊劑的活性。
? PCB 預熱：預熱溫度控制在 80-120℃，持續 30-60 秒。預熱的核心作用是激活助焊劑（助焊劑活性溫度通常為 80-150℃），同時減少 PCB 板與錫波的溫差，避免因熱沖擊導致 PCB 變形或元器件損壞。對于厚型 PCB（厚度≥2.0mm），需適當提高預熱溫度至 100-120℃，確保焊盤區域充分升溫。
? 接觸時間：PCB 與錫波的接觸時間控制在 3-5 秒。時間過短會導致焊料未充分浸潤，時間過長則會導致焊點橋連、焊料過多（形成 “包腳” 現象），同時增加元器件損壞風險。
（二）焊料與助焊劑：精準匹配 vs 高效適配
回流焊的焊料與助焊劑以 “焊膏” 形式一體化供給，其選型與使用直接決定焊接質量：
? 焊膏選型：需根據產品可靠性要求選擇合金成分，消費電子常用 Sn-Ag-Cu（SAC305）合金，汽車電子因耐高溫需求常用 Sn-Ag-Cu-Sb 合金；焊膏的粉末粒徑需匹配焊盤大小，0402 以下微型元器件需選擇 3 號粉（20-38μm），BGA 等密集引腳元器件需選擇 4 號粉（10-25μm），確保焊膏能填充微小間隙。
? 焊膏使用：印刷厚度控制在 0.1-0.2mm（根據焊盤大小調整），印刷后需在 4 小時內完成貼裝與焊接，避免焊膏中的助焊劑揮發或吸潮；焊膏存儲需在 - 18℃冷凍環境，使用前需回溫至室溫（約 4 小時），避免因溫度差異導致吸潮，焊接時產生錫珠。
? 助焊劑特性：回流焊用助焊劑需具備低殘留、無鹵特性（符合 RoHS 要求），活性溫度需與回流曲線匹配（150-180℃達到最大活性），同時具備良好的潤濕擴散性，確保焊料能均勻覆蓋焊盤與引腳。
波峰焊的焊料與助焊劑單獨供給，兩者的協同適配是工藝關鍵：
? 錫液管理：無鉛錫液常用 Sn-Cu 合金（含銅 0.7%）或 Sn-Ag-Cu 合金，使用過程中需定期檢測銅含量（控制在 0.7-1.0%），銅含量過高會導致錫液流動性下降，出現焊點拉尖；需定期清理錫缸表面的錫渣（每日 2-3 次），避免錫渣混入焊點導致虛焊或焊點缺陷。
? 助焊劑選型：選擇噴霧式助焊劑（霧化粒徑 5-10μm），活性等級需匹配焊接需求（普通元器件用 RA 級，氧化嚴重的元器件用 RMA 級），且需具備良好的高溫穩定性，避免在錫波溫度下快速分解。
? 助焊劑噴涂：噴涂量控制在 5-10g/m2，確保均勻覆蓋所有焊盤與引腳，無漏噴、多噴現象。漏噴會導致焊料無法潤濕，多噴則會導致焊點橋連、殘留過多，影響產品可靠性（尤其高壓產品需避免助焊劑殘留導致爬電）。
（三）設備與工藝控制：精密調控 vs 穩定保障
回流焊設備的核心要求是 “加熱均勻性” 與 “精準控溫”，是工藝穩定的基礎：
? 加熱方式：采用熱風循環加熱，爐內溫度均勻性≤±3℃，確保 PCB 板上所有元器件承受相同的溫度環境，避免局部過熱或加熱不足；高端設備配備上下獨立控溫區（8-12 溫區），可分別調整上下爐腔溫度，適配雙面貼裝 PCB 的焊接需求。
? 氮氣保護：對于 BGA、QFP 等精密元器件或高可靠性產品，需開啟氮氣保護功能（爐內氧含量≤100ppm），減少焊料氧化和助焊劑分解，提升焊點光澤度和潤濕效果，降低虛焊風險。
? 傳送系統：采用網帶或鏈條傳送，傳送速度控制在 0.5-1.2m/min（根據溫度曲線總時長調整），網帶平整度≤±0.5mm，避免 PCB 板在傳輸過程中傾斜或變形，導致焊點偏移。
波峰焊設備的核心要求是 “錫波穩定性” 與 “傳輸精準性”，直接影響焊點成型質量：
? 波峰控制：波峰發生器需產生平穩的層流錫波，波峰高度波動≤±0.5mm，無湍流、飛濺現象；配備雙波峰結構（第一波為湍流波，增強焊料浸潤性；第二波為層流波，修正焊點形狀），提升焊點一致性，減少橋連、拉尖等缺陷。
? 傳輸系統：傳輸速度控制在 1.0-1.5m/min，PCB 板傳輸時需保持水平且傾斜角度穩定（3-7°），傾斜角度過小會導致焊料殘留過多，過大則會導致焊點填充不足；配備 PCB 支撐裝置，避免薄型 PCB 板在傳輸過程中彎曲變形。
? 助焊劑噴涂系統：采用超聲波噴霧或壓力噴霧技術，確保噴涂均勻性，噴頭需定期清理（每日 1 次），避免堵塞導致噴涂不均；配備助焊劑回收裝置，減少浪費并保持車間環境清潔。
四、選型指南：PCB 生產的工藝匹配邏輯
PCB 生產中，回流焊與波峰焊的選型需遵循 “元器件類型→PCB 設計→產品可靠性要求” 的三層決策邏輯，結合生產實際場景精準匹配，才能最大化焊接良率與產品穩定性。以下是具體選型步驟與實操要點：
（一）第一步：元器件類型判定 —— 選型的核心前提
元器件的封裝形式與物理特性，是劃分工藝邊界的首要依據，需先明確兩類元器件的占比與特性：
1. 純表面貼裝元器件（SMD）場景：若 PCB 板上僅包含片式、BGA、QFP 等表面貼裝元器件，無任何插件引腳，優先選擇回流焊。尤其當元器件存在以下特性時，回流焊是唯一適配方案：
? 引腳間距≤0.5mm（如精細間距 QFP、微型 BGA）；
? 元器件體積微小（0402 以下封裝）或為熱敏性器件（工作溫度≤150℃）；
? 元器件為球柵陣列、芯片級封裝（CSP）等無外露引腳的類型。
1. 純插件式元器件（THT）場景：若元器件均為直插引腳、大功率插件、重載連接器，優先選擇波峰焊。以下特性進一步確認波峰焊的適配性：
? 引腳直徑≥0.6mm，需承受機械應力（如頻繁插拔的接口、振動環境下的元器件）；
? 元器件散熱功率≥5W（如電源模塊、大功率電感），需通過通孔焊點增強散熱；
? PCB 板設計為單面插件，無表面貼裝焊盤。
1. 混合貼裝場景（SMD+THT 共存）：這是 PCB 生產中最常見的場景，需采用 “先回流后波峰” 的組合工藝：
? 先通過回流焊完成表面貼裝元器件的焊接，確保精密元器件的焊點質量；
? 對表面貼裝元器件區域進行防護（覆蓋耐高溫阻焊膜、使用專用載具遮擋），避免波峰焊高溫導致焊點重熔；
? 若插件元器件占比極低（≤5%），可考慮 “手工焊補” 替代波峰焊，降低工藝復雜度。
（二）第二步：PCB 設計參數適配 —— 工藝落地的關鍵保障
在元器件類型明確后，需結合 PCB 的結構設計參數優化選型，避免因設計與工藝不匹配導致生產缺陷：
1. PCB 厚度與層數：
? 厚度≤1.0mm、層數≥8 層的多層 PCB：優先回流焊，其溫和的溫度曲線可減少板材變形與層間剝離風險；若包含插件元器件，需選用薄型載具支撐 PCB，避免波峰焊傳輸時彎曲。
? 厚度≥1.6mm、單層 / 雙層 PCB：可適配波峰焊，厚板的散熱特性與波峰焊的持續加熱相匹配，避免冷焊；若為雙面貼裝 + 局部插件，需控制插件孔直徑與引腳間隙（建議間隙 0.1-0.2mm），確保焊料填充充分。
1. 布線密度與焊盤設計：
? 線寬間距≤0.1mm、焊盤間距≤0.3mm：必須選擇回流焊，波峰焊的錫波易造成相鄰焊盤橋連；回流焊的焊膏印刷精度可精準控制焊點范圍，避免短路。
? 焊盤為通孔結構（孔徑≥0.8mm）：適配波峰焊，通孔焊點的焊料填充量遠高于回流焊，能提供更強的機械強度；若通孔焊盤需兼顧表面貼裝，可設計為 “開窗式焊盤”，配合回流焊實現雙面焊接。
1. 貼裝方式與布局：
? 雙面貼裝 PCB：回流焊可通過 “雙面分次焊接”（先焊 A 面，再焊 B 面）實現，無需調整設備參數；波峰焊僅能處理單面插件，無法適配雙面貼裝。
? 插件元器件集中布局：若插件元器件集中在 PCB 邊緣區域，可優化波峰焊傳輸路徑，提升焊接均勻性；若插件與表面貼裝元器件交錯布局，需優先回流焊處理表面貼裝部分，再通過波峰焊補焊插件。
（三）第三步：產品可靠性要求校驗 —— 最終選型的核心依據
不同行業產品的可靠性標準差異顯著，需通過可靠性要求反向驗證工藝選型的合理性：
1. 溫度穩定性要求：
? 工作溫度范圍≥-40℃~125℃（如汽車電子、工業控制設備）：回流焊的焊點合金層均勻，抗熱疲勞性優于波峰焊，優先選擇；若包含大功率插件元器件，可采用 “回流焊 + 波峰焊” 組合，兼顧精密性與機械強度。
? 常溫工作場景（如普通家電、消費電子配件）：兩種工藝均可，需結合元器件類型綜合判斷。
1. 機械應力承受要求：
? 需承受振動、沖擊（如車載 PCB、安防攝像頭）：波峰焊的通孔焊點與 PCB 板結合更緊密，抗振性更強，插件元器件優先采用波峰焊；表面貼裝元器件可通過回流焊 + 點膠固定的方式增強穩定性。
? 無機械應力場景（如桌面級電子設備）：回流焊的焊點一致性更優，能滿足常規可靠性要求。
1. 環境適應性要求：
? 高濕度、腐蝕性環境（如醫療設備、戶外通信設備）：回流焊的低殘留助焊劑可減少焊點腐蝕風險，優先選擇無鹵焊膏；波峰焊需搭配高活性、低殘留助焊劑，并增加清洗工序，避免助焊劑殘留導致爬電。
（四）選型決策表：快速匹配工藝方案
判定維度 | 回流焊適配條件 | 波峰焊適配條件 | 組合工藝適配條件 |
元器件類型 | 純 SMD、引腳密集、熱敏性、微型封裝 | 純 THT、大功率、重載連接器、粗引腳 | SMD+THT 共存，SMD 占比≥50% |
PCB 厚度 | ≤1.0mm | ≥1.6mm | 1.0-1.6mm，需載具支撐 |
布線密度 | 線寬間距≤0.1mm、焊盤間距≤0.3mm | 線寬間距≥0.2mm、焊盤間距≥0.5mm | 混合密度，精密區域采用回流焊 |
產品行業 | 消費電子、汽車電子、醫療電子、通信設備 | 工業控制、電源適配器、家電、安防設備 | 汽車電子（大功率模塊 + 精密傳感器）、工業電源 |
可靠性要求 | 高溫度穩定性、低腐蝕風險、精密焊點 | 高機械強度、強散熱需求、通孔連接 | 兼顧精密性與機械強度、復雜功能模塊 |
（五）選型注意事項：規避生產風險
1. 避免 “工藝過度選型”：例如純插件 PCB 無需強行采用回流焊，波峰焊的焊接效率更具優勢；精密 SMD 無需嘗試波峰焊，否則易導致橋連、元器件損壞。
2. 混合貼裝的工藝順序不可顛倒：若先進行波峰焊，表面貼裝元器件會因高溫脫落或焊點重熔，必須遵循 “先回流后波峰” 的順序。
3. 特殊元器件的工藝適配：
? BGA、CSP 等球柵陣列元器件：僅能采用回流焊，且需開啟氮氣保護，提升焊點潤濕效果；
? 大功率 LED、電源模塊：插件引腳采用波峰焊，底部散熱焊盤可通過回流焊補充焊接，增強散熱；
? 熱敏性傳感器：回流焊需降低升溫速率（≤2℃/s），峰值溫度下調 5-10℃，避免元器件失效。
1. 工藝參數的聯動優化：選型確定后，需同步調整對應的工藝參數（如回流焊溫度曲線、波峰焊錫波高度），并進行小批量試產驗證（建議試產 50-100 片），通過 AOI 檢測確認焊點質量，再批量生產。
五、核心差異總結：一張表看懂回流焊與波峰焊
對比維度 | 回流焊 | 波峰焊 |
核心原理 | 熱風傳導加熱，焊膏預先印刷后熔化 | 錫波浸潤，熔化錫液實時供給 |
適配元器件 | 表面貼裝元器件（SMD）：BGA、QFP、片式元件等 | 插件式元器件（THT）：DIP、大功率模塊、連接器等 |
溫度控制 | 四階段精準曲線（預熱 - 恒溫 - 回流 - 冷卻），控溫精度 ±3℃ | 錫波溫度穩定（250-260℃），預熱適配 |
焊料供給 | 焊膏定量印刷，精準控制焊點大小 | 錫波連續供給，焊料填充充分 |
核心優勢 | 精密、焊點一致、適配高密度、熱應力小 | 機械強度高、散熱好、適配插件、工藝簡單 |
典型缺陷 | 錫珠、虛焊、焊點不飽滿（焊膏印刷不當） | 橋連、拉尖、包腳（錫波高度或速度不當） |
設備核心要求 | 多溫區、熱風均勻、氮氣保護功能 | 錫波穩定、雙波峰結構、精準傳輸 |
回流焊與波峰焊并非 “替代關系”，而是 PCB 生產中互補的兩大核心焊接工藝。PCB 板廠需根據產品的元器件特性、設計參數與可靠性要求，通過 “三層決策邏輯” 精準選型，必要時采用組合工藝，才能在保證產品質量的前提下，實現生產效率的最大化。掌握兩者的核心差異與適配邊界，是 SMT 工藝優化的關鍵，也是提升 PCB 產品競爭力的重要保障。
