在高端電子制造行業快速發展的推動下，微盲孔激光鉆孔技術作為高密度互連（HDI）板制造的核心工藝，正迎來前所未有的發展機遇。隨著 5G 通信、人工智能、物聯網和智能駕駛等新興技術的商業化落地，市場對精密電路板的需求持續增長，激光鉆孔技術已成為電子產業鏈中不可或缺的關鍵環節。
一、技術發展現狀與行業規模
微盲孔激光鉆孔技術自 20 世紀 90 年代開始應用于 PCB制造領域，隨著激光器技術、光學系統和控制軟件的不斷進步，目前已發展成為精密電子制造的主流工藝。根據市場研究機構的數據顯示，2023 年全球 PCB 激光鉆孔設備市場規模已超過 15 億美元，預計到 2028 年將達到 28 億美元，年復合增長率超過 12%。
從技術發展歷程來看，微盲孔激光鉆孔技術經歷了三個主要階段：

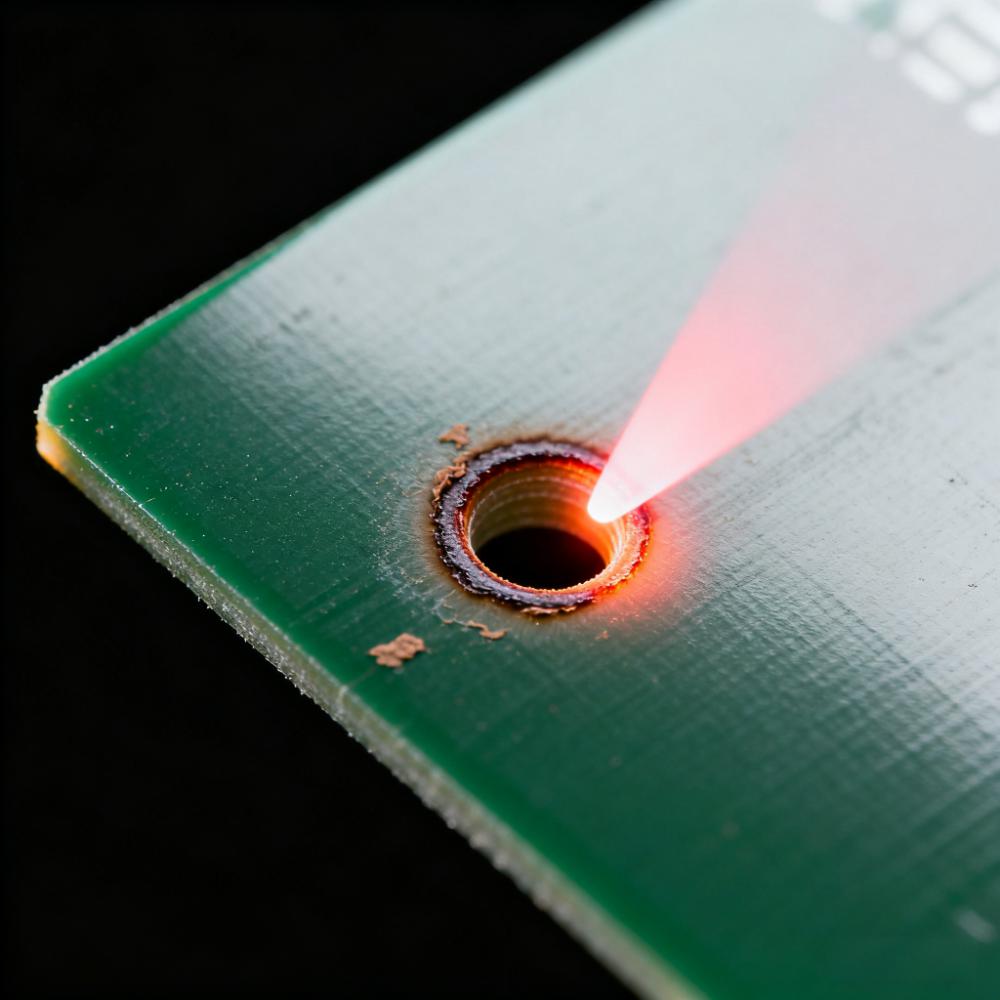

? 第一階段（1990s-2000s）：CO2 激光鉆孔技術主導市場，主要應用于普通 HDI 板的盲孔加工，最小孔徑控制在 75μm 以上；
? 第二階段（2000s-2010s）：紫外激光技術逐步成熟，孔徑能力提升至 30-50μm，滿足智能手機等消費電子產品的需求；
? 第三階段（2010s 至今）：紫外激光成為主流，超快激光（皮秒、飛秒）技術開始應用，孔徑進一步縮小至 20μm 以下，支持先進封裝和 IC 載板的制造需求。
目前，全球領先的激光鉆孔設備制造商包括德國的 LPKF、日本的 Via Mechanics、中國的大族激光和邁為股份等，國內外企業在該領域的競爭日趨激烈。
二、主要應用領域與市場需求分析
1. 5G 通信設備
5G 技術的商用推廣對基站和終端設備的電路板提出了更高要求。5G 主板通常采用 10 層以上的任意層 HDI 設計，微盲孔數量較 4G 產品增加約 50%。這些孔不僅要求孔徑小（40-60μm），還要求極高的位置精度和一致性，以確保高頻信號傳輸?shù)姆€(wěn)定性。據行業統計，2023 年全球 5G 設備相關的激光鉆孔需求同比增長超過 30%。
2. 集成電路封裝

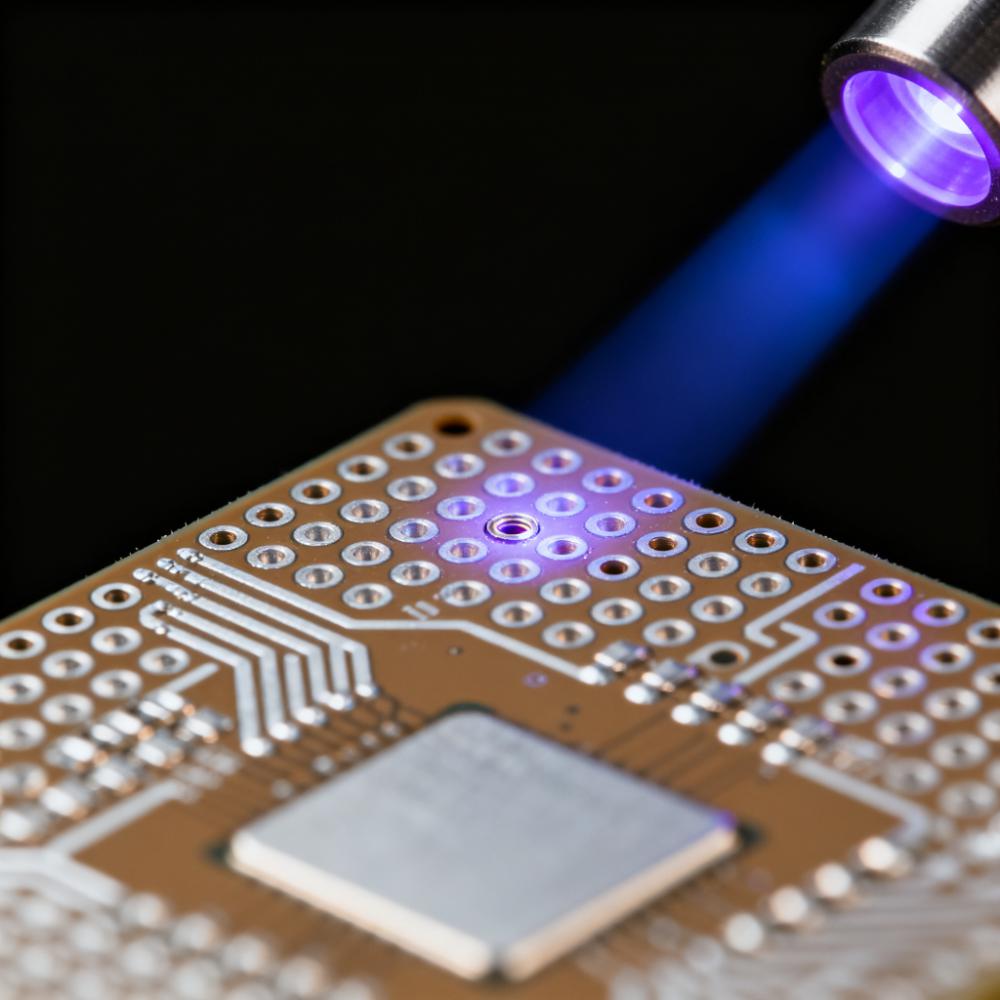

隨著摩爾定律逼近物理極限，先進封裝成為提升芯片性能的重要途徑。2.5D/3D 封裝、扇出型封裝等新技術要求 IC 載板具備極高密度的互連結構，微盲孔的質量直接影響封裝可靠性和信號傳輸性能。目前，頂級 IC 載板的盲孔孔徑要求已降至 15-25μm，只有紫外激光和超快激光能夠滿足如此精細的加工需求。
3. 汽車電子
汽車智能化和電動化趨勢推動車用 PCB 需求快速增長。ADAS 系統、智能座艙、電池管理系統等都需要采用 HDI 板，其中激光盲孔的數量和密度顯著高于傳統汽車電路板。值得注意的是，汽車電子對可靠性的要求極為嚴格，激光鉆孔需要確保在高溫、高振動環境下的長期穩定性。
4. 醫療電子設備
便攜式醫療設備和植入式醫療電子產品的快速發展，推動了對柔性板和剛撓結合板的需求。這類產品通常需要在輕薄、可彎曲的材料上加工微盲孔，激光鉆孔的非接觸特性使其成為唯一可行的加工方法。
三、行業面臨的技術挑戰與創新方向
盡管微盲孔激光鉆孔技術已經相當成熟，行業仍面臨諸多挑戰：
1. 材料多樣性帶來的加工難題
新一代 PCB 材料層出不窮，如高頻高速板材、金屬基板、陶瓷基板等，每種材料對激光的吸收特性各不相同。設備商需要開發適應性更強的激光源和加工工藝，以滿足多樣化的材料加工需求。
2. 成本控制壓力隨著電子產品價格競爭日趨激烈，制造商對加工成本的控制更加嚴格。激光鉆孔設備需要進一步提高加工效率、降低能耗和維護成本，才能滿足大規模生產的經濟性要求。
3. 精度與效率的平衡
更小的孔徑和更高的精度要求通常意味著加工效率的降低。如何在不犧牲質量的前提下提高生產效率，成為設備制造商和用戶共同關注的焦點。
為應對這些挑戰，行業正在多個方向進行技術創新：
? 激光源技術：超快激光（皮秒、飛秒）的應用范圍擴大，加工質量更高，熱影響更小；
? 復合加工技術：激光鉆孔與等離子清洗、電鍍填孔等工藝一體化，減少工序間的轉移和定位誤差；
? 智能化升級：引入機器學習和人工智能算法，實現加工參數的自動優化和設備狀態的預測性維護；
? 綠色制造：開發能耗更低、更環保的激光設備和工藝，減少生產過程中的碳足跡。
四、區域市場格局與供應鏈分析
從全球范圍看，微盲孔激光鉆孔技術和市場呈現明顯的區域特征：
亞洲地區尤其是中國，已成為全球最大的激光鉆孔設備市場和應用中心。中國擁有全球約 60% 的 PCB 產能，華為、中興、小米等終端品牌的發展進一步拉動了對高端 PCB 的需求。國內設備商如大族激光、邁為股份等正在加速技術追趕，在紫外激光鉆孔領域已具備與國際品牌競爭的實力。
歐美地區則以高端設備和特殊應用為主，在超快激光技術和先進封裝應用方面保持領先優勢。歐洲的汽車電子和工業控制設備制造商對激光鉆孔質量要求極為嚴格，推動了相關技術的發展。
日韓地區在顯示驅動和存儲芯片封裝領域具有傳統優勢，對 IC 載板激光鉆孔技術的需求持續增長。
五、未來發展前景
展望未來，微盲孔激光鉆孔技術將繼續向更精細、更高效、更智能的方向發展：
技術層面，超快激光技術將逐漸從研究走向產業化，支持 10μm 以下微孔的加工需求；多波長復合加工技術將成為解決材料適應性問題的有效方案；數字化孿生技術將在工藝開發和優化中發揮更大作用。
市場層面，5G 的全面商用、電動汽車的普及、人工智能設備的興起將繼續推動市場需求增長；醫療電子和航空航天等新興應用領域?qū)樾袠I(yè)帶來新的增長點。
微盲孔激光鉆孔技術作為電子制造產業鏈中的關鍵環節，其發展水平直接關系到整個電子產業的技術進步。隨著新一代信息技術和智能制造的深度融合，激光鉆孔技術將繼續創新發展，為電子產業提供更先進、更可靠的加工解決方案。對于行業參與者和投資者而言，準確把握技術發展趨勢和市場動態，將是抓住未來機遇的關鍵。
