傳統 PCB 制造工藝中，濕法化學蝕刻、機械鉆孔等技術曾長期占據主導地位，但隨著行業需求升級，這些技術的局限性日益凸顯：化學蝕刻產生大量含銅廢液，不符合環保政策要求；機械鉆孔在加工 50 微米以下微孔時易斷鉆，且無法適配柔性基材；傳統線路制作流程（壓膜、曝光、顯影、蝕刻）工序繁瑣，誤差積累導致難以滿足 20 微米以下線寬 / 線距的加工需求。
在這一背景下，激光剝蝕工藝憑借 “高精度、非接觸、綠色環保、柔性適配” 的核心優勢，成為 PCB行業突破制造瓶頸的關鍵技術。它不僅能解決傳統工藝的痛點，更能支撐高端 PCB 產品（如 HDI 板、柔性 PCB、IC 載板）的規模化生產，推動 PCB 行業從 “常規制造” 向 “精密智造” 轉型。
二、激光剝蝕工藝適配 PCB 行業的核心技術機理
要理解激光剝蝕工藝為何能成為 PCB 行業的 “技術利器”，首先需明確其在 PCB 材料加工中的核心作用原理 —— 它并非簡單的 “激光燒蝕”，而是基于材料特性的精準能量控制過程，實現對 PCB 不同層（銅箔、介質層、覆蓋膜）的選擇性去除。
（一）能量作用原理：從 “熱效應” 到 “冷加工” 的精準調控
激光剝蝕工藝的本質，是利用高能量密度激光束（常用紫外激光、皮秒激光、飛秒激光）照射 PCB 材料表面，使材料在極短時間（納秒至飛秒級）內吸收光能并轉化為內能，進而通過 “熔化氣化” 或 “升華” 實現材料去除。在 PCB 加工中，這一過程需根據不同材料特性調整，避免對周邊區域造成損傷：
? 銅箔加工：銅作為優良導體，對激光能量的吸收效率較高。采用皮秒激光時，脈沖寬度極短（10?12 秒級），能量可瞬間作用于銅箔表面，使表層銅直接升華，避免熱量向底層介質層傳導，實現 “冷加工” 效果，線路邊緣無毛刺、無熱變形，線寬精度可控制在 ±2 微米以內。
? 介質層加工：PCB 介質層多為環氧樹脂、聚酰亞胺（柔性 PCB 常用）或玻璃纖維復合材料，這類材料對紫外激光的吸收性更強。通過調整激光重復頻率（通常 100kHz-1MHz），可實現介質層的逐層剝蝕，形成孔壁光滑的微孔或開窗，避免出現 “過燒” 或 “殘留” 問題，孔壁粗糙度可低至 Ra0.5 微米。
? 覆蓋膜加工：柔性 PCB 的覆蓋膜（多為聚酰亞胺薄膜）需進行開窗處理以露出焊盤，激光剝蝕可通過控制光斑直徑（最小可達 10 微米）和掃描速度，實現開窗邊緣的精準切割，無機械應力導致的膜層褶皺，適配柔性 PCB 的彎曲特性。
（二）關鍵技術參數：決定 PCB 加工質量的核心指標
在 PCB 行業應用中，激光剝蝕工藝的效果取決于多個關鍵參數的協同調控，不同 PCB 產品（如 HDI 板、柔性 PCB、高頻 PCB）對參數的要求差異顯著，以下為核心參數及適配邏輯：
關鍵參數 | 定義 | PCB 行業適配要求 |
激光波長 | 激光的波動周期對應的長度 | 紫外激光（355nm）：適配介質層、覆蓋膜加工；綠光激光（532nm）：適配薄銅箔（12μm 以下）加工；紅外激光（1064nm）：適配厚銅箔（70μm 以上）加工 |
脈沖寬度 | 激光單次脈沖的持續時間 | 皮秒激光（10-100ps）：適配精密線路（線寬 < 20μm）、超微孔（孔徑 < 50μm）加工；納秒激光（1-10ns）：適配常規微孔（孔徑 50-100μm）、外形切割 |
重復頻率 | 單位時間內激光脈沖的輸出次數 | HDI 板微孔加工：1MHz 以上（提升鉆孔效率）；柔性 PCB 外形切割：100-500kHz（保證邊緣平滑） |
掃描速度 | 激光光斑在 PCB 表面的移動速度 | 內層線路加工：500-1000mm/s（平衡精度與效率）；缺陷修復：100-300mm/s（精準去除多余銅箔） |
這些參數的精準調控，是激光剝蝕工藝滿足 PCB 行業多樣化需求的基礎 —— 例如，在 5G 基站用高頻 PCB 加工中，需通過紫外激光（355nm）+ 皮秒脈沖（50ps）+ 高重復頻率（800kHz）的組合，實現介質層的低損耗剝蝕，保證信號傳輸的阻抗匹配，避免信號衰減。
三、激光剝蝕工藝在 PCB 行業的核心應用場景與實踐價值
激光剝蝕工藝并非單一技術，而是覆蓋 PCB 制造全流程的 “技術矩陣”，從內層線路制作到成品缺陷修復，從常規硬板加工到柔性 PCB 處理，其應用場景已滲透至 PCB 行業的高端制造環節，解決了傳統工藝難以突破的技術痛點。
（一）HDI 板與 IC 載板：超微孔加工支撐高密度互連
HDI 板（高密度互連板）是智能手機、AR/VR 設備的核心組件，其層間互連依賴大量 “微孔”（孔徑通常 20-100μm），而 IC 載板作為芯片與 PCB 的 “橋梁”，微孔孔徑甚至需達到 10-30μm，傳統機械鉆孔已完全無法適配：
? 機械鉆孔的局限性：孔徑 < 50μm 時，鉆頭易折斷（折斷率超過 15%），且孔壁易產生毛刺、樹脂沾污，導致后續電鍍時鍍層不均，影響信號傳輸；同時，機械鉆孔需制作鉆帶，換型周期長（約 2-3 天），無法滿足小批量、多品種的 IC 載板生產需求。
? 激光剝蝕的解決方案：采用紫外皮秒激光剝蝕系統，通過 “分層鉆孔” 技術（每次剝蝕 5-10μm 厚度），可實現孔徑 10μm 以上的超微孔加工，孔壁粗糙度 Ra<0.8μm，無毛刺、無樹脂殘留；且無需鉆帶，直接讀取 CAD 數據即可加工，換型周期縮短至 1-2 小時。以某 PCB 企業的 5G 手機 HDI 板生產為例，采用激光剝蝕工藝后，微孔加工良率從機械鉆孔的 82% 提升至 98%，生產效率提升 3 倍。
（二）柔性 PCB（FPC）：非接觸加工適配柔性特性
柔性 PCB 因可彎曲、輕薄的特性，廣泛應用于可穿戴設備（如智能手表）、折疊屏手機，但傳統機械沖壓工藝易導致 FPC 出現 “折痕”“撕裂” 等問題，成為行業痛點：
? 機械沖壓的痛點：FPC 基材為聚酰亞胺薄膜（厚度 25-50μm），機械沖壓時的機械應力會導致膜層拉伸變形，外形尺寸誤差超過 ±50μm，且覆蓋膜開窗時易出現 “溢膠”，影響焊盤焊接可靠性；對于復雜外形（如弧形、異形孔），沖壓模具制作成本高（單套模具成本超 5 萬元），且無法適配小批量生產。

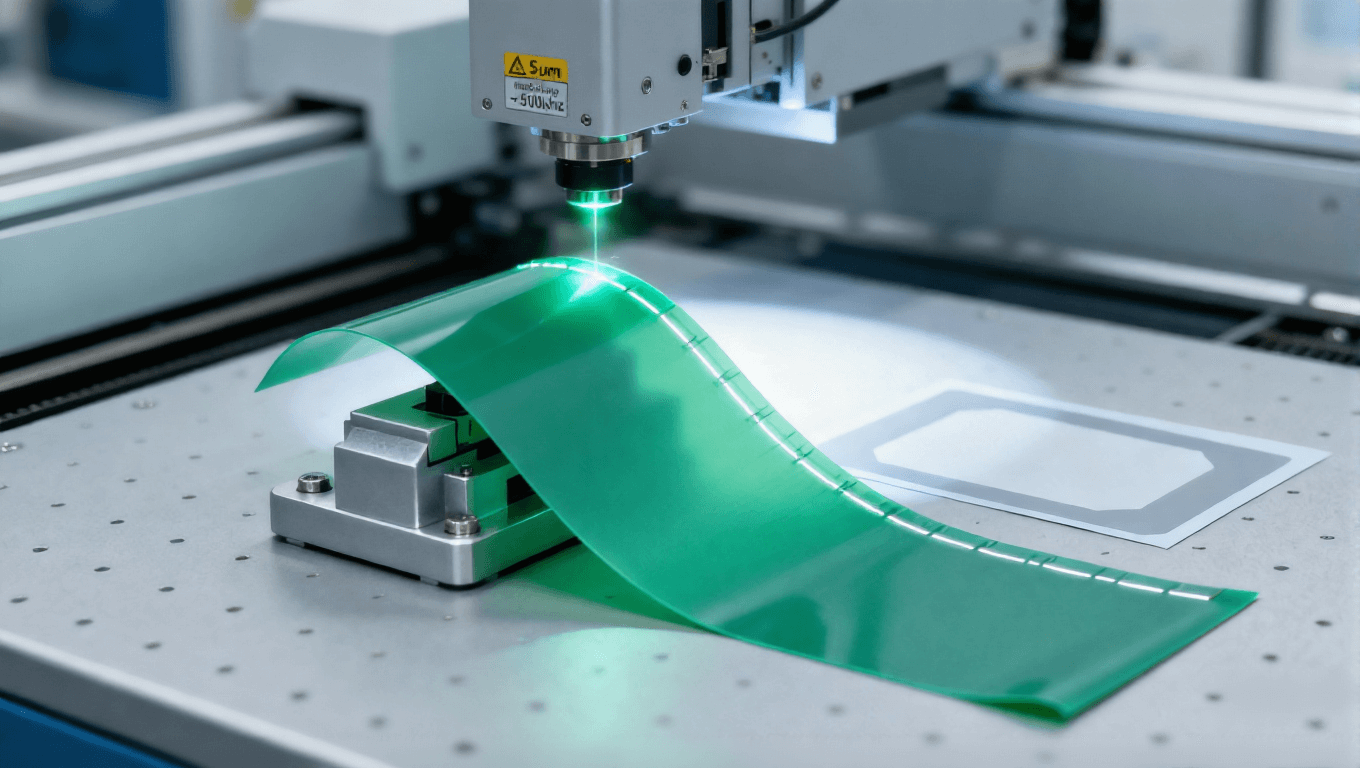

? 激光剝蝕的優勢：激光剝蝕采用非接觸加工，無機械應力，外形切割尺寸誤差可控制在 ±5μm 以內，覆蓋膜開窗邊緣整齊，無溢膠；對于復雜外形，只需在軟件中調整掃描路徑，無需更換模具，模具成本降低 90% 以上。某可穿戴設備廠商的 FPC 生產數據顯示，采用激光剝蝕工藝后，FPC 折彎測試通過率從 75% 提升至 99%，報廢率從 8% 降至 1.2%。
（三）PCB 內層精密線路：簡化流程提升精度
PCB 內層線路是信號傳輸的 “核心通道”，隨著線寬 / 線距從 50μm 向 20μm 甚至 10μm 升級，傳統化學蝕刻工藝的 “側蝕” 問題日益嚴重，導致線路精度不足：
? 傳統化學蝕刻的局限：流程為 “壓干膜→紫外曝光→顯影→化學蝕刻→退膜”，共 5 道工序，每道工序均會產生誤差積累；且化學蝕刻會導致銅箔側面被腐蝕（側蝕量通常 5-10μm），當線寬 < 30μm 時，側蝕會使線路實際寬度偏差超過 30%，無法滿足高精度需求；同時，蝕刻過程產生大量含銅廢液（每噸 PCB 產生 200-300L 廢液），環保處理成本高。
? 激光直寫剝蝕的革新：激光剝蝕工藝將 “成像” 與 “剝蝕” 合二為一，流程簡化為 “涂覆專用涂層→激光直寫成像→激光剝蝕銅箔”，僅 3 道工序，誤差積累減少 40%；且激光剝蝕為物理去除，無側蝕問題，線寬精度可控制在 ±2μm 以內；同時，無化學廢液產生，環保處理成本降低 80%。某高端 PCB 企業的服務器主板生產中，采用激光直寫剝蝕工藝后，內層線路良率從 88% 提升至 97%，生產周期縮短 2 天。
（四）PCB 缺陷修復：降低成本減少報廢
PCB 生產過程中，因原材料雜質、設備精度等問題，易出現 “線路短路”“焊盤殘留覆蓋膜”“導線過寬” 等缺陷，尤其是多層 PCB（層數 > 12 層）和 IC 載板，單塊成本可達數百元，報廢損失巨大：
? 傳統修復的困境：傳統方法多為人工用小刀刮除多余銅箔或覆蓋膜，精度低（誤差 > 50μm），易劃傷底層線路；對于微小短路（<20μm），人工無法修復，只能報廢。某 PCB 企業統計顯示，多層 PCB 的報廢率中，缺陷導致的報廢占比達 60%，年損失超千萬元。
? 激光剝蝕的修復價值：采用微焦點激光（光斑直徑 5μm），可精準切除短路點的多余銅箔，或剝除焊盤上的殘留覆蓋膜，修復精度達 ±3μm，無底層線路損傷；對于導線過寬問題，可通過激光 “修調” 將導線寬度縮減至設計值。
四、激光剝蝕工藝推動 PCB 行業的技術升級與未來趨勢
激光剝蝕工藝已從 PCB 行業的 “輔助技術” 升級為 “核心技術”，其發展不僅解決了當前行業的制造痛點，更在推動 PCB 行業向 “更高精度、更高效、更綠色” 的方向發展，未來將呈現三大趨勢：
（一）國產化設備突破：降低應用門檻
近年來，國內企業（如大族激光、華工科技）已實現紫外皮秒激光器、精密運動控制系統的國產化，設備單價降至 500-800 萬元，成本降低 30%-50%；同時，國產化設備的售后服務響應時間從 72 小時縮短至 24 小時，運維成本降低 40%。未來，隨著國產化率從當前的 30% 提升至 60% 以上，激光剝蝕工藝將在中小 PCB 企業中廣泛普及。
（二）多光束并行加工：提升生產效率
當前，激光剝蝕工藝多為 “單光束掃描”，在大面積 PCB（如服務器主板，尺寸 > 300mm×400mm）加工中，效率仍低于傳統蝕刻。未來，多光束并行加工技術將成為突破方向 —— 通過將單束激光分裂為 10-20 束并行光束，同時進行微孔加工或線路剝蝕，效率可提升 10-20 倍；例如，某設備廠商已研發出 16 光束紫外激光系統，HDI 板微孔加工效率從每小時 1 萬孔提升至 15 萬孔，可滿足大規模量產需求。
在 PCB 行業向 “高密度、高可靠性、綠色化” 轉型的背景下，激光剝蝕工藝以其精準的能量控制、靈活的加工方式、環保的生產過程，成為解決行業痛點、支撐高端制造的關鍵技術。從 HDI 板的超微孔加工到柔性 PCB 的無應力切割，從內層線路的精度提升到缺陷的低成本修復，激光剝蝕工藝正重塑 PCB 行業的制造格局。
