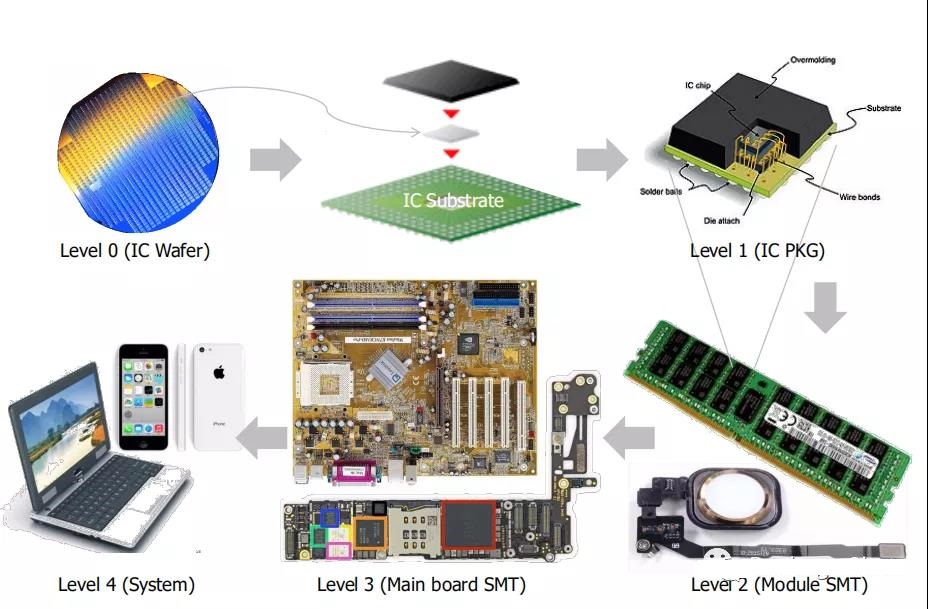

隨著BGA((ball grid array)、CSP(chip scale package)等新型集成電路的蓬勃發展，對新型封裝載板提出了更高的要求。作為最先進的印刷電路板(PCB)之一，IC載板與任何一種HDI和剛撓性PCB一樣，在普及和應用方面都取得了突飛猛進的發展，目前已廣泛應用于電信和電子產品的更新?lián)Q代。什么是IC載板？ IC載板是一種用于封裝裸IC(集成電路)芯片的基板。IC載板是連接芯片和電路板的中間產品，具有以下功能：
●承接半導體IC芯片；
●內部有連接芯片和PCB的布線；
●可保護、加固和支撐IC芯片，提供散熱通道。
IC載板的分類
A.按Package類型分類
●BGA IC載板
這種IC基板具有良好的散熱性能和電性能，可以大幅度提高芯片管腳。因此，適用于引腳數超過300的IC封裝。·CSP IC載板
CSP是一種重量輕、尺寸小型化的單芯片封裝，具有與IC尺寸相近的特點。CSP IC基板主要用于存儲器產品、電信產品和具有少量管腳的電子產品。
●FC IC載板
FC(Flip Chip，倒裝芯片)是一種倒裝芯片封裝方式，具有信號干擾小、電路損耗低、性能好、散熱效果好等特點。
●MCM IC載板
MCM是多芯片模塊（multi-chip module）的縮寫形式。這種類型的IC載板將不同功能的芯片封裝到一個Package中。由于其輕薄、短小和小型化的屬性，該產品可以成為最佳的解決方案。由于多個芯片被封裝在一個Package中，這種類型的基板在信號干擾、散熱、精細布線等方面表現不是很好。
B.按物料屬性分類
●剛性IC載板
它主要由環氧樹脂、BT樹脂或ABF樹脂制成。其熱膨脹系數(CTE)約為13-17ppm/°C。
●柔性IC載板
它主要由聚酰亞胺或聚乙烯樹脂制成，其CTE為13至27ppm/°C。
●陶瓷IC載板
它主要由氧化鋁、氮化鋁或碳化硅等陶瓷材料制成。其特點是CTE相對較低，約為6至8ppm/°C。
C.按鍵合技術分類。
●引線鍵合Wire Bonding
●TAB(Tape Automated Bonding)
●FC綁定（FC Bonding）
IC載板印制板的應用
IC載板主要應用于電信、醫療、工業控制、航空航天、軍事等領域的智能手機、筆記本電腦、平板電腦、網絡等重量輕、厚度薄、功能先進的電子產品。剛性PCB經歷了從多層PCB、傳統HDI PCB、SLP(類載板)到IC基板的一系列創新。SLP只是一種類似于IC載板工藝的剛性印刷電路板。
IC載板印制板的制造難點：
與標準PCB相比，IC載板實現了高性能和先進功能，必須克服制造困難。
A.IC載板制造
IC載板薄且易變形，當基板厚度小于0.2 mm時尤為突出。為了克服這一困難，必須在板的漲縮、層壓參數和層間對位系統方面取得突破，以便有效地控制基板翹曲和層壓厚度。
B.微孔制造技術
微孔技術包括以下幾個方面：
●適形掩模技術（ Conformal Mask）、激光打孔微盲孔技術和鍍銅填孔技術。
●適形掩模旨在對激光打孔的盲孔和孔盲孔進行邏輯補償，位置可通過開窗直接調整管控。
●Laser打孔微孔的制作與孔形狀、縱橫比、側蝕等工藝相關。
●盲孔鍍銅與通孔填充能力、盲孔設計、藥水選擇、鍍銅參數等工藝相關。
C 圖像轉移與鍍銅技術
圖形轉移與鍍銅技術涉及線路補償技術與控制、微細線制作技術、鍍銅厚度均勻性控制等技術方面。
D. 阻焊
IC載板的阻焊制程包括通孔塞孔技術、阻焊絲印滾涂等技術，到目前為止，IC基板對于阻焊厚度公差及阻焊表面平整度要求較高。部分產品對于阻焊與焊盤的表面高度差也有特殊要求。
E. 表面處理
IC載板的表面處理應強調厚度的均勻性，目前能被IC載板常見表面處理電鍍軟金&硬金/OSP/ENIG/ENEPIG。

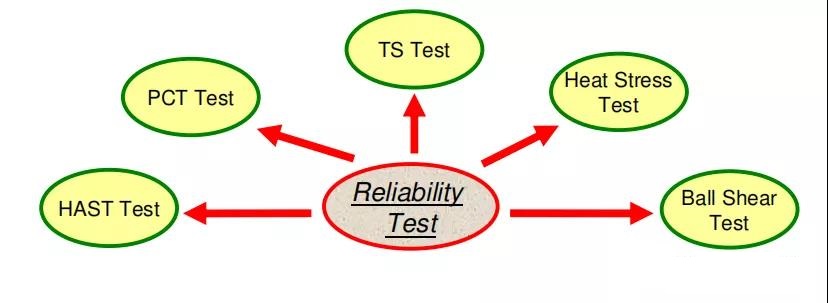

F. 檢驗?zāi)芰彤a(chǎn)品可靠性試驗技術
IC載板PCB需要不同于傳統PCB的檢測設備。此外，必須有能夠擁有特種設備檢查跟相應技能的工程師。
總而言之，IC載板對PCB提出了比標準PCB更高的要求，PCB制造商必須具備先進的制造能力，并熟練掌握這些能力。
