一、任意層 HDI 板工藝的行業背景與核心價值
在電子設備向 “輕薄化、高密度、高集成” 發展的趨勢下，傳統 PCB（印制電路板）已難以滿足精密電子元件的布線需求。任意層 HDI 板（高密度互聯板）作為 PCB 領域的高端品類，憑借 “可跨層互聯、布線密度高、空間利用率優” 的特性，成為 5G 通信、汽車電子、醫療設備等領域的核心載體。
任意層 HDI 板的核心優勢在于打破了傳統 HDI 板 “分層互聯需依賴指定基準層” 的限制，可實現任意兩層之間的直接導通，大幅減少導通孔數量與板件厚度。據行業數據顯示，相比普通 HDI 板，任意層 HDI 板的布線密度可提升 30%-50%，板件厚度可降低 20%-30%，能有效適配 Mini LED 背光屏、車載毫米波雷達、便攜式醫療診斷設備等對空間要求嚴苛的產品。
而支撐這一優勢的關鍵，正是任意層 HDI 板獨特的工藝體系 —— 從基材選擇到激光鉆孔，從電鍍導通到層壓控制，每一步都需精準把控技術參數，才能確保最終產品的可靠性與穩定性。
二、任意層 HDI 板核心工藝流程詳解
任意層 HDI 板的制作流程需經過 “前期準備 - 核心工序 - 后期檢測” 三大階段，每個階段包含多個關鍵步驟，且對工藝精度要求遠高于普通 PCB。

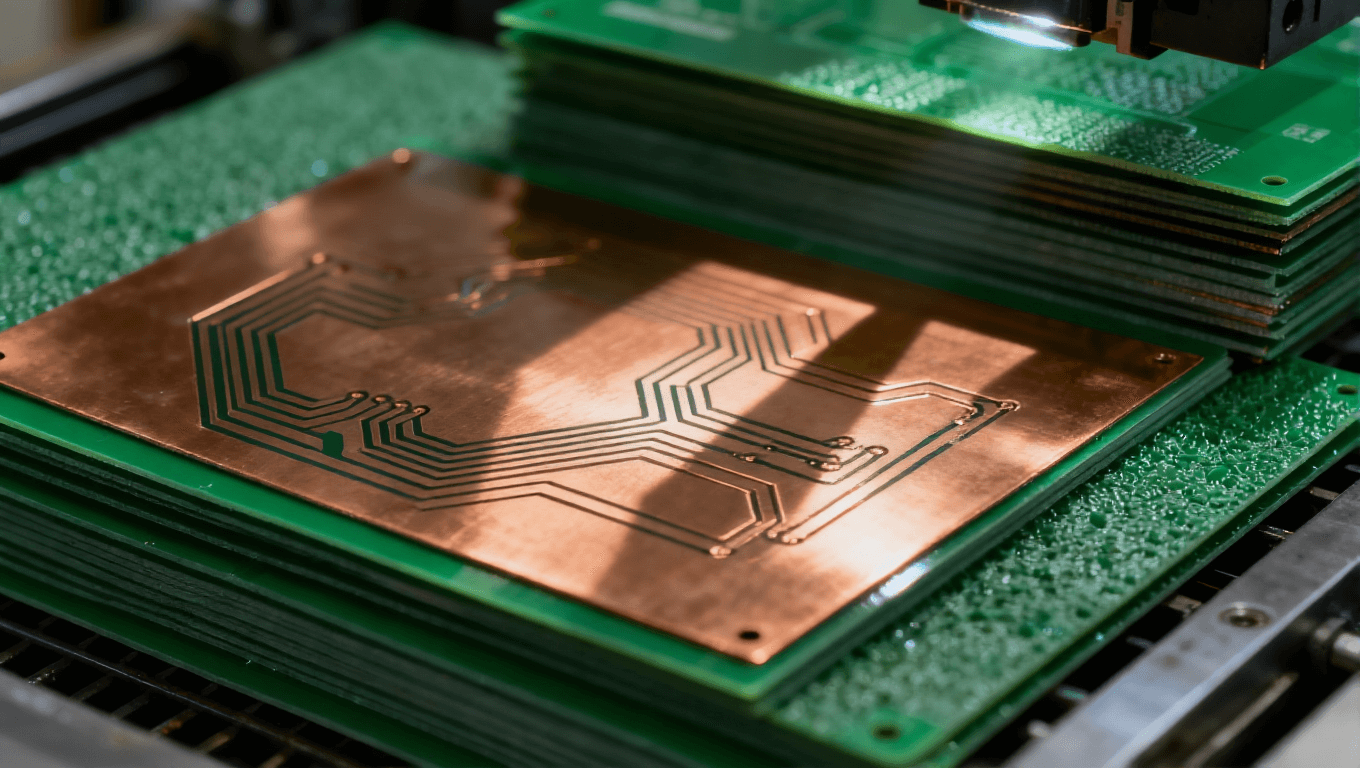

（一）前期準備：基材選擇與內層圖形制作
1. 基材選型：優先選用低損耗、高耐熱的基材，如 FR-4 改性基材（介電常數 εr≤3.8）或高頻高速基材（如 PTFE 基材）。這類基材需滿足 “激光鉆孔易成型、層壓時尺寸穩定性好” 的要求，避免后續工序中出現孔壁開裂、層間偏移等問題。
2. 內層圖形制作：首先對基材進行裁切與表面處理（如微蝕），去除表面氧化層；隨后通過 “貼膜 - 曝光 - 顯影 - 蝕刻” 流程制作內層線路。此步驟需控制線路精度在 ±0.02mm 以內，且線路邊緣需平滑無毛刺，防止后續電鍍時出現電流集中導致的銅厚不均。
3. 內層 AOI 檢測：采用自動光學檢測（AOI）設備掃描內層線路，識別開路、短路、線寬偏差等缺陷，不合格品需及時返修，避免缺陷流入下一工序。
（二）核心工序：激光鉆孔與跨層導通實現
激光鉆孔與電鍍是任意層 HDI 板 “跨層互聯” 的核心環節，直接決定產品的導通性能與可靠性。
1. 激光鉆孔：
? 設備選擇：采用紫外激光鉆孔機（波長 266nm），相比二氧化碳激光機，紫外激光能量更集中，可精準控制孔徑（最小孔徑可達 0.1mm）與孔壁粗糙度（Ra≤1.5μm）。
? 鉆孔流程：根據設計文件設定鉆孔位置與深度，激光穿透基材后，需通過 “吹氣除塵” 去除孔內殘?jiān)?，防止殘?jiān)鼩埩魧?dǎo)致孔壁絕緣。對于多層基材，需分階段鉆孔，避免一次性鉆孔過深導致孔底損傷。
? 關鍵參數控制：激光功率需根據基材厚度調整（如 0.2mm 厚基材功率控制在 8-12W），鉆孔速度控制在 500-800 孔 / 分鐘，確?？讖狡?/span>≤±0.01mm。
1. 化學沉銅與電解銅電鍍：
? 化學沉銅：將鉆好孔的基材放入化學沉銅液中，通過化學反應在孔壁沉積一層薄銅（厚度 0.5-1μm），實現孔壁與內層線路的初步導通。此步驟需控制沉銅液溫度（25-30℃）與 pH 值（12-13），避免沉銅層出現針孔或剝離。
? 電解銅電鍍：在化學沉銅基礎上，通過電解方式增厚銅層（厚度 5-10μm），增強孔壁導電性與機械強度。電鍍時需控制電流密度（1-2A/dm2）與電鍍時間（30-60 分鐘），確?？變?nèi)銅層均勻無空洞。
1. 層壓工序：
? 疊層設計：根據產品層數要求，將內層板、半固化片（PP 片）按順序疊放，半固化片需選用流動性適中的型號（如 TG≥170℃的 PP 片），確保層壓時能充分填充線路間隙。
? 層壓參數控制：層壓溫度分階段升溫（升溫速率 2-3℃/min，最高溫度 180-200℃），壓力控制在 30-40kg/cm2，保溫保壓時間 60-90 分鐘。此步驟需避免溫度過高導致基材變形，或壓力不足導致層間氣泡。
（三）后期工序：外層圖形與表面處理
1. 外層圖形制作：流程與內層圖形類似，但需結合激光鉆孔后的孔位進行定位，確保外層線路與孔壁精準對接。外層線路精度需控制在 ±0.03mm 以內，且需預留測試點，方便后續電性能檢測。
2. 表面處理：根據應用場景選擇合適的表面處理方式，常見類型包括：
? 沉金：表面沉積 5-10μm 厚的金層，具有良好的導電性與抗氧化性，適用于高頻通信設備（如 5G 基站天線板）。
? OSP（有機 solderability preservative）：在銅面形成一層有機保護膜，成本較低，適用于汽車電子中無高頻需求的模塊。
? 沉銀：表面沉積 2-5μm 厚的銀層，導電性優，但易氧化，需搭配防氧化包裝，適用于醫療設備中的短期使用產品。
（四）終檢工序：全面檢測確?？煽啃?/span>
1. 外觀檢測：通過目視或 AOI 設備檢查板件表面是否有劃痕、露銅、色差等缺陷，孔位是否偏移，表面處理是否均勻。
2. 電性能檢測：采用飛針測試機檢測線路的導通性、絕緣電阻（≥1012Ω）、耐電壓（≥500V AC）等參數，確保無開路、短路或漏電問題。
3. 可靠性測試：抽樣進行高溫高濕測試（85℃/85% RH，1000 小時）、冷熱沖擊測試（-40℃~125℃，1000 次循環），檢測層間結合力與孔壁可靠性，確保產品在惡劣環境下穩定工作。
三、任意層 HDI 板工藝的技術優勢與行業對比
相比普通 PCB 與傳統 HDI 板，任意層 HDI 板在工藝設計、性能表現上具有顯著優勢，具體對比如下表所示：
對比維度 | 任意層 HDI 板 | 傳統 HDI 板 | 普通 PCB |
布線密度 | 高（線寬 / 線距≤3/3mil） | 中（線寬 / 線距≥4/4mil） | 低（線寬 / 線距≥8/8mil） |
跨層互聯能力 | 任意兩層可直接導通 | 需依賴基準層，不可跨層 | 僅能通過通孔導通相鄰層 |
板件厚度 | 薄（多層板厚度≤1.0mm） | 中（多層板厚度 1.2-1.5mm） | 厚（多層板厚度≥1.8mm） |
導通孔數量 | 少（減少 30%-50%） | 中 | 多 |
適用場景 | 5G、汽車電子、醫療設備 | 智能手機、平板電腦 | 家電、普通電子設備 |
從工藝技術角度看，任意層 HDI 板的優勢主要源于兩點：
1. 激光鉆孔的精準性：紫外激光鉆孔可實現微小孔徑與精準孔位控制，為跨層互聯提供基礎，而傳統 HDI 板多采用機械鉆孔，孔徑最小僅能達到 0.2mm，且孔位偏差較大。
2. 層壓工藝的穩定性：任意層 HDI 板采用 “分步層壓 + 精準定位” 技術，通過定位銷與光學定位系統，確保層間對準精度≤±0.01mm，避免傳統 HDI 板因?qū)娱g偏移導致的互聯失效。
四、任意層 HDI 板工藝的應用場景與行業需求
隨著電子設備集成度的提升，任意層 HDI 板的應用場景不斷拓展，核心集中在以下四大領域：
（一）5G 通信設備領域
5G 基站的天線模塊、RRU（射頻拉遠單元）需承載高頻信號（3.5GHz / 毫米波頻段），對 PCB 的信號完整性要求極高。任意層 HDI 板的低損耗基材與高密度布線，可減少信號傳輸過程中的衰減與干擾，確保 5G 信號的穩定傳輸。同時，基站設備對體積要求嚴苛，任意層 HDI 板的輕薄特性可幫助設備實現小型化設計。
（二）汽車電子領域
新能源汽車的 ADAS（高級駕駛輔助系統）、車載雷達（如毫米波雷達）需集成大量傳感器與芯片，傳統 PCB 難以滿足布線需求。任意層 HDI 板可實現 “多芯片近距離互聯”，減少線路長度，降低信號延遲，提升 ADAS 系統的響應速度。此外，汽車電子需滿足 - 40℃~125℃的工作溫度范圍，任意層 HDI 板的高耐熱基材與可靠層壓工藝，可確保在極端環境下的穩定性。
（三）醫療電子領域
便攜式醫療設備（如血糖儀、心電監測儀）需兼顧小型化與高精度，任意層 HDI 板可在有限空間內集成電源、信號、傳感線路，同時其生物相容性表面處理（如沉金）可避免與人體接觸時產生不良反應。此外，醫療設備對可靠性要求極高，任意層 HDI 板的嚴格檢測流程（如 100% 電性能測試）可降低產品故障風險。
（四）消費電子領域
高端智能手機的攝像頭模塊、Mini LED 顯示屏需實現 “高密度封裝”，任意層 HDI 板可支持芯片級封裝（CSP）與倒裝芯片（Flip Chip）技術，減少元件占用空間，提升手機的拍照性能與顯示效果。例如，部分旗艦機型的攝像頭 PCB 已采用 6 層任意層 HDI 板，布線密度較傳統 HDI 板提升 40%，助力實現多攝協同工作。
五、任意層 HDI 板工藝的常見問題與解決對策
在任意層 HDI 板的生產過程中，受設備精度、材料特性、參數控制等因素影響，易出現一些工藝問題，需針對性解決：
（一）激光鉆孔孔徑偏差
? 問題原因：激光功率不穩定、基材厚度不均、吹氣壓力不足導致殘?jiān)鼩埩簟?/span>
? 解決對策：1. 定期校準激光設備，確保功率波動≤±0.5W；2. 基材裁切前進行厚度檢測，偏差超過 ±0.01mm 的基材禁用；3. 調整吹氣壓力（0.3-0.5MPa），確?？變?nèi)殘?jiān)鼜氐浊宄?/span>
（二）電鍍銅層厚度不均
? 問題原因：電流密度分布不均、電鍍液濃度失衡、板件懸掛方式不當。
? 解決對策：1. 采用象形陽極設計，優化電流分布；2. 定期檢測電鍍液濃度（如硫酸銅濃度 180-220g/L），及時補充藥劑；3. 調整板件懸掛角度，確保每個板件的電流接收均勻。
（三）層壓氣泡
? 問題原因：半固化片流動性不足、層壓溫度升溫過快、壓力不足。
? 解決對策：1. 選用流動性≥70% 的半固化片，且使用前在 80℃下預熱 2 小時，去除水分；2. 降低升溫速率至 1-2℃/min，確保半固化片充分流動；3. 適當提升層壓壓力（至 45kg/cm2），并延長保壓時間至 90 分鐘。
六、任意層 HDI 板工藝的未來發展趨勢
1. 線路精細化：未來線寬 / 線距將突破 2/2mil，向 1/1mil 邁進，需依賴更先進的激光鉆孔設備（如深紫外激光機）與高精度曝光設備（如電子束曝光機）。
2. 材料創新：低介電損耗（εr≤3.0）、高導熱（導熱系數≥2W/m?K）的新型基材將成為主流，滿足高頻高速與熱管理需求。
3. 工藝智能化：引入 AI 視覺檢測系統，實現從鉆孔到終檢的全流程自動化缺陷識別；采用數字孿生技術模擬層壓、電鍍過程，提前優化參數，降低試產成本。
4. 綠色生產：推廣無鉛電鍍、低 VOC（揮發性有機化合物）油墨，減少工藝對環境的污染，符合全球環保法規（如歐盟 RoHS 2.0）要求。
