隨著通信、計算機和消費電子設備的飛速發展,高速數字電路和高頻模擬電路的應用越來越廣泛。這些電路對信號完整性、傳輸速率和抗干擾能力提出了更高要求。多層板(Multilayer PCB作為電子設備的核心組成部分,其設計中的阻抗控制技術顯得尤為重要。阻抗控制不僅影響信號的傳輸質量,還直接關系到整個系統的可靠性和性能。本文將深入探討多層板阻抗控制技術的原理、工藝方法、應用場景以及未來發展趨勢,幫助讀者全面理解這一關鍵技術。

一、多層板與阻抗控制的基本概念

多層板是指由多個導電層(通常為銅層)和絕緣層(如FR-4材料)交替堆疊而成的印刷電路板(PCB)。與單層或雙層板相比,多層板能實現更復雜的電路布局,節省空間,并提高信號傳輸效率。然而,隨著層數增加和信號頻率的提升(例如在5G、高速數據中心等領域),信號在傳輸過程中容易受到反射、串擾和損耗的影響。這時,阻抗控制技術就變得至關重要。

阻抗控制是指在PCB設計中,通過精確控制傳輸線(如微帶線或帶狀線)的特性阻抗,使其匹配源端和負載端的阻抗,從而確保信號完整傳輸。特性阻抗是信號在傳輸線中傳播時遇到的電阻性、電容性和電感性阻抗的綜合體現,通常用歐姆(Ω)表示。如果阻抗不匹配,會導致信號反射、失真和能量損失,進而引發系統誤碼、發熱甚至故障。

在實際應用中,阻抗控制需要考慮多種因素,包括介電常數、線寬、線距、層壓厚度和材料特性等。例如,在高頻電路中,阻抗值通常控制在50Ω100Ω左右,以實現最佳信號傳輸。多層板的阻抗控制更復雜,因為各層之間的耦合效應和介質不均勻性會增加設計難度。


二、多層板阻抗控制的原理與技術細節

阻抗控制的核心在于傳輸線理論。根據電磁場理論,特性阻抗(Z0)可以通過以下公式近似計算:對于微帶線,Z0 ≈ (87/√(εr+1.41)) * ln(5.98H/(0.8W+T)),其中εr是介電常數,H是介質厚度,W是線寬,T是銅厚度;對于帶狀線,Z0 ≈ (60/√εr) * ln(4H/(0.67πW))。這些公式表明,阻抗值受材料屬性(如介電常數)和幾何尺寸(如線寬和層厚)的直接影響。

在多層板中,阻抗控制的技術細節包括:

材料選擇:介電常數(εr)是影響阻抗的關鍵因素。常用的PCB材料FR-4εr≈4.2-4.5)適用于一般應用,但高頻電路可能需要低介電常數材料,如Rogers系列(εr≈2.5-3.5),以減少信號延遲和損耗。此外,銅箔的厚度和類型(如壓延銅或電解銅)也會影響阻抗的穩定性。

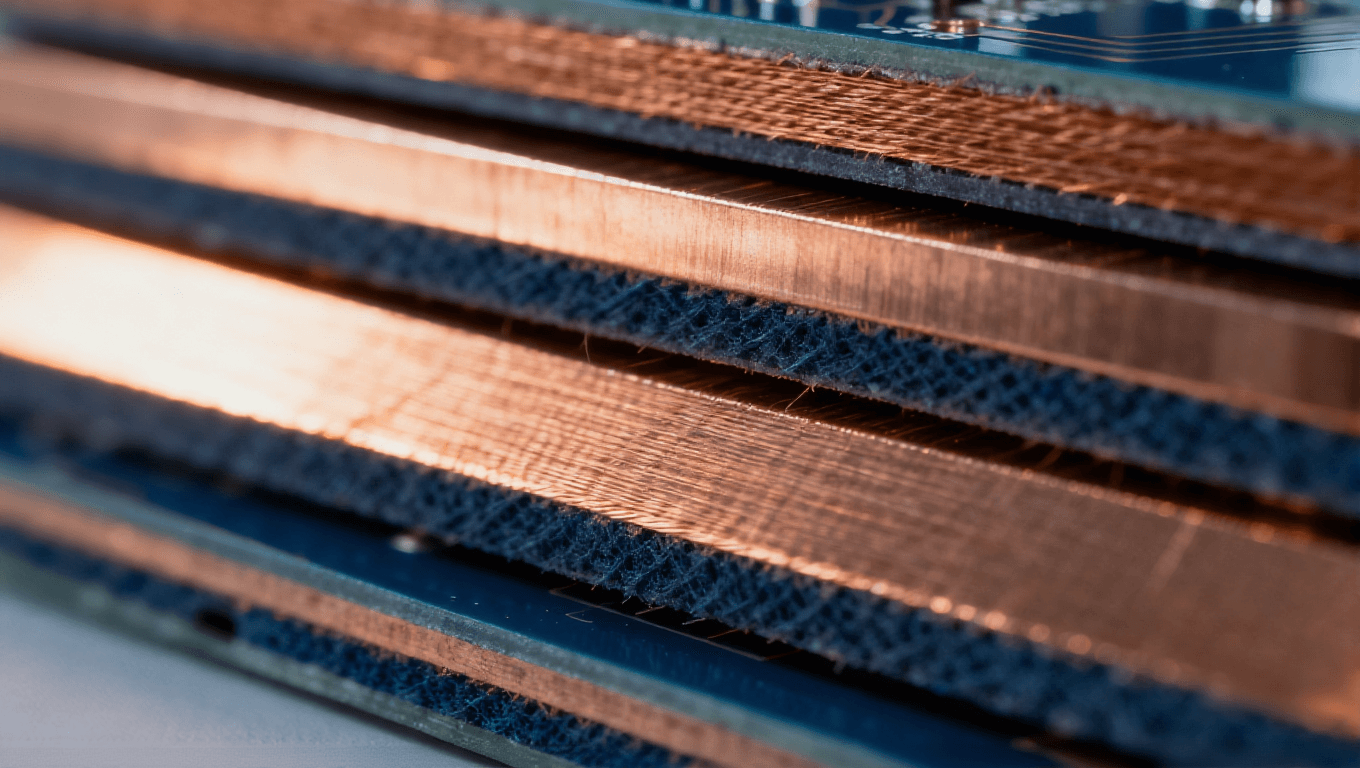

層壓結構設計:多層板的層壓過程涉及多個導電層和絕緣層的堆疊。阻抗控制需要精確計算各層的厚度和間距。例如,在高速設計中,通常采用對稱層壓結構以減少應力不均,并通過仿真軟件(如ADSHFSS)優化層間耦合,確保阻抗一致性。

線寬和線距控制:傳輸線的寬度(W)和與參考層的距離(H)是阻抗調整的主要手段。在制造過程中,通過光繪和蝕刻工藝精確控制線寬,誤差通常需小于±10%。同時,線距(即相鄰線路的間距)需避免過近導致串擾,一般建議線距大于線寬的2倍。

接地和屏蔽:多層板中,接地層的設計對阻抗控制至關重要。完整的接地層可以提供穩定的參考平面,減少電磁干擾(EMI)。在高阻抗區域,常采用屏蔽層或接地過孔來隔離噪聲,確保信號完整性。

工藝補償:由于制造過程中的變量(如蝕刻速率和層壓壓力),實際阻抗可能與設計值有偏差。因此,需要通過預補償技術,例如在設計中略微調整線寬,以抵消工藝誤差。統計過程控制(SPC)方法常用于監控生產一致性。

三、多層板阻抗控制的工藝方法與制造流程

實現精確的阻抗控制需要嚴格的工藝管理。多層板的制造流程包括內層制作、層壓、鉆孔、電鍍和外層處理等步驟,每個環節都需考慮阻抗因素。

內層制作與圖形轉移:首先,通過光繪技術將電路圖形轉移到銅箔上,然后進行蝕刻以形成傳輸線。阻抗控制的關鍵在于確保線寬和間距的精度?,F(xiàn)代工廠使用激光直接成像(LDI)技術,將設計數據直接投射到基板上,減少誤差,提高分辨率。在這一步,材料預處理(如表面清潔)也很重要,以避免雜質影響介電性能。

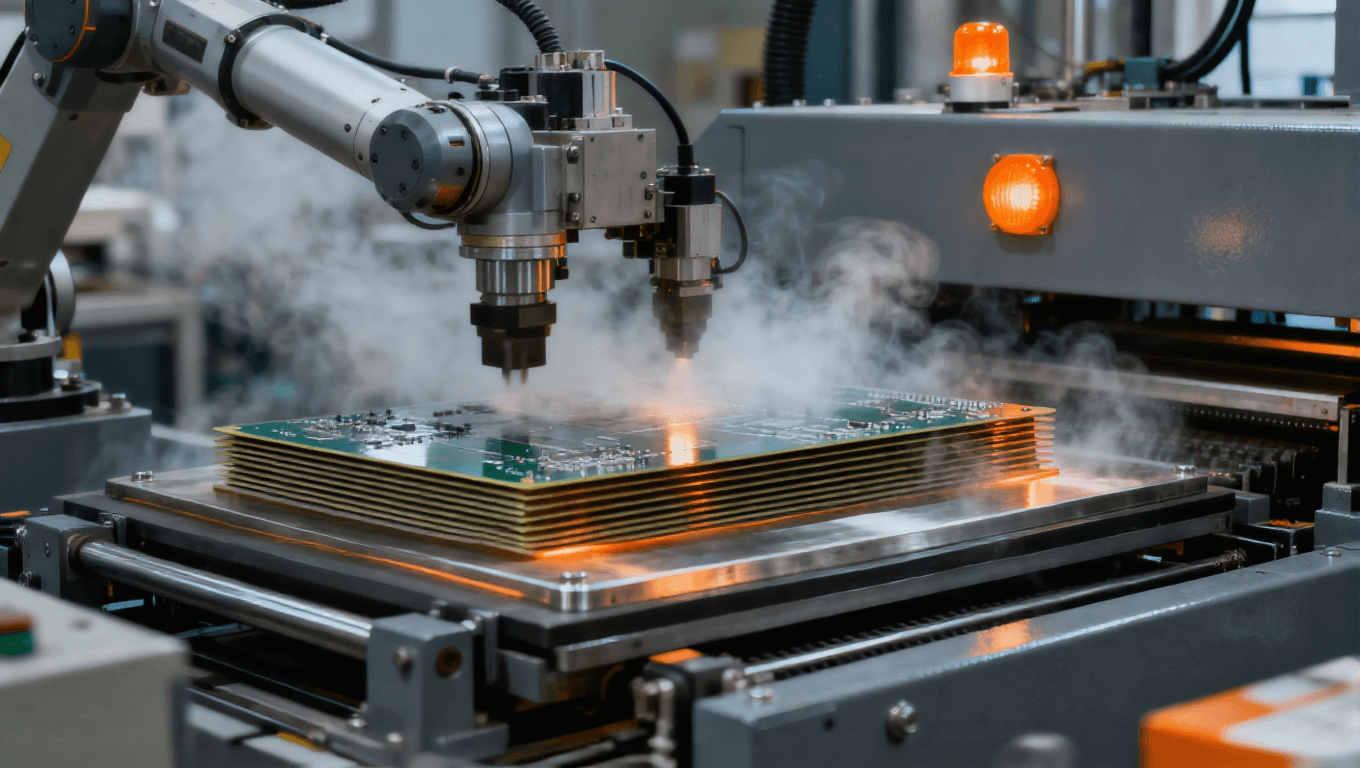

層壓工藝:多層板的層壓是將內層芯板與半固化片(Prepreg)堆疊后,在高溫高壓下壓合成型。阻抗控制需要精確控制層壓厚度和壓力。例如,使用自動層壓機確保各層均勻貼合,并通過實時監測調整參數。層壓過程中,介電常數的穩定性至關重要,需選擇低吸濕性材料以防止環境濕度影響。

鉆孔與孔金屬化:鉆孔用于形成層間連接的過孔,但過孔會引入寄生電感和電容,影響阻抗。因此,在阻抗敏感區域,需優化過孔設計,如采用盲孔或埋孔減少 stub 效應??捉饘倩ㄈ缁瘜W(xué)鍍銅)需均勻覆蓋,以避免阻抗突變。通過仿真工具分析過孔對阻抗的影響,并在設計中添加補償結構。

電鍍與表面處理:電鍍過程增加銅厚度,可能改變線寬和阻抗。因此,需控制電鍍時間和電流密度,確保一致性。表面處理(如沉金或OSP)則影響信號損耗,選擇低損耗涂層有助于維持阻抗穩定。

測試與驗證:制造完成后,阻抗測試是必不可少的環節。常用方法包括時域反射計(TDR)測試,它能直接測量特性阻抗并定位偏差點。抽樣測試和全檢結合,確保產品符合設計標準(如IPC-2141標準)。此外,結合自動化測試設備(ATE),實現大數據分析,優化工藝參數。

在整個制造流程中,環境控制(如溫濕度)和員工培訓也至關重要。例如,在潔凈室環境中操作,減少塵埃污染;通過定期校準設備,保證測量準確性。這些工藝方法的整合,使得多層板阻抗控制從設計到生產實現無縫銜接,滿足高速電路的需求。


四、多層板阻抗控制的應用場景與優勢

阻抗控制技術廣泛應用于多個高科技領域,尤其在需要高速信號傳輸?shù)膱龊?。以下是一些典型?yīng)用場景:

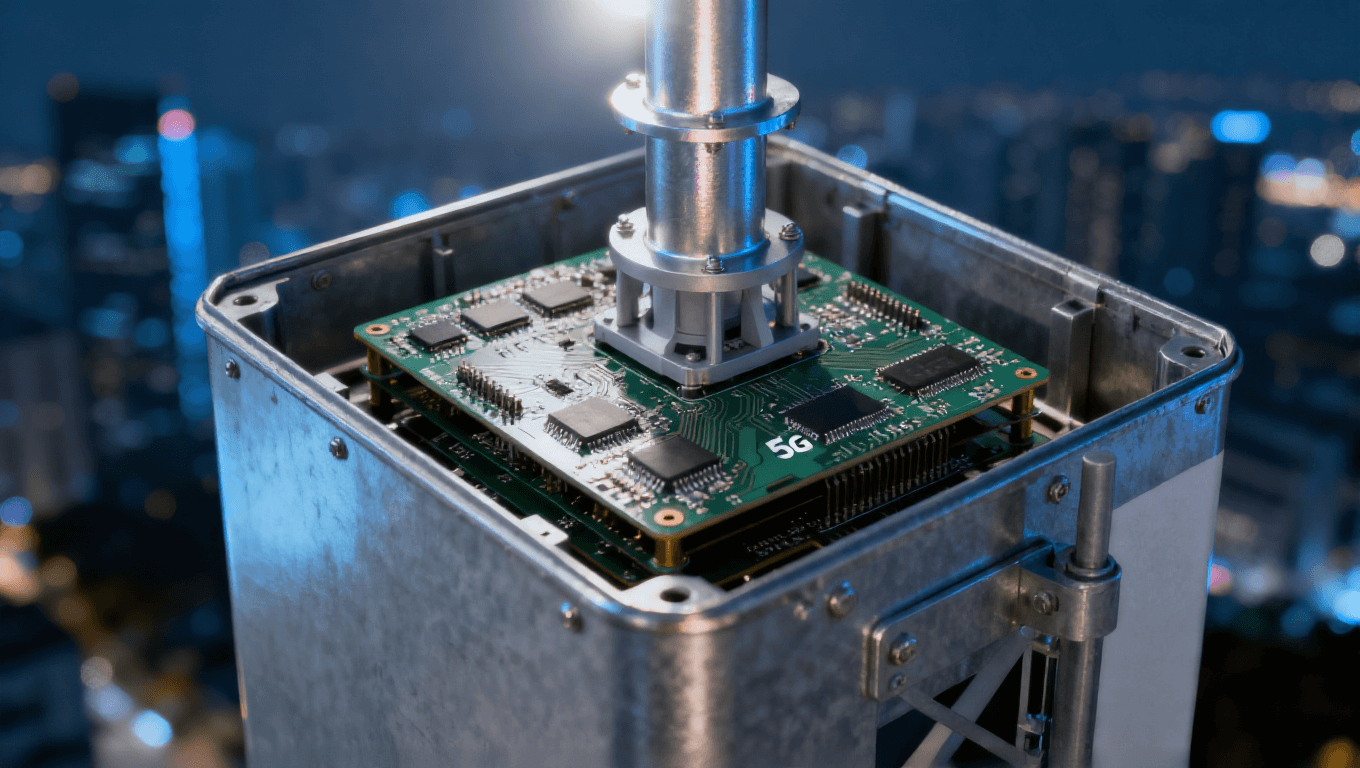

通信設備:在5G基站、路由器和交換機中,高頻信號(如毫米波)對阻抗匹配要求極高。多層板阻抗控制確保信號低損耗傳輸,減少誤碼率,提升網絡性能。例如,在Massive MIMO天線系統中,精確的阻抗設計能優化波束成形效果。

計算機與數據中心:服務器、存儲設備和高速接口(如PCIe、USB4)依賴多層板實現高密度互連。阻抗控制幫助維持信號完整性,支持數據速率高達100Gbps以上,降低延遲和功耗。

消費電子:智能手機、平板電腦和可穿戴設備中,多層板用于處理器和內存模塊。阻抗控制延長電池壽命,并改善用戶體驗,如在高清視頻傳輸中減少畫面抖動。

汽車電子:在自動駕駛和電動汽車中,多層板用于雷達、傳感器和控制系統。阻抗控制增強抗干擾能力,確保安全關鍵信號的可靠性,符合車規標準(如AEC-Q100)。

醫療設備:高端醫療儀器(如MRI和心電圖機)使用多層板進行信號處理。阻抗控制提高測量精度,減少噪聲,保障患者安全。

阻抗控制的優勢主要體現在以下幾個方面:首先,它提升系統可靠性,通過減少信號反射和失真,降低故障率;其次,優化性能,支持更高頻率和更遠傳輸距離;最后,降低成本,通過預防性設計減少后期維修和重工。據統計,在高速PCB設計中,有效的阻抗控制可將產品返工率降低30%以上,同時延長設備壽命。

五、挑戰與解決方案

盡管多層板阻抗控制技術帶來諸多好處,但在實際應用中仍面臨一些挑戰:

設計復雜性:隨著層數增加(如20層以上),阻抗計算變得復雜,容易受交叉耦合和邊緣效應影響。解決方案是使用高級EDA工具(如CadenceMentor Graphics)進行三維電磁仿真,提前預測阻抗變化,并結合設計規則檢查(DRC)優化布局。

制造公差:工藝變量(如材料批次差異和蝕刻不均勻)可能導致阻抗偏差。應對策略包括實施統計過程控制(SPC),建立公差數據庫,并通過閉環反饋調整生產參數。例如,與供應商合作,定制低公差材料。

成本壓力:高頻材料和精密工藝會增加制造成本。企業可通過標準化設計、批量生產和工藝創新來平衡成本與性能。例如,采用模擬-數字混合設計,在關鍵區域應用阻抗控制,而非全局使用。

測試難度:阻抗測試需要專用設備,且在高密度板上難以實施。推廣非破壞性測試方法,如基于網絡的矢量分析,并結合機器學習算法預測阻抗分布,可以提高測試效率。

環境適應性:溫度、濕度變化會影響材料特性,進而改變阻抗。在設計階段考慮環境因素,使用溫度補償材料,并進行加速老化測試,確保產品在惡劣環境下穩定工作。

通過跨學科合作(如與材料科學和機械工程結合),以及持續研發,這些挑戰正逐步被克服。例如,新興的柔性多層板技術,結合阻抗控制,正在可折疊設備中展現潛力。


六、未來發展趨勢


材料創新:未來將涌現更多高性能材料,如納米復合介質,具有可調介電常數和低損耗特性。這些材料能自適應環境變化,實現動態阻抗控制。

智能制造:工業4.0和數字孿生技術將整合到PCB制造中,通過實時數據采集和AI分析,實現阻抗預測和自動調整。例如,智能工廠可使用物聯網傳感器監控生產全過程,減少人為誤差。

高頻與高速應用:在太赫茲頻率和量子計算領域,阻抗控制需達到亞微米級精度。研究重點將轉向新傳輸線結構,如共面波導和硅基集成,以支持更高數據速率。

可持續發展:環保法規推動阻抗控制技術向綠色工藝轉型,例如使用無鹵素材料和可回收層壓板,減少碳足跡。

標準化與協作:行業標準(如IPC標準)將不斷更新,促進全球協作。通過開放平臺共享阻抗模型,加速產品開發周期。


多層板阻抗控制技術是確?,F(xiàn)代電子設備高性能和可靠性的關鍵。通過理解其原理、掌握工藝方法并應對挑戰,我們可以在高速數字和高頻應用中實現卓越的信號完整性。本文從基礎概念到未來趨勢,全面剖析了這一技術,希望能為電子工程師、設計師和行業從業者提供實用參考。隨著技術演進,阻抗控制將繼續在5G、AI和智能設備中發揮重要作用,推動電子行業向前發展。
