在 5G 通信、自動駕駛、低軌衛星等前沿領域的推動下，高頻毫米波天線板已成為實現高速信號傳輸與精準數據交互的核心載體。相較于傳統微波天線板，工作于 30GHz-300GHz 頻段的高頻毫米波天線板，因電磁波波長僅 1-10 毫米，對制造工藝的精度、材料的穩定性提出了近乎苛刻的要求。一項行業數據顯示，毫米波頻段信號每傳輸 1 厘米，介質損耗導致的信號衰減是微波頻段的 5 倍以上，這使得工藝控制成為決定高頻毫米波天線板性能的關鍵因素。本文將從基材選型、核心工藝、質量檢測到應用適配，全面拆解高頻毫米波天線板的制造全流程。
一、基材選型：高頻性能的根基保障
基材作為高頻毫米波天線板的信號傳輸載體，其介電特性直接決定信號完整性與傳輸效率。毫米波頻段對基材的介電常數（Dk）穩定性、介質損耗因子（Df）、熱膨脹系數（CTE）等參數有著嚴格界定，任何微小偏差都可能引發信號反射、衰減加劇等問題。
（一）核心材料性能指標
高頻毫米波天線板基材需滿足三大核心要求：首先是介電常數穩定性，在 28GHz 典型毫米波頻段下，Dk 值需控制在 2.2-3.5 區間，且批次間波動≤±0.05，溫度變化（-50℃~150℃）導致的 Dk 漂移率需＜1%；其次是低損耗特性，介質損耗因子 Df 必須≤0.002，否則在 77GHz 雷達應用中信號衰減率將陡增 40%；最后是尺寸穩定性，熱膨脹系數 CTE 需與銅箔、封裝外殼匹配，衛星應用中需與鈦合金（CTE 8-10ppm/℃）的參數對齊，避免層間開裂。
（二）主流基材類型及適配場景
當前行業主流基材可分為三類：一是 PTFE 基復合材料，如羅杰斯 RO3003（Dk=3.0±0.04，Df＜0.003），兼具低損耗與可加工性，是 5G 基站 Massive MIMO 天線的優選，可通過與 FR-4 混壓平衡成本與性能；二是陶瓷基材料，氮化鋁填充 PTFE 等材質熱導率可達 180W/mK，介電常數溫度穩定性 ±0.02，適配 100W 級 GaN 功放的散熱需求，廣泛用于衛星通信系統；三是柔性材料，液晶聚合物（LCP）基板憑借優異的彎折性能與超低損耗，成為星載柔性饋電網絡核心材料，支持毫米波信號的 3D 路徑傳輸。
（三）國產化材料突破與選型誤區
在國產化替代趨勢下，湍流電子 TL 系列基材已實現技術突破，其中 TL300（Dk=3.00）采用碳氫樹脂 - 陶瓷 - 玻纖復合結構，密度較傳統 PTFE 材料更低，且兼容普通 FR-4 制造工藝，插損性能達到國際同類產品水平。選型時需規避兩大誤區：一是盲目追求高 Dk 值，忽視損耗匹配，如 Dk≥10 的材料必須確保 Df＜0.002，否則得不償失；二是忽視工藝適配性，陶瓷填充材料雖性能優異，但對鉆孔設備精度要求極高，需提前評估生產能力。
二、核心制造工藝：精度與穩定性的雙重攻堅
高頻毫米波天線板的制造工藝已從傳統 PCB 的 "尺寸控制" 升級為 "電磁特性控制"，需在激光加工、阻抗調控、層壓互聯等環節實現納米級精度管控，才能滿足高頻信號傳輸需求。
（一）激光微孔與線路成型工藝

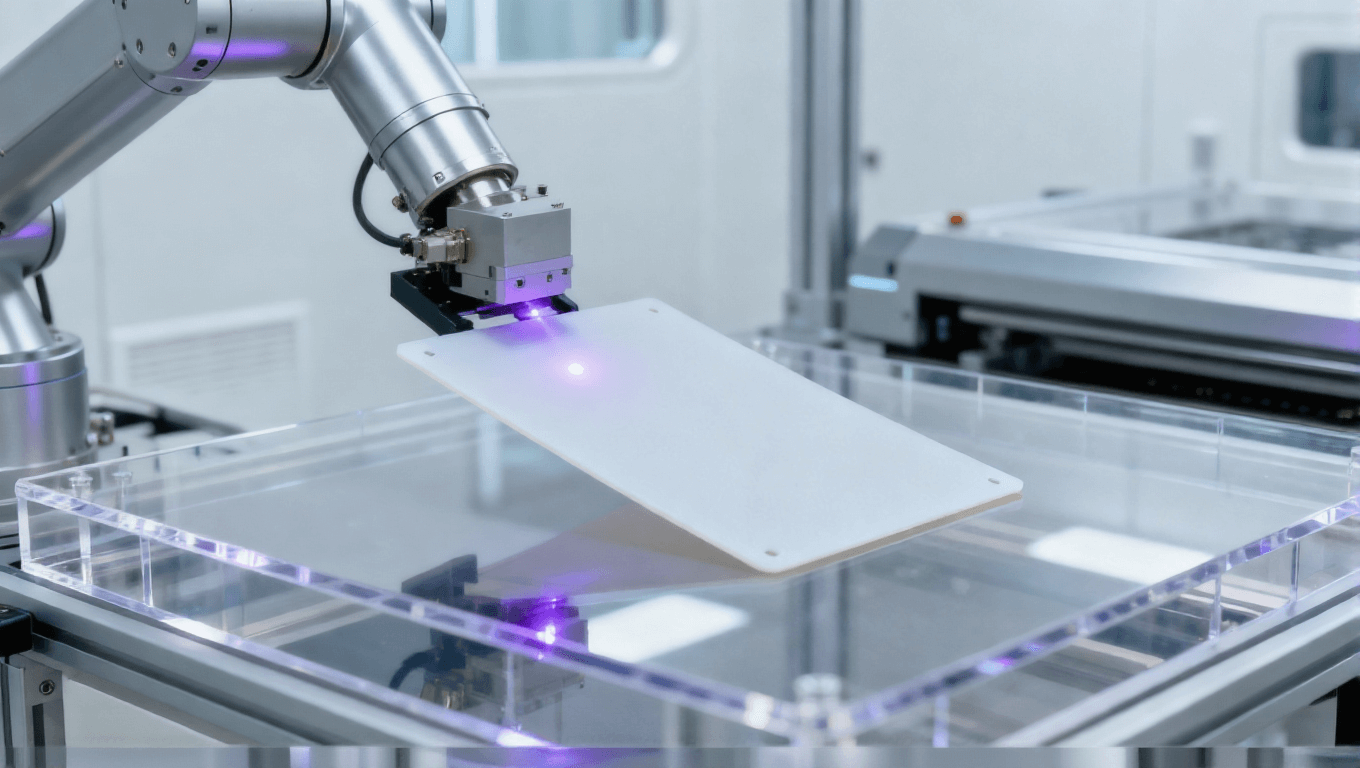

毫米波天線板的高密度集成需求（如 128 通道射頻鏈路）推動了微孔技術的發展。行業普遍采用紫外激光鉆孔工藝，實現 0.07-0.13mm 超微孔加工，配合真空樹脂塞孔技術，可確保 10 萬次熱循環零失效，解決BGA盤中孔易斷裂問題。線路成型則依賴激光直接成像（LDI）技術，通過紫外光直接曝光形成線路圖形，線寬精度可達 ±0.0127mm（±0.5mil），遠高于傳統光刻工藝的 ±0.05mm 精度。
在車規級雷達板生產中，線路邊緣粗糙度需控制在 2μm 以內，否則趨膚效應會導致導體損耗增加 30%。為此，工藝上采用超低輪廓（HVLP）銅箔（Rz≤1.5μm），配合等離子體表面處理，增強銅箔與基材結合力，同時降低傳輸損耗。某 77GHz 雷達板案例顯示，通過該工藝優化，信號傳輸速率提升至 40Gbps，誤碼率降至 10?12。
（二）納米級阻抗控制體系
阻抗失配是毫米波信號衰減的主要原因之一，行業標準要求阻抗公差≤±10%，而高端應用需控制在 ±5% 以內。實現這一精度需構建 "材料選型 - 工藝控制 - 實時校準" 的全鏈條體系：基材選用陶瓷填充 PTFE（Dk=3.0），從源頭降低介質損耗；LDI 曝光機實現線寬 ±0.076mm 精度調控，避免線路偏差引發的阻抗漂移；通過 TDR 測試儀與矢量網絡分析儀（VNA）實時校準，將阻抗偏差穩定在 ±3%。
多層板設計中，阻抗控制需考慮層間介質厚度差異。采用對稱疊層結構與低流膠片（Low Flow Prepreg），可避免壓合過程中流膠不均導致的板厚超差，翹曲度控制在 0.75% 以內。在 85℃/85% RH 濕熱環境測試中，經阻抗優化的毫米波雷達板阻抗漂移率＜2%，遠優于行業平均的 5%。
（三）多層混壓與熱管理工藝
高頻毫米波天線板常采用 "高頻材料 + 普通材料" 的混壓結構，如 PTFE 與 FR-4 混壓，在關鍵信號層使用低損耗 PTFE，非核心區域采用 FR-4 降低成本。混壓工藝的核心是真空層壓技術，通過殘壓＜5kPa 的真空環境消除界面氣泡，使層間剝離強度提升 35%，確保介電性能穩定。
熱管理是大功率高頻應用的核心挑戰。針對 IGBT 模塊等高溫熱點，采用 10oz 厚銅局部增強工藝，配合微晶磷銅鍍層，熱傳導效率提升 40%，熱阻降低至 0.8℃/W。在衛星通信板中，采用 AlSiC 金屬基復合板，熱導率從傳統材料的 1.5W/mK 躍升至 180W/mK，使功放模塊 MTBF（平均無故障時間）從 5 萬小時延長至 8 萬小時。
三、質量檢測與可靠性驗證：全流程品控體系
高頻毫米波天線板的應用環境多為極端場景（如 - 150℃~+125℃的衛星環境、-40℃~+85℃的車規環境），需建立覆蓋材料、制程、成品的全流程檢測體系，依據 CSTM 00907-2022《高頻基板材料試驗方法》等標準執行。
（一）材料級檢測

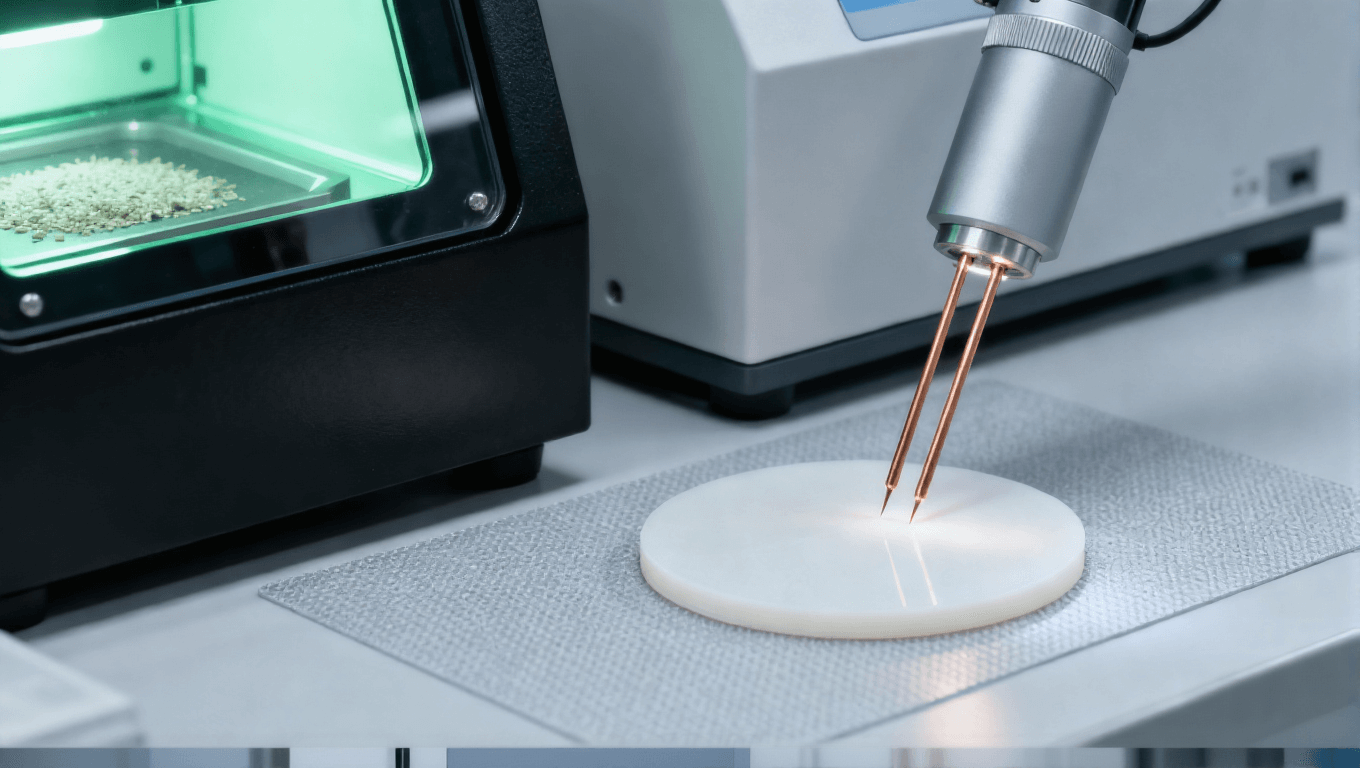

材料入庫前需完成三項關鍵測試：介電性能測試采用帶狀線諧振法，在 1GHz-40GHz 頻段內測量 Dk 與 Df，確保 Dk 波動＜0.5，Df≤0.002；熱性能測試通過差示掃描量熱儀（DSC）檢測 Tg 與 Td，要求 Tg≥180℃，Td≥350℃；機械性能測試驗證銅箔剝離強度，需≥1.5N/mm，避免后續加工中出現分層。
針對毫米波材料的各向異性特點，新增 Z 向介電常數測試，這是傳統標準未覆蓋的關鍵項目。某檢測數據顯示，部分 PTFE 材料在 X/Y 向 Dk=3.0，而 Z 向 Dk=3.5，若忽視該差異會導致多層板阻抗計算偏差達 15%。
（二）制程與成品檢測
制程檢測采用全流程 AI 質檢方案：AOI 自動光學檢測識別 25μm 線寬偏差，X-Ray 檢測埋孔導通性與層間對準度（要求 ±25μm 以內），飛針測試驗證高頻鏈路連續性。成品檢測則聚焦高頻性能與環境適應性：用矢量網絡分析儀測量 28GHz 頻段插入損耗，要求≤0.15dB/cm；通過微波暗室測試輻射方向圖，確保波束賦形精度與旁瓣抑制比達標；環境測試包含 500 次高低溫循環（-50℃~150℃）、240h 鹽霧試驗，驗證介電性能變化率＜1%。
無源互調（PIM）測試是通信類天線板的特殊要求，加載雙音信號后，三階互調產物需≤-150dBc，否則會引發信號干擾。某運營商數據顯示，通過 PIM 優化的天線板，通信質量投訴率降低 35%。
四、典型應用場景的工藝適配案例
高頻毫米波天線板的工藝設計需與應用場景深度綁定，不同領域的性能需求差異直接決定工藝路線選擇。
（一）5G 基站 Massive MIMO 天線板
某 5G 基站項目需實現 28GHz 頻段 128 通道信號傳輸，天線板厚度限制在 1.2mm。解決方案采用 6 層 HDI 設計，信號層選用羅杰斯 RO3003 基材（Dk=3.0，Df＜0.002），控制層采用 FR-4 混壓；通過激光鉆孔實現 0.1mm 埋孔，LDI 技術制作 3mil（0.076mm）線寬線路；阻抗控制采用動態介電補償技術，偏差穩定在 ±3%。實測顯示，該天線板使基站覆蓋半徑提升 23%，信號延遲降低 18%。
（二）自動駕駛 77GHz 雷達板
車規級雷達板需通過 AEC-Q100 認證，在 - 40℃~125℃環境下穩定工作。工藝上采用 TL350 基材（Dk=3.50，UL 94V-0 阻燃），配合 0.13mm 盲孔與 HVLP 銅箔；熱管理采用局部厚銅設計，散熱效率提升 35%；全流程執行 AOI+X-Ray+PIM 三重檢測。該方案使雷達板故障率降至 0.02ppm，滿足自動駕駛 L4 級安全要求。
（三）低軌衛星相控陣天線板
衛星應用面臨輕量化（密度≤2.2g/cm3）與抗輻照雙重需求。采用羅杰斯 RO3003+FR4 混壓結構，天線區域用低損耗 PTFE 保障信號傳輸，控制區用 FR4 減重；表面采用金錫共晶焊裝技術，增強抗振動性能；通過 - 150℃~+125℃ 500 次循環測試，介電常數變化率＜0.8%。應用該方案后，衛星天線陣列效率從 61% 提升至 68%，重量減少 22%。
五、工藝發展趨勢：邁向 6G 與智能化制造
隨著 6G 通信向太赫茲頻段（100GHz-10THz）演進，高頻毫米波天線板工藝正迎來三大升級方向：材料方面，研發 BaTiO3 納米陶瓷基板（目標 Dk=15）與石墨烯增強材料，進一步降低損耗并實現小型化；工藝方面，激光直接成型（LDS）技術可在 3D 結構表面制備電路，使饋電網絡體積縮小 30%，納米銀燒結技術實現 200℃低溫連接，適配柔性載荷需求；制造模式方面，AI 驅動的參數優化系統可實時調整鉆孔、曝光參數，預計良率將從當前的 95% 提升至 99.5%。
同時，行業標準體系持續完善，CSTM 00907-2022 等標準填補了高頻材料檢測空白，而 IPC-6018DS 標準的更新將推動質量管控國際化。在國產化浪潮下，基材、設備、工藝的協同創新，正推動我國高頻毫米波天線板產業從 "跟跑" 向 "領跑" 跨越。
