一、認識 DIP 封裝：從日常設備說起
或許你沒聽過 “DIP 封裝” 這個詞，但很可能在生活中見過它的身影。家里老式收音機里那塊兩側帶著金屬引腳的黑色芯片，實驗室里學生們插拔的電路板元件，不少都是 DIP 封裝的產物。
通俗來講，DIP 封裝就像給集成電路穿了一件 “帶腿的外套”，兩側的金屬引腳就是 “腿”，能穩穩地插進電路板的小孔里，和電路板緊密連接。這種設計從 20 世紀 60 年代誕生以來，就憑借簡單可靠的特點，在電子設備中占據了重要地位。
二、DIP 封裝選型決策樹
硬件工程師需評估四大維度：
1. 環境適應性：

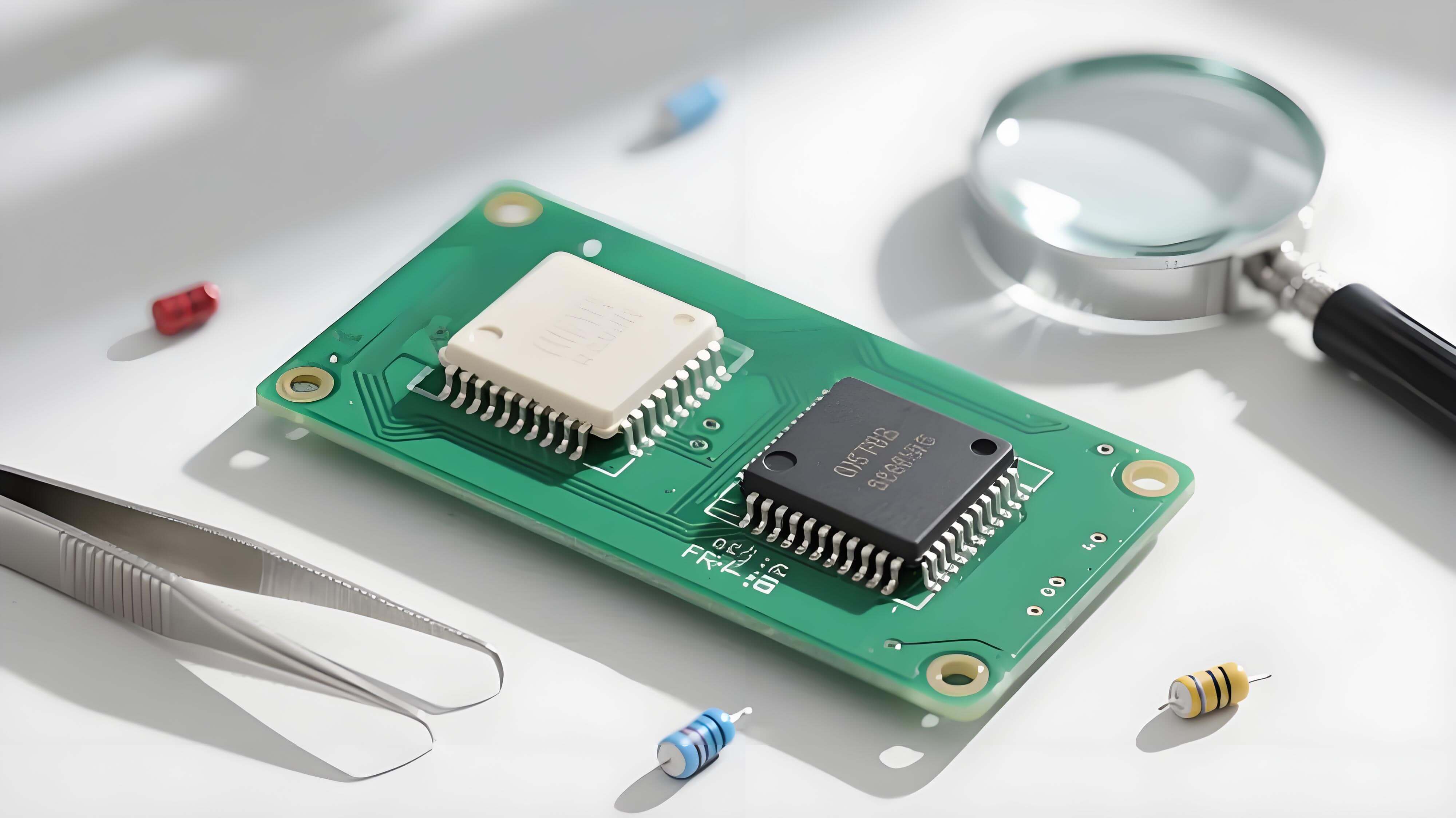

? 潮濕環境 → 選擇陶瓷封裝（氣密性＞環氧樹脂）。就像在潮濕的南方，陶瓷材質的容器比塑料容器更能防潮一樣，陶瓷封裝的 DIP 芯片在潮濕環境中更耐用。
? 震動場景 → 優先銅合金引腳（抗疲勞強度＞鐵鎳合金）。這好比汽車減震器，銅合金引腳能像更堅韌的彈簧一樣，在震動中減少損壞。
1. 可維修性權重：
? 醫療設備等長生命周期產品 → DIP 兼容性＞空間節省。想象一下，醫院里的大型設備需要長期使用，DIP 封裝的芯片壞了能像換燈泡一樣方便地更換，而有些封裝的芯片一旦損壞，可能整個電路板都要報廢。
決策案例：某高鐵信號控制板堅持采用 DIP-40 封裝存儲器，因 SMT 芯片在震動下焊點開裂故障率達 2.3%，而 DIP 通孔焊接故障率僅 0.05%。這意味著在高鐵運行的震動環境中，DIP 封裝的可靠性遠高于 SMT 封裝。
三、焊接工藝致命陷阱與解決方案
失效模式 | 成因分析 | 工程對策 |
引腳虛焊 | 焊錫爬升高度不足（＜75%） | 波峰焊預熱區延長至 120 秒，激活助焊劑 |
封裝體開裂 | 回流焊峰值溫度＞220℃ | 改用手工焊接 + 溫度曲線監控儀 |
信號串擾 | 未使用接地隔離引腳 | 空置引腳接入 GND 網絡（非懸空） |
簡單說，虛焊就像沒擰緊的螺絲，看似連上了，實際接觸不良；封裝體開裂類似杯子被熱水燙裂，是溫度過高導致的；信號串擾則像兩個人在嘈雜環境中說話互相干擾，需要 “隔離帶” 來解決。
四、可靠性驗證的三大極限測試
1. 溫度沖擊試驗：
? -55℃（液氮）? 125℃（高溫箱）循環 100 次，檢測引腳脫落風險。這就像給芯片做 “冰火兩重天” 的考驗，模擬它在極寒和極熱環境中工作的情況，比如在北方寒冬和南方酷暑中都能正常運行的戶外設備。
1. HAST 加速老化：
130℃/85% RH 高壓蒸煮 96 小時，驗證潮濕環境絕緣電阻。相當于把芯片放在高溫高濕的 “桑拿房” 里，看它在潮濕的環境下是否還能保持穩定，就像檢驗電器在梅雨季是否會短路。
2. 機械振動譜分析：
模擬工業設備頻譜（10~2000Hz），監測諧振點封裝裂紋。好比給芯片 “按摩”，不同頻率的振動就像設備運行時的震動，看芯片是否會出現裂紋，確保它在工廠的機器旁等震動環境中正常工作。
實測數據：某軍工級 DIP 芯片通過測試后，平均無故障時間（MTBF）達 12 萬小時。這意味著如果它一直工作，大概能連續運行 13 年多不出故障。
五、現代電子中的逆向創新機遇
1. 復古設計復興：
? 開源硬件（如 Arduino Uno）采用 DIP 封裝 MCU，便于學習者插拔實驗。對于電子愛好者來說，這種封裝就像積木一樣，能輕松地拆下來換上去，方便他們動手實踐和學習。
1. 混合封裝突破：
? DIP-SMT 轉接板：將 BGA 芯片轉換為 DIP 引腳（示例：FPGA 開發板調試模塊）。這就像給不同接口的設備加了個轉換器，讓新的芯片能在老的電路板上使用，兼顧了新技術和舊設備的兼容性。
1. 碳中和貢獻：
? DIP 器件手工拆修使電子垃圾減少 37%（聯合國工業發展組織案例）。因為 DIP 芯片容易拆卸和更換，壞了不用把整個電路板扔掉，能減少電子垃圾，為環保出一份力。
結語
DIP 封裝不是過時的技術符號，而是工程師手中應對極端場景的 “可靠底牌”，也和我們的日常生活有著千絲萬縷的聯系。掌握其失效機理與驗證方法，不僅對專業工程師很重要，普通讀者了解一些相關知識，也能更好地理解身邊電子設備的工作原理。
