剛撓結合板以其 “剛性區域承載電子元件，柔性區域實現機械彎折” 的獨特結構特性，在折疊屏移動終端、醫用電子內窺鏡系統、無人機飛控模塊等先進電子設備中發揮著不可或缺的關鍵作用。其中，作為剛柔過渡關鍵部位的彎折區域，其電氣布線設計方案對產品的機械可靠性與使用壽命具有決定性影響。本文將基于剛撓結合板的結構原理與電氣特性，系統闡述彎折區布線設計的核心技術準則，并結合工程實踐案例，為電子設計工程師提供兼具理論深度與實踐指導價值的解決方案。
一、彎折區的 “特殊使命”：為什么布線不能 “想怎么走就怎么走”？
剛撓結合板的柔性區（彎折區）采用聚酰亞胺（PI）基材與薄銅箔（通常 1/2oz-1oz），需承受反復彎曲、扭轉等機械應力，而布線作為 “埋在柔性基材中的導線”，面臨雙重挑戰：
? 機械應力集中：彎折時，柔性區內側（受壓）與外側（受拉）的銅箔布線會產生形變，線寬越寬、銅箔越厚，應力越大 ——1oz 銅箔（35μm）在彎曲半徑 5mm 時的拉伸應力是 1/2oz 銅箔的 2 倍，易導致斷裂；
? 信號完整性風險：彎折區的動態形變可能改變導線阻抗，尤其是高頻信號（如 10Gbps 以上），布線間距、走向的微小偏差會引發信號反射或串擾；
? 工藝兼容性限制：柔性區通常無阻焊層或僅薄阻焊，布線邊緣若有毛刺或凸起，彎折時會刺破基材，導致短路。
某醫療設備案例中，內窺鏡剛撓板因彎折區布線與柔性區邊緣平行，經過 5000 次彎曲后，80% 的樣品出現導線斷裂 —— 這正是忽視布線方向與應力分布的典型后果。
二、彎折區布線的 “黃金法則”：從線寬到走向的設計細節
1. 線寬與銅箔：“薄而勻” 是關鍵
柔性區的銅箔厚度與線寬需匹配彎曲需求：
? 銅箔選擇：優先 1/2oz（17.5μm）或 1/4oz（8μm），較厚的 1oz 銅箔僅適用于彎曲半徑＞10mm 的低頻場景（如工業機械臂）；
? 線寬范圍：建議 0.1mm-0.2mm（4mil-8mil），過寬（＞0.3mm）會增加彎曲應力，過窄（＜0.08mm）則可能因蝕刻誤差導致斷路；
? 均勻性要求：同一彎折區的線寬偏差需≤0.02mm，避免局部應力集中 —— 某測試顯示，線寬差 0.05mm 時，窄線處的斷裂概率增加 3 倍。
2. 布線走向：“順彎而布” 減少應力
布線方向與彎折軸線的夾角直接影響壽命：
? 最優角度：與彎折軸線成 45° 或 90°（垂直），避免平行布線。45° 布線可分散彎曲應力，90° 布線適用于需要密集布線的場景（如折疊屏鉸鏈區）；
? 禁止 “急轉彎”：彎折區內的布線拐角需采用圓角（半徑≥0.1mm），直角拐角在彎曲時會形成應力 “奇點”，極易斷裂；
? 平行間距：導線間距離≥線寬的 1.5 倍（如 0.1mm 線寬對應間距≥0.15mm），防止彎折時絕緣層受壓導致短路。
某折疊屏手機廠商通過將彎折區布線從平行改為 45° 交叉，配合 0.15mm 線寬，使屏幕鉸鏈處的彎折壽命從 5 萬次提升至 15 萬次。
三、基材與工藝：布線設計的 “隱形支撐”
柔性區的基材特性與加工工藝，會間接影響布線的穩定性：
? 基材厚度：PI 基材厚度（通常 25μm-50μm）越薄，彎曲時的形變應力越小，更適合精細布線。搭配 1/4oz 銅箔時，25μm PI 基材的彎折壽命是 50μm 基材的 1.8 倍；
? 覆蓋膜選擇：彎折區需用薄型覆蓋膜（厚度≤25μm），且覆蓋膜邊緣需超出布線至少 0.2mm，避免布線邊緣暴露在機械應力中；
? 蝕刻工藝：采用 “半蝕刻” 技術處理彎折區銅箔，可在導線底部保留部分銅層，增強抗彎折能力 —— 某無人機電池管理板通過此工藝，使柔性區布線的抗疲勞性提升 40%。
四、常見誤區避坑：這些錯誤正在縮短產品壽命
1. 忽視 “彎曲半徑與布線的匹配”
不同設備的彎折需求不同（如手機折疊半徑 3mm vs 工業設備彎曲半徑 20mm），布線設計需 “量體裁衣”：
? 小半徑（≤5mm）彎折：必須用 1/4oz 銅箔 + 0.1mm 線寬，且禁止布線密集；
? 大半徑（＞10mm）彎折：可放寬至 1oz 銅箔 + 0.2mm 線寬，但需增加導線間距。
2. 剛性區與柔性區 “布線突變”
剛性區（通常用 FR-4 基材、1oz 銅箔）與柔性區的布線連接需平滑過渡：

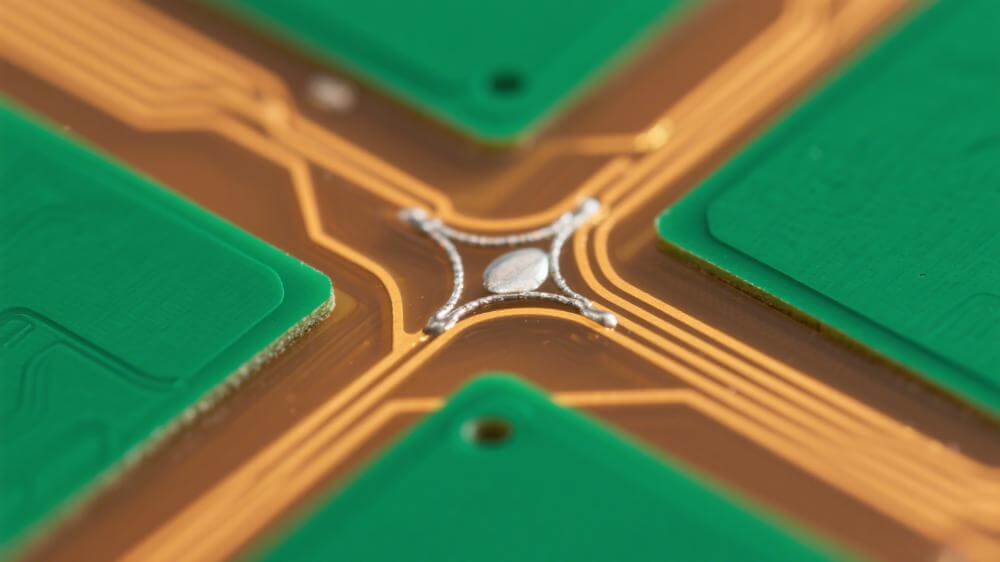

? 線寬漸變：從剛性區到柔性區的線寬應逐步縮減（如剛性區 0.2mm→過渡區 0.15mm→柔性區 0.1mm），避免突然變窄導致的應力集中；
? 過孔處理：剛性區與柔性區連接的過孔需遠離彎折軸線（距離≥5mm），防止過孔周圍基材開裂。
3. 高頻信號 “隨意穿彎”
彎折區的動態形變會導致阻抗波動，高頻信號（如 USB 3.1、LVDS）布線需額外注意：
? 差分對布線：在彎折區保持等長、等距，間距偏差≤0.02mm，避免阻抗失配；
? 接地保護：高頻信號線旁需鋪設接地導線（與信號線間距 0.1mm-0.15mm），形成 “屏蔽通道”，減少彎折時的信號輻射。
五、實際應用案例：不同場景的布線方案參考
應用場景 | 彎折半徑 | 銅箔厚度 | 線寬 / 間距 | 布線走向 |
折疊屏手機鉸鏈 | 3mm-5mm | 1/4oz | 0.1mm/0.15mm | 45° 交叉 |
醫療內窺鏡 | 8mm-10mm | 1/2oz | 0.12mm/0.18mm | 90° 垂直 |
無人機電池線 | 15mm+ | 1oz | 0.2mm/0.3mm | 平行（稀疏布線） |
剛撓結合板的彎折區布線，本質是 “機械可靠性” 與 “電氣性能” 的平衡藝術。從銅箔厚度的選擇到布線角度的設計，每一處細節都在考驗工程師對材料特性與應用場景的理解。作為專注剛撓結合板制造的企業，我們建議在設計初期結合實際彎折需求（次數、角度、環境溫度）進行仿真測試，必要時可通過 “局部加厚銅箔”“優化覆蓋膜貼合” 等工藝細節，進一步提升布線的抗彎折能力。
