表面貼裝技術（Surface Mount Technology，簡稱 SMT）作為電子制造領域的關鍵工藝，已完全取代傳統的通孔插裝技術，成為現代電子產品制造的黃金標準。這項技術通過將微型元器件精準地貼裝并焊接到 PCB 表面，實現了電子組裝的高密度、高可靠性和高效率。
一、SMT 技術演進：從傳統插裝到微納米級精密的飛躍
SMT 技術的發展歷程見證了電子制造業的革命性變革。20 世紀 80 年代，隨著電子產品對小型化和輕量化需求的不斷提升，SMT 技術應運而生，并迅速成為主流裝配工藝。
與傳統通孔插裝技術相比，SMT 具有組裝密度高、生產效率高、抗振性能好等顯著優勢。現代 SMT 生產線能夠處理 01005 規格（0.4×0.2mm）的微型元件，貼裝精度達到 ±25μm，為高密度集成電路設計提供了技術保障。
二、SMT 工藝流程解析：精密制造的完美協奏曲
錫膏印刷：精度決定質量的起點
錫膏印刷是 SMT 工藝的首道關鍵工序，其質量直接影響后續工序的成敗。采用激光切割的不銹鋼網板，通過精密對位將錫膏準確地印刷到 PCB 焊盤上。錫膏厚度均勻性控制在 ±15μm 以內，是確保焊接質量的基礎。
先進的 SPI（錫膏檢測儀）通過 3D 掃描技術，實時檢測錫膏的厚度、面積和體積，及時發現印刷缺陷，將不良品控制在源頭上。
精密貼裝：速度與精度的完美平衡

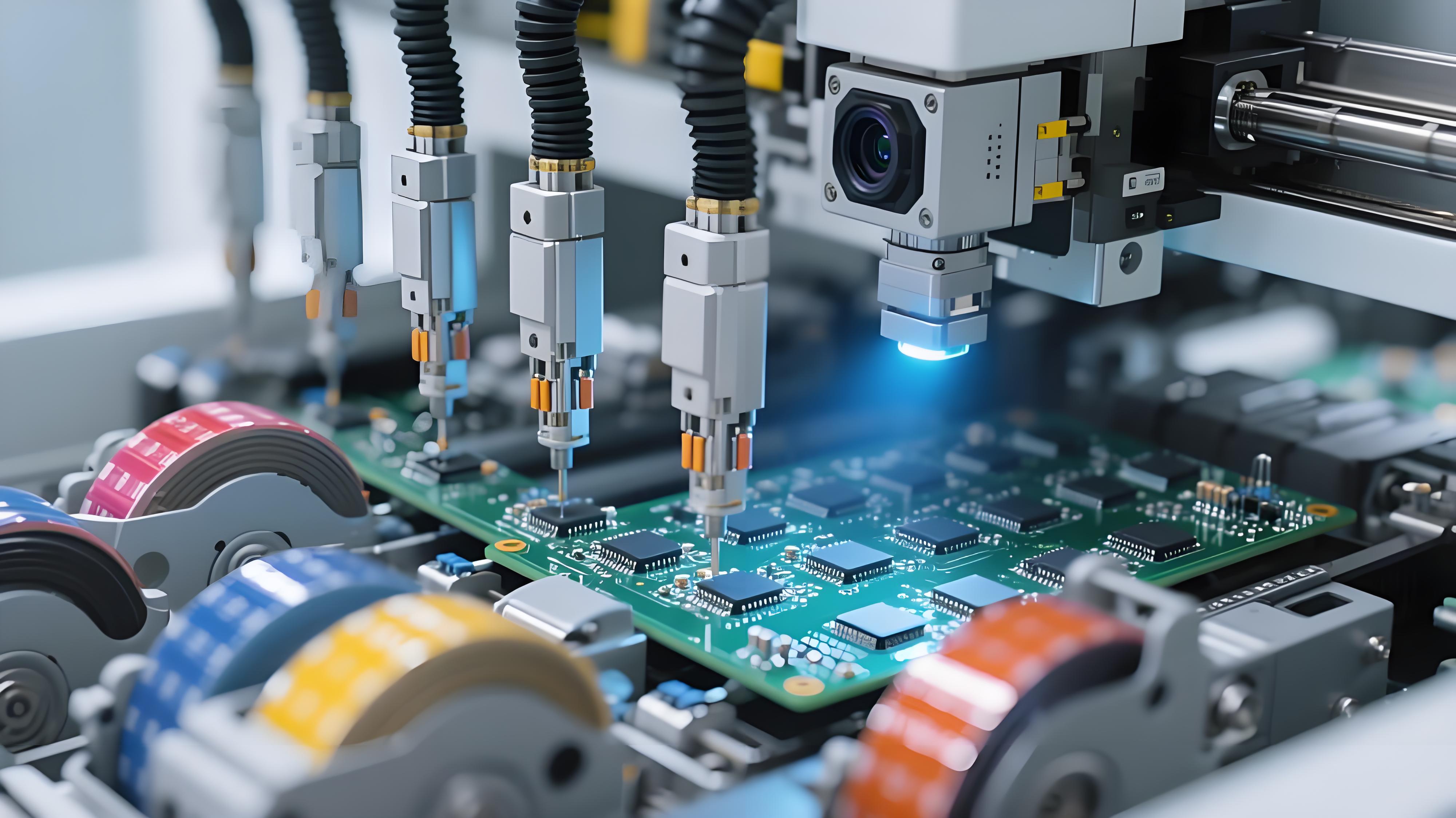

現代高精度貼片機采用視覺定位系統，通過多鏡頭協同工作，實現元件的精準拾取和放置。高速貼片機可達每小時 80,000 點的貼裝速度，而多功能貼片機則能處理從 01005 元件到 55×55mm 大型 BGA 的各種元器件。
貼裝精度達到 ±0.025mm，確保即使是 0.3mm 微間距的 BGA 芯片也能準確就位。貼裝壓力控制系統保證元件不受損傷，同時具有良好的焊接可靠性。
回流焊接：冶金連接的精密控制
回流焊接是通過精確的溫度控制，使錫膏熔化并形成可靠冶金連接的過程。氮氣保護回流焊將氧氣含量控制在 100ppm 以下，顯著改善焊接質量，減少氧化缺陷。
十溫區回流焊爐提供精確的溫度曲線控制，預熱區、浸潤區、回流區和冷卻區的溫度和時間都經過精心優化，確保不同尺寸元器件都能獲得完美的焊接效果。
三、全方位質量保障體系：零缺陷制造的實現路徑

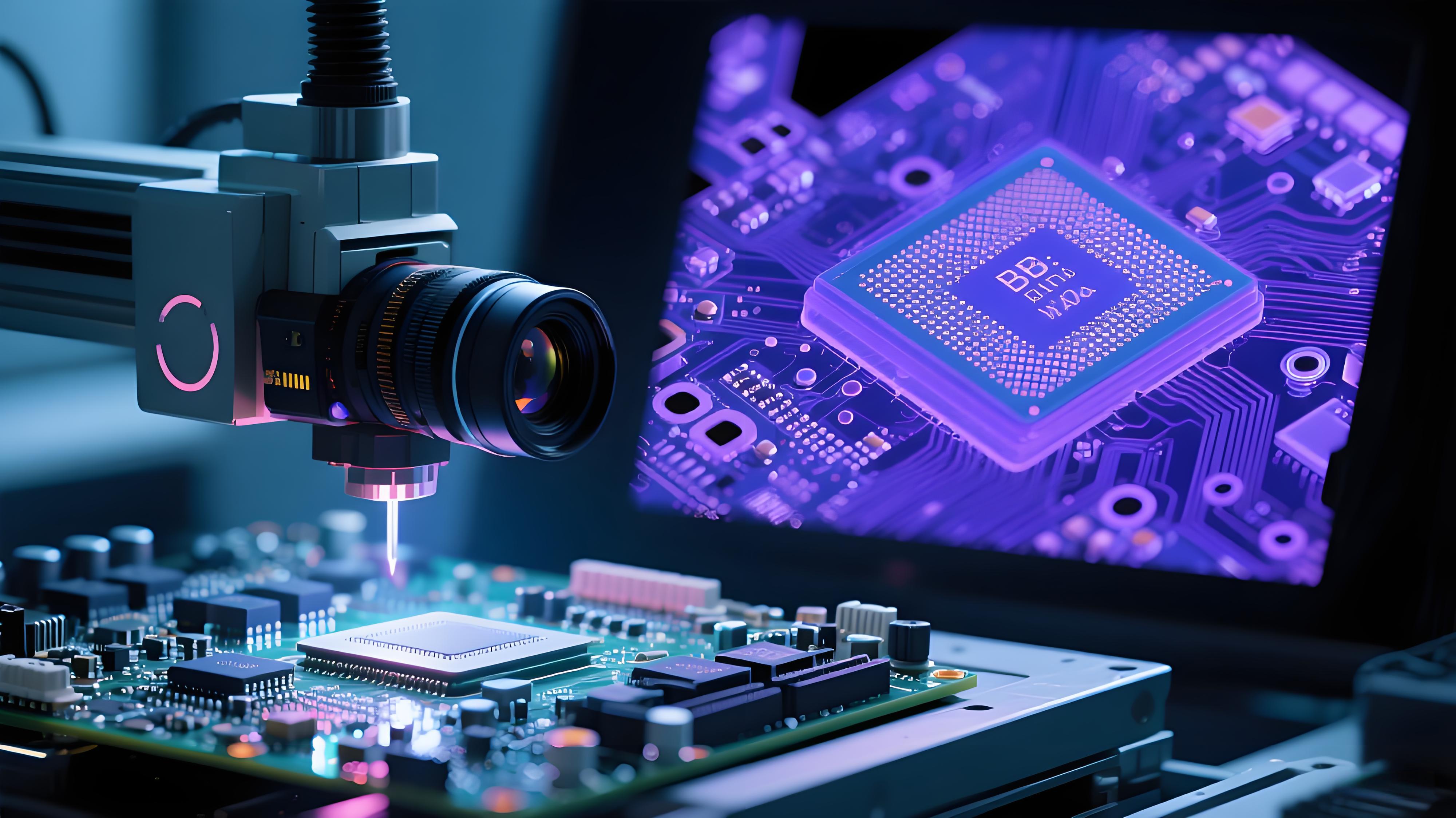

AOI 自動光學檢測
采用多角度彩色光源和高分辨率相機，對焊點進行三維檢測，可識別缺件、錯件、偏移、立碑等缺陷，檢測精度達到 25μm。
X-Ray 檢測技術
針對 BGA、CSP 等隱藏焊點元件，X-Ray 檢測提供無損的內部成像，能夠發現虛焊、氣泡、橋連等傳統檢測無法發現的問題。
智能過程控制
通過 SPC 統計過程控制技術，實時監控關鍵工藝參數，建立質量預警機制。AI 算法分析生產數據，自動優化工藝參數，實現生產過程的持續改進。
四、技術創新與發展趨勢：智能制造的新紀元
超精密貼裝技術
隨著元器件尺寸的不斷縮小，貼裝精度向 ±15μm 邁進，能夠處理 008004 規格（0.25×0.125mm）的微型元件。視覺系統采用多光譜成像技術，提升對透明和反光元件的識別能力。
綠色智能制造
無鉛焊接工藝全面普及，符合 RoHS 環保要求。能源管理系統實時監控設備能耗，優化能源使用效率，降低生產成本。
智能工廠建設實現設備互聯互通，生產數據實時上傳 MES 系統，實現生產過程的數字化和透明化管理。
柔性制造系統
模塊化生產線設計支持快速換線，混合產品共線生產成為可能。3D 打印技術用于快速制作治具和鋼網，大大縮短新產品導入時間。
五、應用領域與技術突破：賦能行業發展
消費電子領域
在智能手機主板制造中，實現 0.3mm 微間距 CSP 芯片的精準貼裝，焊接良率達到 99.95%以上。多組份錫膏印刷技術解決同一 PCB 上不同尺寸元件的焊接難題。
汽車電子制造
通過強化工藝控制，使汽車電子產品的可靠性達到 AEC-Q100 標準。三防漆自動噴涂技術提供額外的環境保護，確保產品在惡劣環境下的長期可靠性。
隨著 5G、物聯網、人工智能等新技術的快速發展，SMT 貼裝技術繼續向著更高精度、更高效率、更智能化的方向演進。未來 SMT 技術將與先進封裝技術深度融合，為電子產品的創新提供更加強大的技術支撐。
通過持續的技術創新和工藝優化，SMT 貼裝技術正在推動電子制造業向智能化、柔性化、綠色化的方向發展，為全球電子產業的發展注入新的動力
