在 PCB制造領域，焊接工藝的 “精準度” 直接決定產品可靠性 —— 當 PCB上同時存在 01005 微型元件、BGA 封裝芯片和大功率連接器時，傳統波峰焊易導致微型元件損壞，手工焊又難以保證焊點一致性。而選擇性焊接技術憑借 “定點焊接、精準控溫” 的特性，成為解決復雜 PCB 焊點焊接難題的核心方案。本文從工藝原理、核心環節、應用場景到常見問題，全面拆解選擇性焊接技術，為工程師提供可落地的實操指南。
一、為什么需要選擇性焊接技術？—— 傳統焊接的 3 大痛點與技術突破
在消費電子、汽車電子、工業控制等領域，PCB 的 “焊點復雜度” 持續提升：某車載 PCB需同時焊接 20 個 BGA 焊點（直徑 0.3mm）、50 個 0201 元件和 8 個大功率端子，傳統焊接工藝已難以適配。
1. 傳統焊接的 “能力邊界”
? 波峰焊：“一刀切” 的損傷風險
波峰焊通過高溫錫波覆蓋整個 PCB，雖適合批量焊接，但對熱敏元件（如電容、傳感器）不友好 ——180℃以上的錫波會導致元件封裝開裂，某工業 PLC 板用波峰焊時，0201 電容損壞率達 15%，直接造成批量返工。
? 手工焊：“人為主觀” 的一致性難題
手工焊依賴操作員經驗，對 0.2mm 間距的 QFP 芯片，焊點拉尖、虛焊的概率高達 8%；且手工焊效率低，一塊含 30 個復雜焊點的醫療 PCB，單塊焊接需 25 分鐘，難以滿足量產需求。
? 回流焊：“高溫局限” 的功率元件適配難題
回流焊適合貼片元件，但對插裝式功率端子（如 DC-DC 連接器）無能為力 —— 這類端子需穿透 PCB 焊接，回流焊的熱風無法觸及焊點底部，易出現 “冷焊”，某電源廠商用回流焊焊接端子時，焊點脫落率達 5%。
2. 選擇性焊接的 “精準優勢”
選擇性焊接技術通過 “局部加熱、定點送錫”，完美避開傳統工藝的短板：
? 精準定位：±0.1mm 的焊點瞄準
采用視覺定位系統（CCD 相機 + AI 圖像識別），可自動識別焊點坐標，即使 PCB 存在 ±0.2mm 的偏移，也能實時補償，確保焊錫精準落在焊點上，0.3mm 直徑的 BGA 焊點焊接良率達 99.8%。
? 控溫靈活：180℃-260℃的分區調節
針對不同元件的耐熱性，可單獨設置焊接溫度 —— 如焊接電容時設 200℃，焊接功率端子時設 250℃，避免高溫損傷；某測試顯示，選擇性焊接對熱敏元件的損壞率僅 0.1%，遠低于波峰焊的 15%。
? 效率提升：單塊 PCB 焊接時間縮短 60%
自動化選擇性焊接設備每小時可焊接 120 塊 PCB（含 30 個復雜焊點），效率是手工焊的 4 倍；且焊點一致性高，不良率穩定在 0.5% 以下，適合百萬級量產需求。
二、選擇性焊接技術的核心工藝環節：從預熱到冷卻的全流程控制
選擇性焊接不是 “簡單的定點焊錫”，而是包含 “助焊劑噴涂、預熱、焊接、冷卻” 四大核心環節的系統工藝，每個環節的參數控制直接影響焊點質量。作為深耕 PCB 制造的企業，我們通過千余案例總結出各環節的 “黃金參數”。
1. 第一步：助焊劑噴涂 ——“精準覆蓋” 是關鍵
助焊劑的作用是去除焊點氧化層、防止焊接時二次氧化，噴涂環節需控制 “位置精度” 和 “噴涂量”，避免助焊劑殘留影響其他元件。
? 噴涂方式：非接觸式噴射
采用壓電噴射閥，可噴出直徑 0.1mm 的助焊劑霧滴，精準覆蓋焊點區域（如 BGA焊點的中心區域），避免濺到周圍元件；傳統刷涂式助焊劑的覆蓋誤差達 ±0.5mm，易導致非焊接區域殘留。
? 噴涂量控制：每焊點 0.005-0.01mg
噴涂量過多會導致助焊劑殘留（后續需額外清洗），過少則無法徹底去除氧化層。我們通過 “稱重法” 校準：每噴涂 1000 個焊點，稱重助焊劑消耗量，確保單焊點噴涂量穩定在 0.008mg 左右；某車載 PCB 項目采用此標準后，助焊劑殘留率從 12% 降至 0.8%。
? 常見誤區：忽視助焊劑類型選擇
不同焊點材質需匹配不同助焊劑：銅焊點用松香類助焊劑（活性等級 RA），鎳鈀金焊點用免清洗助焊劑（活性等級 RMA）。曾有客戶用 RA 級助焊劑焊接鎳鈀金焊點，導致焊后出現 “白斑”（助焊劑與鍍層反應），換成 RMA 級后問題解決。
2. 第二步：預熱 ——“梯度升溫” 防元件損傷
預熱的目的是讓助焊劑充分活化、減少焊接時的熱沖擊，尤其對多層 PCB 和熱敏元件，預熱溫度需 “循序漸進”。
? 預熱方式：紅外 + 熱風復合預熱
紅外預熱可快速加熱焊點區域（升溫速率 5℃/s），熱風預熱則保證 PCB 整體溫度均勻，避免局部溫差過大導致 PCB 變形；傳統紅外單預熱易使 PCB 邊緣溫度比中心低 15℃，復合預熱可將溫差控制在 ±3℃以內。
? 預熱溫度曲線：分 3 段梯度升溫
第一段（室溫 - 80℃）：緩慢升溫，避免 PCB 驟熱變形；第二段（80℃-120℃）：助焊劑活化（去除水分和溶劑）；第三段（120℃-150℃）：保持溫度，讓助焊劑充分反應。某醫療 PCB（含 MLCC 電容）采用此曲線后，電容損壞率從 3% 降至 0.1%。
? 注意事項：根據 PCB 厚度調整預熱時間
1.6mm 厚的 PCB 預熱時間需 8-10 秒，2.0mm 厚的 PCB 需 12-15 秒 —— 厚度每增加 0.4mm，預熱時間增加 2-3 秒，避免因預熱不足導致焊接時出現 “冷焊”。
3. 第三步：焊接 ——“控溫 + 送錫” 雙重精準
焊接是選擇性焊接的核心環節，需同時控制 “焊接溫度” 和 “焊錫量”，確保焊點形成 “飽滿、無空洞” 的合金層。
? 焊接熱源：激光或熱風
? 激光焊接：適合微型焊點（如 0.2mm 間距 QFP），激光光斑直徑可縮小至 0.1mm，加熱速度快（峰值溫度 250℃，加熱時間 0.5 秒），某消費電子 PCB 用激光焊接后，焊點空洞率僅 0.3%；
? 熱風焊接：適合功率端子（如直徑 2mm 的 DC 端子），熱風槍出風口直徑 1-2mm，溫度 220-240℃，加熱時間 2-3 秒，可形成直徑 3mm 的飽滿焊點，抗拉力達 50N 以上（遠超行業 30N 標準）。
? 焊錫供給：無鉛錫絲（Sn96.5Ag3.0Cu0.5）
送錫速度控制在 0.5-1mm/s，焊錫量根據焊點大小調整：0.3mm BGA 焊點需 0.02g 焊錫，2mm 端子焊點需 0.1g 焊錫；我們通過 “視覺檢測” 實時監控焊錫量 —— 焊接后用 CCD 相機拍攝焊點，若焊錫高度低于標準值（如 BGA 焊點高度 0.2mm），則自動補錫，良率提升至 99.9%。
? 工藝難點：避免焊點 “橋連”
對間距 0.3mm 的相鄰焊點，焊接時易出現焊錫 “橋連”（短路）。解決方案是：采用 “先焊邊緣、后焊中間” 的順序，且每焊完一個焊點，用熱風槍吹除殘留焊錫，某工業控制 PCB 項目用此方法后，橋連率從 8% 降至 0.2%。
4. 第四步：冷卻 ——“快速降溫” 保焊點強度
焊接后的快速冷卻可促進焊錫合金層結晶，提升焊點硬度和抗疲勞性，冷卻環節需控制 “降溫速率”，避免溫差過大導致焊點開裂。
? 冷卻方式：強制風冷 + 水冷復合
先用常溫風冷（風速 5m/s）將焊點溫度從 250℃降至 150℃（降溫速率 10℃/s），再用水冷板（溫度 25℃）將溫度降至 50℃以下，總冷卻時間控制在 10 秒以內；傳統自然冷卻需 30 秒，且易導致焊點結晶不均，復合冷卻可使焊點硬度提升 20%。
? 冷卻后檢測：焊點拉力與外觀
每批次隨機抽取 10 塊 PCB，測試焊點抗拉力（如 BGA 焊點抗拉力≥15N），同時用顯微鏡檢查焊點外觀（無拉尖、無空洞、無裂紋）；某車載 PCB 項目通過此檢測，將焊點早期失效（使用 1 年內）率從 1.2% 降至 0.05%。
三、選擇性焊接技術的核心應用場景：從汽車電子到醫療設備
選擇性焊接技術的 “精準控溫、定點焊接” 特性，使其在多類高要求 PCB 場景中成為首選，我們結合實際案例，拆解不同領域的技術適配方案。
1. 汽車電子：抗振、寬溫的焊點需求
車載 PCB（如發動機控制器、ADAS 雷達板）需承受 - 40℃~125℃的寬溫循環和 50G 的振動沖擊，焊點可靠性要求極高。
? 工藝適配：低銀無鉛焊錫 + 底部填充
采用 Sn99Ag0.3Cu0.7 低銀無鉛焊錫（銀含量僅 0.3%，成本比 Sn96.5Ag3.0Cu0.5 低 40%），配合底部填充膠（Underfill），將 BGA 焊點的熱循環壽命（-40℃~125℃）從 500 次提升至 1500 次，滿足 AEC-Q100 Grade 2 標準；某車企 ADAS 雷達板采用此方案后，3 年故障率從 2.5% 降至 0.3%。
? 典型案例：車載 OBC（車載充電機）PCB
OBC PCB 需焊接大功率 MOS 管（插裝式）和微型采樣電阻（0201），傳統波峰焊會損壞采樣電阻，手工焊效率低。我們用選擇性焊接：MOS 管焊點用熱風焊接（溫度 240℃，時間 2.5 秒），采樣電阻附近焊點用激光焊接（溫度 200℃，時間 0.5 秒），單塊 PCB 焊接時間從 30 分鐘（手工）縮短至 2 分鐘，良率達 99.6%。
2. 醫療設備：無殘留、高潔凈的焊接標準
醫療 PCB（如監護儀、超聲探頭板）需符合 ISO 10993 生物相容性標準，焊接過程中不能有助焊劑殘留，且焊點需避免微生物滋生。
? 工藝適配：免清洗助焊劑 + 激光焊接
采用 RMA 級免清洗助焊劑（焊后無需清洗，殘留量≤0.005mg/cm2），配合激光焊接（無焊渣產生），滿足醫療潔凈要求；某監護儀 PCB 項目用此方案后，通過第三方生物相容性檢測，順利進入歐美市場。

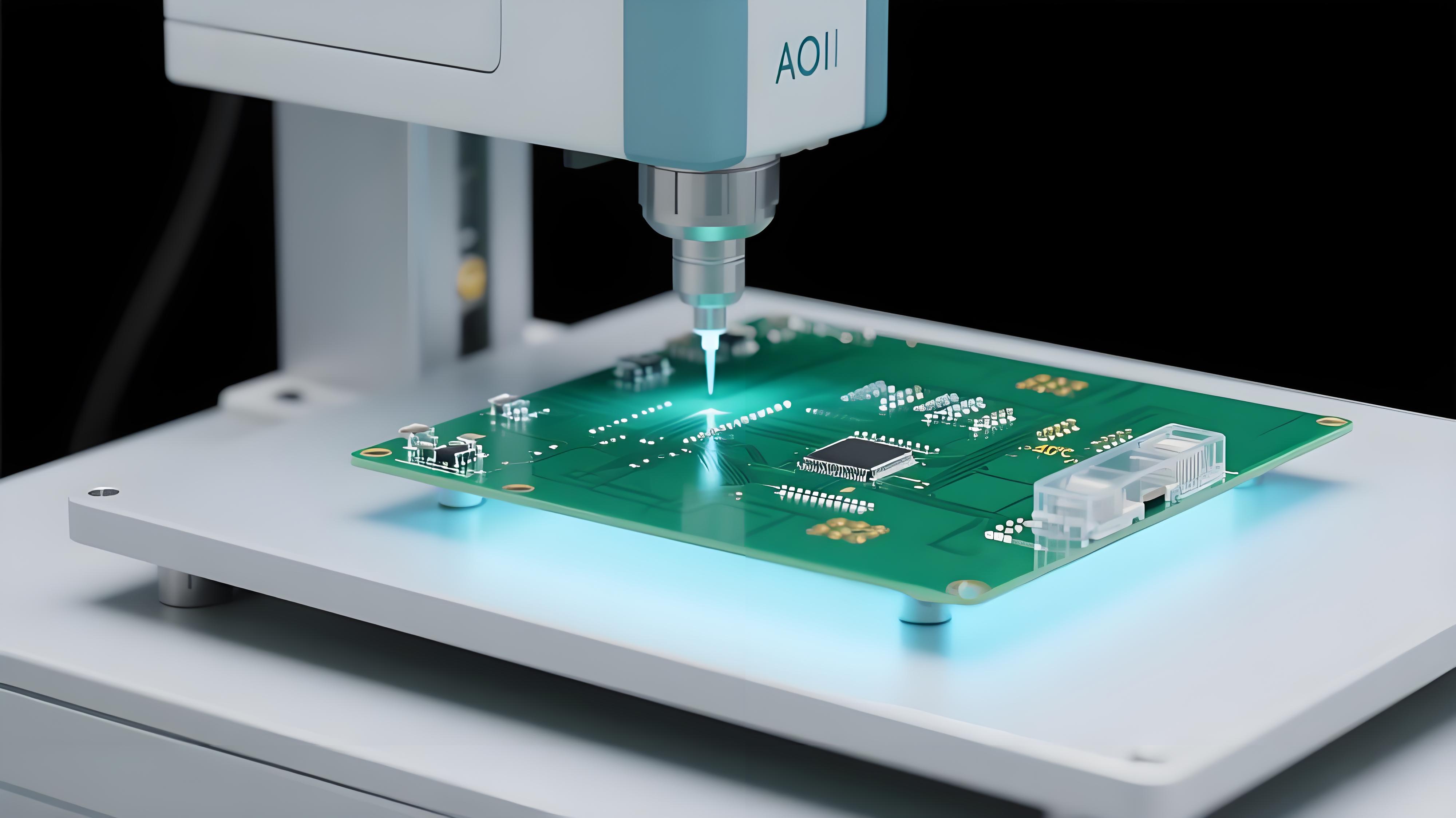

? 典型案例：超聲探頭 PCB
超聲探頭 PCB 含微型壓電元件（耐熱溫度≤200℃）和鍍金焊點，選擇性焊接時：壓電元件附近焊點設溫度 190℃，鍍金焊點設溫度 220℃，助焊劑噴涂量控制在 0.005mg / 焊點，避免殘留影響探頭靈敏度。批量生產后，探頭探測精度誤差從 ±0.5mm 縮小至 ±0.2mm。
3. 工業控制：復雜焊點的批量焊接需求
工業 PLC、伺服驅動器 PCB 常包含多種類型焊點（如 QFP、端子、變壓器引腳），且量產規模大（月產 10 萬塊以上），選擇性焊接需兼顧 “精度” 和 “效率”。
? 工藝適配：多工位并行焊接
采用 6 工位選擇性焊接設備（助焊劑噴涂→預熱→焊接 1→焊接 2→冷卻→檢測），每個工位同步處理不同環節，每小時可焊接 150 塊 PCB；傳統單工位設備每小時僅能焊接 50 塊，多工位方案效率提升 200%。
? 典型案例：伺服驅動器 PCB
該 PCB 含 1 個 QFP 芯片（0.4mm 間距）、4 個端子（直徑 3mm）和 8 個電阻焊點，我們在設備上設置 2 個焊接頭：激光頭焊 QFP 和電阻，熱風頭焊端子，同步作業，單塊焊接時間 1.5 分鐘，月產能達 12 萬塊，良率穩定在 99.5%。
四、選擇性焊接技術的常見問題與解決方案：板廠實操避坑指南
在選擇性焊接的量產過程中，工程師常遇到 “焊點空洞”“助焊劑殘留”“元件損傷” 等問題，我們結合車間實操經驗，總結出針對性解決方案。

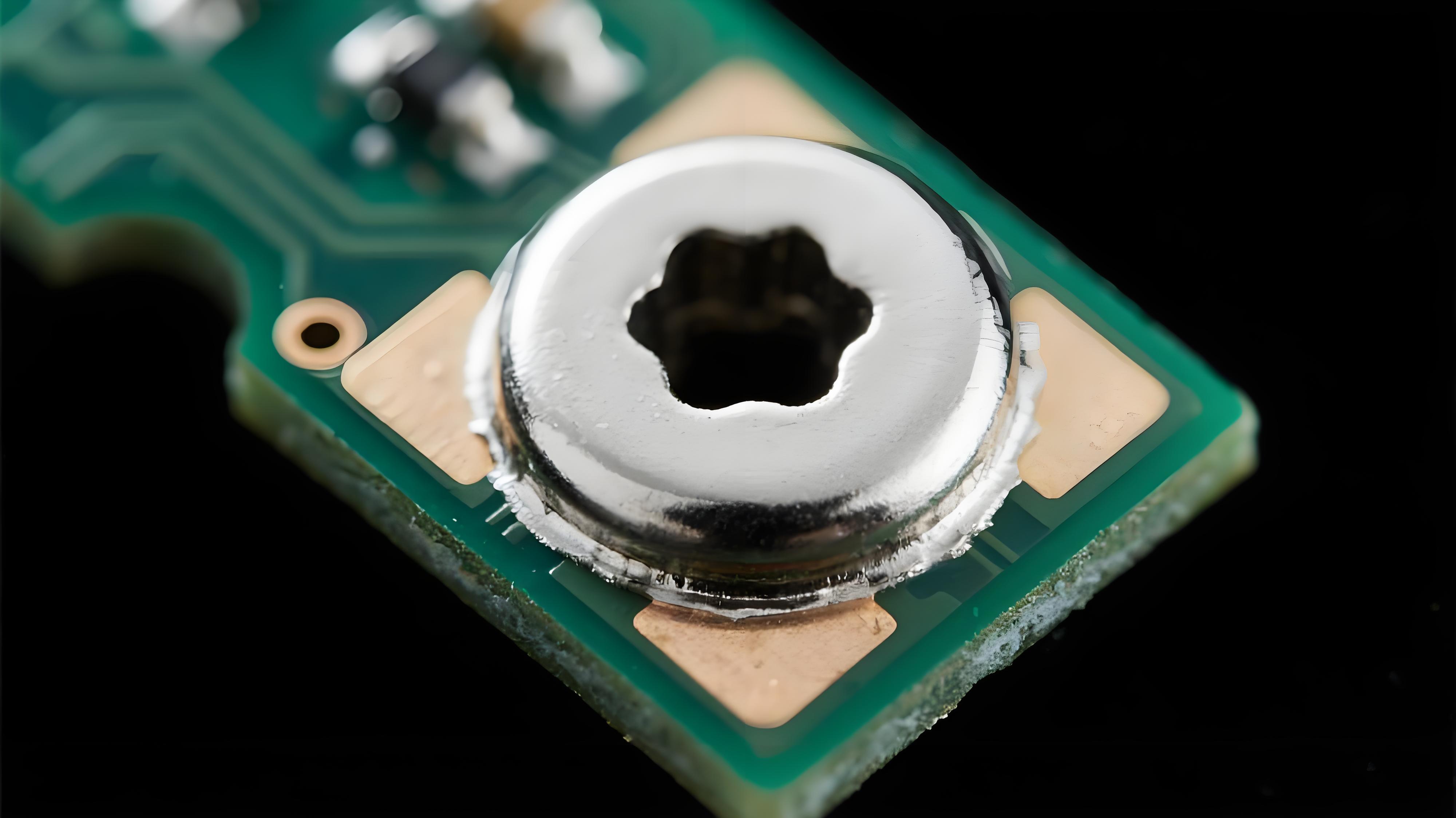

1. 問題 1：焊點出現空洞（空洞率＞5%）
? 原因分析：① 助焊劑噴涂量不足，氧化層未徹底去除；② 預熱溫度過低，助焊劑溶劑未完全揮發；③ 焊錫溫度過高，焊錫中的雜質揮發形成氣泡。
? 解決方案：
? 增加助焊劑噴涂量（從 0.005mg / 焊點增至 0.008mg），同時用酒精擦拭焊點表面，確保氧化層去除；
? 提升預熱溫度（從 120℃增至 150℃），延長預熱時間 2 秒，確保溶劑揮發；
? 降低焊接溫度（如激光焊接從 250℃降至 240℃），選用高純度無鉛錫絲（雜質含量≤0.01%）。
? 案例效果：某工業 PCB 項目按此方案調整后，焊點空洞率從 8% 降至 1.2%。
2. 問題 2：非焊接區域有助焊劑殘留
? 原因分析：① 助焊劑噴射閥精度不足（噴射誤差＞±0.2mm）；② PCB 定位偏移（偏移量＞±0.3mm）；③ 助焊劑粘度太低（＜100cP），易飛濺。
? 解決方案：
? 校準噴射閥（用千分尺調整閥口位置，將誤差控制在 ±0.1mm 以內）；
? 升級視覺定位系統（增加 2 個 CCD 相機，實現雙目定位，定位精度提升至 ±0.05mm）；
? 選用高粘度助焊劑（粘度 150-200cP），同時在非焊接區域貼高溫膠帶，防止助焊劑濺落。
? 案例效果：某醫療 PCB 項目調整后，助焊劑殘留率從 15% 降至 0.5%，無需額外清洗工序。
3. 問題 3：熱敏元件（如 MLCC 電容）焊接后損壞
? 原因分析：① 焊接溫度過高（超過元件耐熱上限）；② 焊點與元件距離過近（＜0.5mm），熱量傳導至元件；③ 冷卻不及時，元件長時間處于高溫環境。
? 解決方案：
? 降低焊接溫度（如熱風焊接從 240℃降至 220℃），縮短焊接時間（從 3 秒減至 2 秒）；
? 調整焊點位置（與元件距離≥0.8mm），若無法調整，在元件與焊點間涂覆隔熱膠（導熱系數≤0.1W/m?K）；
? 加快冷卻速度（風冷風速從 5m/s 增至 8m/s），將元件溫度從 200℃降至 50℃的時間控制在 5 秒以內。
? 案例效果：某消費電子 PCB 項目調整后，MLCC 電容損壞率從 5% 降至 0.1%。
隨著 PCB 焊點復雜度的提升（如微型化、多類型混合），選擇性焊接技術正朝著 “更高精度、更智能化、更綠色化” 的方向發展：未來，AI 視覺定位將實現 “0.05mm 級” 焊點識別，激光焊接將支持 “0.1mm 以下” 微型焊點，且無鉛焊錫將向 “低銀、無鎘” 方向升級，進一步降低成本與環保風險。
