LED 照明的 “長壽” 與 “高亮” 背后，藏著一個核心矛盾：LED 器件僅 15%-25% 的電能轉化為光能，其余大部分轉化為熱量，而結溫每升高 10℃，LED 壽命就會縮短 50%。傳統 FR4 基板因導熱系數僅 0.3W/m?K，無法及時導出熱量，導致大功率 LED 頻繁出現光衰、色偏甚至失效。而鋁基板憑借 “低熱阻、高導熱、強適配” 的特性，成為破解 LED 散熱難題的關鍵載體。本文從技術原理、場景適配、工藝設計到問題解決，全面拆解鋁基板在 LED 領域的應用邏輯，為燈具設計與生產提供可落地的技術方案。
一、為什么 LED 必須選鋁基板？—— 散熱剛需與技術優勢解析
鋁基板并非簡單的 “金屬基底電路板”，其三層復合結構（銅箔線路層 + 導熱絕緣層 + 鋁基支撐層）形成了高效的 “熱傳導通道”，完美匹配 LED 的散熱需求。
1. LED 的 “熱死亡” 危機：傳統基板的性能瓶頸
LED 的可靠性完全依賴 “結溫控制”—— 當單顆 LED 功率超過 1W 時，結溫若超過 85℃，光通量會下降 30% 以上，壽命從 5 萬小時驟減至 1 萬小時。傳統基板根本無法應對這一挑戰：
? FR4 基板：導熱系數僅 0.3W/m?K，熱量淤積在 LED 芯片下方，某 3W LED 射燈用 FR4 基板時，結溫高達 110℃，點亮 3000 小時后光衰達 45%；
? 陶瓷基板：導熱系數雖高（200W/m?K 以上），但成本是鋁基板的 5-8 倍，且脆性大易斷裂，無法用于大面積燈具；
? 柔性基板：機械性能優異，但導熱系數不足 1W/m?K，僅適用于小功率指示燈，無法承載 3W 以上 LED。
2. 鋁基板的 “三維優勢”：散熱、可靠、適配
鋁基板通過結構設計與材料特性，精準解決 LED 的核心痛點：
? 高效散熱：鋁基支撐層（1060/5052 鋁合金）導熱系數達 200W/m?K，配合陶瓷填充的絕緣層（導熱系數 2.0-3.0W/m?K），可將 LED 結溫降低 15-20℃。某 50W LED 路燈測試顯示，用鋁基板后結溫從 92℃降至 75℃，壽命從 3 萬小時延長至 5 萬小時；
? 結構可靠：鋁基板的熱膨脹系數（CTE 約 23×10??/℃）與 LED 芯片（6-8×10??/℃）更接近，比 FR4 基板減少 40% 的熱應力，焊點開裂率從 8% 降至 0.5%；
? 場景適配：鋁基板厚度可定制（0.5-3.0mm），表面可做陽極氧化、噴塑等處理，既能滿足室內燈具的輕薄需求，也能適應戶外的耐候性要求。
二、場景化適配：不同 LED 燈具的鋁基板選型與設計方案
鋁基板的應用核心是 “按需匹配”—— 從室內磁吸燈到戶外路燈，從汽車大燈到景觀洗墻燈，不同場景對鋁基板的導熱、耐候、尺寸要求截然不同。以下結合實際案例拆解四大典型場景的適配邏輯。
1. 戶外 LED 路燈：高導熱 + 耐候的雙重保障
路燈 LED 功率通常為 30-150W，且長期暴露在風雨、高溫、低溫環境中，對鋁基板的散熱與絕緣可靠性要求極高。
? 選型關鍵：
? 鋁基材質選 5052 鋁合金（抗腐蝕性能優于 1060 純鋁），厚度 1.5-2.0mm；
? 絕緣層用陶瓷填充環氧樹脂（導熱系數≥2.5W/m?K），擊穿電壓≥4kV，避免雨天漏電；
? 表面處理采用陽極氧化 + 噴塑，形成雙層防護，耐鹽霧測試達 500 小時以上。
? 案例效果：某市政路燈項目原用 FR4 基板，LED 光衰率 1 年達 25%；改用上述鋁基板方案后，結溫穩定在 72℃，1 年光衰率降至 8%，維護成本降低 60%。

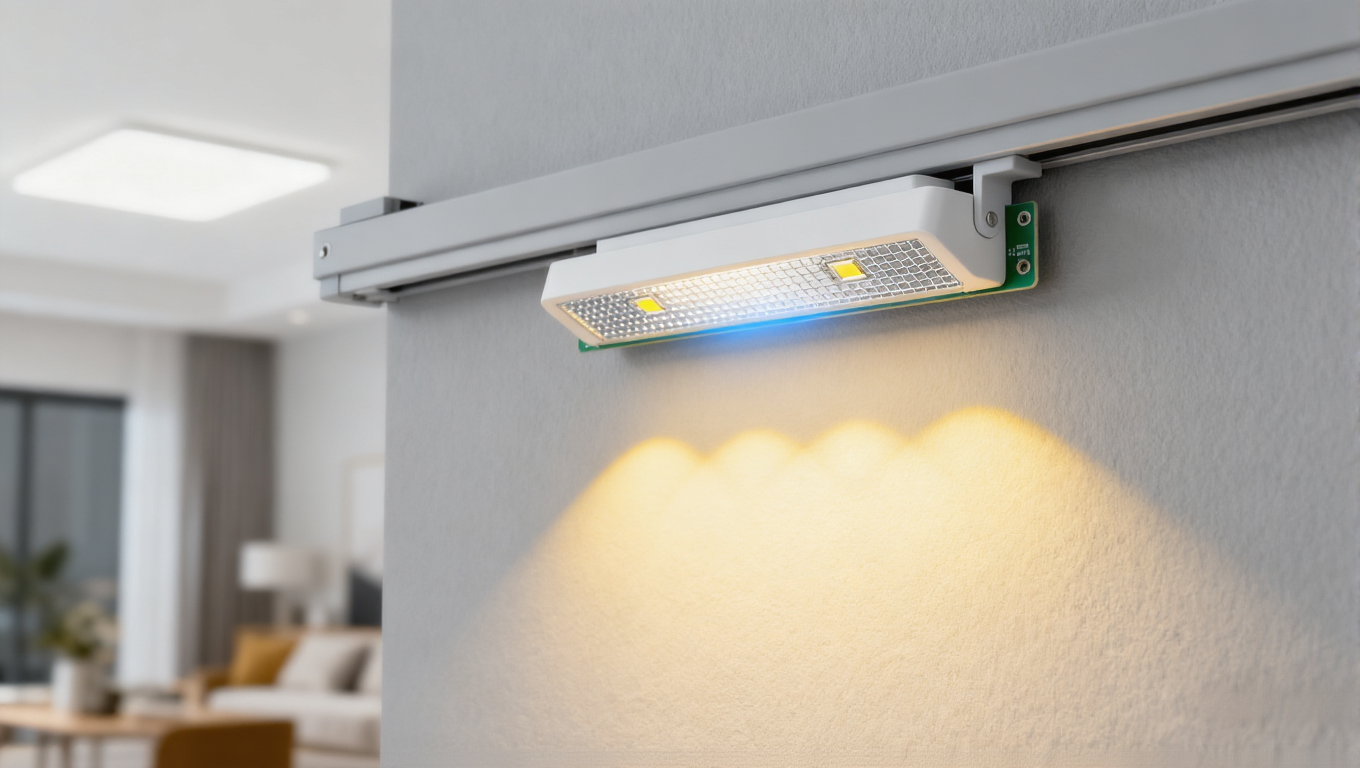

2. 室內 LED 磁吸燈：輕薄 + 集成的設計突破
磁吸燈、軌道燈等室內燈具追求 “超薄體積” 與 “模塊化安裝”，鋁基板需兼顧散熱與結構緊湊性。
? 選型關鍵：
? 采用 0.5-1.0mm 超薄鋁基板，絕緣層厚度 50-75μm（公差 ±2μm），整體厚度控制在 1.2mm 以內；
? 銅箔選 1-2oz 厚，設計 “網格狀接地層”，既降低線路壓降，又擴大熱擴散面積；
? 集成化設計：將 LED 驅動信號與供電線路共板布局，取消額外排線，通過彈片連接實現快速拼接。
? 案例效果：某家居照明廠商的 12W 磁吸燈，用超薄鋁基板后厚度從 2.5mm 減至 1.0mm，安裝適配性提升，同時結溫控制在 68℃，光效從 100lm/W 提升至 115lm/W。
3. 汽車 LED 大燈：寬溫 + 抗振的可靠性設計
汽車大燈 LED（功率 20-50W）需承受 - 40℃~125℃的寬溫循環和 50G 的振動沖擊，鋁基板的熱匹配性與機械強度是核心。
? 選型關鍵：
? 鋁基材質選 6061 鋁合金（抗拉強度≥200MPa），配合 “絕緣層 - 銅箔 - 鋁基” CTE 匹配設計，減少熱循環應力；
? 采用 “熱過孔陣列” 技術：在 LED 焊盤下方密集布置直徑 0.3mm、間距 1mm 的熱過孔，填充銅漿后垂直導熱效率提升 30%；
? 加工時用數控銑床精準切割外形，避免沖壓導致的鋁層變形，邊緣公差控制在 ±0.05mm。
? 案例效果：某車企 LED 大燈用該方案后，經 1000 次冷熱循環測試無焊點開裂，振動測試后光通量衰減僅 2%，遠超行業標準。
4. 景觀 LED 洗墻燈：長條形 + 防水的工藝適配
洗墻燈多為 1-2 米長條形結構，LED 密集排列（間距 3-5mm），且需 IP67 防水等級，鋁基板易出現 “局部過熱” 與 “邊緣密封失效” 問題。
? 選型關鍵：
? 采用 “分段式鋁基板” 設計：每 50cm 為一段，減少長板翹曲，同時在段間預留散熱間隙；
? 絕緣層選耐水聚酯樹脂，表面涂覆三防漆（耐濕熱等級 IPX7），避免水汽滲入導致短路；
? 背面貼合鋁制散熱齒，散熱面積比平板鋁基板增加 2 倍，單顆 1W LED 的結溫可控制在 70℃以內。
? 案例效果：某文旅項目的洗墻燈用該方案后，在南方梅雨季節連續運行 6 個月無故障，光色一致性達 98%，遠超傳統方案的 85%。
三、鋁基板 LED 應用的核心工藝：從材料到加工的全流程控制
鋁基板的性能發揮，依賴 “材料選型 - 布局設計 - 加工工藝” 的全鏈條優化。任何一個環節的疏漏，都會導致散熱失效或可靠性下降。
1. 材料選型：三大核心層的參數匹配
鋁基板的性能由三層材料共同決定，需根據 LED 功率與環境精準組合：
層級 | 核心參數要求 | 選型建議（按 LED 功率劃分） |
鋁基支撐層 | 導熱系數、抗腐蝕、機械強度 | 小功率（<1W）：1060 純鋁；大功率（1-50W）：5052/6061 鋁合金 |
導熱絕緣層 | 導熱系數≥1.5W/m?K，擊穿電壓≥2.5kV | 中低功率：環氧樹脂；高功率 / 戶外：陶瓷填充環氧樹脂 |
銅箔線路層 | 厚度、附著力（剝離強度≥1.5N/mm） | 小功率：1oz；大功率（>10W）：2-3oz |
2. 布局設計：降低熱阻的 4 個關鍵技巧
合理的 PCB 布局可使鋁基板散熱效率提升 20%-30%，工程師需重點關注：
? 熱島集中設計：將所有 LED 芯片集中布置在鋁基板中心區域，避免分散散熱導致的局部過熱；
? 銅箔開窗優化：在 LED 焊盤周圍設計 “放射狀” 開窗銅箔，擴大熱傳導面積，某測試顯示可使結溫降低 5-8℃；
? 驅動電路分離：將 LED 驅動芯片（如恒流 IC）與 LED 陣列分開布局，間距≥10mm，避免熱量疊加；
? 接地層輔助散熱：采用全板覆蓋的接地銅箔，利用銅箔的導熱性輔助擴散熱量，尤其適合小尺寸燈具。
3. 加工工藝：避免性能損耗的實操要點
鋁基板的金屬特性決定了其加工工藝與 FR4 基板差異顯著，以下是易出錯環節的控制方案：
? 鉆孔工藝：需用硬質合金鉆頭，轉速控制在 15000-30000rpm，進給率 50-100mm/min，每鉆 500 孔更換鉆頭，避免孔壁毛刺導致絕緣不良；
? 壓合工藝：溫度精準控制在 170℃±5℃，壓力均勻性偏差 < 5%，確保絕緣層完全固化，分層概率從 35% 降至 5%；
? 表面處理：優先選 OSP 或化學鎳金工藝，慎用電鍍（易導致鋁基腐蝕），鎳金層厚度控制在 3-5μm，保證焊接可靠性；
? 質量檢測：每批次抽取 10 塊樣品做熱阻測試（要求 < 1.0℃?in2/W）和絕緣擊穿測試，用 X 射線檢測絕緣層是否混入金屬雜質。
四、常見問題與解決方案：鋁基板 LED 應用的避坑指南
在量產過程中，鋁基板常因材料、設計或工藝問題導致 LED 故障，以下是四大典型問題的根源與解決策略。
1. 問題 1：LED 光衰過快（1000 小時光衰 > 15%）
? 根源分析：① 鋁基板導熱系數不足（<1.5W/m?K），結溫過高；② 絕緣層熱阻大，熱量無法傳導至鋁基；③ LED 間距過小（<2mm），熱疊加嚴重。
? 解決方案：
? 升級絕緣層為陶瓷填充型（導熱系數≥2.5W/m?K），鋁基厚度從 1.0mm 增至 1.5mm；
? 重新布局 LED 間距至 3mm 以上，在密集區域增加散熱過孔；
? 背面貼合石墨導熱片，進一步降低熱阻。
? 案例效果：某 LED 筒燈項目調整后，1000 小時光衰從 22% 降至 7%，滿足一級能效標準。
2. 問題 2：絕緣層擊穿（高壓測試時出現短路）
? 根源分析：① 絕緣層厚度不均（偏差 >±30μm）；② 生產過程混入鋁屑、銅粉等雜質；③ 絕緣材料耐溫性不足，長期高溫老化。
? 解決方案：
? 采用高精度涂膠設備，將絕緣層厚度偏差控制在 ±10μm 以內；
? 生產車間引入自動清潔系統，壓合前用 X 光檢測絕緣層雜質；
? 選用耐 140℃高溫的聚酰亞胺絕緣層，替代普通環氧樹脂。
? 案例效果：某戶外投光燈項目整改后，絕緣擊穿率從 25% 降至 0.3%，通過 3kV 高壓測試。
3. 問題 3：銅箔剝離（焊接后線路翹起）
? 根源分析：① 銅箔表面粗糙度過低（Ra<0.5μm），附著力不足；② 壓合溫度不足，絕緣層固化不完全；③ 熱循環導致鋁基與銅箔 CTE 失配。
? 解決方案：
? 銅箔表面做噴砂處理，將粗糙度提升至 Ra≥0.8μm，剝離強度從 8N/cm 增至 18N/cm；
? 優化壓合工藝：溫度 170℃、壓力 200psi、時間 60 分鐘，確保絕緣層完全固化；
? 選用 CTE 適配的中間層材料，減少熱應力積累。
? 案例效果：某 LED 燈條項目調整后，銅箔剝離率從 12% 降至 0.5%，通過 200 次熱沖擊測試。
4. 問題 4：鋁基板翹曲（影響燈具組裝）
? 根源分析：① 鋁基與銅箔厚度配比失衡（如 3oz 銅箔配 0.5mm 鋁基）；② 加工時冷卻速度過快，應力未釋放；③ 長板未做分段設計。
? 解決方案：
? 按 “銅箔厚度 ×5≤鋁基厚度” 原則配比，如 2oz 銅箔配≥1.0mm 鋁基；
? 加工后采用階梯式冷卻（80℃→50℃→室溫），釋放內部應力；
? 長度超過 1 米的基板采用分段設計，段間預留 0.5mm 間隙。
? 案例效果：某長條形 LED 面板燈項目整改后，基板翹曲度從 1.2% 降至 0.3%，組裝良率從 88% 提升至 99%。
