鋁基板LED應用核心技術解析與行業創新趨勢

 技術文獻     |      2025-09-25 14:46:40    |      ibpcb

一、鋁基板LED的技術優勢與核心價值

鋁基板作為LED照明領域的核心散熱載體,其技術突破直接決定了LED器件的性能上限。根據實驗數據顯示,采用高導熱鋁基板可使LED結溫降低15-20°C,光效提升30%以上。這種材料通過獨特的三明治結構(銅箔電路層+高導熱絕緣層+金屬基板)實現高效熱管理,其導熱系數可達2.2W/m·K,是傳統FR4基板的7倍以上。

1.1 熱管理技術的突破

鋁基板的核心競爭力體現在: - 梯度熱阻設計:通過納米陶瓷填充的絕緣層(導熱系數≥2.0W/m·K),將熱阻值控制在0.4℃·in2/W以下 - 熱膨脹匹配技術:鋁基板CTE23×10??/°C)與LED芯片(6-8×10??/°C)的精準匹配,降低熱循環應力 - 三維散熱通道:采用激光鉆孔技術(Φ0.1mm精度)構建微流道,配合石墨烯散熱膜實現立體散熱

1.2 工藝創新與質量控制

現代鋁基板制造已實現: - 雙面覆銅工藝:采用1oz/1oz對稱銅厚設計,電流承載能力提升至8A/mm2 - 激光直接成型(LDS:在絕緣層實現微米級電路圖案,線寬精度達±0.02mm - 真空層壓技術:確保絕緣層厚度公差控制在±1.5μm,擊穿電壓達8.5KV(AC)

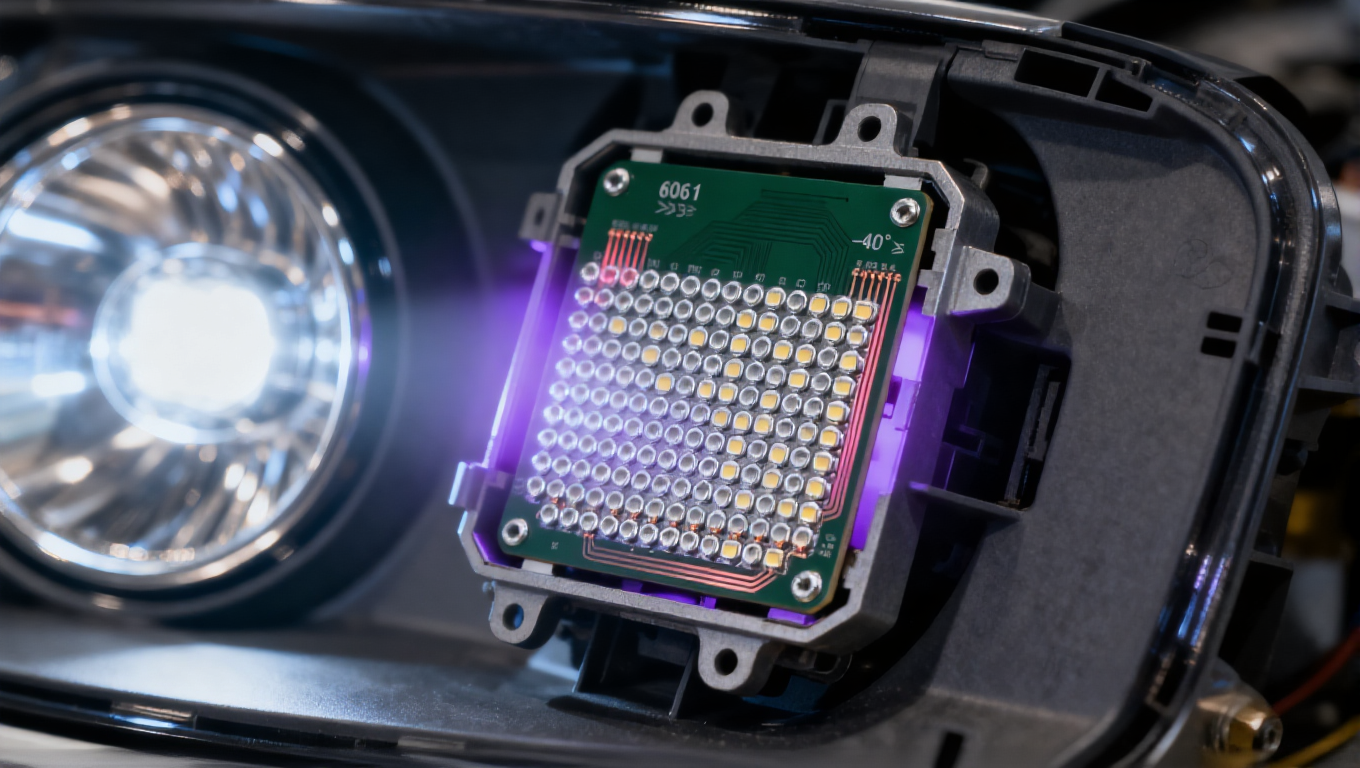

汽車 LED 大燈鋁基板場景

二、典型應用場景的技術解析

2.1 高功率LED照明系統

100W級工礦燈應用中: - 采用3oz厚銅箔+1.5mm鋁基板結構 - 熱仿真顯示結溫可穩定在65°C以下 - 光衰率控制在年3%以內,壽命延長至50,000小時

2.2 車用LED照明

針對車燈的特殊要求: - 通過1000小時鹽霧測試(ASTM B117標準) - 震動測試達到20G加速度(IEC 60068-2-6標準) - 采用耐高溫環氧模塑料(Tg≥170°C

2.3 智能照明控制系統

集成化解決方案: - 嵌入式NTC溫度傳感器 - CAN總線通信接口 - 動態調光驅動電路(PWM頻率250Hz

=

三、前沿工藝發展趨勢

3.1 材料創新

納米氮化鋁基板:導熱系數突破4.5W/m·K,已應用于5G LED路燈

柔性鋁基板:彎曲半徑<3mm,適用于可穿戴照明設備

透明導電層ITO/AgNW復合電極,透光率>85%

3.2 制造工藝突破

等離子體蝕刻技術:線寬精度提升至±0.01mm

3D打印封裝技術:實現復雜結構一次成型

激光焊接工藝:焊點強度達12N/mm2

3.3 智能化生產

MES系統實現全流程追溯

AOI自動光學檢測(缺陷識別率>99.7%

工業機器人完成精密貼裝

四、行業標準與質量管控

4.1 國際認證體系

IEC 62321電子電氣產品有害物質檢測

UL 8750 LED燈具安全標準

JEDEC JESD51熱測試規范

4.2 關鍵性能指標

測試項目

國際標準

先進水平

熱阻值

ASTM D5470

≤0.3℃·in2/W

擊穿電壓

IEC 60112

≥10KV(AC)

CTEmismatch

JEDEC JESD51-3

≤2ppm/°C

防焊層附著力

IPC-A-610G

≥4B等級

鋁基板LED應用實際操作步驟(技術規范)

一、材料準備與預處理

基板選擇
選用厚度為1.5mmAL6063鋁合金基板(導熱系數≥2.0W/m·K),表面粗糙度Ra≤0.8μm,確保平整度誤差≤0.1mm

清潔處理
使用異丙醇溶液(濃度≥99.5%)超聲清洗3分鐘,去除表面氧化物及油污,隨后用氮氣吹干。

電路圖形轉移
采用LDI激光直寫技術(精度±0.01mm)將Gerber文件轉移至光繪菲林,通過真空熱壓工藝將銅箔貼合至基板。

二、核心工藝流程

2.1 導熱層處理

涂覆導熱硅脂
使用精密點膠機(精度±0.02g)在LED封裝中心圓點涂覆0.1mm厚度的納米氮化鋁導熱硅脂(導熱系數≥5.0W/m·K),覆蓋面積需達到95%以上。

LED燈珠焊接

采用回流焊工藝(峰值溫度245℃±3℃),錫膏選用無鉛Sn96.5Ag3Cu0.5(熔點190℃

焊接時佩戴防靜電手環,焊點高度控制在0.08-0.12mm,使用3D AOI檢測虛焊缺陷。

2.2 電路連接

電源線焊接
使用0.3mm2鍍銀銅線(耐溫≥150℃),配合恒溫焊臺(380℃±5℃)完成電源輸入/輸出端連接,焊后施加1.2N拉力測試。

絕緣處理
在焊接區域涂覆2層耐高溫環氧樹脂(厚度≥0.2mm),經150℃固化30分鐘后進行絕緣電阻測試(≥100MΩ)。

三、散熱系統構建

散熱片安裝
采用鋁擠型散熱鰭片(導熱系數237W/m·K),通過M3不銹鋼螺釘(扭矩0.6N·m)固定,鰭片間距設計為2.5mm以優化氣流。

熱界面材料應用
在基板與散熱器接觸面填充0.05mm厚度的相變導熱片(相變溫度45℃),配合壓力緊固確保接觸熱阻≤0.15℃·cm2/W

四、組裝與測試

4.1 結構件組裝

燈杯固定
使用UV固化膠(粘度5000cps)粘接燈杯與基板,固化后進行10N·m扭矩測試,確保無松動。

光學透鏡安裝
采用卡扣式PMMA透鏡(透光率≥92%),通過定位銷實現±0.1mm裝配精度,光斑均勻度需達到90%以上。

4.2 功能測試

電氣性能測試

使用積分球系統測量光通量(誤差≤±2%

通過高壓測試儀進行2500V/60s耐壓測試。

熱沖擊測試
將成品置于-40℃~125℃循環箱中,進行1000次溫度循環(每個周期30分鐘),測試后光衰≤3%

五、質量管控要點

檢測項目

檢測標準

檢測設備

導熱系數

≥2.0W/m·KASTM E1225

熱導率分析儀

焊點空洞率

≤5%IPC-A-610G

X射線檢測儀

色溫一致性

Δu’v’≤0.003LM-80

光譜輻射計

防水等級

IP67IEC 60529

水壓測試裝置
