射頻前端PCB布局是現代無線通信設備設計中的核心環節，它直接影響著設備的性能、可靠性和成本。隨著5G、物聯網和智能設備的普及，射頻前端模塊在手機、基站、車載系統等領域的需求日益增長。一個優秀的PCB布局不僅能確保信號完整性，還能減少干擾、提高能效，并延長設備壽命。本文將深入探討射頻前端PCB布局的基本原則、關鍵技術挑戰、設計流程以及行業最佳實踐，幫助工程師和設計者優化高頻電路性能。
一、射頻前端概述及其在無線通信中的重要性
射頻前端（RF Front-End）是無線通信系統中的關鍵部分，負責處理高頻信號，包括信號的發射和接收。它通常包括功率放大器、低噪聲放大器、濾波器、開關和混頻器等組件。在PCB（印刷電路板）設計中，射頻前端布局的優劣直接決定了系統的整體性能。例如，在5G應用中，高頻段信號（如毫米波）對PCB布局的要求更為苛刻，任何微小的布局失誤都可能導致信號衰減、噪聲增加或頻率偏移。
射頻前端PCB布局的核心目標是實現高效的信號傳輸和最小的電磁干擾（EMI）。這需要綜合考慮材料選擇、層疊結構、布線策略和接地設計。高頻信號在PCB上傳播時，會受到寄生電容、電感和阻抗不匹配的影響，因此布局必須遵循嚴格的工程原則。
二、射頻前端PCB布局的基本原則
阻抗控制與匹配
在高頻電路中，阻抗匹配是確保信號完整性的關鍵。射頻信號通常以50歐姆或75歐姆的特性阻抗傳輸，如果PCB布線阻抗不匹配，會導致信號反射和功率損失。設計時需使用微帶線或帶狀線結構，并通過計算或仿真工具（如ADS或HFSS）確定合適的線寬和介質厚度。例如，在FR-4板材上，微帶線的寬度和介電常數需精確計算，以維持恒定阻抗。
信號完整性與隔離

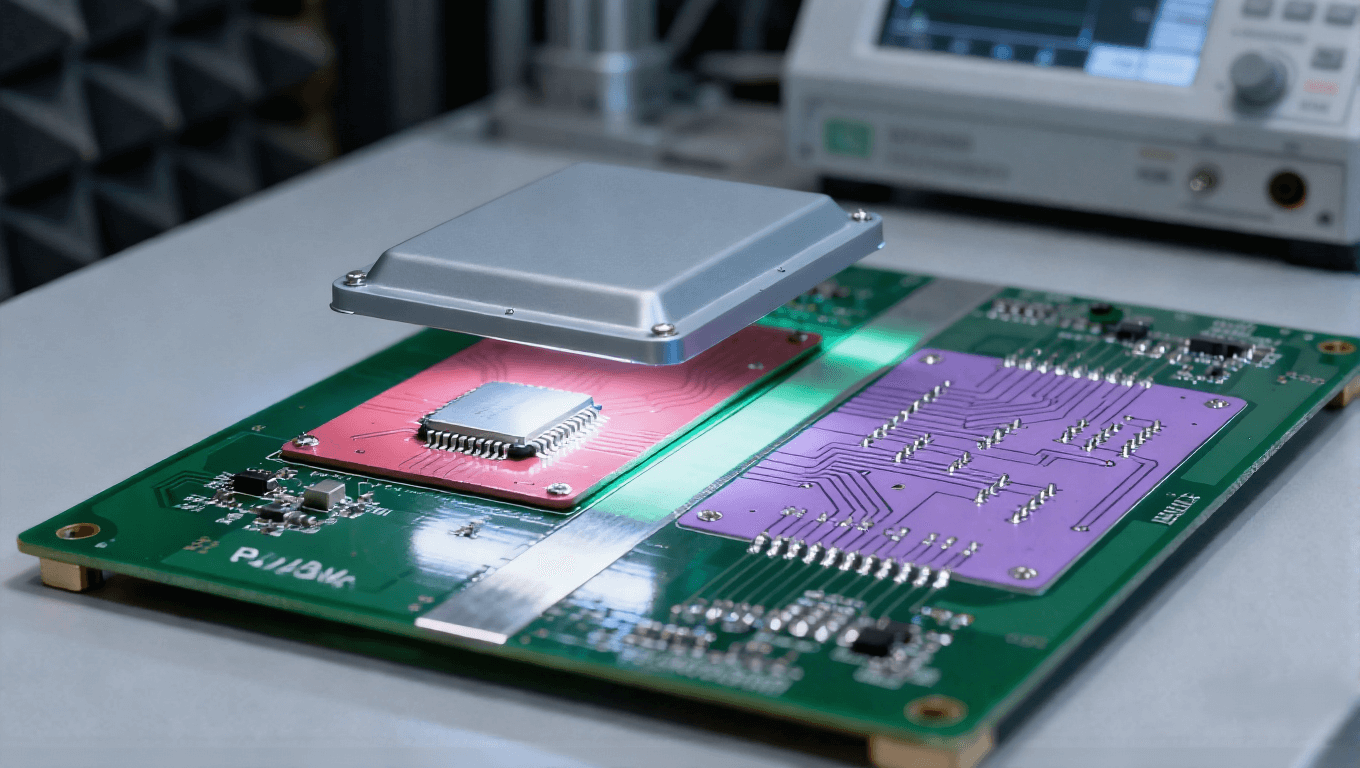

射頻前端中，不同信號線（如射頻信號、數字信號和電源線）之間容易產生串?dāng)_。為減少干擾，布局時應采用隔離措施，如增加接地層、使用屏蔽罩或設置足夠的間距。同時，高速信號線應盡量短而直，避免銳角轉彎，以減少信號損耗和相位失真。在多層PCB設計中，通常將射頻層放置在頂層或底層，并用接地層隔離，以提供良好的參考平面。
電源完整性與去耦
射頻前端組件對電源噪聲敏感，因此電源分配網絡（PDN）的設計至關重要。布局時，需在電源引腳附近放置去耦電容，以濾除高頻噪聲。去耦電容應選擇低ESR（等效串聯電阻）類型，并采用多值電容組合（如0.1μF和10pF）覆蓋寬頻率范圍。此外，電源層應保持低阻抗，并通過過孔連接到組件，確保穩定的電壓供應。
熱管理與散熱
射頻功率放大器等組件在運行時會產生大量熱量，如果散熱不當，可能導致性能下降或故障。PCB布局中，需通過銅箔鋪銅、熱過孔和散熱片來優化熱傳導。例如，在高功率區域增加 thermal vias（熱過孔）連接到接地層，可以有效分散熱量。材料選擇也很重要，高頻應用常采用 Rogers 或 Taconic 等低損耗板材，它們具有更好的熱穩定性。
接地策略
良好的接地是射頻前端布局的基礎。應采用星形接地或多點接地方式，避免接地環路。射頻部分最好使用獨立的接地層，并通過低阻抗路徑連接到主地。在混合信號設計中，數字地和模擬地需通過磁珠或0歐姆電阻隔離，以防止噪聲耦合。
三、射頻前端PCB布局的關鍵技術挑戰與解決方案
高頻信號損耗與衰減
隨著頻率升高（如毫米波段），PCB材料的介電損耗和導體損耗會加劇。解決方案包括選擇低損耗板材（如PTFE基材）、優化布線長度和減少過孔數量。仿真工具可以幫助預測損耗，并通過調整線寬和層疊結構來補償。
電磁兼容性（EMC）與干擾
射頻前端易受外部干擾，同時也可能輻射噪聲影響其他電路。布局時，需遵循EMC設計準則，如使用屏蔽罩、添加濾波器和避免長返回路徑。在實際設計中，可通過三維電磁仿真來評估輻射模式，并調整組件位置以最小化耦合。
尺寸與密度限制
現代設備趨向小型化，射頻前端PCB往往在有限空間內集成多個組件。這要求布局采用高密度互連（HDI）技術，如微過孔和盲孔。同時，組件放置需考慮信號流向，減少交叉干擾。例如，將敏感組件（如LNA）遠離噪聲源（如數字處理器）。
制造工藝與成本平衡
高頻PCB制造涉及精密工藝，如激光鉆孔和控阻抗蝕刻，這可能會增加成本。設計者需在性能和成本間權衡，例如通過標準化層疊結構來降低復雜度。與制造商早期合作，可以確保設計符合工藝能力，避免后期修改。
四、射頻前端PCB布局的設計流程與工具
一個系統的設計流程包括需求分析、原理圖設計、布局規劃、仿真驗證和制造輸出。首先，基于系統規格（如頻率范圍、功率水平）選擇組件和板材。然后，使用專業EDA工具（如Altium Designer、Cadence Allegro或Keysight ADS）進行布局。在布局階段，應優先放置射頻組件，并遵循“先信號后電源”的原則。
仿真驗證是確保布局成功的關鍵步驟。通過S參數分析、時域反射計（TDR）和電磁場仿真，可以評估阻抗匹配、串?dāng)_和輻射性能。如果發現問題，迭代優化布局，直到滿足指標。最后，生成Gerber文件和鉆孔數據，與制造商溝通確?？芍圃煨浴?/span>
五、行業最佳實踐與案例分析
在移動通信行業，例如5G手機射頻前端布局中，常見做法是采用模塊化設計，將射頻前端模塊（FEM）集成在單獨的子板上，以減少主板干擾。一個成功案例是某品牌5G手機，其通過優化接地層和屏蔽設計，將信號損耗降低了20%。在基站應用中，多通道射頻前端布局需注意相位一致性，通常使用對稱布線和校準網絡來保證性能。
另一個例子是物聯網設備，其射頻前端布局強調低功耗和小尺寸。通過使用嵌入式組件和柔性PCB，可以在有限空間內實現高效布局。這些實踐表明，結合仿真和實測數據，能顯著提升產品可靠性。
射頻前端PCB布局是一項綜合技術，涉及電子工程、材料科學和制造工藝。通過遵循基本原則、應對關鍵挑戰并采用系統化設計流程，可以打造高性能、高可靠性的無線設備。本文提供的指南旨在幫助從業者提升布局技能，推動行業進步。在實際項目中，建議多進行原型測試和迭代，以確保設計成功。
