引言：從一場潛在的危機說起
想象一下：一批嶄新的智能設備出廠時一切性能完美，但在交付到用戶手中數月后，卻開始出現頻繁死機、功能失常甚至徹底報廢。這不僅會引發如潮的客戶投訴和巨額維修成本，更會對品牌聲譽造成毀滅性打擊。這場危機的根源，往往并非源于設計錯誤，而是隱藏在一些電子元器件和PCB焊接點的早期失效中。
如何在這場危機發生前，就將這些“潛伏的缺陷”一網打盡？這正是PCB老化測試的核心使命。它并非簡單的“質量檢查”，而是一套模擬時間壓縮術，通過在廠內施加可控的環境應力，加速暴露產品的潛在缺陷，確保出廠產品的穩定與成熟。本文將作為您的技術指南，深入拆解PCB老化測試的方方面面。
第一章：為何老化測試不可或缺？——理解其核心價值
PCB老化測試，本質上是一種可靠性篩選技術。其理論基礎是電子產品的“浴盆曲線”失效規律。
浴盆曲線理論： 早期失效期： 產品生命初期，因制造缺陷（如虛焊、元器件瑕疵、材料不匹配）導致的失效率較高。 偶然失效期： 缺陷產品被淘汰后，產品進入一個失效率低且穩定的漫長時期。 耗損失效期： 產品壽命末期，因元器件老化、材料磨損，失效率再次攀升。
老化測試的目標，就是通過施加應力，人為地“推”過早期失效期，使產品在出廠時即進入穩定的偶然失效期。
其核心價值體現在： 1. 提升產品可靠性： 直接篩除早期失效品，大幅降低市場返修率（DOA）和現場失效率。 2. 降低生命周期成本： 盡管測試本身有成本，但遠低于售后維修、召回和品牌信譽損失帶來的巨大開銷。 3. 驗證設計與工藝： 暴露設計冗余不足、元器件選型不當、焊接工藝缺陷等問題，為持續改進提供數據支撐。 4. 滿足行業標準： 在汽車電子、航空航天、醫療設備、工業控制等高可靠性要求領域，老化測試是強制性的準入門檻。
第二章：主要老化測試方法揭秘——從熱應力到綜合模擬
根據施加應力的不同，PCB老化測試可分為多種方法，實踐中常組合使用。
1. 高溫老化
原理： 將PCBA（已組裝元器件的PCB）置于一個設定的高溫環境中，持續通電或斷電靜置一段時間。高溫會加速內部化學反應的速率，促使有缺陷的元器件參數漂移或徹底失效。
常用條件： 通常溫度設置在50℃至125℃之間，時間從24小時到168小時（7天）不等，具體取決于產品可靠性要求。
適用場景： 篩選元器件本身的熱穩定性缺陷，是應用最廣泛的基礎老化方法。
2. 溫度循環與熱沖擊
原理： 讓PCBA在極端高溫和極端低溫之間進行反復循環。利用不同材料熱膨脹系數（CTE）的差異，在焊點、內部連接處產生機械應力，從而暴露結合不良、微裂紋等缺陷。
溫度循環： 變溫速率較慢（通常<20℃/分鐘），更側重于模擬晝夜溫差或開關機循環。
熱沖擊： 變溫速率極快（>30℃/分鐘），條件更為嚴酷，用于篩選更細微的制造缺陷。
適用場景： 對焊點可靠性、BGA封裝、芯片貼裝工藝進行嚴格考核。

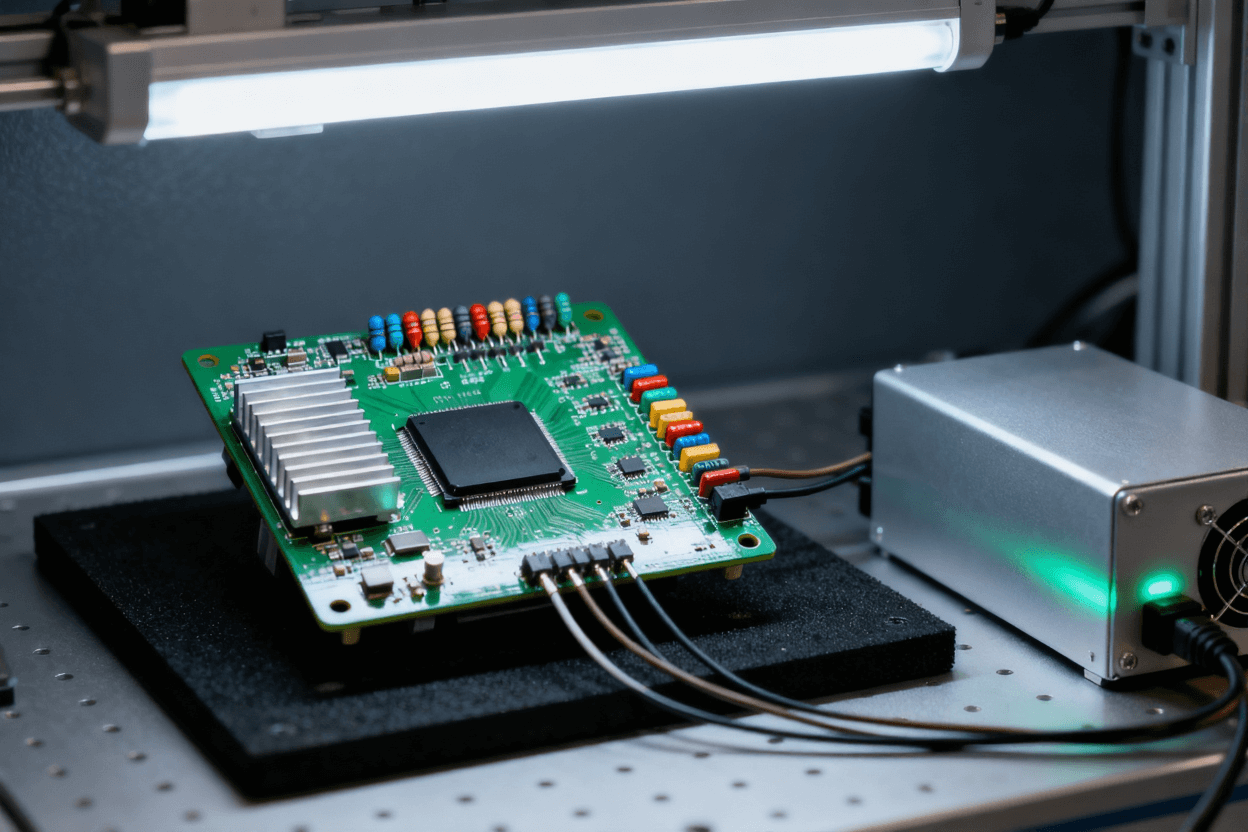

3. 動態通電老化
原理： 在高溫或溫度循環的環境中，為PCBA通電并使其模擬實際工作狀態。例如，讓設備循環執行各種功能指令，使核心芯片、電源電路等區域產生自熱，形成更復雜的熱應力場。
優勢： 能篩選出僅在高低溫或僅通電單一條件下無法暴露的缺陷，如時序錯誤、信號完整性問題、動態功耗下的穩定性問題等。
適用場景： 對CPU、FPGA、內存、電源管理等核心功能模塊進行最全面的可靠性驗證。

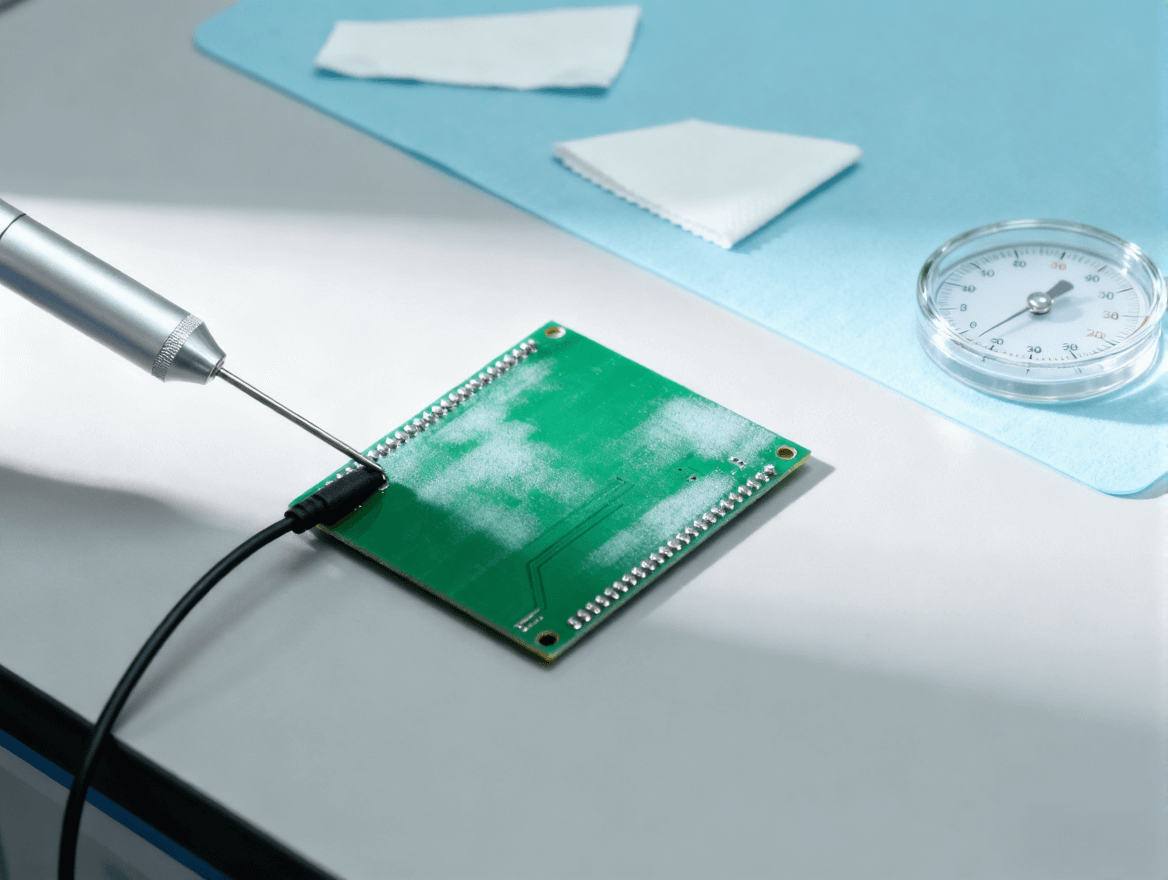

4. 濕熱老化
原理： 在高溫度、高濕度的環境中（如85℃/85%RH）對PCBA進行測試。濕氣會滲透進入封裝內部或層壓板之間，誘發電解、遷移、腐蝕等問題。
目的： 主要評估PCB的防潮性能、絕緣電阻、以及金屬線路的抗腐蝕能力。
適用場景： 適用于可能工作在潮濕環境下的產品，如戶外電子產品、汽車引擎艙內的控制器等。
第三章：系統化實施——PCB老化測試的標準流程
一個規范的老化測試流程，是確保結果有效性和一致性的關鍵。
前期準備：
測試方案制定： 明確測試目的，選擇合適的老化方法（單一或組合），確定應力條件（溫度、時間、循環次數、通電模式）。
樣本選擇： 從生產批次中隨機抽取具有代表性的樣本，樣本數量需滿足統計意義。
工裝夾具準備： 設計并制作用于在老化房/柜內固定PCBA的夾具，并確保其不會引入額外應力或阻礙空氣流通。
設備校驗： 確保老化設備（烤箱、溫箱箱）的溫濕度傳感器、控制系統經過校準，精度符合要求。
測試執行：
初始檢測： 對樣本進行外觀檢查和基本功能測試，記錄初始狀態。
上電裝載： 將PCBA正確安裝于夾具，并連接好供電及信號線。確保負載均衡，避免局部過熱。
參數監控： 在整個老化過程中，持續或定時記錄關鍵參數，如環境溫濕度、設備輸入電壓/電流、PCBA上特定測試點的電壓/波形等。
中間檢測： 對于長時間老化，可在中途取出進行短暫的功能測試，以捕捉間歇性故障。
后期分析與報告：
最終檢測： 老化結束后，待樣本恢復至室溫，進行全面、嚴格的功能與性能測試。

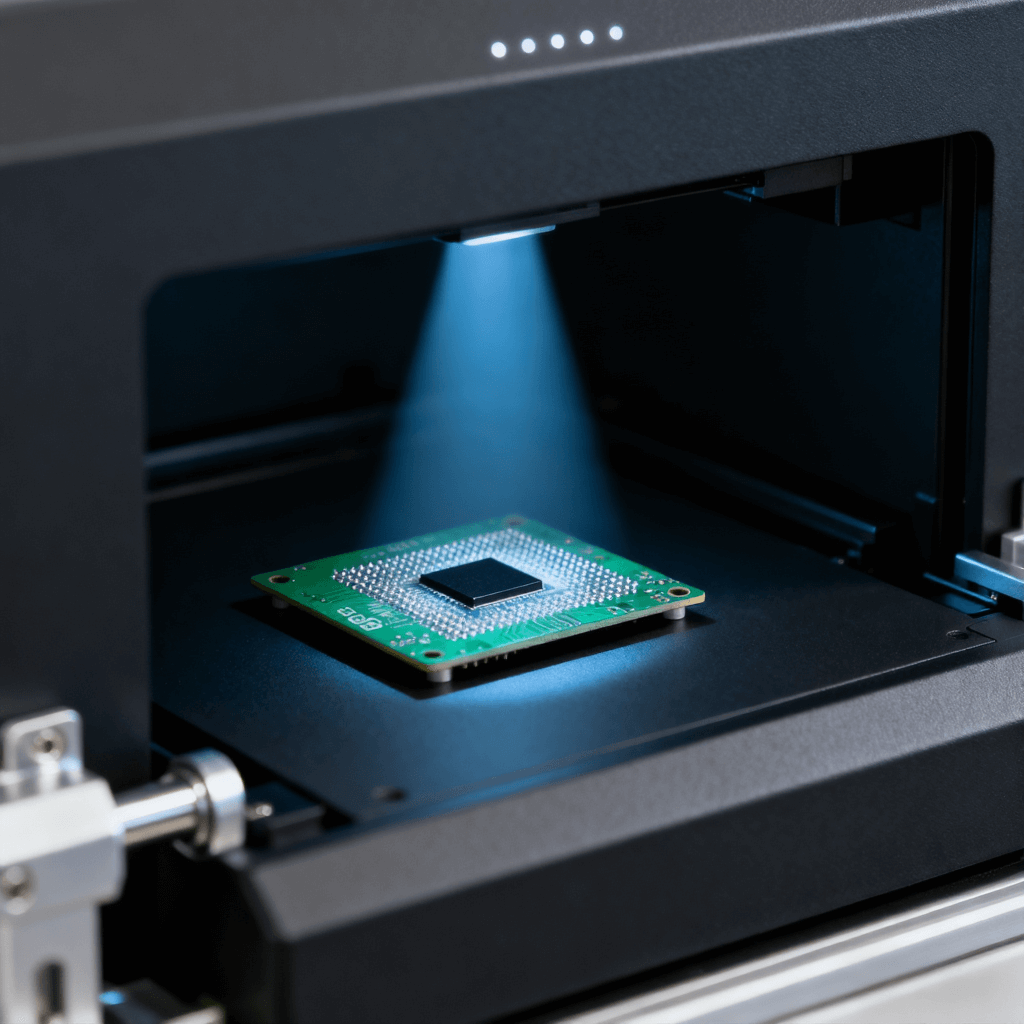

故障分析： 對在老化過程中或最終檢測中失效的單元，進行根因分析（如使用X-Ray、聲學掃描顯微鏡、金相分析等手段），定位是元器件、焊接還是設計問題。
數據整理與報告： 匯總所有測試數據，計算失效率，撰寫測試報告，并提出改進建議。
第四章：核心裝備——老化測試設備與設施
實施老化測試離不開專業的硬件支持。

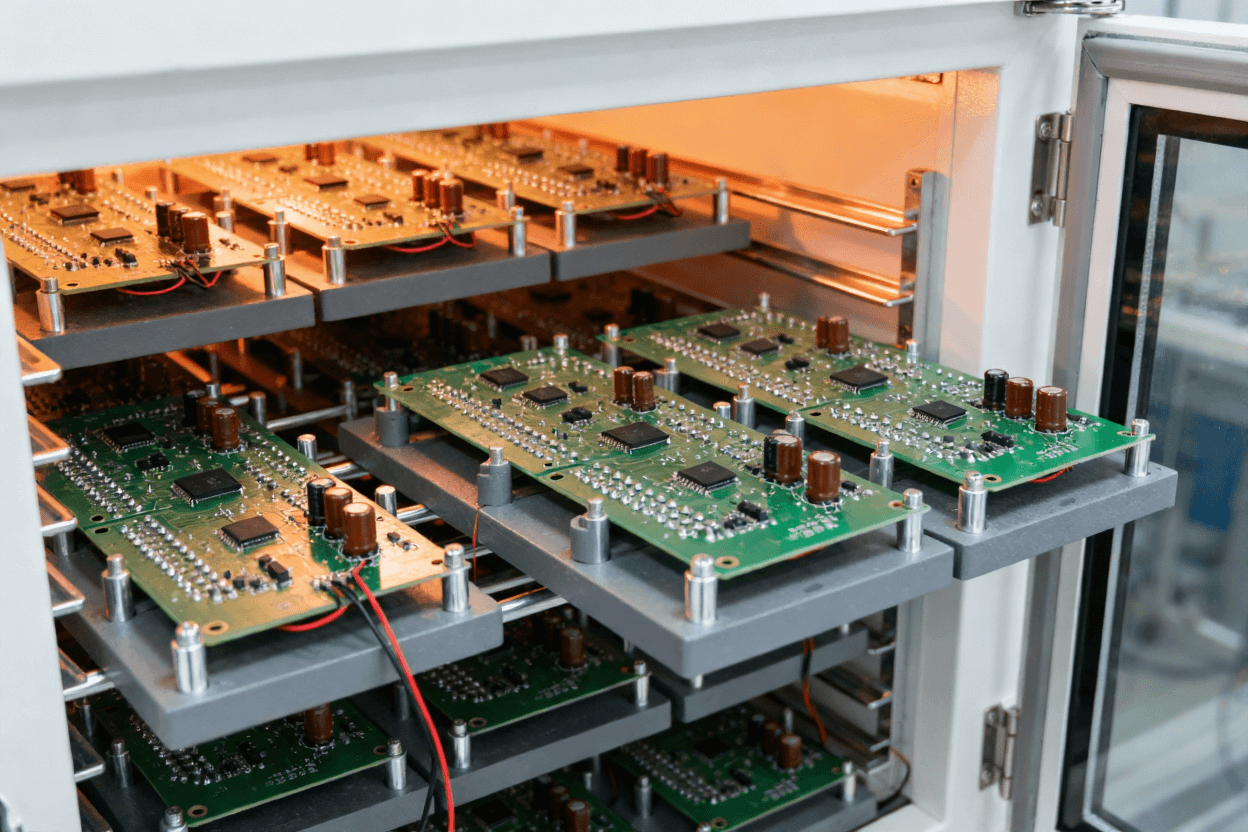

高溫老化房/柜： 核心設備，提供可控的高溫環境。要求內膽材質耐腐蝕、空氣循環系統均勻高效。
高低溫交變濕熱試驗箱： 可實現溫度循環和濕熱老化，具備精準的控溫控濕能力和快速的溫度變化速率。
負載架與電源： 用于在老化過程中為PCBA供電并模擬實際負載，需具備遠程控制和監控功能。
數據采集系統： 用于實時監測和記錄PCBA在老化過程中的各項電氣參數和環境參數。
環境實驗室： 專業的測試場地，需具備穩定的電網、良好的通風和消防安全措施。
第五章：行業實踐與趨勢展望
不同行業對PCB老化測試的要求差異巨大。
消費電子： 通常采用較短時間的高溫通電老化，側重于成本與效率的平衡。
汽車電子： 要求極為嚴苛，必須遵循AEC-Q100/Q101等標準，測試條件更寬泛，循環次數更多。
航空航天/醫療： 執行最嚴格的標準，采用全面的組合應力測試，并且要求過程數據可完全追溯。
工業控制： 強調長期穩定性，老化時間較長，并特別關注在振動、粉塵等復合環境下的表現。
未來趨勢：
智能化與自動化： 結合IoT技術，實現老化過程的遠程監控、預測性維護和數據分析自動化。
仿真先行： 在物理測試前，先通過CAE軟件進行熱仿真和應力仿真，優化測試方案，減少試錯成本。
針對性強化： 針對新興技術（如高頻高速PCB、功率模塊）開發更專有的老化測試方法。
結語
PCB老化測試是連接制造與可靠性的關鍵橋梁，是電子產品品質皇冠上不可或缺的一顆明珠。它不僅僅是一道工序，更是一種預防性的質量哲學。通過科學地設計測試方案、嚴謹地執行測試流程、并深度分析測試結果，企業能夠將潛在的風險扼殺在搖籃之中，最終向市場交付經得起時間考驗的卓越產品。
