一、PCB 環保表面處理工藝的基礎認知：定義與核心價值
在印制電路板（PCB）的生產流程中，表面處理工藝是決定其性能、可靠性與環保性的關鍵環節。傳統 PCB 表面處理多采用含鉛鍍層、六價鉻鈍化等工藝，雖能滿足基礎防護與焊接需求，但鉛、六價鉻等重金屬會在生產、使用及廢棄環節對土壤、水源造成污染，且不符合全球環保法規要求。PCB 環保表面處理工藝正是在此背景下發展而來，指通過無鉛化、無重金屬、低 VOC（揮發性有機化合物）的技術手段，在 PCB 銅箔表面形成一層保護膜或鍍層，實現 “防氧化腐蝕、提升焊接可靠性、延長產品壽命” 三大核心目標的工藝體系。
從電子行業產業鏈視角看，PCB 環保表面處理工藝的價值不僅限于 “合規”，更直接影響終端產品的品質：一方面，隨著 5G、新能源汽車、智能家居等領域對 PCB 的 “高密度、高可靠性、長壽命” 需求提升，普通表面處理已無法適配細間距焊點、高溫工作環境等場景；另一方面，歐盟 RoHS、中國《電子信息產品污染控制管理辦法》等法規明確限制鉛、鎘、六價鉻等物質的使用，企業若未采用環保表面處理工藝，將面臨產品出口受限、市場競爭力下降的風險。
簡單來說，PCB 環保表面處理工藝的核心作用可概括為三點：
1. 防護作用：隔絕銅箔與空氣、濕度的接觸，防止銅面氧化生成氧化銅（CuO）或堿式碳酸銅（Cu?(OH)?CO?），避免 PCB 儲存或組裝過程中出現 “虛焊”“接觸不良” 問題；
2. 焊接優化：通過鍍層或保護膜的設計，降低銅面與焊錫的接觸電阻，提升焊錫的潤濕性，確保 SMT（表面貼裝技術）或 THT（通孔插裝技術）組裝時的焊接穩定性；
3. 環保合規：替代傳統含重金屬工藝，減少生產廢水、廢氣中的污染物排放，滿足全球環保標準，助力企業實現 “綠色生產” 轉型。
二、PCB 環保表面處理工藝的技術原理：從 “附著” 到 “防護” 的核心邏輯
PCB 環保表面處理工藝的技術核心，是通過 “物理沉積”“化學反應” 或 “有機膜附著” 三種方式，在 PCB 銅箔表面形成一層均勻、致密且與銅基材結合牢固的功能層。不同工藝的原理雖有差異，但均需滿足 “結合力強、厚度可控、環保無毒、適配后續組裝” 四大技術要求，具體可分為三類原理體系：
（一）化學沉積型原理：通過化學反應形成金屬鍍層
此類工藝以 “沉金（化學鎳金）、沉銀、浸錫” 為代表，核心是利用化學溶液與銅箔的氧化還原反應，在銅面生成金屬鍍層。以應用最廣泛的沉金工藝為例，其原理可分為兩步：
1. 化學鍍鎳：將 PCB 浸入含鎳鹽（如硫酸鎳）、還原劑（如次磷酸鈉）的溶液中，銅作為催化劑觸發反應，次磷酸鈉釋放電子將鎳離子（Ni2?）還原為金屬鎳（Ni），并在銅面沉積形成厚度 5-15μm 的鎳層；

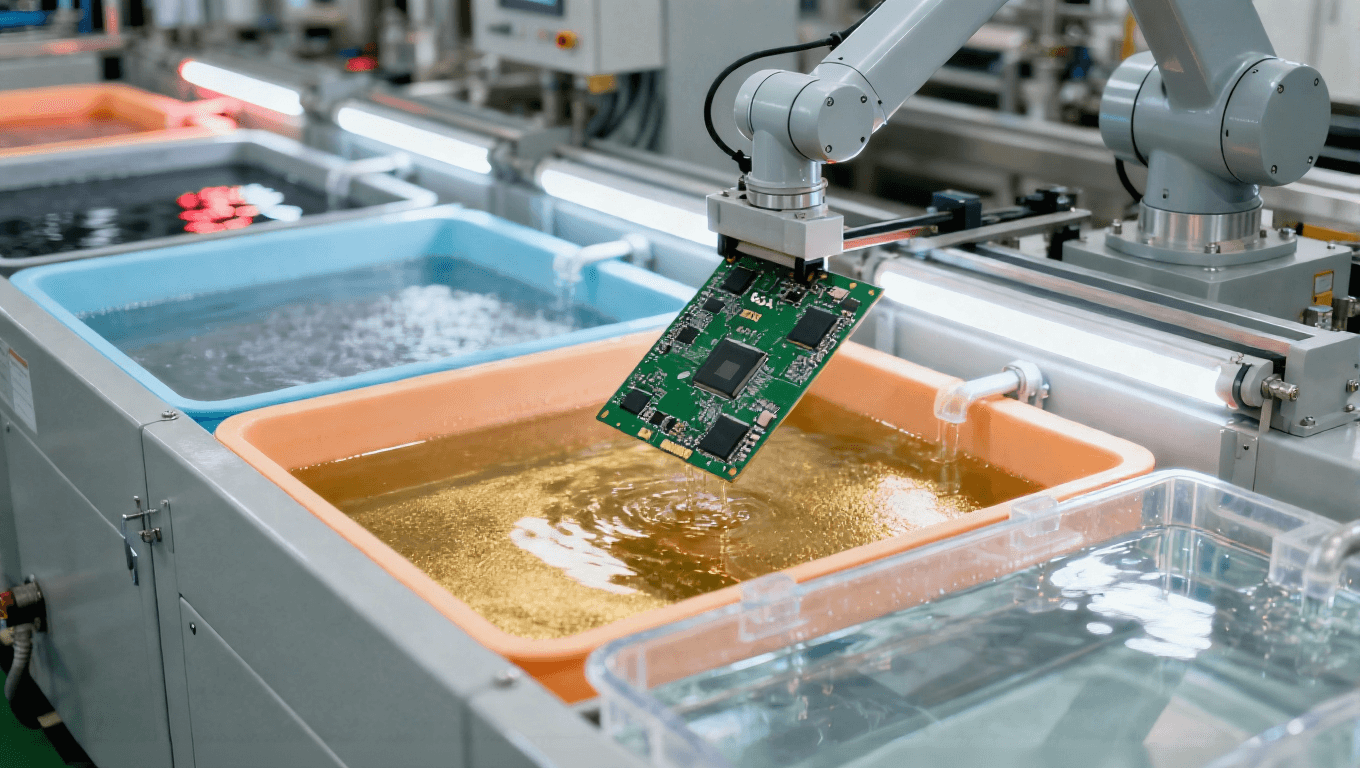

2. 化學鍍金：鎳層形成后，將 PCB 轉入含金鹽（如氰化金鉀，環保型工藝多采用無氰金鹽）的溶液中，鎳作為還原劑將金離子（Au3?）還原為金屬金（Au），在鎳層表面沉積形成厚度 0.1-0.5μm 的金層。鎳層起到 “阻擋銅擴散” 的作用，避免銅與金形成合金影響焊接；金層則憑借優異的導電性與耐腐蝕性，提升 PCB 的焊接可靠性與抗氧化能力。
（二）熱熔型原理：通過高溫熔融形成合金鍍層
無鉛噴錫工藝是此類原理的典型代表，其核心是替代傳統含鉛噴錫（Sn-Pb 合金），采用無鉛錫合金（主流為 Sn-Ag-Cu 合金，含銀 2-3%、銅 0.5-1%，其余為錫）通過高溫熔融實現鍍層。具體原理如下：
1. 預處理：先對 PCB 銅面進行清潔（去除氧化層、油污）與微蝕刻（形成粗糙表面，提升鍍層結合力）；

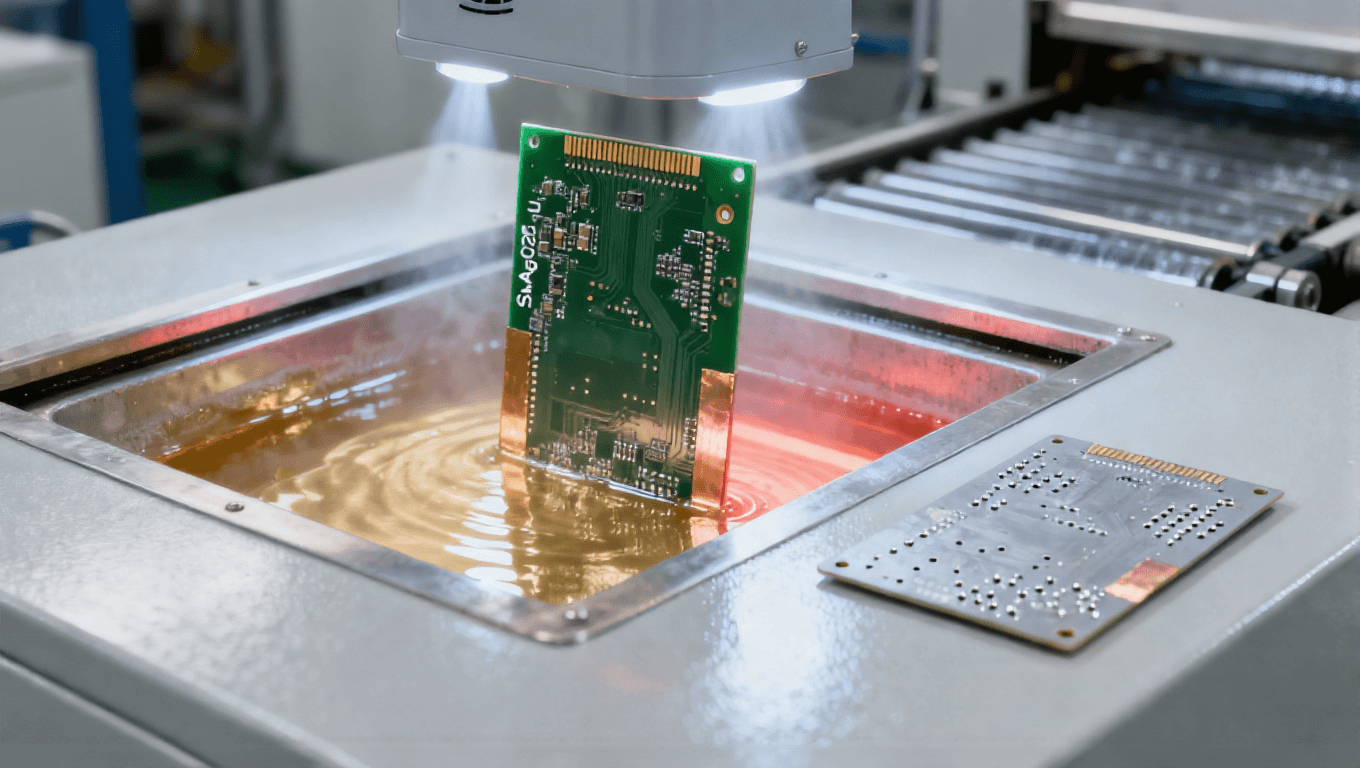

2. 噴錫：將預處理后的 PCB 浸入溫度 250-260℃的無鉛錫合金熔池中，同時通過高壓熱風（或氮氣）將多余的錫層吹平，使銅面覆蓋一層厚度 5-20μm 的均勻錫層；
3. 冷卻固化：PCB 從熔池中取出后，經冷卻系統快速降溫，錫合金層固化成型，形成兼具焊接性與防護性的表面層。
無鉛噴錫工藝的關鍵在于 “熱風整平” 環節，需精準控制溫度與風速，避免出現 “錫珠”“針孔” 等缺陷，同時無鉛錫合金的熔點（約 217℃）高于傳統含鉛錫（約 183℃），需適配后續 SMT 焊接的溫度參數。
（三）有機膜保護型原理：通過分子吸附形成有機防護膜
OSP 工藝（有機 solderability preservative，有機可焊性保護劑） 是此類原理的代表，與金屬鍍層不同，其通過有機化合物與銅面的化學吸附形成保護膜，原理更為簡潔：
1. 清潔與活化：PCB 銅面經清潔去除雜質后，浸入活化液（如稀硫酸）去除輕微氧化層，使銅面暴露新鮮的金屬表面；
2. 有機膜沉積：將 PCB 浸入 OSP 保護劑溶液（主流為咪唑類、苯并三氮唑類有機化合物）中，有機化合物的極性基團（如氮原子）與銅原子形成配位鍵，在銅面吸附形成一層厚度 0.2-0.5μm 的透明有機膜；
3. 干燥固化：經低溫烘干（60-80℃）后，有機膜緊密附著在銅面，隔絕空氣與水分，同時不影響后續焊接 —— 焊接時，高溫焊錫會溶解有機膜，使銅面與焊錫直接接觸實現焊接。
OSP 工藝的核心優勢在于 “無金屬鍍層”，避免了重金屬污染，且工藝簡單、成本低，適合高密度 PCB（如細間距芯片封裝基板）的表面處理。
三、PCB 環保表面處理主流工藝對比：類型、優勢、缺點與應用場景
目前市場上成熟的 PCB 環保表面處理工藝主要包括無鉛噴錫、沉金（化學鎳金）、OSP、沉銀、浸錫五種，不同工藝在性能、成本、環保性上存在差異，企業需根據 PCB 的應用場景（如終端產品類型、工作環境）、組裝要求（如焊接方式、細間距需求）及成本預算選擇適配工藝。以下為各工藝的詳細對比：
（一）無鉛噴錫工藝：高性價比的通用型選擇
? 核心優勢：
a. 焊接性優異：錫合金層與焊錫兼容性好，潤濕性強，適合波峰焊與回流焊兩種焊接方式；
b. 成本適中：工藝成熟，設備投入與原材料成本低于沉金、沉銀，適合中低端 PCB 批量生產；
c. 防護性穩定：錫層厚度可控，能有效隔絕氧化，PCB 儲存周期可達 6 個月以上（在干燥環境下）。
? 主要缺點：
a. 平整度有限：熱風整平過程中易出現 “錫厚不均”，不適合細間距（如 0.3mm 以下）焊點的 PCB；
b. 高溫敏感性：無鉛錫合金熔點高，PCB 經噴錫后需避免反復高溫沖擊，否則易出現錫層開裂。
? 典型應用場景：消費電子（如電視、路由器的 PCB）、電源板、工業控制 PCB 等對平整度要求不高、追求成本性價比的產品。
（二）沉金工藝（化學鎳金）：高精度與高可靠性的代表
? 核心優勢：
a. 平整度極高：化學沉積形成的鎳金層均勻致密，表面粗糙度低，適合 0.2mm 以下細間距焊點、BGA（球柵陣列封裝）芯片的 PCB；
b. 耐腐蝕性與導電性優異：金層化學穩定性強，能在潮濕、惡劣環境下長期使用，同時金的導電性好，適合高頻 PCB（如 5G 基站 PCB）；
c. 儲存周期長：在干燥環境下，沉金 PCB 的儲存周期可達 12 個月以上，無需擔心氧化問題。
? 主要缺點：
a. 成本高：鎳、金原材料價格昂貴，工藝步驟多（需兩次化學沉積），生產周期長，成本約為無鉛噴錫的 2-3 倍；
b. 鎳層風險：若鎳層厚度不足或存在針孔，銅離子可能擴散至金層形成 “銅金合金”，導致焊接不良。
? 典型應用場景：高端電子設備（如手機主板、筆記本電腦 PCB）、汽車電子（如車載雷達 PCB，需耐高低溫）、醫療設備 PCB（需高可靠性與耐腐蝕性）。
（三）OSP 工藝：高密度 PCB 的低成本環保選擇
? 核心優勢：
a. 環保性最優：無金屬鍍層，無重金屬排放，工藝過程僅使用有機保護劑，廢水處理簡單，符合最嚴格的環保法規；
b. 適配高密度 PCB：有機膜厚度極?。?/span>0.2-0.5μm），不影響 PCB 的線寬線距，適合細間距（如 0.15mm 以下）、微孔（孔徑 0.2mm 以下）的高密度 PCB；
c. 成本低：工藝步驟少（僅清潔、活化、浸膜、干燥），設備投入與原材料成本僅為沉金的 1/5，適合大批量生產。
? 主要缺點：
a. 耐環境性差：有機膜怕高溫、高濕，PCB 儲存周期短（通常為 3 個月以內，需真空包裝），且組裝時若焊接溫度過高或時間過長，有機膜易分解失效；
b. 不適合多次焊接：有機膜在一次焊接后會被破壞，無法進行二次焊接（如返修時的補焊）。
? 典型應用場景：電腦主板（高密度、大批量生產）、服務器 PCB、平板顯示器 PCB 等對環保性與密度要求高，且無需二次焊接的產品。
（四）沉銀工藝：平衡性能與成本的中間選擇
? 核心優勢：
a. 焊接性與平整度兼顧：銀層的焊接潤濕性接近金層，且表面平整度優于無鉛噴錫，適合 0.2-0.3mm 間距的 PCB；
b. 成本低于沉金：銀的價格低于金，工藝步驟僅需一次化學沉積（無需鍍鎳），成本約為沉金的 1/2；
c. 工藝簡單：與沉金相比，無需鍍鎳環節，生產周期短，設備維護難度低。
? 主要缺點：
a. 易硫化變色：銀層在含硫環境下（如工業大氣、橡膠制品附近）易形成硫化銀（Ag?S），導致焊接性下降，需真空包裝儲存；
b. 遷移風險：銀離子在高溫高濕環境下可能發生 “電遷移”，導致 PCB 線路短路，不適合高壓 PCB。
? 典型應用場景：中高端消費電子（如平板電腦 PCB）、智能家居設備 PCB 等對平整度有要求，且成本預算介于無鉛噴錫與沉金之間的產品。
（五）浸錫工藝：小眾但適配特定場景的選擇
? 核心優勢：
a. 焊接性穩定：錫層與焊錫同材質，兼容性極佳，適合對焊接可靠性要求高的場景；
b. 無鉛環保：采用純錫或無鉛錫合金，符合環保法規，且無銀層的硫化問題；
c. 適配細間距：浸錫工藝的表面平整度優于無鉛噴錫，可用于 0.25mm 左右間距的 PCB。
? 主要缺點：
a. 儲存周期短：純錫層易氧化，需在 1 個月內完成組裝，否則需重新清潔處理；
b. 工藝兼容性低：浸錫后的 PCB 不適合與 OSP、沉金工藝的 PCB 混裝，易出現焊接溫度不匹配問題。
? 典型應用場景：軍工電子（對焊接可靠性要求極高）、小眾定制化 PCB（如測試治具 PCB）等場景。
四、PCB 環保表面處理工藝的行業趨勢：法規驅動與技術升級
隨著全球電子行業對 “綠色生產” 與 “高性能” 的雙重追求，PCB 環保表面處理工藝正朝著 “更環保、更薄化、更適配新興場景” 的方向發展，核心驅動因素與趨勢可概括為三點：
（一）環保法規趨嚴：推動工藝向 “無氰、無重金屬” 升級
早期沉金工藝多采用氰化金鉀作為金鹽，氰化物具有劇毒，雖在生產中可通過嚴格管控降低風險，但仍存在廢水處理成本高、安全隱患大的問題。近年來，歐盟 REACH 法規、中國《新污染物治理行動方案》等進一步限制有毒有害物質的使用，推動無氰沉金工藝成為主流 —— 無氰金鹽（如亞硫酸金鈉）毒性低，廢水處理難度小，且鍍層性能與氰化工藝相當，目前已在手機、汽車電子等高端 PCB 領域實現規?；瘧?。
同時，針對 OSP 工藝的 “有機保護劑 VOC 排放” 問題，行業正研發低 VOC、可降解的 OSP 保護劑，未來環保性將進一步提升；沉銀工藝則通過在銀層表面添加 “防硫化涂層”，解決銀層易變色的問題，拓展其應用場景。
（二）終端需求升級：適配高密度、高溫、高頻場景
5G 通信、新能源汽車、人工智能等領域的發展，對 PCB 提出 “高密度、耐高溫、高頻” 的新要求，直接推動表面處理工藝的技術升級：
? 高密度需求：隨著 PCB 線寬線距從 0.1mm 向 0.05mm 甚至更小尺寸發展，傳統 OSP 工藝的有機膜厚度已無法滿足 “不影響線路絕緣” 的要求，行業正研發 “超薄 OSP 膜”（厚度 0.1-0.2μm），同時優化沉金工藝的鍍層均勻性，確保細間距焊點的可靠性；
? 高溫需求：新能源汽車 PCB 需在 - 40℃至 150℃的溫度范圍內長期工作，傳統無鉛噴錫工藝的錫層在高溫下易軟化，行業正采用 “高溫無鉛錫合金”（如 Sn-Ag-Cu-Ni 合金，熔點提升至 220℃以上），或通過 “沉金 + 鎳磷合金層”（鎳磷合金耐高溫性優于純鎳）提升鍍層的高溫穩定性；
? 高頻需求：5G 基站 PCB 的工作頻率達 3GHz 以上，要求表面處理工藝的 “信號損耗低”，金層的導電性與低損耗特性使其成為首選，同時行業正研發 “薄金厚鎳” 工藝（金層 0.05μm、鎳層 20μm），在保證性能的同時降低成本。
（三）成本與效率優化：推動工藝自動化與國產化
PCB 行業競爭激烈，企業對 “降本增效” 的需求迫切，推動環保表面處理工藝向 “自動化、國產化” 發展：

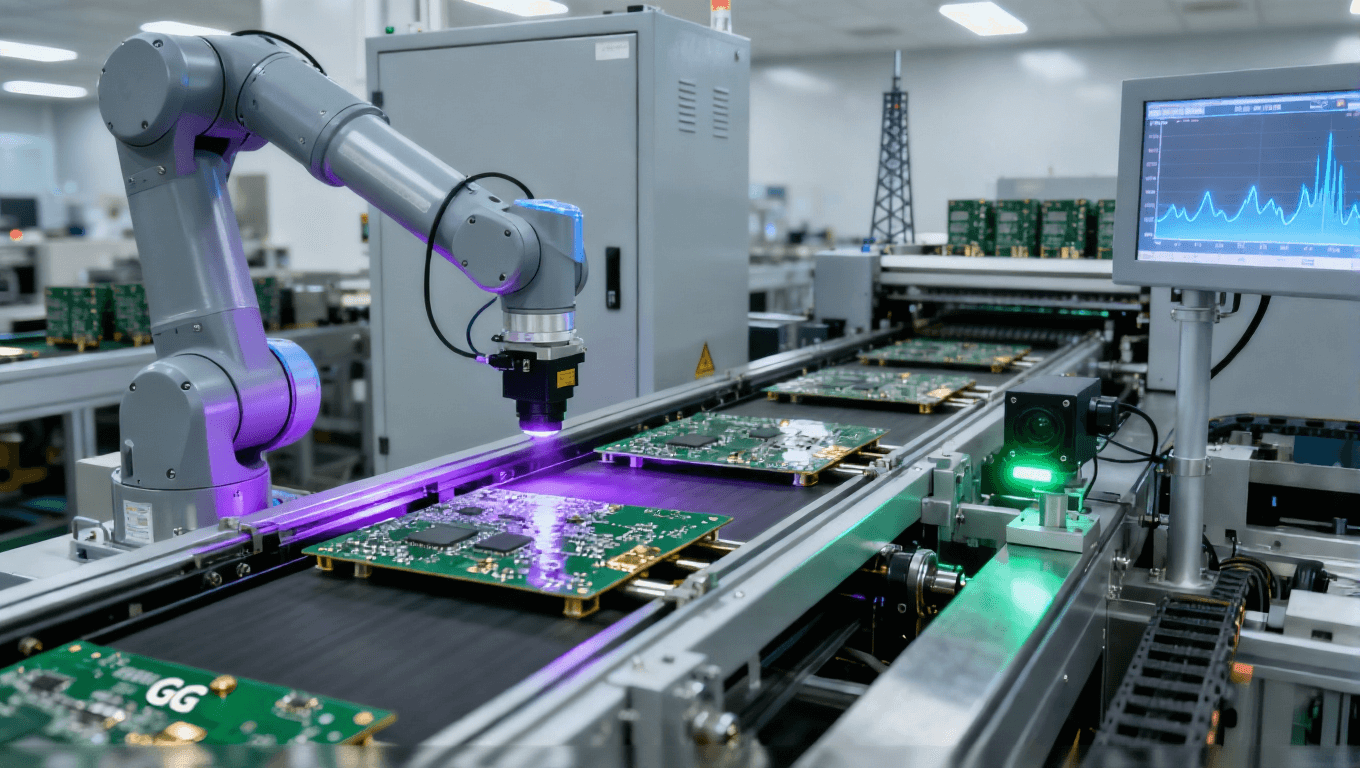

? 自動化生產：傳統沉金、無鉛噴錫工藝依賴人工操作，易出現鍍層不均問題，目前主流企業已引入 “全自動化學沉積線”“智能熱風整平系統”，通過 PLC（可編程邏輯控制器）控制溫度、時間、溶液濃度等參數，提升工藝穩定性與生產效率，同時減少人工成本；
? 原材料國產化：早期無鉛錫合金、無氰金鹽等原材料依賴進口，價格高且供應不穩定，近年來國內企業已實現無鉛錫合金（如 Sn-Ag-Cu 合金）、無氰金鹽的國產化量產，原材料成本降低 10%-20%，推動環保表面處理工藝的普及。
五、企業 PCB 環保表面處理工藝選型指南：從需求到落地的關鍵步驟
對 PCB 生產企業或終端產品廠商而言，選擇合適的環保表面處理工藝需綜合 “應用場景、性能要求、成本預算、環保合規” 四大因素，避免盲目追求 “高端工藝” 或 “低成本工藝”，以下為具體選型步驟：
步驟 1：明確 PCB 的應用場景與環境要求
首先需確定 PCB 的終端產品類型及工作環境，核心關注三個維度：
? 溫度環境：若用于新能源汽車、工業控制設備（需耐高溫），優先選擇沉金（鎳金層耐高溫）、高溫無鉛噴錫；若用于消費電子（常溫環境），可選擇 OSP、沉銀；
? 濕度與腐蝕性環境：若用于戶外設備（如基站 PCB，需耐潮濕）、醫療設備（需耐消毒水腐蝕），優先選擇沉金（金層耐腐蝕性強）；若用于室內干燥環境（如電腦主板），可選擇 OSP、無鉛噴錫；
? 儲存與組裝周期：若 PCB 生產后需長期儲存（如 6 個月以上）或跨地區運輸，優先選擇沉金（儲存周期長）；若生產后 1 個月內可完成組裝，可選擇 OSP、浸錫。
步驟 2：評估 PCB 的設計與組裝要求
根據 PCB 的設計參數與組裝工藝，確定工藝的適配性：
? 線寬線距與焊點間距：若為高密度 PCB（線寬線距＜0.1mm，焊點間距＜0.2mm），優先選擇 OSP（超薄膜不影響線路）、沉金（平整度高）；若為普通密度（間距＞0.3mm），可選擇無鉛噴錫、沉銀；
? 焊接方式：若采用回流焊（如 SMT 貼裝芯片），沉金、OSP、沉銀、無鉛噴錫均可；若采用波峰焊（如通孔元件焊接），優先選擇無鉛噴錫（錫層厚度足，焊接可靠性高）；
? 是否需要二次焊接：若需返修補焊（如軍工電子、醫療設備），優先選擇沉金、無鉛噴錫（鍍層可承受多次焊接）；若無需二次焊接（如大批量消費電子），可選擇 OSP（一次焊接后膜層失效）。
步驟 3：平衡成本預算與環保合規
在滿足性能與適配性的前提下，結合成本與合規要求選擇工藝：
? 成本排序（從低到高）：OSP＜無鉛噴錫＜浸錫＜沉銀＜沉金，若為大批量低成本產品（如路由器 PCB），優先選擇 OSP、無鉛噴錫；若為高端產品（如手機主板），可接受沉金的高成本；
? 環保合規要求：若產品出口歐盟、美國，需確認工藝是否符合 RoHS 2.0、加州 65 號提案等法規，目前主流環保工藝（OSP、無鉛噴錫、沉金、沉銀）均符合，但需選擇無氰、無重金屬的原材料（如無氰沉金、無鉛錫合金）。
步驟 4：小批量測試驗證
選定工藝后，需進行小批量測試，驗證工藝的可靠性：
? 性能測試：測試鍍層的結合力（如劃格試驗）、焊接性（如潤濕性測試）、耐環境性（如高低溫循環試驗、鹽霧試驗）；
? 生產兼容性測試：驗證工藝與 PCB 前道工序（如蝕刻、阻焊）的兼容性，避免出現鍍層脫落、阻焊層起泡等問題；
? 成本核算：通過小批量生產，核算實際的原材料消耗、設備能耗、人工成本，確認工藝的成本是否在預算范圍內。
PCB 環保表面處理工藝不僅是企業滿足環保法規的 “基礎要求”，更是適配電子行業 “高密度、高可靠性、綠色化” 發展的 “核心支撐”。從技術角度看，無鉛噴錫憑借高性價比仍是通用場景的主流，沉金在高端場景中不可替代，OSP 在高密度 PCB 領域的應用持續擴大，沉銀則作為中間選擇平衡性能與成本；從行業趨勢看，無氰化、薄化鍍層、自動化生產將成為未來的主要方向，進一步推動工藝的環保性、性能與效率升級。
對企業而言，選擇 PCB 環保表面處理工藝需避免 “一刀切”，而是結合自身產品的應用場景、設計要求與成本預算，通過 “場景匹配 - 性能評估 - 成本平衡 - 測試驗證” 的步驟，選擇最適配的工藝 —— 唯有如此，才能在滿足環保合規的同時，提升產品競爭力，實現可持續發展。
