在當今高速發展的電子行業中，印刷電路板（PCB）作為電子設備的核心組成部分，其制造工藝的進步直接推動了電子產品的小型化、高性能化和低成本化。PCB半加成法工藝（Semi-Additive Process, SAP）作為一種先進的制造技術，正逐漸成為高密度互連（HDI）板和微細線路生產的主流選擇。本文將深入解析PCB半加成法工藝的原理、步驟、優缺點、應用場景以及行業趨勢，幫助讀者全面理解這一關鍵技術如何塑造現代電子制造業的未來。
一、PCB半加成法工藝的概述與背景
PCB半加成法工藝是一種混合制造方法，結合了傳統的減法工藝（Subtractive Process）和加成法工藝（Additive Process）的優點。在傳統減法工藝中，通過蝕刻銅箔來形成電路圖形，這往往導致材料浪費和精度限制；而全加成法工藝則直接在絕緣基板上沉積銅形成電路，但受限于成本和工藝穩定性。半加成法工藝則通過部分加成和部分減法步驟，實現了高精度、高效率的電路制造，特別適用于線寬/線距小于50微米的微細線路生產。
這種工藝的興起與電子產品向輕薄短小、多功能化發展密切相關。例如，智能手機、可穿戴設備和5G通信設備對PCB的密度和性能要求日益苛刻，半加成法工藝能夠滿足這些需求，同時減少環境影響，因為它優化了材料使用，降低了化學廢物的產生。據行業數據顯示，采用半加成法工藝的PCB在高端市場中的份額正以每年15%以上的速度增長，凸顯了其在電子制造中的重要性。
二、PCB半加成法工藝的原理與核心步驟
半加成法工藝的核心在于“先加成后減法”的思路：首先在基板上沉積一層薄銅種子層，然后通過圖形轉移和電鍍加厚電路部分，最后通過蝕刻去除多余的種子層，形成精確的電路圖形。以下是該工藝的詳細步驟，我們以典型的HDI板制造為例進行說明。
基板準備與種子層沉積
工藝始于選擇合適的絕緣基板，如FR-4、聚酰亞胺或陶瓷材料。基板表面經過清潔和活化處理后，通過化學沉積或濺射方法形成一層薄銅種子層（通常厚度為0.5-2微米）。這層種子層作為后續電鍍的導電基礎，其均勻性和附著力至關重要，直接影響最終電路的可靠性。例如，在高速通信PCB中，種子層的質量可以確保信號傳輸的完整性，減少損耗。
圖形轉移與光刻

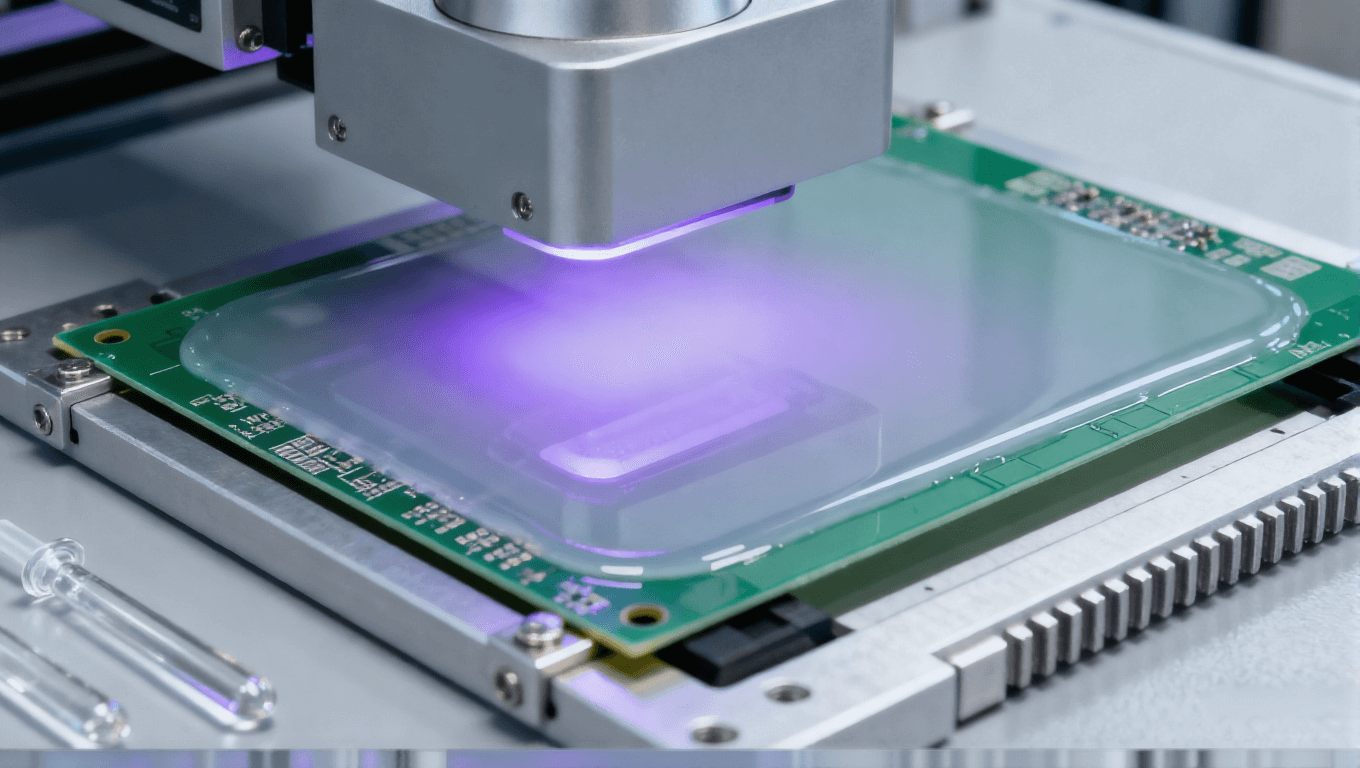

接下來，通過光刻技術將電路圖形轉移到種子層上。首先，在種子層上涂覆光致抗蝕劑（光刻膠），然后使用掩模版和紫外線曝光，定義出電路圖案。經過顯影后，抗蝕劑在需要電鍍的區域被去除，露出銅種子層。這一步的精度決定了電路的線寬和間距，現代半加成法工藝已能實現10微米以下的精細線路，滿足5G和物聯網設備的高頻需求。
電鍍加厚電路

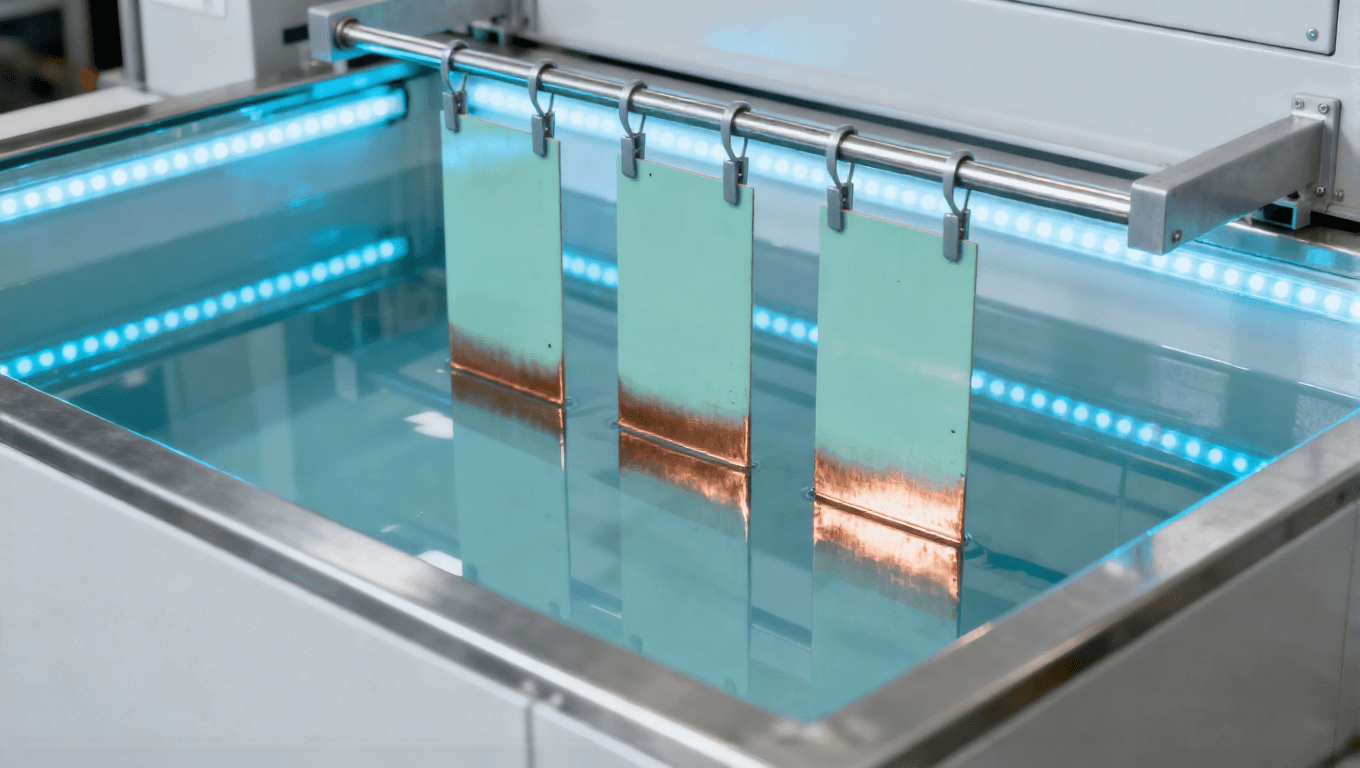

在圖形轉移后，進行電鍍銅工序，將露出的種子層區域加厚到所需的電路厚度（通常為15-35微米）。電鍍過程中，銅離子在電場作用下沉積到指定區域，形成堅實的電路圖形。同時，可能還會電鍍其他金屬如鎳或金，以增強電路的耐腐蝕性和焊接性能。這一步驟是“加成”部分的核心，它允許精確控制電路高度和形狀，避免了傳統減法工藝中的過蝕刻問題。
去除抗蝕劑與蝕刻種子層
電鍍完成后，去除剩余的光致抗蝕劑，然后通過化學蝕刻將多余的薄銅種子層去除。由于種子層很薄，蝕刻過程快速且精確，不會影響已加厚的電路部分。這步“減法”操作確保了電路圖形的清晰度和隔離性，減少了短路風險。例如，在汽車電子PCB中，這種精確蝕刻能提高電路的可靠性，適應高溫和振動環境。
表面處理與檢測
最后，對PCB進行表面處理，如沉金、OSP（有機可焊性保護劑）或噴錫，以保護電路并確保焊接性能。同時，通過自動光學檢測（AOI）、電氣測試和微切片分析等手段，驗證電路的質量和性能。半加成法工藝的成品率通常較高，因為它減少了人為誤差和材料缺陷。
整個工藝周期從基板準備到最終檢測，通常需要數小時到數天，具體取決于PCB的復雜度和生產規模。與全加成法相比，半加成法在成本和效率上更均衡；與減法工藝相比，它在精度和環保方面更具優勢。據統計，采用半加成法工藝的PCB生產可減少30%以上的銅浪費，這對可持續發展具有重要意義。
三、PCB半加成法工藝的優點與局限性
半加成法工藝之所以在電子制造業中備受青睞，源于其多重優點。首先，它實現了高精度和微細線路制造，線寬/線距可輕松達到20微米以下，這對于智能手機和服務器主板中的高密度互連至關重要。其次，材料利用率高，減少了銅箔浪費，降低了生產成本和環境影響。例如，在批量生產中，半加成法可比傳統減法工藝節省20-40%的原材料，同時減少有害化學物的使用。
此外，半加成法工藝具有良好的兼容性和靈活性，能夠適應多種基板材料和復雜電路設計。它支持盲孔、埋孔等先進結構，提升了PCB的集成度。在可靠性方面，由于電鍍過程可控，電路的一致性和機械強度更高，延長了電子產品的使用壽命。

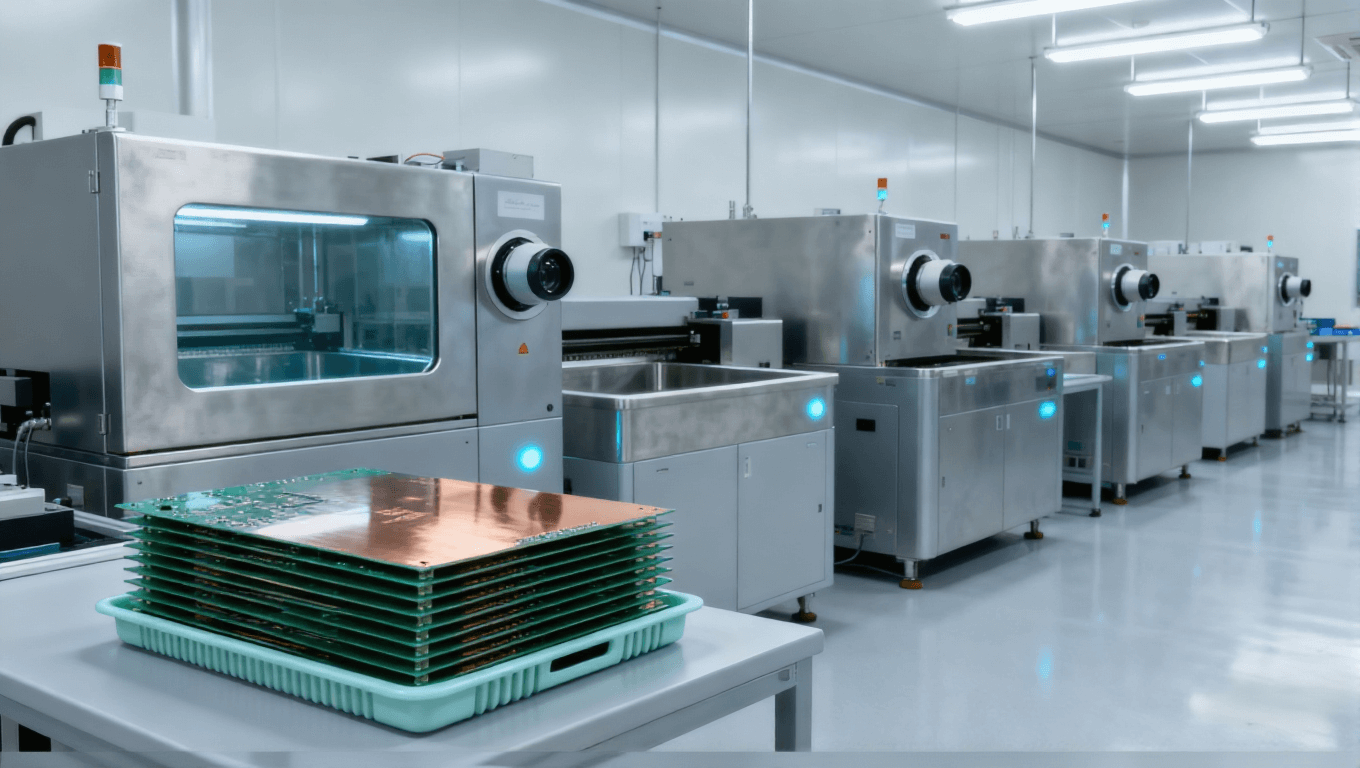

然而，半加成法工藝也存在一些局限性。工藝復雜度較高，需要精密的設備和嚴格的環境控制，這導致初始投資大，適合大規模生產而非小批量定制。例如，一套完整的半加成法生產線可能耗資數百萬美元，包括電鍍槽、光刻機和蝕刻系統。同時，工藝對操作人員的技術要求高，任何步驟的偏差都可能導致缺陷，如電鍍不均勻或蝕刻過度。另外，與全加成法相比，半加成法仍涉及化學蝕刻，可能產生少量廢物，需妥善處理以符合環保法規。
四、PCB半加成法工藝的應用領域與實例

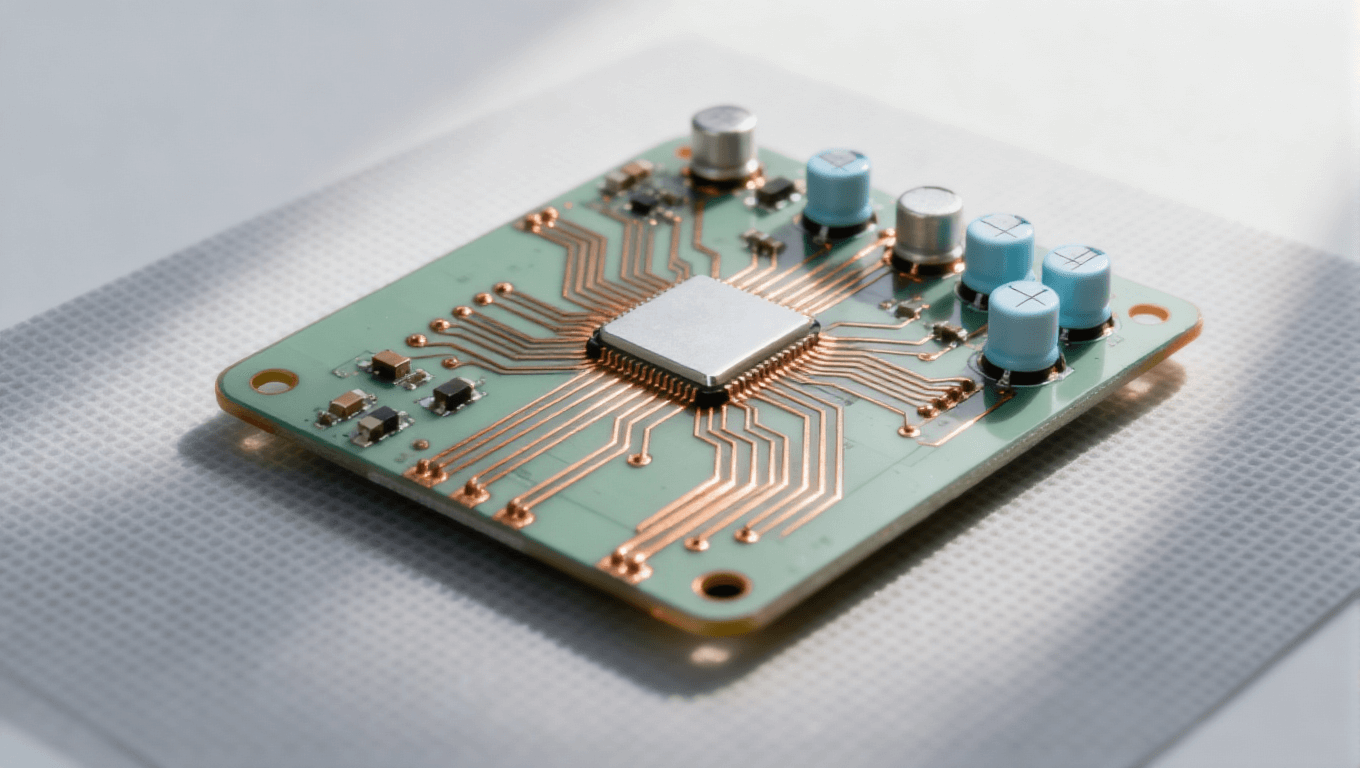

半加成法工藝廣泛應用于需要高精度和高可靠性的電子領域。在消費電子中，它是智能手機、平板電腦和可穿戴設備HDI板的首選工藝。例如，蘋果和三星的高端手機主板采用半加成法制造，實現了多層線路和微小孔徑，支持5G模塊和高速處理器。在通信行業，5G基站和光模塊PCB依賴半加成法確保信號完整性和低損耗，線寬精度可達10微米，滿足了高頻傳輸需求。
汽車電子是另一個重要應用領域，尤其是自動駕駛和電動汽車中的控制單元和傳感器PCB。半加成法工藝能耐受高溫、振動和惡劣環境，提高安全性和耐久性。例如，特斯拉的電池管理系統使用半加成法PCB，實現了緊湊設計和高效熱管理。此外，在醫療設備（如起搏器和成像系統）和航空航天中，半加成法工藝提供的高可靠性電路確保了關鍵設備的穩定運行。
行業數據顯示，全球PCB市場中，半加成法工藝的份額預計從2023年的約20%增長到2030年的30%以上，主要受5G、物聯網和人工智能驅動的需求推動。
五、PCB半加成法工藝的行業趨勢與未來展望
隨著電子技術向更高集成度和綠色化發展，半加成法工藝正迎來新的創新浪潮。一方面，工藝本身在不斷優化，例如引入激光直接成像（LDI）和納米級電鍍技術，進一步提高精度和效率。另一方面，與人工智能和物聯網結合，實現智能制造和實時監控，減少缺陷率。例如，一些領先工廠已部署AI驅動的預測維護系統，在半加成法生產中自動調整參數，提升成品率。
環保和可持續發展也成為推動半加成法工藝演進的關鍵因素。行業正研發無氰電鍍和可回收化學試劑，以降低生態足跡。同時，半加成法與柔性PCB和剛撓結合板的融合，拓展了其在可折疊設備和智能家居中的應用。未來，我們可能看到半加成法工藝在量子計算和生物電子等新興領域發揮更大作用，推動電子制造業向更高效、更智能的方向發展。
總之，PCB半加成法工藝作為現代電子制造的核心技術，不僅提升了產品性能，還促進了行業可持續發展。通過持續創新和應用拓展，它將繼續引領PCB工藝的變革，為全球電子產業注入新動力。
