在PCB制造這行，銅面粗化處理絕對算得上核心工藝。它直接關乎電路板的性能、可靠性和壽命。現在的電子設備越來越小、功能越來越強，對銅面處理的要求也跟著水漲船高。說到底，粗化處理就是在銅表面造出微小的粗糙結構，用物理或化學的辦法，讓后續的阻焊層、覆蓋膜或者鍍層更牢地粘在銅上，防止分層、起泡、掉皮這些問題。下面我就帶你詳細聊聊PCB銅面粗化處理的定義、原理、常用方法、操作流程、影響因素、實際應用還有行業新趨勢，讓你對這個“幕后英雄”有個透徹的了解。
一、什么是PCB銅面粗化處理？
PCB是所有電子設備的底盤，它的制造過程很繁瑣，而銅面處理這一環尤其關鍵。所謂粗化，就是用一套專門的工藝，在銅表面制造出微米級甚至納米級的粗糙度。這樣一來，銅層和后續材料的結合力更強，電氣性能和抗環境能力也會提高。不少高頻PCB和柔性板都靠粗化處理來穩定信號、防止阻抗亂跳，同時也增強耐熱和抗化學腐蝕。
粗化處理的終極目標其實很簡單：讓附著力更強，提升板子的可靠性，防止氧化腐蝕，還能讓后續工藝（比如電鍍或層壓）做得更順。反過來說，如果這一步馬虎了，后面裝配或者使用時就可能掉焊點、短路、甚至絕緣失效。所以，雖然粗化處理平時不顯山不露水，但在PCB制造里，它就是那個“隱形守護者”，少了它不行。
二、銅面粗化處理的原理
銅面粗化的原理其實很直觀：就是把原本光滑的銅表面變得“有點毛”，增加機械咬合力，讓后續材料更容易牢牢抓住銅。微觀上看，處理過的銅面布滿了細小的突起和凹坑，這些結構不僅有物理鎖定作用，還能靠范德華力增加結合強度。
化學粗化一般會用到氧化還原或者蝕刻反應。銅在酸性溶液中會被氧化，表面生成一層銅氧化物，然后蝕刻劑再選擇性地把一部分溶解掉，形成微孔結構。比如用硫酸-過氧化氫混合液，銅離子被氧化，表面慢慢變粗糙。
物理方法則包括機械研磨、噴砂或等離子體處理。簡單來說，就是直接靠外力在銅面上“劃拉”出坑坑洼洼。雖然物理方法直接，但現實中化學方法更普遍，因為它能做到更均勻、可控的粗糙度，適合大批量生產。
粗化效果咱們一般用Ra值（表面粗糙度）來衡量，0.5-2.0微米比較理想。Ra太高會影響電氣性能，太低粘不牢。還有一點，粗化用的化學品得符合環保法規，比如RoHS、WEEE，不能用太多有害物質。
三、常見的銅面粗化處理方法
粗化方法其實有不少，怎么選主要看產品類型、成本和環保要求。
化學蝕刻法：最常用。先把銅面清洗干凈，然后浸到酸性或堿性蝕刻液里——常見的有過硫酸鈉、氯化銅或硫酸-過氧化氫。銅跟溶液反應，表面被刻出無數微孔。優點是效率高、便宜，粗糙度也均勻，就是得處理好廢液，環保壓力大。
機械研磨法：用砂紙、刷子或噴砂機在銅面上“磨”。這法子簡單，適合厚銅板或硬板，不過可能留下應力和劃痕，不太適合高密度精細線路。現在高密度板基本不用它，化學方法更主流。

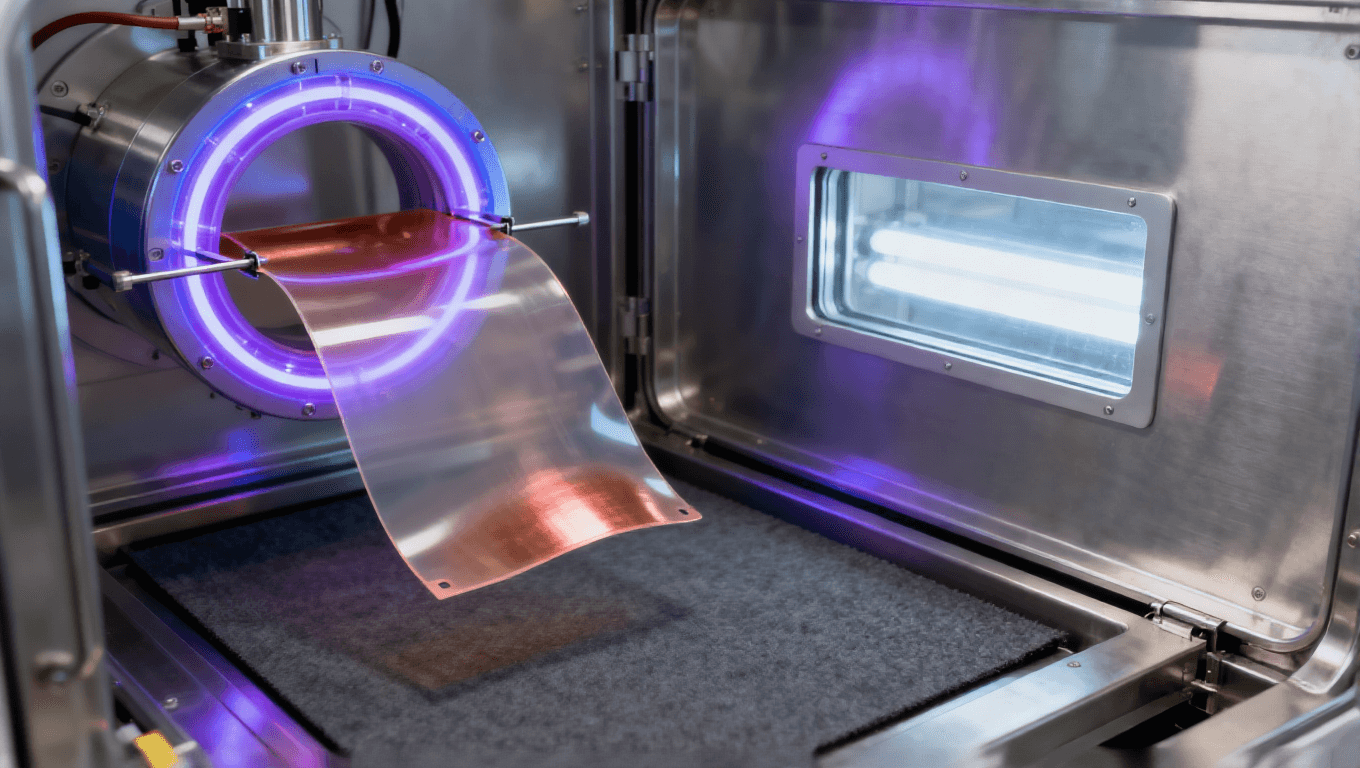

等離子體處理法：用等離子體（比如氧等離子體）轟擊銅面，靠物理和化學反應一起把表面“打毛”。這技術溫度低，適合柔性板和高頻板，沒化學殘留，就是設備貴，速度也慢。
電化學粗化法：讓銅作陽極，通電后在電解液里表面氧化，形成粗糙層。精度高，可控性強，但對電流電壓要求高。
微蝕刻法：其實是化學蝕刻的升級版，用溫和的蝕刻劑（比如過硫酸銨），能造出更細膩的粗糙結構，適合高精度板，比如HDI板，對線路損傷小，附著力還更好。
每種方法各有千秋，選哪種得看板子類型、批量和環保要求。大批量用化學蝕刻最劃算，高端板就更適合等離子體處理。
四、銅面粗化處理的操作步驟
以化學蝕刻法為例，整個流程大概是這樣：
1. 前處理清潔：先用堿性脫脂、酸洗或超聲波把銅面徹底洗干凈，去掉油污、氧化物和灰塵。清潔不徹底，后面都白搭。一般洗5-10分鐘，溫度控制在40-60°C。
2. 粗化處理：把PCB泡進粗化液（多是酸性蝕刻劑），控制好溫度、時間和濃度。比如50°C泡2-5分鐘，銅面就能變出理想的微米級粗糙度。要不停攪拌，讓反應均勻。做完后，銅面顏色會變暗棕或黑色，說明氧化層形成了。
3. 中和和清洗：粗化完馬上泡進堿性中和液，停掉蝕刻，再用去離子水沖多遍，保證表面沒殘留。這個環節很關鍵，不然后續容易出問題。

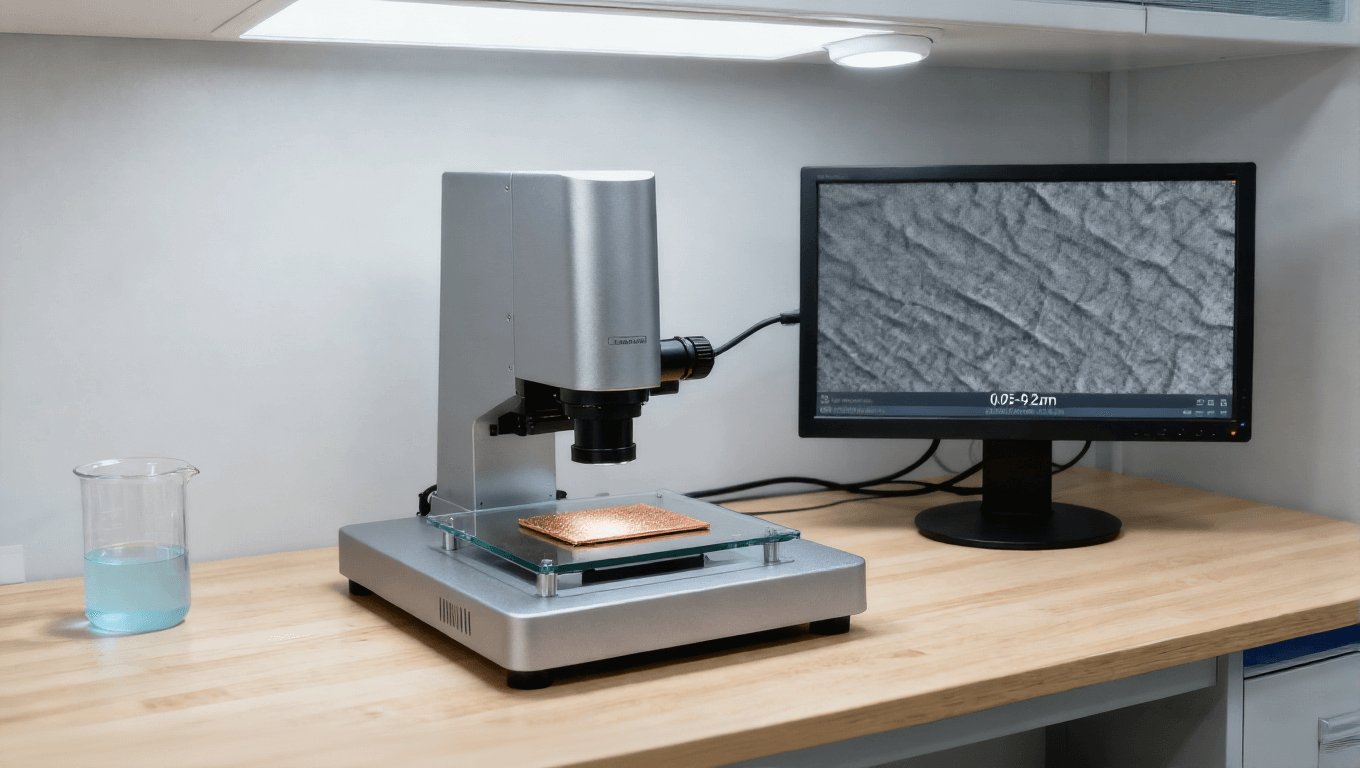

4. 干燥和檢查：沖洗后用熱風或紅外干燥，徹底去水。然后用顯微鏡或粗糙度儀測Ra值，通常要求在0.8-1.5微米。還要做附著力測試，比如貼膠帶扯一扯，看看處理效果。
5. 后續工藝銜接：粗化完，直接進入阻焊、電鍍或層壓等工序。粗糙表面能讓阻焊層更容易粘牢，也不容易起泡。
整個流程最好用自動化設備搞，效率高、參數也容易控制，能保證每一批板子效果一致。
五、影響銅面粗化處理效果的關鍵因素
影響粗化效果的因素不少，關鍵得盯住這些點：
化學試劑的類型和濃度：蝕刻劑配得太濃，表面太毛，電氣性能反而受影響；太稀了粗化不夠，粘不牢。常用的試劑得定期換新，保持效果。
處理時間和溫度：時間短處理不徹底，太久銅層就被腐蝕多了。溫度一般控制在30-60°C，太高易分解溶液。典型參數是3分鐘、50°C，Ra值大約1.0微米。
銅面的原始狀態：銅的純度、厚度、形態都會影響粗化均勻性。比如電解銅比壓延銅更容易粗化，薄銅層得小心別穿透了。
環境條件：pH值、攪拌速度、空氣質量都要注意。酸性強蝕刻快，攪拌能讓反應更均勻，無塵環境能減小污染。
設備和操作：設備材質要耐酸，操作熟練也很重要。自動化設備能減少人為誤差，效果更穩定。
通過實驗和SPC（統計過程控制），可以把這些參數調到最佳，比如用DoE（實驗設計）方法找出最優組合。
六、銅面粗化工藝的應用和優勢
銅面粗化處理用得非常廣泛，不管是剛性板、柔性板、HDI還是IC載板，都少不了它。主要有這些好處：
增強附著力：多層板靠它保證內層銅和絕緣層粘得牢，防止分層。汽車電子用的PCB要經得起振動和溫度循環，粗化處理能顯著提升可靠性。
改善電鍍效果：粗糙表面給后續鍍層更多“抓手”，讓鍍金或鍍錫更均勻致密，減少空洞和缺陷。
提升阻焊層性能：阻焊層在粗糙表面上更耐刮、耐腐蝕，組裝時焊橋也少。
支持高頻應用：高頻板對表面粗糙度有要求，粗化處理能優化信號傳輸，減少損耗和阻抗波動，適合5G、雷達等領域。
環保和成本優勢：新一代粗化工藝更環保，比如用無氰化物試劑，減少廢水處理成本。粗化效率高還能減少廢品率，長期算下來能省不少錢。
七、行業發展趨勢
隨著電子行業追求小型化、綠色制造，PCB銅面粗化工藝也跟著升級。現在有這幾個趨勢：
更環保：環保法規越收越緊，行業開始用無鹵素、無重金屬的粗化劑，比如生物基或者水基蝕刻液，減少碳足跡。
高精度：HDI和IC載板要求納米級控制，不能影響細線路。干法工藝比如等離子體、激光粗化越來越受重視，能做出更細致的表面。
自動化和智能化：工業4.0推動工藝集成IoT、AI，能實時監控、自動調整溶液參數，保持效果一致。
一體化：粗化和其他工藝（比如防氧化）結合，簡化流程。有些新工藝能在粗化時順便加保護層，效率提升不少。
材料創新：新型銅合金和復合材料出現后，粗化工藝也得適應，比如針對高頻材料用低粗糙度處理。
未來幾年，5G、物聯網、電動車快速發展，會讓PCB行業對高效粗化工藝的需求持續增長，到2030年預計年復合增長率有6%。
八、結語
說到底，PCB銅面粗化處理雖然看起來不起眼，卻是電路板制造里不可少的關鍵環節。它通過簡單的“打毛”工藝，讓板子的附著力、性能和壽命都有了質的提升，廣泛應用于消費電子、汽車、航空航天等領域。本文詳細講了它的原理、方法、操作、影響因素和應用，希望能讓你對這項工藝有個系統認識。現在，粗化工藝正在向綠色、高精度、智能化方向升級，給PCB行業注入了新活力。對企業來說，持續優化粗化處理，不但能提升產品質量，還能增強市場競爭力。建議實際生產時結合需求選合適的方法，多關注行業動態，才能在未來競爭中立于不敗之地。
