引言：PCB電鍍工藝的重要演進
印刷電路板（PCB）作為電子元器件的支撐體和電氣連接的提供者，其質量直接決定了電子設備的性能和可靠性。電鍍工藝是PCB制造過程中至關重要的環節，它不僅提供了元器件焊接的表面，還確保了電路間的電氣連通性。隨著電子產品向小型化、高密度化和高性能化方向發展，傳統直流電鍍技術已難以滿足日益嚴格的質量要求。
脈沖電鍍工藝作為一種先進的電沉積技術，通過引入周期性的電流變化，徹底改變了金屬離子在基材上的沉積方式。這種技術自20世紀70年代開始研究，到90年代逐步實現工業化應用，如今已成為高端PCB制造不可或缺的工藝手段。特別是在高密度互連（HDI）板、IC載板等高端產品制造中，脈沖電鍍展現出了傳統技術無法比擬的優勢。
本文將系統介紹PCB脈沖電鍍工藝的基本原理、技術特點、工藝流程、參數控制、常見問題及解決方案，并展望其未來發展趨勢，為PCB制造企業的技術升級和工藝優化提供全面參考。
脈沖電鍍技術的基本原理與工作機制
電化學沉積基礎
要理解脈沖電鍍，首先需要了解電鍍的基本原理。電鍍是一種電化學過程，通過外加電場使金屬離子在陰極（工件）表面還原成金屬原子，并形成均勻、致密的金屬鍍層。在傳統直流電鍍中，電流保持恒定，金屬離子持續不斷地沉積到基材表面。
脈沖電鍍則采用非連續性的電流供給方式，通過精確控制電流的導通（Ton）和關斷（Toff）時間，形成特定頻率和波形的脈沖電流。這種間斷性的供電方式創造了獨特的電化學環境，使金屬離子的沉積行為發生了根本性改變。
脈沖電鍍的物理化學過程
在脈沖導通期間（Ton），高密度電流作用于陰極，金屬離子被快速還原并沉積；在脈沖關斷期間（Toff），電流為零，電極界面處的金屬離子濃度得以恢復，吸附雜質有機會脫附，同時沉積的金屬原子有機會重新排列形成更穩定的晶體結構。
這一過程帶來了多重優勢：首先，高峰值電流可實現快速形核，形成細小的晶粒；其次，關斷期允許界面濃度恢復，減少了濃差極化現象；最后，間歇性沉積減少了氫氣的析出和夾雜物的嵌入，提高了鍍層純度。
脈沖波形的關鍵參數
脈沖電鍍的效果很大程度上取決于脈沖波形的設計，主要參數包括：
脈沖頻率：指單位時間內的脈沖次數，通常介于1Hz至1000Hz之間。高頻脈沖有利于形成細致均勻的鍍層，低頻脈沖則更適合厚鍍層應用。
占空比：指脈沖導通時間與整個周期的比值，計算公式為D=Ton/(Ton+Toff)。占空比影響平均電流密度和沉積速率，通常控制在10%至90%之間。
峰值電流密度：脈沖導通期間的電流密度，通常遠高于直流電鍍的電流密度，這有助于提高沉積速率和改善鍍層性能。
脈沖波形：除了常見的矩形波外，還有階梯波、三角波等多種波形，不同波形對鍍層結構有不同影響。
脈沖電鍍與傳統直流電鍍的對比分析
技術性能比較
從技術性能角度，脈沖電鍍在多個方面優于傳統直流電鍍：
鍍層均勻性方面，脈沖電鍍能顯著改善鍍層在PCB表面的分布均勻性，特別是在線路邊緣、孔口等傳統電鍍難以均勻覆蓋的區域。研究表明，脈沖電鍍可使鍍層均勻性提高30%以上，這對于精細線路制造至關重要。

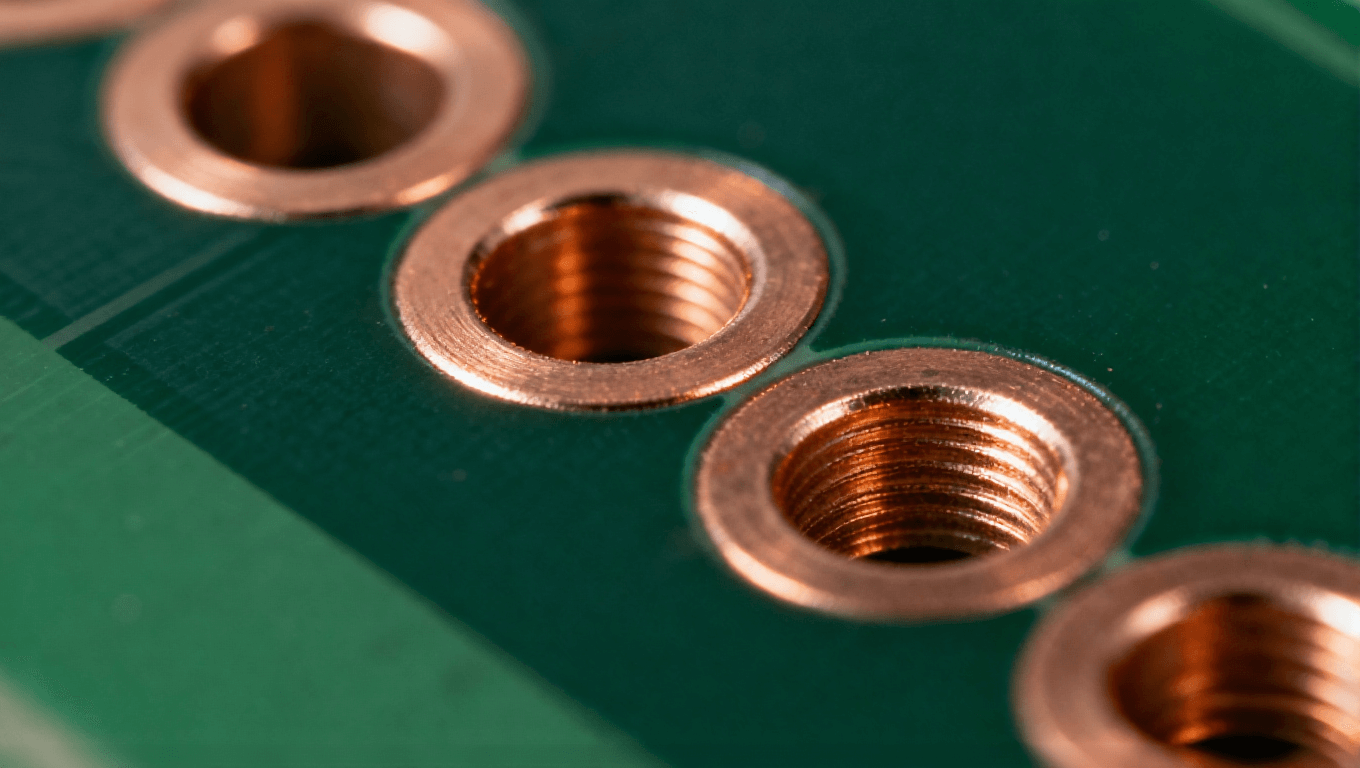

深孔填充能力是脈沖電鍍的又一突出優勢。隨著PCB向高密度互連發展，微孔、盲孔的深寬比不斷增加，傳統直流電鍍常出現孔內沉積不足或空洞問題。脈沖電鍍通過調控脈沖參數，可實現完美的孔內填充，深寬比可達10：1甚至更高。
鍍層結構方面，脈沖電鍍獲得的鍍層晶粒更細小、結構更致密，內應力顯著降低。這使得鍍層具有更好的延展性和結合力，減少了在使用過程中因熱應力或機械應力導致的裂紋問題。
經濟性與環保性對比
從經濟性角度看，脈沖電鍍雖然設備投資較高，但綜合成本可能更低。其較高的沉積效率可縮短生產時間，減少能耗；優異的均勻性可減少貴金屬使用量；更高的產品合格率降低了廢品損失。
環保方面，脈沖電鍍通常可使用濃度較低的鍍液，減少了化學品消耗和廢水處理負擔。同時，由于鍍層質量提高，產品壽命延長，間接減少了電子廢物的產生。
PCB脈沖電鍍的工藝流程與操作要點
前處理工序
脈沖電鍍的成功實施離不開嚴謹的前處理流程。PCB板在進入電鍍槽前必須經過徹底的清潔和活化處理，包括：
除油處理：使用堿性或酸性除油劑去除板面油污和有機污染物，確保基材表面能被鍍液充分潤濕。
微蝕處理：通過輕微蝕刻銅表面，增加表面積和活性點，提高鍍層結合力。通常使用過硫酸鹽或雙氧水-硫酸體系作為微蝕劑。
酸洗活化：在稀酸溶液（如10%硫酸）中浸泡，去除表面氧化層并保持表面活性，防止二次氧化。
水洗流程：每個化學處理步驟后都需要充分水洗，防止交叉污染。水質要求極高，通常使用去離子水，電阻率需大于1MΩ·cm。
脈沖電鍍核心工序
完成前處理后，PCB進入脈沖電鍍核心工序：
鍍銅：作為PCB最主要的導電層，銅鍍層的質量至關重要。脈沖鍍銅通常采用酸性硫酸鹽體系，銅離子濃度控制在15-25g/L，硫酸濃度在180-240g/L。脈沖參數需根據板厚、孔徑等因素精心設計，通常頻率在50-500Hz，占空比20%-70%。
鍍錫：作為抗蝕層或最終表面處理，脈沖鍍錫能獲得更均勻、光亮的鍍層。甲基磺酸鹽體系因其環保性而廣泛應用。
貴金屬電鍍：如鍍金、鍍銀等，用于接觸件或高頻電路。脈沖電鍍可大幅減少貴金屬用量同時保證性能，經濟效益顯著。
后處理工序
電鍍完成后，還需進行一系列后處理：
水洗與干燥：徹底去除殘留鍍液，采用多級逆流漂洗提高效率。熱風干燥溫度需控制適當，避免熱應力損傷鍍層。
防氧化處理：對于銅表面，可進行防氧化處理，如苯并三氮唑（BTA）處理，防止存儲期間氧化。
品質檢驗：包括厚度測量、結合力測試、孔隙率檢測等，確保產品符合規格要求。
脈沖電鍍參數優化與控制策略
關鍵參數的影響規律
成功實施脈沖電鍍需要深入理解各參數對鍍層性能的影響規律：
峰值電流密度（Jp）直接影響沉積速率和鍍層結構。Jp過高可能導致“燒焦”或枝晶形成；Jp過低則沉積過慢，生產效率低。通常Jp控制在直流電鍍電流密度的2-5倍。
頻率（f）決定脈沖周期長短，影響擴散層厚度和晶粒尺寸。高頻脈沖（>100Hz）有利于形成納米晶結構，低頻脈沖（<10Hz）則更適合厚鍍層應用。
占空比（θ）影響平均電流密度和界面離子濃度。低占空比允許更充分的界面恢復，但沉積速率較低；高占空比接近直流電鍍效果，可能削弱脈沖優勢。
參數優化方法
脈沖電鍍參數優化是一個多目標優化過程，需平衡沉積速率、鍍層質量、生產成本等多個因素。常用優化方法包括：
經驗法：基于已有知識和實踐經驗，通過系統試驗尋找最佳參數組合。雖然耗時，但結果可靠。
響應面法（RSM）：通過設計有限次數的實驗，建立參數與響應值之間的數學模型，從而找到最優參數區域。
人工智能優化：利用神經網絡、遺傳算法等AI技術，可高效處理多變量非線性優化問題，是未來的發展方向。
過程控制技術
穩定的生產過程是質量一致性的保證。脈沖電鍍過程控制包括：
鍍液成分控制：通過自動分析補加系統維持各組分濃度穩定，特別是金屬離子和添加劑濃度。
溫度控制：采用夾套加熱或板式換熱器，控制精度通常為±1°C。
過濾與循環：連續過濾去除顆粒雜質，循環攪拌保證濃度和溫度均勻。
在線監測：采用霍爾槽試驗、電化學阻抗譜等技術實時監控鍍液狀態，及時發現問題。
脈沖電鍍在PCB制造中的典型應用
高密度互連板制造
HDI板是脈沖電鍍最主要的應用領域。隨著線寬/線距降至50μm以下，傳統直流電鍍難以滿足均勻性要求。脈沖電鍍通過優化參數，可實現銅厚均勻性偏差小于10%，顯著提高信號完整性和可靠性。
在微孔填充方面，脈沖電鍍采用“自下而上”的填充機制，通過抑制孔口沉積、促進孔底沉積，實現無空洞填充。這對于堆疊微孔和任意層互連結構尤為重要。
IC載板電鍍
集成電路載板要求極高的尺寸精度和可靠性。脈沖電鍍在IC載板制造中的應用包括：
凸點制備：通過脈沖電鍍制備錫銀、錫鉛等合金凸點，可獲得成分均勻、高度一致的凸點陣列。
重布線層：脈沖電鍍銅用于晶圓級封裝的再分布層（RDL），實現芯片與封裝基板間的互連。
特殊結構電鍍
脈沖電鍍在特殊PCB結構中也有廣泛應用：
厚銅板：對于電源模塊等需要大電流承載能力的PCB，脈沖電鍍可實現100μm以上厚銅層的均勻沉積。
柔性板：脈沖電鍍在聚酰亞胺等柔性基材上也能獲得結合力優良的鍍層，減少因彎曲導致的鍍層開裂。
高頻板：高頻電路對表面粗糙度極為敏感，脈沖電鍍可獲得極低粗糙度的鍍層，減少信號損耗。
脈沖電鍍常見問題與解決方案
鍍層均勻性問題
盡管脈沖電鍍改善了均勻性，但在極高深寬比或復雜幾何形狀情況下仍可能面臨挑戰：
邊緣效應：板邊電流密度較高導致邊緣鍍層偏厚。解決方案包括使用輔助陰極、屏蔽板或優化掛具設計。
孔內均勻性：深微孔內鍍層厚度不均。可通過調整脈沖參數，采用反向脈沖或周期性改變脈沖模式來改善。
鍍層缺陷控制
脈沖電鍍過程中可能出現的缺陷及應對措施：
麻點與針孔：通常由雜質吸附或氫氣滯留引起。加強鍍液過濾、優化脈沖關斷時間可有效減少這類缺陷。
燒焦與枝晶：峰值電流過高或添加劑不足導致。需優化脈沖參數和添加劑組合。
結合力不良：前處理不充分或參數不當引起。確保基材清潔活化，優化起始電鍍條件。
設備維護與故障排除
脈沖電源是系統的核心，常見問題包括：
波形失真：可能由電容老化或開關元件故障引起，需定期檢測輸出波形。
穩定性問題：電網波動或散熱不良可能導致輸出不穩定，需確保供電質量和冷卻系統正常。
脈沖電鍍工藝的未來發展趨勢
技術與設備創新
脈沖電鍍技術仍在不斷發展，未來趨勢包括：
多波形復合脈沖：結合不同波形（如矩形波與階梯波）的優勢，針對特定應用開發定制化脈沖模式。
智能化控制系統：集成AI算法，實現參數自適應調整和故障預測，進一步提高工藝穩定性和效率。
環保型鍍液體系：開發無氰、低毒、生物降解性好的鍍液體系，減少環境影響。
與新工藝的融合創新
脈沖電鍍與其他先進制造技術的結合將開辟新的應用領域：
與3D打印結合：在打印的塑料或陶瓷基板上直接電鍍導電圖案，實現結構功能一體化制造。
與半導體工藝融合：在晶圓級封裝中應用脈沖電鍍，推動先進封裝技術的發展。
標準化與產業化推進
隨著技術成熟，脈沖電鍍的標準化和產業化進程將加速：
行業標準制定：建立脈沖電鍍工藝參數、檢測方法等行業標準，促進技術推廣。
設備成本降低：隨著市場規模擴大和設備技術成熟，脈沖電鍍設備投資將逐步降低，使中小型企業也能受益。
人才體系建設：加強專業人才培養，建立從研發到應用的全鏈條人才支持體系。
PCB脈沖電鍍工藝作為傳統直流電鍍的重要升級，通過引入精確控制的脈沖電流，顯著改善了鍍層均勻性、深孔填充能力和鍍層物理性能。隨著電子產品向高密度、高性能方向發展，脈沖電鍍技術在PCB制造中的地位將日益重要。
成功實施脈沖電鍍需要深入理解其工作原理，精心設計脈沖參數，嚴格控制工藝過程，并建立完善的質量保障體系。盡管面臨設備投資較高、技術門檻較高等挑戰，但脈沖電鍍帶來的質量提升和綜合成本優勢使其具有廣闊的應用前景。
