一、電路板動態特性測試與分析的核心價值
電路板的 “動態特性” 直接決定了設備的運行穩定性與使用壽命。不同于靜態參數（如電阻、電容標稱值），電路板動態特性聚焦于信號傳輸、電源波動、時序同步等 “動態場景” 下的性能表現 —— 比如 5G 基站電路板在高頻信號下的信號完整性、汽車電子電路板在高低溫循環中的電源穩定性，這些特性一旦出現問題，可能導致設備卡頓、死機甚至硬件損壞。
因此，電路板動態特性測試與分析并非 “可選環節”，而是電子研發、生產、質檢全流程中的核心環節。它能幫助工程師提前發現設計缺陷（如布線不合理導致的信號干擾）、優化生產工藝（如焊接質量對動態性能的影響）、降低售后故障風險（如工業設備電路板的抗干擾能力驗證），最終提升產品競爭力。
二、電路板動態特性的核心測試指標
在開展測試前，需明確核心測試指標 —— 這些指標直接反映電路板的動態性能，也是后續選擇測試方法的依據。常見指標可分為三大類：
1. 信號完整性指標
信號完整性是高頻電路板（如服務器主板、射頻電路板）的關鍵指標，衡量信號在傳輸過程中的 “保真度”，核心指標包括：
? 信號上升 / 下降時間：指信號從低電平跳變到高電平（或反之）的時間，過慢會導致時序延遲，過快則易產生電磁干擾（EMI）；
? 信號過沖 / 欠沖：信號跳變時超出目標電平的峰值，過沖過大會損壞芯片接口，通常要求控制在目標電平的 5%-10% 以內；

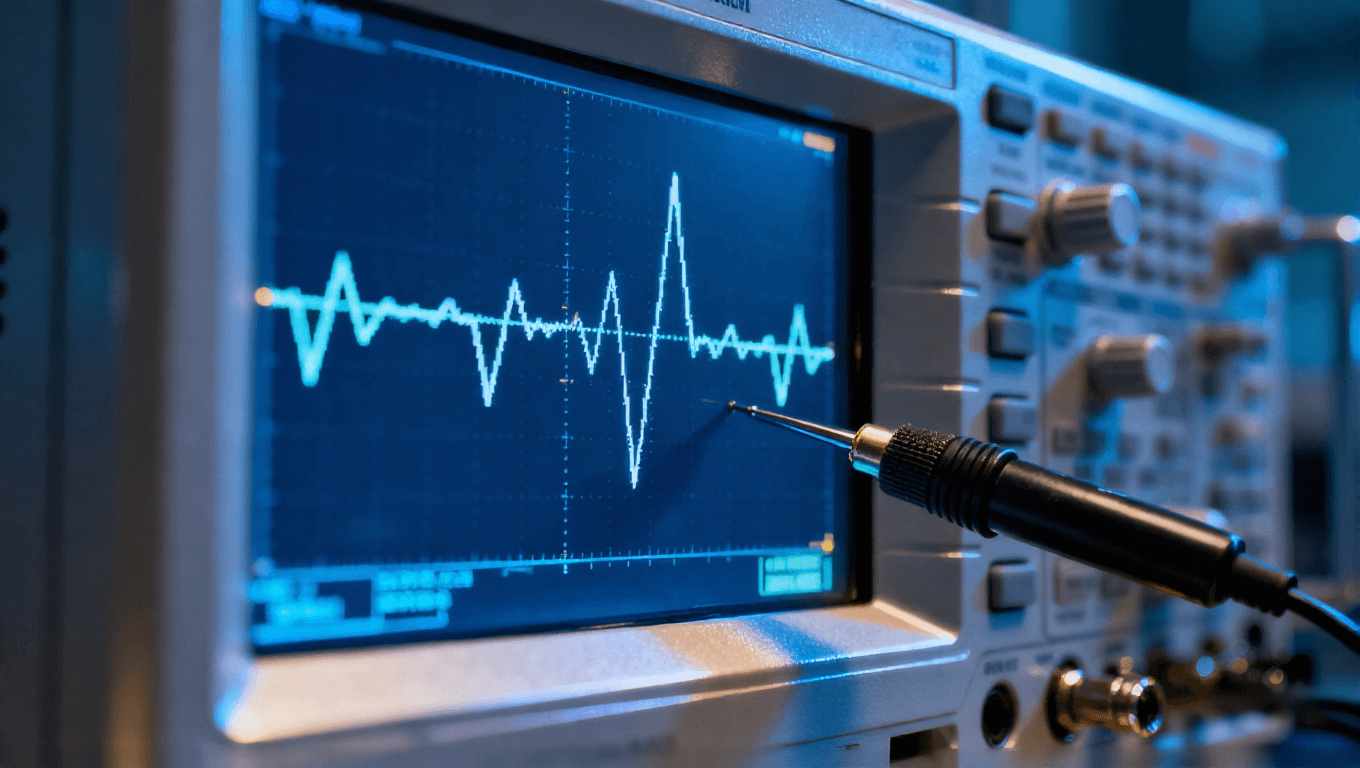

? 眼圖參數：通過疊加多個周期的信號形成 “眼圖”，眼圖的張開度、抖動幅度直接反映信號的抗干擾能力，張開度越小、抖動越大，信號越容易出錯。
2. 電源完整性指標
電源完整性聚焦于電路板電源網絡在動態負載下的穩定性，避免因電壓波動影響芯片供電，核心指標包括：
? 電源紋波與噪聲：電源輸出電壓的微小波動（紋波）與隨機干擾（噪聲），例如 CPU 供電電路的紋波需控制在 50mV 以內，否則會導致運算誤差；
? 電壓調整率：負載電流變化時，電源輸出電壓的穩定程度，如工業控制電路板的 12V 電源，在負載從 1A 增至 5A 時，電壓偏差需≤±2%；
? 瞬態響應速度：電源應對負載突然變化的反應速度，例如電機啟動時的瞬間大電流，若電源瞬態響應慢，會導致電壓驟降，觸發設備保護機制。
3. 時序特性指標
時序特性針對數字電路板（如 FPGA 電路板、嵌入式系統電路板），確保不同芯片間的信號同步，核心指標包括：
? 時鐘抖動：時鐘信號周期的微小波動，抖動過大會導致數據采樣錯誤，例如 DDR5 內存電路板的時鐘抖動需控制在 10ps 以內；
? Setup/Hold 時間：數據信號相對于時鐘信號的 “建立時間”（Setup）與 “保持時間”（Hold），需滿足芯片 datasheet 要求，否則會出現 metastability（亞穩態）；
? 信號延遲：信號從發送端到接收端的傳輸時間，多芯片協同工作時，需保證各通道延遲一致，避免時序錯位。
三、電路板動態特性測試與分析的核心方法
根據測試指標與應用場景，目前主流的測試方法可分為 “信號激勵法”“實時采集分析法”“仿真驗證法” 三類，三類方法通常結合使用，覆蓋 “設計 - 生產 - 質檢” 全流程。
1. 信號激勵法：主動模擬動態場景
信號激勵法通過向電路板輸入特定的激勵信號，觀察輸出信號的變化，從而評估動態性能，是研發階段常用的方法。核心流程與設備如下：
? 激勵信號生成：使用函數信號發生器或任意波形發生器，生成正弦波（測試線性響應）、方波（測試數字信號傳輸）、脈沖波（測試瞬態響應）等信號，例如測試射頻電路板時，生成 2.4GHz/5GHz 的正弦信號模擬 WiFi 信號；
? 信號注入與采集：將激勵信號注入電路板的輸入端口（如芯片引腳、連接器），同時用示波器（需搭配高頻探頭，如 1GHz 以上的有源探頭）采集輸出端口的信號；
? 結果分析：對比輸入與輸出信號的差異，計算失真度、延遲、過沖等指標，例如注入 100MHz 方波信號后，若輸出信號過沖達 20%，則需優化布線（如縮短傳輸線長度、增加匹配電阻）。
信號激勵法的優勢是 “場景可模擬”，能針對性測試特定動態場景下的性能，但需注意探頭的選型 —— 低頻探頭（如 100MHz 以下）會導致高頻信號衰減，影響測試精度。
2. 實時采集分析法：捕捉實際運行中的動態數據
若需測試電路板在 “實際工作狀態” 下的動態特性（如手機電路板通話時的電源波動、工控電路板加載負載時的信號變化），則需采用實時采集分析法。核心流程與設備如下：
? 測試環境搭建：將電路板接入實際工作系統（如手機接入基站模擬器、工控板連接傳感器與執行器），確保工作狀態與真實場景一致；
? 多通道同步采集：使用多通道示波器（如 4 通道、8 通道）或邏輯分析儀（針對數字信號），同時采集電源端、信號端、控制端的實時數據，例如采集 CPU 供電電壓、內存數據信號、時鐘信號的同步變化；
? 數據存儲與分析：將采集到的海量數據（通常以 GB 級存儲）導入測試分析軟件（如 Tektronix 的 TekScope、Keysight 的 PathWave），通過軟件自動計算紋波、抖動、時序偏差等指標，并生成可視化報告（如波形圖、趨勢圖）；
? 異常定位：若發現指標異常（如電源紋波突然增大），可通過軟件回溯對應時間段的波形，定位異常觸發條件（如某芯片突然啟動、負載電流驟增）。
實時采集分析法的優勢是 “數據真實”，但需注意采集時長 —— 動態特性問題可能是間歇性的（如每 10 分鐘出現一次瞬態電壓跌落），需設置足夠長的采集時間（如 1 小時以上），避免遺漏異常。
3. 仿真驗證法：提前預測動態性能（設計階段）
在電路板設計階段（尚未制作實物），可通過仿真驗證法提前預測動態特性，減少設計迭代成本。核心工具與流程如下：
? 仿真模型搭建：使用電路板設計軟件（如 Altium Designer、Cadence Allegro），導入電路板的 PCB 布局文件（含布線長度、線寬、過孔、器件參數），建立三維電磁場模型或傳輸線模型；
? 仿真場景設置：模擬實際工作場景，如設置信號頻率、電源負載、環境溫度（通過添加熱仿真模塊），例如仿真汽車電路板在 - 40℃~85℃溫度循環下的信號延遲變化；
? 仿真計算與結果輸出：通過軟件內置的仿真引擎（如 Ansys SIwave 用于信號完整性仿真、Cadence PowerSI 用于電源完整性仿真），計算動態指標（如眼圖、紋波、時序余量），并輸出仿真報告；
? 設計優化：若仿真結果不達標（如時序余量為負），則調整設計（如修改布線拓撲、更換低阻抗電容、增加接地過孔），重新仿真直至指標合格。
仿真驗證法的優勢是 “低成本、高效率”，能在實物制作前規避 80% 以上的動態性能問題，但需注意模型的準確性 —— 器件參數（如芯片的輸入輸出阻抗）需與實際器件一致，否則仿真結果會偏離真實值。
四、電路板動態特性測試與分析的實操流程
在生產環節，電路板動態特性測試需兼顧 “精度” 與 “效率”，通常遵循標準化流程，確保每塊電路板的動態性能達標。以下為典型實操流程：
1. 測試前準備（關鍵環節，影響測試準確性）
? 設備校準：每日測試前，用標準信號源校準示波器、信號發生器（如校準示波器的電壓幅度誤差≤1%、時間誤差≤50ps），避免設備漂移導致測試偏差；
? 樣品預處理：檢查電路板外觀（無虛焊、漏焊），清潔測試點（用酒精擦拭氧化層），確保探頭與測試點接觸良好；
? 環境控制：將測試環境溫度控制在 23℃±5℃、濕度 40%~60%，避免溫度過高導致信號衰減、濕度太大引發短路。
2. 測試參數設置（根據產品規格書確定）
? 激勵參數：若測試信號完整性，設置方波信號的頻率（如 100MHz）、幅度（如 3.3V）、占空比（50%）；若測試電源完整性，設置負載電流的變化范圍（如 0.5A~3A）、變化速率（如 1A/ms）；
? 采集參數：示波器的采樣率需為信號最高頻率的 5~10 倍（如測試 100MHz 信號，采樣率≥500MSa/s），存儲深度需滿足采集 1000 個以上信號周期（避免數據截斷）；
? 觸發條件：設置觸發方式（如邊沿觸發、碼型觸發），確保只采集有效信號，例如測試時序特性時，以時鐘信號的上升沿為觸發條件。
3. 數據采集與記錄
? 單次采集：對單塊電路板，按照設置的參數采集信號完整性、電源完整性、時序特性的核心指標數據，采集次數≥3 次（確保重復性）；
? 批量采集：對批量生產的電路板，采用 “抽樣測試 + 全檢關鍵指標” 模式 —— 抽樣比例通常為 5%~10%（若抽樣不合格則擴大至 100% 全檢），全檢指標聚焦于電源紋波、時鐘抖動等關鍵參數；
? 數據記錄：將測試數據（含波形圖、指標數值）自動存入數據庫，關聯電路板的序列號，便于后續追溯（如某批次電路板出現問題時，可快速定位同批次產品）。
4. 結果分析與判定
? 指標對比：將測試數據與產品規格書的 “合格閾值” 對比，例如電源紋波≤50mV、信號過沖≤10%、時鐘抖動≤20ps；
? 異常處理：若某指標不合格（如紋波達 60mV），先排查測試環境（如探頭接觸是否良好）、設備狀態（如電源是否穩定），排除外部因素后，判定電路板為 “不合格”，并反饋生產部門分析原因（如電容焊接不良）；
? 報告生成：輸出批量測試報告，包含合格數量、不合格率、不合格原因分類（如 10% 因紋波超標、5% 因時序偏差），為生產工藝優化提供依據。
五、行業應用場景與測試重點差異
不同行業的電路板，因工作環境、性能要求不同，動態特性測試的重點也存在差異。以下為四大核心行業的應用案例：
1. 消費電子行業（手機、電腦、智能家居）
? 核心需求：高頻信號傳輸穩定（如手機 5G 信號、電腦 DDR5 內存）、低功耗下的電源效率；
? 測試重點：信號完整性（眼圖張開度、信號衰減）、電源紋波（待機時≤30mV、滿載時≤50mV）；
? 典型案例：某手機廠商測試主板時，發現 5G 射頻信號的過沖達 15%，通過優化射頻電路的匹配電阻，將過沖降至 8%，解決了通話時的信號卡頓問題。
2. 工業控制行業（工控機、傳感器、PLC）
? 核心需求：抗電磁干擾能力強（工業環境存在電機、變頻器等干擾源）、寬溫范圍內的性能穩定；
? 測試重點：電源完整性（電壓調整率≤±2%）、信號抗干擾性（注入 1V 干擾信號后，信號誤碼率≤10??）；
? 典型案例：某工控企業測試 PLC 電路板時，發現高溫（60℃）下電源紋波增大至 80mV，更換耐高溫電容后，紋波控制在 45mV，滿足工業環境使用要求。

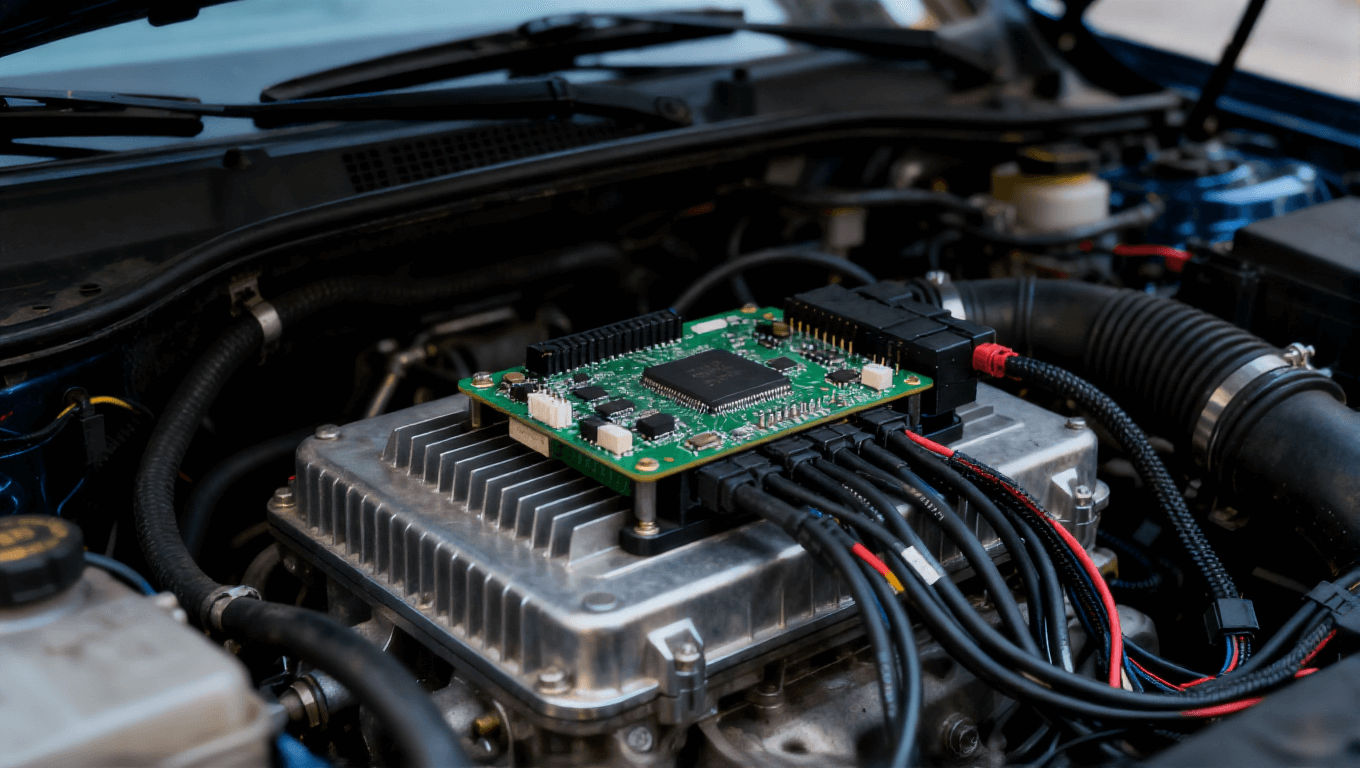

3. 汽車電子行業（車載中控、ADAS、電池管理系統）
? 核心需求：極端環境（-40℃~125℃）下的可靠性、高電壓 / 大電流下的電源穩定；
? 測試重點：電源瞬態響應（負載電流從 1A 跳至 10A 時，電壓跌落≤0.5V）、時序特性（ADAS 芯片的時鐘抖動≤15ps）；
? 典型案例：某車企測試電池管理系統電路板時，發現低溫（-40℃）下信號延遲增加 20%，通過優化布線材質（采用低溫度系數的導線），將延遲增加控制在 5% 以內。
4. 航空航天行業（衛星電路板、雷達系統）
? 核心需求：高可靠性（無故障工作時間≥10 萬小時）、抗輻射（空間輻射環境）；
? 測試重點：信號完整性（輻射環境下的眼圖抖動≤10ps）、電源穩定性（輻射后紋波變化≤10%）；
? 典型案例：某航天企業測試衛星電路板時，通過模擬空間輻射環境，發現輻射后時鐘信號抖動增大至 30ps，更換抗輻射芯片后，抖動控制在 8ps，滿足衛星在軌運行要求。
六、常見測試問題與解決辦法
在電路板動態特性測試中，常遇到 “數據波動大”“信號失真”“結果與仿真偏差” 等問題，需針對性解決：
1. 測試數據波動大（同一電路板多次測試結果差異超過 10%）
? 原因：① 探頭接觸不良（測試點氧化、探頭壓力不足）；② 環境干擾（附近有電機、高頻設備）；③ 設備未校準（示波器采樣率設置過低）；
? 解決辦法：① 用砂紙打磨測試點，更換帶彈簧的探頭針尖；② 搭建屏蔽箱（如法拉第籠）隔絕外部干擾；③ 重新校準設備，將示波器采樣率提升至信號頻率的 10 倍以上。
2. 采集到的信號失真（如方波變成梯形波、正弦波出現雜波）
? 原因：① 探頭帶寬不足（如測試 1GHz 信號用 100MHz 探頭）；② 傳輸線損耗（探頭線過長，導致高頻信號衰減）；③ 電路板接地不良（測試點附近無接地過孔，形成接地環路）；
? 解決辦法：① 更換高帶寬探頭（如測試 1GHz 信號用 2GHz 以上探頭）；② 縮短探頭線長度（≤10cm），使用探頭放大器；③ 在測試點附近增加接地過孔，確保接地阻抗≤1Ω。
3. 測試結果與仿真偏差大（如仿真紋波 30mV，實際測試 60mV）
? 原因：① 仿真模型參數不準確（如器件的實際阻抗與模型不一致）；② 生產工藝偏差（布線長度、線寬與設計圖紙不符）；③ 測試環境與仿真場景差異（如仿真未考慮溫度影響）；
? 解決辦法：① 更新器件參數（從供應商獲取實際測試數據）；② 測量實際 PCB 的布線尺寸，修正仿真模型；③ 在測試中加入溫度控制，模擬仿真時的環境溫度
