電路板（PCB）作為電子設備的核心組件，其質量直接影響到產品的性能和可靠性。然而，在電路板的生產和使用過程中，板彎板翹問題屢見不鮮。板彎板翹是指電路板因各種原因出現的不平整現象，包括彎曲（整體變形）和翹曲（局部隆起或凹陷）。這些問題不僅影響電路板的裝配精度，還可能導致元器件焊接不良、信號傳輸故障，甚至縮短產品壽命。據統計，在電子制造缺陷中，板彎板翹相關的問題占比高達15%以上，尤其在多層板和高密度互聯板中更為突出。因此，板彎板翹矯正工藝成為電子制造中不可或缺的關鍵環節。
板彎板翹矯正工藝是一系列針對電路板變形問題的修復技術，旨在通過物理、熱學或化學方法恢復電路板的平整度，確保其符合設計規范。隨著電子產品向輕薄化、高集成度方向發展，電路板的尺寸和層數不斷增加，板彎板翹問題愈發復雜，對矯正工藝提出了更高要求。本文將深入探討板彎板翹的成因、矯正工藝的原理與方法、實際應用案例以及未來發展趨勢，幫助讀者全面理解這一工藝，并為行業實踐提供參考。
板彎板翹的成因分析
要有效實施矯正工藝，首先需了解板彎板翹的產生原因。電路板的變形通常由多種因素共同作用導致，主要包括材料特性、制造工藝和環境條件等方面。
材料因素
電路板的基礎材料如覆銅板（CCL）由樹脂、玻璃纖維和銅箔組成，這些材料的熱膨脹系數（CTE）不一致是導致板彎板翹的主要原因。例如，樹脂的熱膨脹系數較高，而銅箔較低，在溫度變化時，不同層間會產生內應力，引發變形。此外，材料儲存不當（如受潮或暴露在極端環境中）也會導致吸濕膨脹或收縮，加劇翹曲。在高頻電路板中，使用特殊介質材料（如聚四氟乙烯）可能進一步增加變形的風險，因為這些材料對溫度更敏感。
制造工藝因素
在電路板制造過程中，多個環節可能引入應力，導致板彎板翹。層壓工藝是常見誘因：當多層板壓合時，如果溫度、壓力或時間控制不當，各層材料無法均勻粘合，內部殘留應力會逐漸釋放，形成翹曲。鉆孔和蝕刻工序也可能造成局部變形，例如鉆孔時的機械沖擊或蝕刻不均會導致材料去除不平衡，引發彎曲。此外，焊接過程（如回流焊）中的高溫會使電路板經歷熱循環，如果冷卻速率不均衡，極易產生永久性變形。據統計，約30%的板彎板翹問題源于焊接工藝不當。
環境與使用因素
電路板在使用過程中，環境溫濕度變化、機械負載或振動都可能加劇變形。例如，在汽車電子或工業設備中，電路板長期處于高溫高濕環境，材料老化會加速翹曲。同時，裝配時的機械固定不當（如螺絲過緊）也可能引入外部應力，導致局部翹曲。這些因素不僅影響電路板的即時性能，還可能引發長期可靠性問題，如裂紋或斷路。
理解這些成因為矯正工藝提供了基礎。通過針對性分析，我們可以選擇最合適的矯正方法，提高修復效率。接下來，我們將詳細探討板彎板翹矯正工藝的具體技術。
板彎板翹矯正工藝的原理與方法
板彎板翹矯正工藝的核心原理是通過施加外部力或能量，平衡電路板內部的應力，恢復其平整度。常用的矯正方法包括熱矯正、機械矯正和化學矯正等，每種方法各有優缺點，適用于不同場景。在實際應用中，往往需要結合多種技術以達到最佳效果。
熱矯正工藝

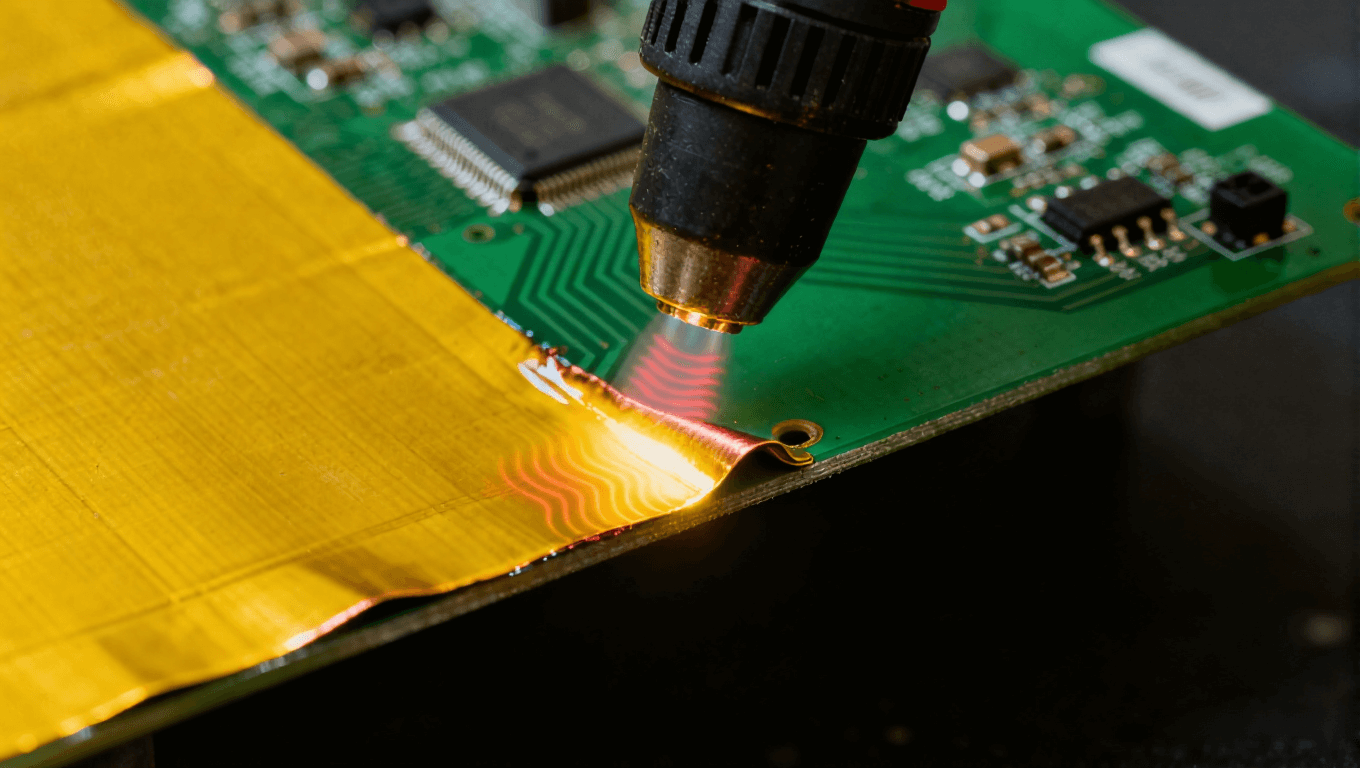

熱矯正是利用熱量軟化電路板材料，通過控制溫度消除內應力，從而實現平整化的方法。這種方法適用于因熱應力引起的翹曲，尤其在回流焊或層壓后的問題處理中效果顯著。

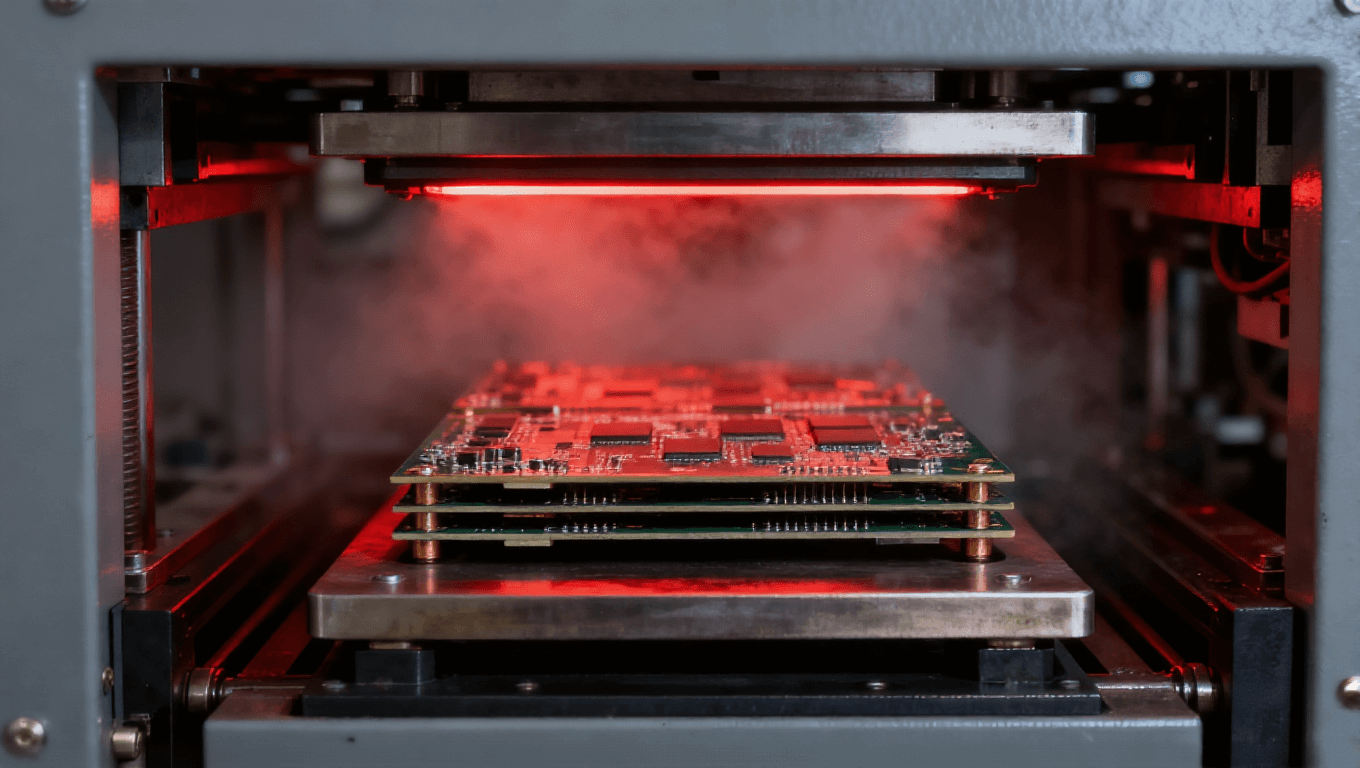

熱矯正的具體步驟包括：首先，將電路板放置于專用熱壓設備中，設備通常包括加熱板、壓力機構和溫控系統。然后，逐步升溫至材料玻璃化轉變溫度（Tg）附近（例如，對于FR-4材料，Tg約在130-140°C），使樹脂軟化但未熔化。在此期間，施加均勻壓力（通常為0.5-2MPa），迫使電路板恢復平整。保壓一段時間后，緩慢降溫至室溫，以確保應力均勻釋放。整個過程中，溫度曲線和壓力參數需精確控制，避免過熱導致材料降解或新的變形。
熱矯正的優點是非侵入性強，能處理大面積翹曲，但缺點是設備成本高，且對溫度敏感的材料（如柔性電路板）可能不適用。在實際生產中，熱矯正常與在線檢測系統結合，實時監控變形量，提高精度。
機械矯正工藝
機械矯正是通過物理外力直接校正電路板變形的方法，適用于輕度至中度的彎曲或翹曲。這種方法簡單易行，成本較低，廣泛應用于中小型企業。

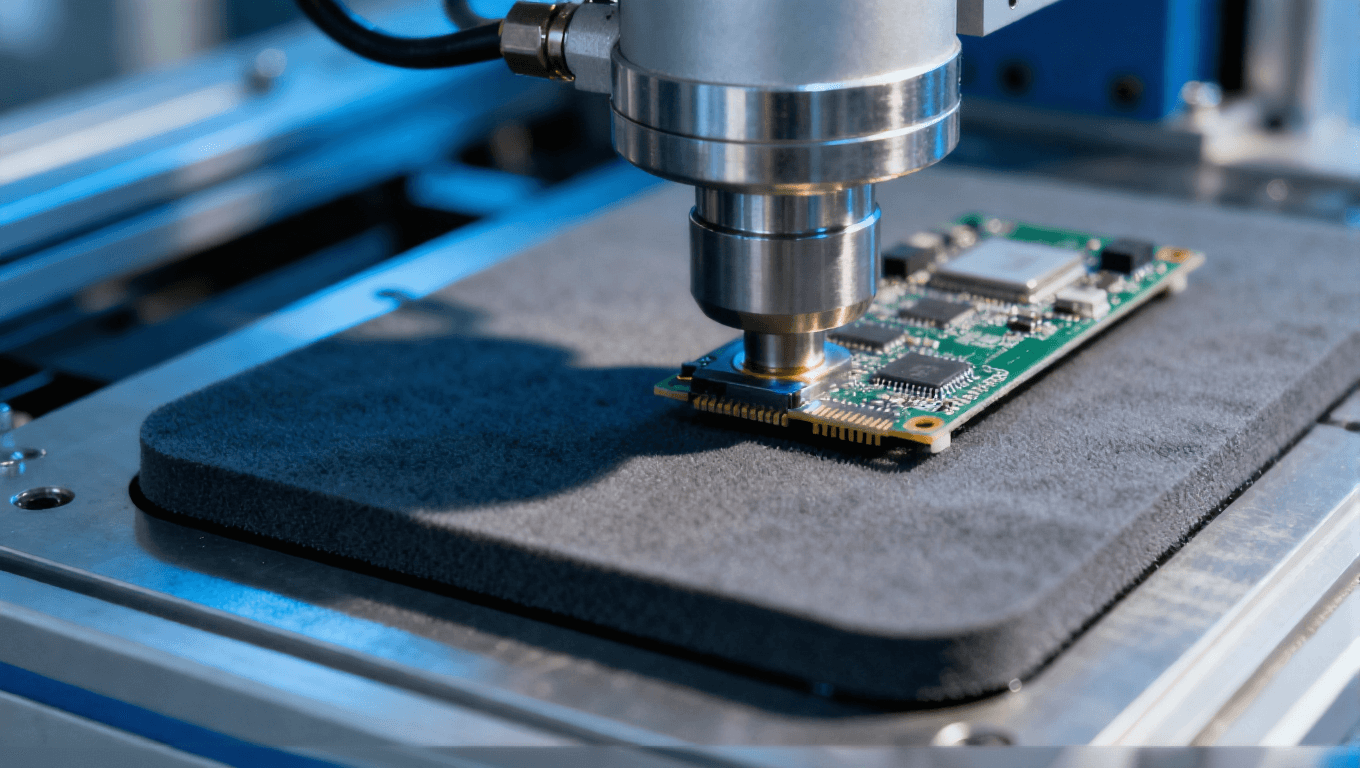

機械矯正的常見設備包括平整機、滾壓機或夾具。操作時，將電路板固定于矯正平臺，通過滾輪或壓頭施加反向力，逐步壓平變形區域。例如，對于整體彎曲，可使用三輥矯正機，電路板通過多個滾輪時，受交替應力作用而恢復平整。對于局部翹曲，則采用點壓方式，針對隆起部位施壓。關鍵參數包括壓力大小、作用時間和矯正速度，這些需根據電路板厚度和材料硬度調整。通常，壓力過大會導致微裂紋，因此需進行試驗優化。
機械矯正的優點是快速高效，但可能引入表面損傷，如劃痕或銅箔斷裂。因此，矯正后常需配合視覺檢測或應力測試，確保無額外缺陷。在高端應用中，機械矯正與自動化機器人結合，實現高精度操作。
化學矯正工藝
化學矯正是利用化學試劑調整電路板材料性能，以減輕內應力的方法。這種方法較少單獨使用，多作為輔助手段，適用于因吸濕或樹脂固化不均引起的翹曲。
化學矯正的典型過程包括：將電路板浸入特定溶液（如去離子水或專用潤濕劑）中，通過滲透作用平衡材料濕度，減少吸濕變形。另一種方法是使用低粘度樹脂填充微孔，強化薄弱區域。例如，在多層板中，可通過真空浸漬工藝注入環氧樹脂，填補層間空隙，增強整體穩定性。化學矯正后，需進行干燥和固化處理，以鎖定效果。
化學矯正的優點是能處理微觀變形，但對環境和操作要求高，需嚴格控制試劑濃度和浸泡時間，避免腐蝕或污染。通常，這種方法與熱矯正或機械矯正結合，形成復合工藝，提升整體矯正率。
復合矯正與創新工藝
隨著技術進步，復合矯正工藝日益普及，它整合了熱、機械和化學方法的優勢，針對復雜變形提供定制化解決方案。例如，先通過熱矯正軟化材料，再用機械壓力平整，最后用化學處理穩定結構。這種組合能處理高達90%的嚴重翹曲案例。
此外，新興技術如激光矯正和智能材料應用正推動工藝革新。激光矯正使用高能激光束局部加熱，精準消除應力，適用于高密度電路板；智能材料則通過在電路板中嵌入形狀記憶合金，實現自適應平整。這些創新雖處于研發階段，但已顯示出巨大潛力，未來可能成為行業標準。

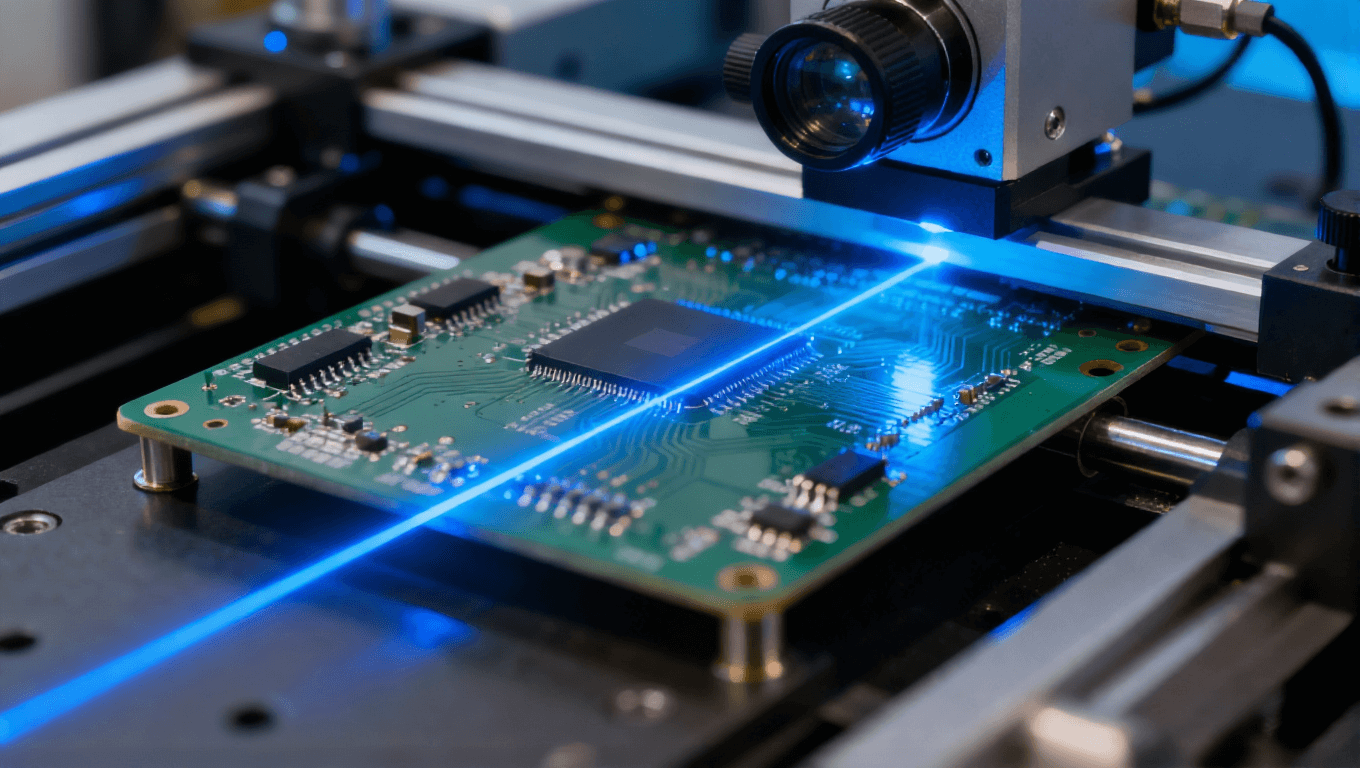

在選擇矯正工藝時，需綜合考慮變形程度、電路板類型和生產成本。例如，對于消費電子產品，機械矯正可能足夠；而對于航空航天或醫療設備，則需采用高精度熱矯正。無論哪種方法，矯正前后都應進行嚴格檢測，包括平面度測量和應力分析，以確保質量。
實際應用案例與效果分析
板彎板翹矯正工藝在電子制造中具有廣泛應用，以下通過幾個典型案例說明其實際效果和價值。
案例一：智能手機多層板翹曲矯正
某智能手機制造商在生產中發現，其高端機型的多層電路板在回流焊后出現整體翹曲，變形量達0.5mm，導致攝像頭模塊裝配失敗。分析原因為層壓工藝中溫度不均，殘留內應力。采用熱矯正工藝：使用熱壓設備，在140°C下施加1MPa壓力，保壓10分鐘后緩慢冷卻。矯正后，翹曲量降至0.1mm以內，符合裝配標準。同時，通過優化層壓參數，預防了復發，產品良率提升20%。
案例二：工業控制板局部彎曲修復
一家工業自動化公司的控制板在長期使用后出現局部彎曲，引發連接器松動。原因為環境振動和機械固定不當。選擇機械矯正：使用定制夾具對彎曲區域施加點壓，配合應力檢測儀監控。矯正后，電路板平整度恢復，并通過振動測試驗證了可靠性。這一過程成本低、周期短，幫助企業避免了批量更換損失。
案例三：汽車電子板復合矯正應用
在汽車電子領域，一塊發動機控制單元（ECU）電路板因溫濕度循環導致翹曲和微裂紋。采用復合矯正：先進行化學浸漬處理，填充裂紋；再結合熱矯正消除應力。結果，電路板壽命延長30%，滿足了汽車行業的高可靠性要求。此案例突出了矯正工藝在極端環境下的適應性。
這些案例表明，板彎板翹矯正工藝不僅能修復缺陷，還能通過根本原因分析預防問題復發。在實際應用中，矯正成功率通常超過85%，但需注意個體差異：例如，柔性電路板或高頻板可能需調整參數。總體而言，矯正工藝幫助企業減少廢品率、降低成本，并支持可持續發展。
未來發展趨勢與挑戰
智能化矯正系統將借助人工智能和物聯網技術，實現實時監測與自適應調整。例如，通過傳感器收集變形數據，AI算法預測最優矯正參數，提高精度和效率。同時，綠色工藝強調環保，如使用水性化學試劑或低溫矯正方法，減少能耗和廢棄物。集成化則體現在矯正設備與生產線無縫銜接，形成閉環質量控制。
然而，挑戰也不容忽視：新材料（如碳基復合材料）的應用可能帶來未知變形機制；高精度矯正的設備成本較高，中小企業可能難以承受。為此，行業需加強研發合作，制定標準規范，并推廣培訓以提升操作技能。
板彎板翹矯正工藝是電子制造中至關重要的環節，它通過科學方法修復電路板變形，保障產品質量和可靠性。本文從成因分析入手，詳細介紹了熱矯正、機械矯正和化學矯正等主流工藝，并結合實際案例展示了其應用價值。未來，隨著技術創新，矯正工藝將更加高效和環保，為電子行業可持續發展提供支撐。企業應重視這一工藝，結合自身需求選擇合適方法，以提升市場競爭力。總之，板彎板翹矯正不僅是一門技術，更是品質控制的藝術，值得行業從業者深入探索。
