IC載體板主要用于智能手機、筆記本電腦、平板電腦、網絡等電子產品中，重量輕、厚度薄、功能先進，應用于電信、醫療、工業控制、航空航天、軍事等領域。剛性pcb經歷了從多層pcb、傳統HDI pcb、SLP（類載體板）到IC基板的一系列創新。SLP只是一種類似于IC載體工藝的剛性印刷電路板。
從區域格局來看，2018年，中國國內板塊運營商占全球市場份額不足5%，其中深南板塊不到2%，悅雅和興森板塊的比例略低于深南板塊；日本企業約占總數的23%，主要分布在高端運營商市場；臺灣企業約占總數的37%，產品線豐富。其余是韓國和歐美企業。
從公司角度看，海外龍頭企業主要分布在高端市場，如精碩，在PA等射頻模塊領域做得很好；新興運量大，存儲、消費、安全等載體板塊相對領先；南亞的fccsp數量較少，主要為傳統wbbga；京瓷和ibiden主要分布在fccsp，并應用于高端市場，如計算機GPU和AI。

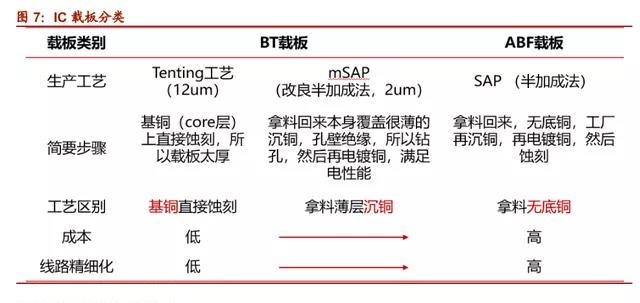

在產品技術路線上，IC載體按CLL樹脂體系等不同技術路線可分為BT載體和ABF載體。BT載體板的制造方法包括傳統的tening工藝和MSAP工藝（改進的半添加法）。Tening工藝直接蝕刻在基底銅上，導致厚度和電路細化，不能滿足高端要求，但成本較低。MSAP工藝是在基板表面鉆一層薄薄的銅沉積層以實現孔壁的絕緣，然后電鍍銅以確保電氣性能。一般來說，生產線細度高，但成本也相對較高。ABF載體板采用sap（半添加法）工藝，加工方法有銅沉淀（基本無薄層銅沉淀）、鉆孔、電鍍、蝕刻等，其電路精度和成本在三種方法中最高。
隨著5g技術的發展和物聯網概念的不斷實踐，5g和物聯網有望引領全球第四輪硅含量提升，繼續推動半導體行業的增長，進而帶動上游IC載體板等材料需求的增長。預計到2025年，中國集成電路載波產業的市場規模將達到約412.35億元。
