電子產品的性能邊界，正被一種看似古老卻歷久彌新的材料不斷推向新的高度。它不是傳統的樹脂基板，也不是神秘的化合物半導體，而是精密陶瓷與先進電子技術融合的結晶——陶瓷電路板。在信號傳輸速度以納秒計、功率密度以瓦每立方毫米衡量的今天，普通的有機基板已漸露疲態，而陶瓷電路板正以其卓越的物理化學穩定性，悄然成為支撐未來高頻、高功率、高可靠電子系統的骨架。整個陶瓷電路板行業發展趨勢，正緊密跟隨甚至在某些領域引領著尖端電子技術的脈搏。
性能驅動：為何是陶瓷？
要理解行業的發展，首先要厘清陶瓷電路板不可替代的核心價值。與占據主流市場的FR-4等有機基板相比，陶瓷基板（如氧化鋁Al?O?、氮化鋁AlN、氮化硅Si?N?）的優勢構筑在多維性能的基石之上。
熱管理的革命性優勢 是首要驅動力。氮化鋁陶瓷的熱導率可達150-220 W/(m·K)，是氧化鋁的8-10倍，遠超任何有機材料。在高功率LED、激光器、IGBT模塊及微波射頻器件中，芯片產生的巨大熱量必須被迅速導出，否則性能會急劇衰減甚至失效。陶瓷電路板如同高效的“熱量高速公路”，直接將熱源的熱量傳導至散熱系統，確保了器件的穩定運行與長壽命。這直接響應了電動汽車、工業變頻、可再生能源轉換等領域?qū)β拭芏忍嵘钠惹行枨蟆?/span>
卓越的高頻電性能 是另一關鍵。在5G/6G通信、毫米波雷達、衛星載荷等應用中，信號頻率已進入毫米波甚至太赫茲范疇。陶瓷材料具有低且穩定的介電常數和極低的介質損耗因子，這意味著信號在傳輸過程中的延遲更小、損耗更低、失真更少。這種“信號保真度”對于維持高速數據鏈路的完整性至關重要，是高頻高速電路基板的理想選擇。
此外，無與倫比的可靠性 構成了其堅固壁壘。陶瓷具有與硅芯片接近的熱膨脹系數，能極大緩解因溫度循環產生的熱應力，防止焊點開裂和界面剝離。其氣密性、耐腐蝕、抗輻射特性，使其在航空航天、深海探測、高可靠汽車電子等惡劣環境中成為不二之選。這種材料層面的優勢，正是陶瓷封裝基板技術不斷精進的基礎。
技術演進的三條主線
當前，陶瓷電路板行業發展趨勢在技術維度上，清晰地沿著三條主線深化與融合。
主線一：基板材料的高性能化與多元化。 氧化鋁陶瓷因成本與技術成熟度，仍是消費電子、中低功率領域的支柱。然而，行業的高端化發展明顯傾向于氮化鋁和氮化硅。氮化鋁陶瓷基板應用正從傳統的功率模塊，快速擴展到紫外激光器、5G基站功放等前沿領域。而氮化硅陶瓷，憑借其超高的斷裂韌性和抗彎強度，在需要極致機械可靠性的車載功率模塊（如電動汽車主逆變器）中脫穎而出，成為新一代“明星材料”。材料體系的多元化，滿足了不同應用場景對導熱、強度、成本的綜合權衡。
主線二：制造工藝的精密化與集成化。 傳統的厚膜印刷技術（TFC）仍在廣泛使用，但其線寬/線距精度已難以滿足高密度互連的需求。直接敷銅技術（DPC）和直接敷鋁技術（DAB）通過薄膜工藝，實現了微米級的線路精度，并實現了在陶瓷上直接形成高強度金屬層，特別適合高精度、三維封裝的高頻高速電路基板。而激光活化金屬化（LAM）等新工藝，則能實現更靈活的圖形化和更低的加工溫度。這些工藝的進步，使得在陶瓷基板上集成電阻、電容、電感等無源元件成為可能，推動著陶瓷基板向系統化、模塊化封裝載體的方向發展。
主線三：設計與應用的系統化。 陶瓷電路板不再是孤立的襯底，而是日益成為多功能系統封裝（SiP）的核心載體。通過嵌入式芯片、腔體結構、垂直互連（Via）等技術，將不同功能的芯片、傳感器、無源元件高度集成于單一陶瓷基板內，形成一個功能完整的微系統。這在相控陣?yán)走_(dá)T/R組件、高端醫療成像探頭、微型化光譜儀等設備中價值巨大。這種系統級思維，標志著陶瓷封裝基板技術從“承載”到“整合”的角色躍遷。
市場動力：需求側的強勁引擎
技術演進并非孤立發生，其背后是洶涌澎湃的市場需求在強力牽引。幾大主力賽道正為行業注入持續活力。
通信基礎設施的迭代是核心引擎之一。5G基站大規模部署，其 Massive MIMO 天線中的功放單元對散熱和信號完整性要求苛刻。6G研究對太赫茲通信的探索，將進一步放大陶瓷基板的性能優勢。未來，低軌道衛星互聯網的星座建設，也將帶來海量的星載高性能射頻組件需求，這無疑是陶瓷電路板的藍海市場。
汽車電動化與智能化 是另一臺強勁引擎。電動汽車的電機控制器、車載充電機、DC-DC轉換器，其核心功率模塊對散熱和可靠性的要求呈指數級上升。智能駕駛所依賴的激光雷達、毫米波雷達、高算力域控制器，其核心芯片同樣需要陶瓷基板提供的穩定工作環境。汽車產業對安全零缺陷的極致追求，與陶瓷的可靠性完美契合。

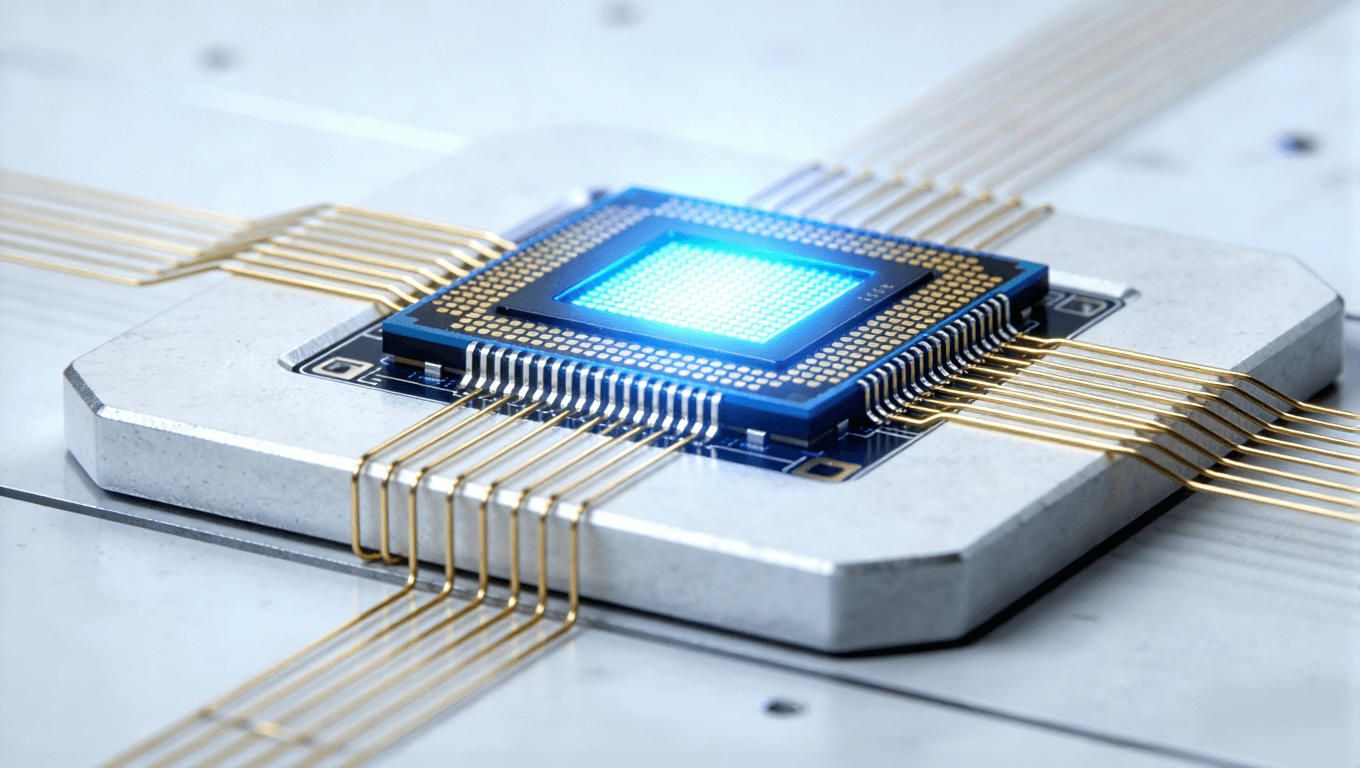

第三代半導體（寬禁帶半導體）的爆發 構成了關鍵的“材料同盟”。碳化硅（SiC）和氮化鎵（GaN）器件的工作頻率、功率密度和結溫遠高于傳統硅器件，這“水漲船高”地對其封裝襯底提出了更嚴苛的要求。陶瓷電路板，特別是高性能氮化鋁和氮化硅基板，已成為釋放第三代半導體全部潛力的“標配”，二者的協同發展正形成強大的產業共振。
此外，工業激光器、高端醫療設備（如CT球管）、航空航天電子等傳統優勢領域，需求也在穩步增長。據行業分析，中國陶瓷電路板市場規模預計將以年均復合增長率超過15%的速度擴張，到2026年有望突破120億元，這充分印證了行業的蓬勃生機。
挑戰與未來展望
盡管前景廣闊，陶瓷電路板行業發展趨勢也面臨幾座必須翻越的“高山”。成本壓力首當其沖，尤其是高性能氮化鋁、氮化硅基板及其精密加工費用，限制了其在消費級市場的普及。標準化與供應鏈成熟度有待提升，不同廠商的材料性能、工藝標準存在差異。設計能力瓶頸同樣突出，系統級陶瓷封裝設計需要同時精通材料、電子、熱力、機械的多學科交叉知識，復合型人才稀缺。
展望未來，行業的突破將集中于以下幾點：首先是成本優化路徑，通過規模化生產、國產化關鍵原材料（如高純氮化鋁粉體）、改進制備工藝來降低整體成本。其次是工藝融合創新，例如將3D打印（增材制造）技術引入陶瓷電路成型，實現更為復雜的三維結構；或與低溫共燒陶瓷（LTCC）技術結合，實現更高集成度的多功能模塊。最后是產業鏈協同，陶瓷基板廠商需要與半導體芯片設計公司、封裝測試廠、終端應用企業更緊密地合作，從前端設計開始協同優化，共同定義下一代電子封裝材料創新的標準與形態。
從某種意義上說，陶瓷電路板行業的發展，是一部微觀的電子工業進化史。它從支撐、封裝的基礎角色，正演進為決定系統性能上限的關鍵賦能者。在高頻、高功率、高可靠的電子未來，這塊“堅如磐石”的基板，必將承載起更多關乎速度、能量與智慧的核心芯片，在無形的信號與有形的能量洪流中，構筑起數字世界的堅實根基。對于身處其中的企業而言，唯有深刻把握材料、工藝與系統應用的融合趨勢，持續進行技術創新與生態構建，才能在這輪由材料驅動的電子產業變革中，贏得至關重要的先機。
