超低損耗液晶聚合物（LCP）作為一種新興高分子材料，憑借其優異的介電性能、低吸濕性和高熱穩定性，正成為高頻PCB的理想選擇。其中，壓合工藝作為LCP PCB制造的核心環節，直接決定了電路板的可靠性、信號完整性和整體性能。本文將深入探討超低損耗液晶聚合物（LCP）PCB的壓合工藝，從材料特性、工藝流程、關鍵技術參數到行業應用，進行全面解析，幫助讀者理解這一先進制造工藝的重要性和實施要點。
什么是超低損耗液晶聚合物（LCP）？
液晶聚合物（LCP）是一種高性能熱塑性高分子材料，其分子鏈在熔融狀態下呈現有序排列的液晶態，這使得LCP具有獨特的各向異性特性。在PCB領域，超低損耗LCP指的是介電常數（Dk）和損耗因子（Df）極低的LCP材料，通常Dk在2.9-3.2之間，Df低于0.002，遠低于傳統FR-4材料（Df約0.02）。這種低損耗特性使得LCP PCB在高速高頻信號傳輸中能顯著減少信號衰減和失真，適用于毫米波頻段的應用，如5G基站、衛星通信和高速計算設備。
LCP材料的優勢不僅在于電性能，還包括其機械強度和熱穩定性。LCP的玻璃化轉變溫度（Tg）可達280°C以上，熱膨脹系數（CTE）低，能夠承受高溫回流焊過程而不變形。此外，LCP的低吸濕性（吸水率小于0.04%）確保了在潮濕環境下的穩定性，避免了因水分吸收導致的介電性能下降。這些特性使得LCP成為高頻PCB的首選材料，但同時也對壓合工藝提出了更高要求，因為LCP的熔融黏度高、加工窗口窄，需要精密的工藝控制。
PCB壓合工藝概述
壓合工藝是PCB制造中的關鍵步驟，指將多層電路板通過熱壓方式結合成一體結構的過程。在多層PCB中，各層銅箔和介質層（如LCP）需要通過壓合實現電氣互聯和機械支撐。壓合過程涉及材料準備、層壓、熱壓固化等環節，其質量直接影響PCB的層間結合力、尺寸穩定性和電氣性能。
對于傳統PCB材料，壓合工藝相對成熟，但超低損耗LCP PCB的壓合則更具挑戰性。LCP的分子結構導致其熔融流動性差，需要精確的溫度和壓力控制以避免分層或氣泡。同時，LCP與銅箔的粘接性能需通過特殊處理來增強，因為LCP表面能低，不易與金屬形成牢固結合。壓合工藝的核心目標是在確保低損耗性能的同時，實現高可靠性的層間連接，這要求優化參數如溫度、壓力、時間和冷卻速率。
在行業趨勢中，隨著高頻應用需求的增長，LCP PCB壓合工藝正朝著自動化、高精度方向發展。例如，在5G設備中，PCB需支持28GHz及以上頻段，這就要求壓合工藝能保證介電常數的一致性，避免信號相位失真。因此，理解并掌握LCP PCB壓合工藝，對于電子制造商提升產品競爭力至關重要。
超低損耗LCP PCB壓合工藝詳解
超低損耗LCP PCB的壓合工藝是一個多步驟的精密過程，涉及材料預處理、層壓結構設計、熱壓參數優化和質量控制。下面我們將分步詳細解析這一工藝。
材料準備與預處理
在壓合前，首先需準備LCP基材和銅箔。LCP通常以薄膜形式提供，厚度從25μm到100μm不等，根據電路層數選擇。由于LCP表面惰性，直接與銅箔壓合可能導致粘接力不足，因此預處理是關鍵步驟。預處理包括表面活化和清潔：通過等離子處理或化學處理，增加LCP表面能，改善其與銅箔的浸潤性。等離子處理使用氬氣或氧氣等離子體，在真空環境下對LCP表面進行轟擊，形成微粗糙度并引入極性基團，從而增強粘接。同時，銅箔需進行表面處理，如采用低輪廓銅箔（VLP銅）以減少信號損耗，并通過黑氧化或化學鍍層提高結合力。
另一重要環節是層壓結構設計。多層LCP PCB通常采用對稱結構以避免翹曲，例如，在核心層和預浸料（prepreg）中使用LCP材料。預浸料是浸漬了部分固化樹脂的LCP薄膜，在壓合中作為粘接層。設計時需考慮熱膨脹系數匹配，防止因CTE不匹配導致的熱應力開裂。此外，為保持超低損耗特性，需選擇兼容的樹脂系統，避免引入高損耗添加劑。
層壓與堆疊過程
層壓是壓合工藝的核心，指將多層材料（如LCP薄膜、銅箔和預浸料）按設計順序堆疊，并通過熱壓使其結合。堆疊過程在潔凈室中進行，以防止灰塵污染影響性能。首先，將處理后的LCP和銅箔交替放置，中間加入預浸料層作為粘接介質。堆疊時需確保各層對齊，使用定位孔或光學對位系統保證精度，因為微米級的偏差可能導致信號完整性下降。

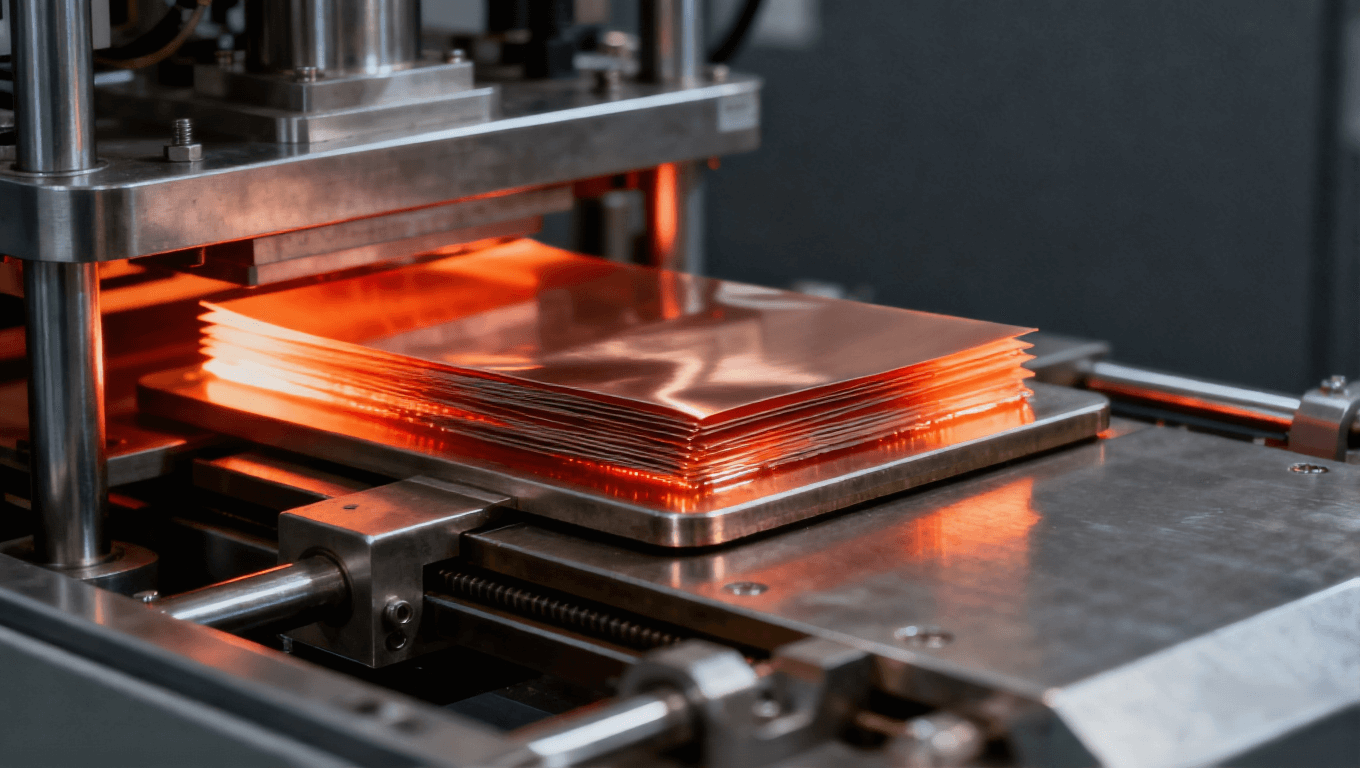

堆疊完成后，材料被送入壓機。壓合設備通常采用真空壓機或多層壓機，以排除空氣，避免氣泡產生。真空環境尤為重要，因為LCP在高溫下易釋放揮發性物質，真空能有效去除這些氣體，確保層間無空隙。堆疊結構的設計需考慮流膠控制——LCP在熔融狀態下的流動性需精確管理，過多流膠可能導致厚度不均，過少則影響結合力。通過優化預浸料的樹脂含量和流動性，可以實現均勻的層間填充。
熱壓參數優化
熱壓是壓合工藝中最關鍵的階段，涉及溫度、壓力和時間三個主要參數的精確控制。對于超低損耗LCP材料，由于其窄加工窗口，參數優化至關重要。
溫度控制：LCP的熔融溫度范圍較窄，通常在280°C到320°C之間。壓合過程需分段升溫：首先在較低溫度（如150°C）下進行預熱，使樹脂初步軟化；然后升至熔融溫度（約300°C），使LCP和預浸料完全熔融流動；最后在固化溫度（280°C左右）下保持一段時間，實現交聯固化。整個升溫速率需控制在2-5°C/分鐘，避免熱沖擊導致分層。冷卻階段同樣重要，需緩慢冷卻（1-3°C/分鐘）以減少內應力，確保尺寸穩定性。
壓力控制：壓合壓力需分階段施加。初始階段施加低壓（0.5-1 MPa），使材料初步貼合并排出空氣；在熔融階段增加至中壓（1-2 MPa），促進流動和填充；固化階段保持穩定壓力（1.5-2.5 MPa）以確保結合力。壓力過高可能導致LCP薄膜過度變薄或銅箔變形，影響電氣性能；壓力不足則易產生分層或空洞。對于LCP材料，由于其高熔融黏度，壓力需略高于傳統材料，但需避免機械損傷。
時間控制：整個壓合周期從預熱到冷卻通常需要60-120分鐘，具體取決于PCB厚度和層數。在熔融階段，保持時間需足夠長（10-20分鐘）以確保充分流動；固化階段需30-60分鐘以實現完全交聯。時間不足可能導致未完全固化，降低可靠性；時間過長則可能引起材料降解，增加損耗。
此外，環境控制如濕度和潔凈度也需注意，因為LCP對水分敏感，壓合環境濕度應低于40% RH。
質量控制與檢測

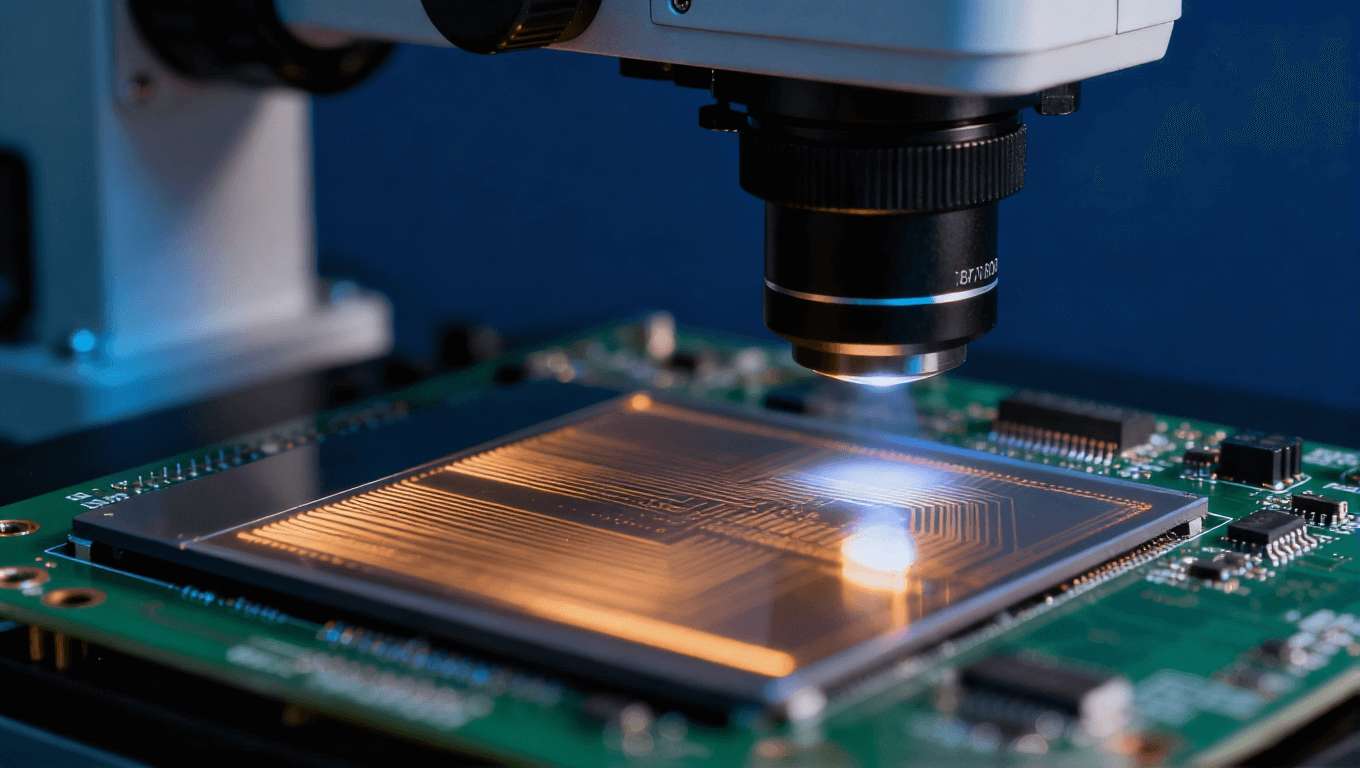

壓合完成后，質量控制是確保LCP PCB性能的關鍵。首先進行外觀檢查，觀察是否有分層、氣泡或翹曲。然后使用非破壞性檢測方法，如超聲掃描（C-Scan）或X射線檢測，評估層間結合情況和內部缺陷。超聲掃描能識別微小空洞或分層，而X射線可用于檢查對位精度。
電氣性能測試是核心環節，包括介電常數和損耗因子的測量，使用網絡分析儀或阻抗分析儀在高頻下（如10GHz）進行測試，確保損耗值符合超低損耗標準（Df < 0.002）。同時，進行熱循環測試和濕熱老化測試，驗證PCB在惡劣環境下的可靠性。例如，在-55°C到125°C范圍內進行1000次循環，檢查是否有性能退化。
機械性能測試如剝離強度測試，測量銅箔與L基材的結合力，標準值應大于0.8 N/mm。此外，使用顯微鏡觀察截面結構，評估層壓均勻性和厚度一致性。通過這些檢測，可以優化工藝參數，確保每批產品滿足高頻應用需求。
優勢和挑戰
超低損耗LCP PCB壓合工藝的優勢顯著，主要體現在性能提升和應用擴展上。首先，低損耗特性使PCB在高頻環境下信號完整性更高，適用于5G毫米波通信和高速數據傳輸，減少誤碼率。其次，LCP的熱穩定性和低吸濕性提升了PCB的可靠性，延長了產品壽命。在輕量化和薄型化方面，LCP PCB可以實現更薄的層壓結構，滿足移動設備的小型化需求。從行業角度，這推動了高頻電子產品的創新，如自動駕駛汽車的雷達系統和醫療成像設備。
然而，該工藝也面臨諸多挑戰。技術層面，LCP的加工難度高，熔融流動性控制復雜，易導致分層或厚度不均。材料成本較高，LCP原料價格是FR-4的數倍，且壓合設備需高精度真空壓機，投資較大。工藝控制要求嚴格，參數微小偏差可能引起性能下降，例如溫度波動超過5°C就可能導致損耗增加。此外，LCP與銅箔的粘接仍需改進，當前依賴表面處理，可能引入額外成本。
為應對這些挑戰，行業正致力于工藝優化和新材料開發。例如，采用模擬軟件預測壓合過程中的流動和應力分布，實現參數智能化調整。同時，研發混合材料系統，如LCP與聚酰亞胺復合，以平衡性能和成本。通過這些努力，LCP PCB壓合工藝正逐步成熟，為未來高頻電子領域提供支撐。
應用和行業趨勢
超低損耗LCP PCB壓合工藝的應用廣泛，覆蓋多個高端領域。在5G通信中，LCP PCB用于基站天線和射頻模塊，支持毫米波傳輸，提高網絡容量和速度。智能手機中的高頻連接器和柔性電路也采用LCP材料，實現更薄設計和更高信號質量。汽車電子方面，LCP PCB用于自動駕駛傳感器的雷達系統，確保在惡劣環境下的可靠性。此外，航空航天和國防領域利用其低損耗特性，用于衛星通信和雷達設備，提升信號傳輸效率。
行業趨勢顯示，隨著5G和物聯網的普及，LCP PCB市場正快速增長。據行業報告，全球LCP PCB市場年復合增長率預計超過10%，到2027年可達數十億美元。壓合工藝的創新是推動這一增長的關鍵，例如，多層層壓技術和嵌入式元件壓合正在發展，允許在LCP PCB中集成無源元件，進一步提升性能。同時，可持續發展趨勢促使研發環保型LCP材料和節能壓合工藝，減少能耗和廢棄物。
未來，人工智能和大數據技術將應用于壓合工藝優化，通過實時監控和自適應控制提高良率。此外，與半導體封裝的集成，如系統級封裝（SiP），將使LCP PCB在高端計算中發揮更大作用。總體而言，超低損耗LCP PCB壓合工藝不僅是當前高頻電子的核心，更是未來技術演進的重要基石。
結論
超低損耗液晶聚合物（LCP）PCB壓合工藝作為高頻電子制造的關鍵技術，通過精密控制材料、層壓和熱壓參數，實現了高性能電路板的可靠生產。本文從工藝角度詳細解析了從材料預處理到質量控制的各個環節，突出了其在減少信號損耗、提升可靠性和支持新興應用方面的優勢。盡管面臨成本和技術挑戰，但通過持續優化和創新，這一工藝正推動5G、汽車電子和航空航天等領域的發展。
