一、引言：光模塊 PCB 的核心定位與行業價值
在 5G 通信、數據中心、人工智能等新一代信息技術領域，光模塊作為 “信息傳輸橋梁”，承擔著電信號與光信號轉換的關鍵職能。而光模塊 PCB（印制電路板）作為光模塊的核心載體，直接決定了模塊的信號傳輸效率、散熱性能與長期可靠性 —— 其設計與制造水平，已成為制約光模塊向高速率、小型化、低功耗方向發展的核心因素之一。
隨著光模塊速率從 100G 向 400G、800G 甚至 1.6T 迭代，市場對光模塊 PCB 的技術要求持續提升。據行業數據顯示，2024 年全球光模塊市場規模突破 150 億美元，對應的光模塊 PCB 需求同比增長超 30%，其中高速光模塊 PCB 因技術壁壘高，市場溢價顯著高于普通 PCB 產品。本文將從技術特性、設計難點、選材標準、制造工藝及選型建議等維度，全面解析光模塊 PCB 的核心要點，為企業技術選型與產品落地提供參考。
二、光模塊 PCB 的核心技術特性與參數要求
光模塊 PCB 并非普通消費電子 PCB 的 “升級版”，而是圍繞 “高速信號傳輸” 與 “穩定工作環境” 形成的專用化產品，其核心技術特性集中體現在三個維度：高頻信號傳輸能力、高效散熱性能、高精度尺寸控制。
（一）高頻信號傳輸：保障光模塊 “通信速度” 的核心
光模塊的核心需求是實現高速信號的無損耗傳輸，這對 PCB 的高頻性能提出嚴格要求：
1. 阻抗控制精度：光模塊 PCB 需支持 50Ω/100Ω 特性阻抗，且阻抗偏差需控制在 ±5% 以內。若阻抗波動過大，會導致信號反射，直接降低傳輸速率 —— 例如 400G 光模塊中，阻抗偏差超過 ±7% 會使誤碼率提升 10 倍以上。
2. 介電常數（Dk）穩定性：高頻信號傳輸中，PCB 基材的介電常數需保持穩定（通常要求 Dk 值在 3.0-4.5 之間），且隨頻率、溫度的變化率需低于 5%。若 Dk 值波動過大，會導致信號傳輸延遲（TDR）不穩定，影響光模塊與外部設備的同步性。
3. 插入損耗（Insertion Loss）控制：在 10GHz 以上高頻場景下，光模塊 PCB 的插入損耗需低于 0.3dB/inch（英寸）。為實現這一目標，PCB 需采用低損耗基材，并優化線路布局，減少信號路徑上的拐點與過孔。
（二）散熱性能：避免光模塊 “過熱失效” 的關鍵
光模塊工作時，激光芯片、驅動芯片會產生大量熱量，若熱量無法通過 PCB 快速傳導出去，會導致芯片溫度升高，進而降低光模塊的輸出功率與壽命。光模塊 PCB 的散熱性能主要通過以下參數保障：
1. 熱導率（Thermal Conductivity）：普通 FR-4 基材的熱導率約為 0.3W/(m?K)，而高速光模塊 PCB 常采用增強型基材（如 FR-4 + 陶瓷填充），熱導率可提升至 1.2W/(m?K) 以上，散熱效率提升 3 倍。

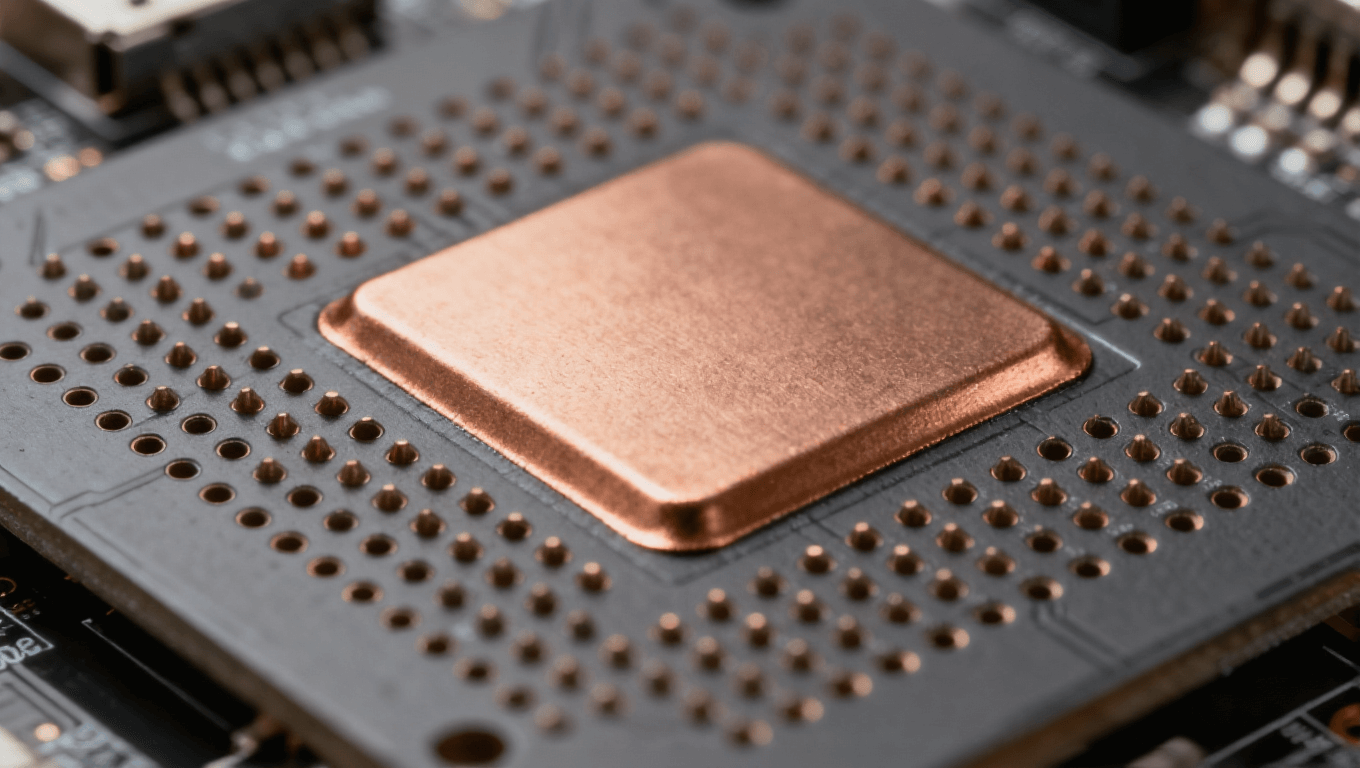

2. 銅箔厚度與分布：PCB 銅箔不僅是信號傳輸載體，也是散熱通道。光模塊 PCB 通常采用 1oz-3oz 厚銅箔，且在芯片下方設計 “銅皮散熱區”，通過大面積銅箔直接接觸芯片，加速熱量傳導。
3. 散熱過孔設計：在高功率光模塊（如 100G 以上）PCB 中，會在散熱區密集布置散熱過孔（孔徑通常為 0.2mm-0.4mm），過孔內壁鍍銅后與底層散熱銅皮連通，形成 “垂直散熱通道”，進一步提升散熱效率。
（三）尺寸精度：適配光模塊 “小型化” 趨勢的基礎
隨著光模塊向 “小封裝、高密度” 發展（如 QSFP-DD、OSFP 封裝），PCB 的尺寸精度要求大幅提升，核心參數包括：
1. 線寬線距精度：光模塊 PCB 的線寬通常為 3mil-5mil（1mil=0.0254mm），線距需控制在 2mil 以上，且線寬偏差需低于 ±10%，避免因線路過細導致信號衰減。
2. 孔位精度：光模塊 PCB 上的元器件孔（如激光芯片引腳孔）孔徑通常為 0.1mm-0.3mm，孔位偏差需低于 ±0.05mm，否則會導致元器件無法精準焊接，影響模塊性能。
3. 板厚均勻性：PCB 整體板厚偏差需控制在 ±5% 以內，局部區域（如芯片焊接區）的板厚偏差需低于 ±3%，確保元器件焊接時壓力均勻，避免虛焊。
三、光模塊 PCB 的設計難點與優化方案
光模塊 PCB 的設計需平衡 “高速信號”“散熱”“尺寸” 三大需求，實際設計中常面臨信號完整性、電源完整性、電磁兼容性（EMC）三大難點，需通過針對性方案優化。
（一）信號完整性：解決 “高速信號失真” 問題
信號完整性是光模塊 PCB 設計的核心痛點 —— 當信號速率超過 25Gbps 時，傳輸路徑上的微小瑕疵（如過孔、拐點）都會導致信號失真。優化方案包括：
1. 減少過孔數量：過孔會引入寄生電感與電容，導致信號反射。設計中需盡量采用 “少過孔布局”，例如將高頻信號線路布置在表層，避免跨層過孔；若必須過孔，需采用 “盲孔 / 埋孔” 替代 “通孔”，減少信號路徑上的阻抗突變。
2. 控制線路長度與匹配：高頻信號線路需嚴格控制長度，確保差分對線路長度差低于 5mil（避免時延差）；同時，線路兩端需添加匹配電阻（如 50Ω 終端電阻），吸收反射信號，降低信號干擾。
3. 優化接地設計：采用 “星形接地” 或 “分區接地” 方案，將高頻信號地、電源地、模擬地分開布局，避免不同類型的地電流相互干擾；同時，在高頻線路下方鋪設 “完整地平面”，形成 “微帶線結構”，減少信號輻射損耗。
（二）電源完整性：保障 “穩定供電” 的關鍵
光模塊中的激光芯片、驅動芯片對供電電壓穩定性要求極高（如電壓波動需低于 ±2%），若電源不穩定，會導致芯片輸出功率波動，影響光模塊性能。優化方案包括：
1. 電源線路寬化與縮短：電源線路需采用寬銅箔（通常為信號線路寬度的 2-3 倍），減少線路電阻；同時，電源線路需盡量縮短，避免因線路過長導致電壓降過大。
2. 添加去耦電容：在每個芯片的電源引腳附近（距離引腳不超過 5mm），布置 0.1μF 與 10μF 的去耦電容，形成 “局部供電回路”，濾除電源中的高頻噪聲，穩定供電電壓。
3. 電源層與地層優化：采用 “電源層 - 地層” 相鄰布局，利用兩層銅箔之間的電容效應，降低電源阻抗；同時，在電源層上開設 “避讓孔”，避免與高頻信號線路交叉，減少電源噪聲對信號的干擾。
（三）電磁兼容性（EMC）：滿足 “抗干擾” 要求
光模塊工作在復雜的電磁環境中（如數據中心內有大量服務器、交換機），若 PCB 的 EMC 性能不佳，會受到外部電磁干擾，同時自身也會向外輻射干擾信號。優化方案包括：
1. 屏蔽設計：在 PCB 的高頻信號區域（如激光芯片周邊），設計金屬屏蔽罩（采用銅或鋁材質），減少外部干擾信號的侵入；屏蔽罩需與 PCB 的地平面可靠連接，形成 “法拉第籠” 效應。
2. 線路間距控制：高頻信號線路與其他線路（如電源線路、模擬信號線路）的間距需大于 3 倍線寬，避免信號之間的串擾；若間距不足，需在兩者之間布置 “隔離線”（接地的銅箔），阻斷干擾路徑。
3. 濾波設計：在 PCB 的電源輸入端添加 EMC 濾波器（如共模電感、X 電容），濾除外部電源中的電磁噪聲；同時，在信號輸入 / 輸出端口添加 TVS 二極管（瞬態抑制二極管），防止靜電放電（ESD）對模塊的損傷。
四、光模塊 PCB 的選材標準：基材與輔料的選擇邏輯
PCB 的性能很大程度上由基材與輔料決定，光模塊 PCB 的選材需圍繞 “高頻性能”“散熱性能”“可靠性” 三大核心需求，不同速率的光模塊對應不同的選材方案。
（一）基材選擇：根據光模塊速率匹配材質
基材是 PCB 的核心組成部分，光模塊 PCB 常用基材分為兩類：普通 FR-4 基材與高頻高速基材，具體選擇需結合光模塊速率：
1. 100G 及以下光模塊：可采用增強型 FR-4 基材（如生益 S1141、臺光 TG170）。這類基材的介電常數（Dk）約為 4.2，損耗因子（Df）約為 0.02，可滿足 25Gbps-100Gbps 信號傳輸需求，且成本低于高頻基材，適合中低速光模塊場景。
2. 200G 及以上光模塊：需采用高頻高速基材（如羅杰斯 RO4350B、泰康利 TLY-5）。這類基材的 Dk 值約為 3.4-3.6，Df 值低于 0.004，插入損耗遠低于 FR-4 基材，可滿足 200Gbps-1.6Tbps 高頻信號傳輸需求；同時，部分高頻基材（如 RO4835）添加了陶瓷填充，熱導率提升至 0.6W/(m?K)，散熱性能更優。
（二）銅箔選擇：平衡 “信號傳輸” 與 “散熱”
銅箔是 PCB 線路的載體，光模塊 PCB 常用銅箔類型包括電解銅箔與壓延銅箔，選擇邏輯如下：

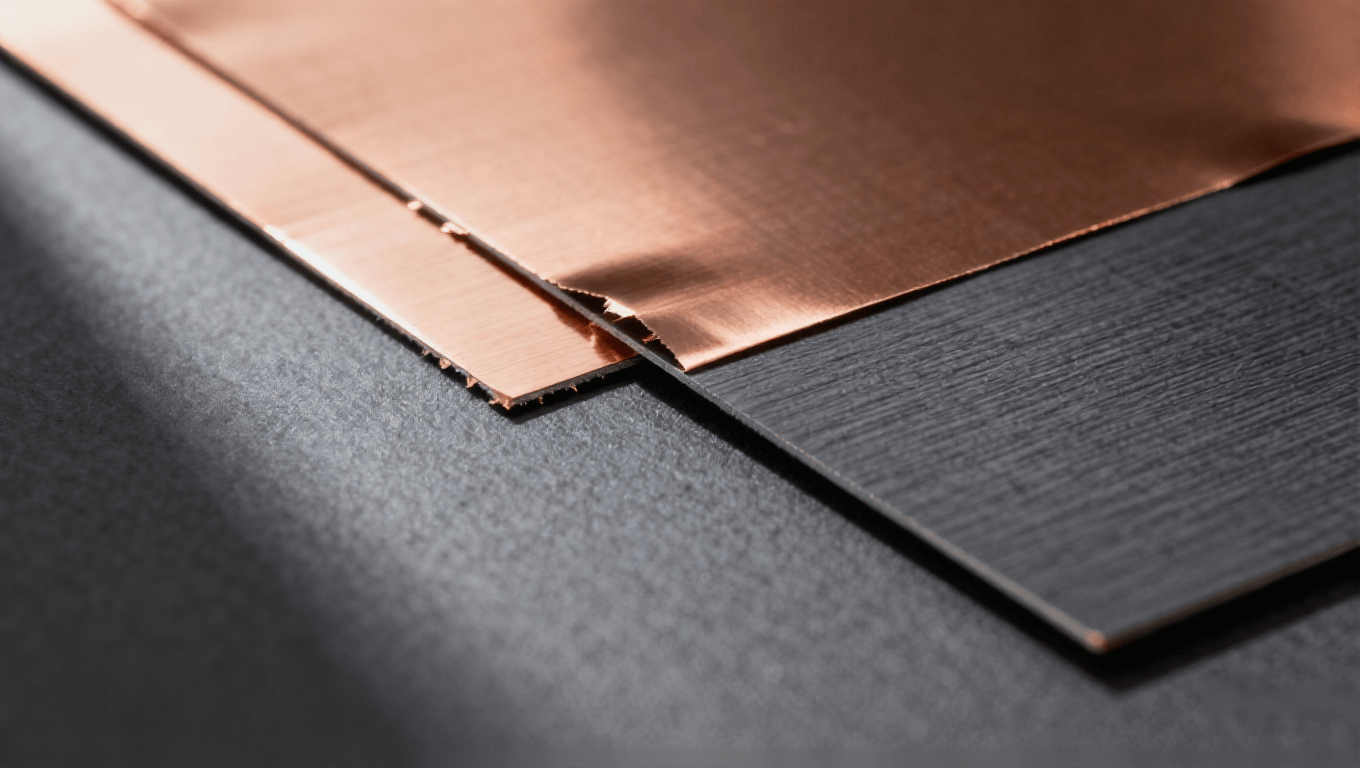

1. 信號線路：優先采用壓延銅箔（厚度 1oz-2oz）。壓延銅箔的表面粗糙度低（Ra≤0.3μm），可減少高頻信號的 “趨膚效應” 損耗，適合高頻信號線路；同時，壓延銅箔的延展性好，可降低 PCB 彎曲時線路斷裂的風險。
2. 散熱區域：優先采用厚電解銅箔（厚度 2oz-3oz）。電解銅箔的成本低于壓延銅箔，且厚度更大，散熱面積更廣，適合 PCB 的散熱銅皮、電源線路等區域，可在控制成本的同時提升散熱效率。
（三）輔料選擇：細節決定可靠性
輔料雖占比小，但對 PCB 的可靠性影響顯著，光模塊 PCB 常用輔料包括阻焊劑、絲印油墨、導熱膠，選擇標準如下：
1. 阻焊劑：采用耐高溫阻焊劑（如太陽油墨 PSR-4000）。光模塊 PCB 在焊接時需經歷 260℃以上的高溫（回流焊），耐高溫阻焊劑可避免高溫下出現阻焊層脫落；同時，阻焊劑需具備低吸水性（吸水率低于 0.1%），防止潮濕環境下出現漏電。
2. 絲印油墨：采用高附著力絲印油墨（如精工油墨 1000 系列）。絲印油墨用于標注 PCB 上的元器件位置，需具備強附著力，避免長期使用中油墨脫落導致維修困難；同時，油墨需具備絕緣性，防止短路。
3. 導熱膠：高功率光模塊（如 400G 以上）需在 PCB 與散熱外殼之間涂抹導熱膠（如漢高 Teroson TC6000）。導熱膠的熱導率需高于 1.5W/(m?K)，且具備良好的密封性，可同時實現散熱與防塵防水。
五、光模塊 PCB 的制造工藝：關鍵步驟與質量控制
光模塊 PCB 的制造工藝比普通 PCB 更復雜，需經過 “基材預處理 - 線路制作 - 鉆孔 - 鍍層 - 阻焊 - 成型” 六大核心步驟，每個步驟都需嚴格控制質量，避免影響最終性能。
（一）基材預處理：保障基材穩定性
基材預處理的核心是去除基材表面的雜質與水分，確保后續工序的可靠性，步驟包括：
1. 基材切割：根據光模塊 PCB 的設計尺寸，將大張基材切割為小塊（公差控制在 ±0.1mm）；切割后需對基材邊緣進行打磨，去除毛刺，避免后續工序中劃傷基材。
2. 基材烘烤：將切割后的基材放入烤箱，在 120℃-150℃溫度下烘烤 2-4 小時，去除基材中的水分（含水率需控制在 0.1% 以下）；若水分未去除干凈，后續焊接時會出現 “爆板” 現象。
3. 表面處理：采用 “化學清洗” 去除基材表面的油污與氧化層，然后通過 “微蝕刻” 在基材表面形成粗糙面（粗糙度 Ra=0.5μm-1.0μm），增強基材與銅箔的結合力。
（二）線路制作：精準還原設計圖案
線路制作是將設計好的信號線路、電源線路轉移到基材上，核心步驟包括：
1. 貼膜：在基材表面貼上感光干膜（厚度約 25μm），通過紫外線曝光機將線路圖案轉移到干膜上（曝光精度需控制在 ±5μm）。

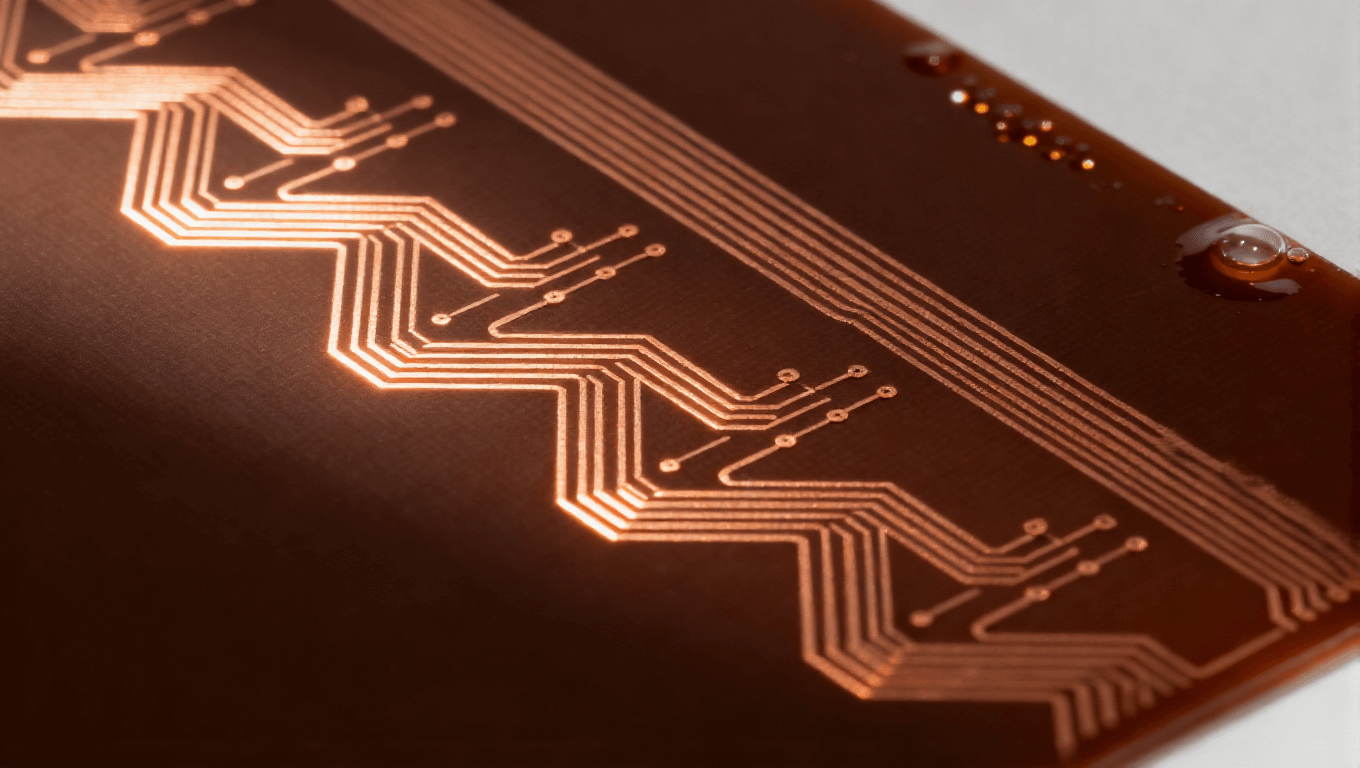

2. 顯影：用顯影液（如碳酸鈉溶液）沖洗基材，去除未曝光的干膜，露出需要鍍銅的區域；顯影后需檢查線路圖案是否完整，避免出現 “斷線”“殘膠” 等問題。
3. 鍍銅：將基材放入鍍銅槽，通過電解作用在露出的基材表面鍍上銅箔（厚度根據設計要求控制，通常為 1oz-2oz）；鍍銅過程中需控制電流密度（1A/dm2-2A/dm2），避免銅箔厚度不均。
4. 脫膜與蝕刻：去除剩余的感光干膜，然后用蝕刻液（如氯化鐵溶液）蝕刻掉未鍍銅的區域，留下完整的線路；蝕刻后需檢查線路寬度與線距，確保符合設計要求。
（三）鉆孔與鍍層：保障孔位精度與導電性
鉆孔是為了實現 PCB 不同層之間的連接，鍍層則是為了提升孔的導電性，步驟包括：
1. 鉆孔：采用數控鉆床鉆孔，根據孔的類型（通孔、盲孔、埋孔）選擇不同的鉆頭（直徑 0.1mm-0.5mm）；鉆孔時需控制轉速（30000rpm-50000rpm）與進給速度，避免鉆頭斷裂或孔壁粗糙。
2. 孔壁處理：通過 “去鉆污”（用高錳酸鉀溶液清洗孔壁）去除鉆孔時產生的樹脂殘渣，然后通過 “化學沉銅” 在孔壁上沉積一層薄銅（厚度約 0.5μm），確保孔壁導電。
3. 電鍍銅：將 PCB 放入電鍍槽，在孔壁上電鍍銅（厚度約 20μm-30μm），增強孔的導電性與強度；電鍍后需檢查孔的導通性，避免出現 “孔無銅”（孔壁未鍍上銅）的問題。
（四）阻焊與成型：提升 PCB 可靠性與適配性
阻焊與成型是 PCB 制造的最后步驟，核心是保護線路與實現最終尺寸，步驟包括：
1. 阻焊印刷：在 PCB 表面印刷阻焊劑（厚度約 10μm-20μm），然后通過曝光、顯影露出需要焊接的區域（如元器件引腳焊盤）；阻焊后需在 150℃-180℃溫度下固化 1-2 小時，增強阻焊層的附著力。
2. 絲印：在 PCB 表面印刷絲印油墨，標注元器件位置、型號等信息；絲印后需在 120℃溫度下固化 30 分鐘，確保油墨不脫落。
3. 成型：采用數控沖床或激光切割設備，將 PCB 切割為最終設計尺寸（公差控制在 ±0.05mm）；成型后需對 PCB 邊緣進行打磨，去除毛刺，并清洗表面的油污與雜質。
4. 終檢：對成型后的 PCB 進行全面檢測，包括線路導通性、阻抗值、絕緣電阻、尺寸精度等；檢測合格的 PCB 需進行真空包裝，防止運輸過程中受潮或受損。
六、光模塊 PCB 的應用場景與選型建議
（一）主要應用場景與 PCB 需求差異

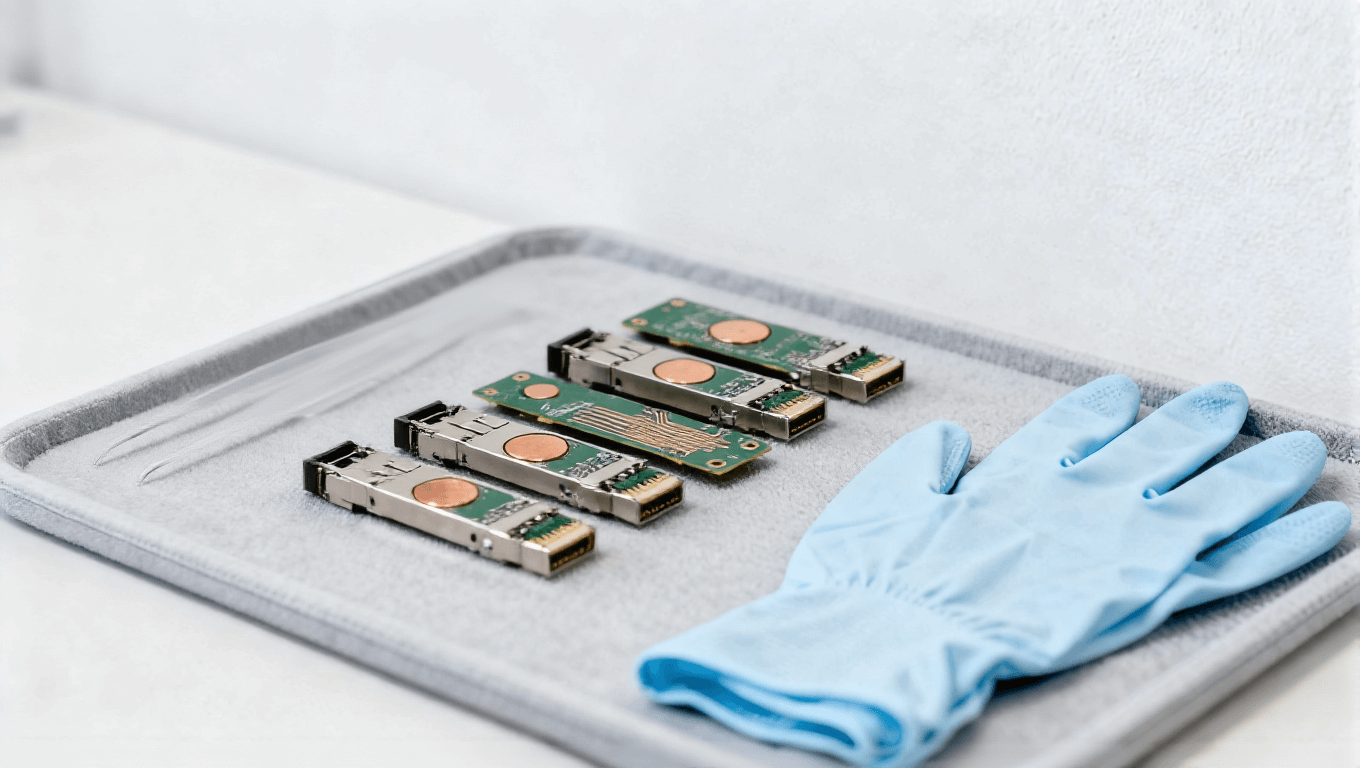

1. 數據中心光模塊：數據中心光模塊以高速率（400G/800G）、高密度（QSFP-DD 封裝）為主，需 PCB 具備高頻信號傳輸能力（Df≤0.004）、高效散熱（熱導率≥0.6W/(m?K)），且尺寸精度高（孔位偏差≤±0.03mm）；建議選擇高頻高速基材（如 RO4350B）+ 壓延銅箔 + 厚阻焊層的 PCB 方案。
2. 5G 基站光模塊：5G 基站光模塊需適應戶外惡劣環境（高溫、潮濕、振動），對 PCB 的可靠性要求更高（如耐高溫≥125℃、吸水率≤0.1%），速率以 100G/200G 為主；建議選擇增強型 FR-4 基材（如 S1141）+ 厚電解銅箔 + 防水阻焊劑的 PCB 方案。
3. 工業互聯光模塊：工業互聯光模塊需具備抗干擾能力（EMC 等級≥Class B），且適應寬溫環境（-40℃-85℃），速率以 25G/100G 為主；建議選擇 FR-4 基材 + 屏蔽設計 + 耐溫輔料的 PCB 方案，同時增加接地過孔數量，提升抗干擾能力。
（二）選型核心建議
1. 優先匹配速率需求：選型時需先明確光模塊的速率，再確定 PCB 基材類型 ——100G 及以下可選 FR-4 基材，200G 及以上需選高頻高速基材，避免 “低材高用”（增加成本）或 “高材低用”（浪費性能）。
2. 平衡成本與性能：高頻高速基材的成本是 FR-4 基材的 2-3 倍，企業可根據產品定位調整 —— 高端光模塊（如數據中心 800G 模塊）需優先保證性能，選擇高頻基材；中低端光模塊（如工業 25G 模塊）可選擇 FR-4 基材，通過優化設計（如增加散熱過孔）彌補性能差距。
七、總結與未來展望
光模塊 PCB 作為光模塊的 “核心骨架”，其技術發展與光模塊的迭代深度綁定。當前，隨著光模塊向 1.6T、3.2T 速率突破，光模塊 PCB 正面臨兩大發展方向：一是基材向 “超低損耗” 升級（Df≤0.002），進一步降低高頻信號傳輸損耗；二是工藝向 “一體化集成” 發展，例如將 PCB 與散熱結構、屏蔽結構整合，減少模塊體積，提升集成度。
